Про куб (Идеи и рассуждения...)

Тема про очередное обсуждение конструкций кубо-строения. Модератор dmitriy79

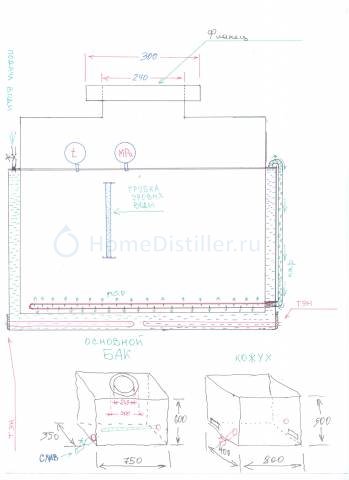

доброе время суток ! выношу на ваш разнос , моё детище , пока токо в голове .

моё детище , пока токо в голове .Толиваныч, 27 Янв. 12, 19:16

Я тоже думал о такой конструкции, но потом отказался и вот почему:
1. необходимость в дополнительно разогреве паром понизит температуру рубашки и увеличит приток жидкости в куб.
2. необходимо контролировать долив воды в рубашку, а это уже автоматика (дорого)
3. необходимо ставить обратный клапан на паромагистраль.

вывод: сделай просто водяную рубашку с контролем давления и выпускным клапаном для излишков давления из рубашки и будет тебе счастье. Я сделал именно так (перегонка на водяной рубашке под давлением)

получаеться водяная рубашка нагревает , а лишнее давление и пар по трубке уходит в барботер . тормоша всё изнутри . при охлаждении барботер закрываем , подача воды постоянна но уже на слив

при охлаждении барботер закрываем , подача воды постоянна но уже на сливТоливаныч, 27 Янв. 12, 19:31

Не понял?! постоянная подача воды куда, в рубашку, а зачем???
Когда в кубе есть жидкость, то температура рубашки не поднимется выше определённого значения пока идёт нагрев кубовой жидкости.
А при ректификации (вынужденно, нет второго куба) в самом процессе, давление в рубашке падает до почти атмосферного, и только в конце снова растёт.

лишнее давлениеТоливаныч, 27 Янв. 12, 19:31

"Лишнее давление" говорит о повышении температуры выше 100 град. в рубашке, и ускоряет нагрев и сам процесс выгона.

слив предусмотрен, внизу рисунки - на баке и на кожухе . кран на барботере забыл дорисовать

получаеться водяная рубашка нагревает , а лишнее давление и пар по трубке уходит в барботер . тормоша всё изнутри . при охлаждении барботер закрываем , подача воды постоянна но уже на слив
Толиваныч, 27 Янв. 12, 19:31

Я в свое время нечто похожее планировал, где то на форуме есть, Даже прототип сделал, но отказался от него в силу непродуманности конструкции, а здесь все по уму выходит, я в своей канители дефлегматор на межрубашечную воду ставлю, чтобы пар обратно возвращать

на сколько понимаю, куб может быть использован(используется) с колонной, как насчет устойчивости?trad72, 26 Янв. 12, 21:37

такая возможность предусмотрена, но у меня пока нет колонны, поэтому ничего сказать не могу. При изготовлении старались тщательно соблюдать все вертикали, так что проблем не вижу.

То, что надо. Только я горловину сделал бы с краю, а не по центру. И есть стрелочные приборы 2 в одном. Там сразу и манометр и термометр. А на водяную рубашку поставить клапан от скороварки. Уровнимер повыше сделать. Внизу его пламя газовой горелки подпалит. И никаких барботёров.

доброе время суток ! выношу на ваш разнос , моё детище , пока токо в голове .Толиваныч, 27 Янв. 12, 19:16

Толиваныч, а тебе не кажется, что схема с парогенератором проще?

мне не кажеться , потому как рубашка даёт ещё одно приимущество -- это охлаждение , когда оно нужно

Толиваныч, прямоугольный куб- не очень удобно. трудно перемешивать, мыть. ну и если в нем захочешь разваривать зерновую, то очень неудобно. да и если слегка повысится давление в рубашке длинная стенка будет "играть".

да , про приборы тоже неувязочка , (знал , но не подумал , старый совсем стал). а почему сдвинута горловина вбок ?

так что проблем не вижуОтец-героин, 27 Янв. 12, 19:58

как думаешь твой инсрумент в такой емкости [Бидон БД-60 пойдет ли на куб?] повторить можно(стоит ли)? правда понимаю что со сливом сложнее(, но есть другие плюсы! вплоть до того что сделать несколько крышек)

со сливом наоборот всё прекрасно . трубка внутри обвариваеться на два бака . двойная польза - распорка , упор и слив . газ применять не могу , за неимением . внизу тэны , включаем через регулятор мошности . воду заливаем не до верха - пар зделает своё дело

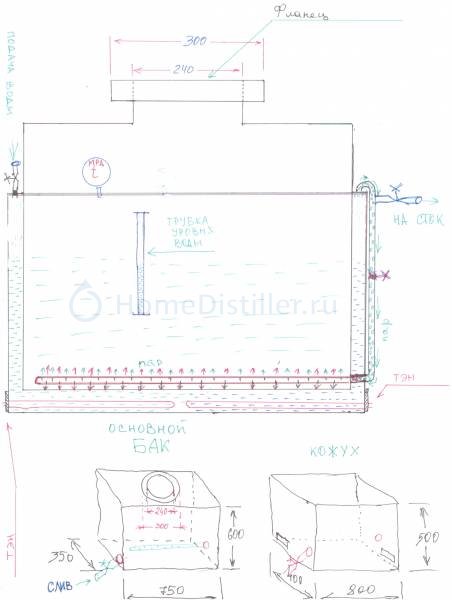

пожелания исправил , теперь суть - открываем кран подачи воды и кран барботера , наполняем до половины по трубке уровня .
оба закрываем . включаем тэны , по термометру контролируем температуру . дошла до кипения ! открываем кран барботера (не нужен клапан сброса давления )и процесс пошол (не нужны трубки и парогенератор в плане безопасности).

оппаньки , картинку забыл

открываем кран барботера (не нужен клапан сброса давления )Толиваныч, 27 Янв. 12, 21:26

Тогда уж просто обратный клапан в магистраль и всё.
А если ручками открывать, то можно и не успеть как давлением раздует твой куб...

(не нужен клапан сброса давленияТоливаныч, 27 Янв. 12, 23:26

Подрывной всё-равно надо ставить. Еще и воду подавать нагретую в дефлегматоре.

насчёт круглого куба и клапана я уже согласился , а вот до дефлегматора мне ещё далеко . мало на форуме ,ещё не во всём разобрался
