Собираешь, делаешь 2-3 перегонки, приходишь за ключом.Phisik, 26 Янв. 26, 10:54

Доброго времени суток!

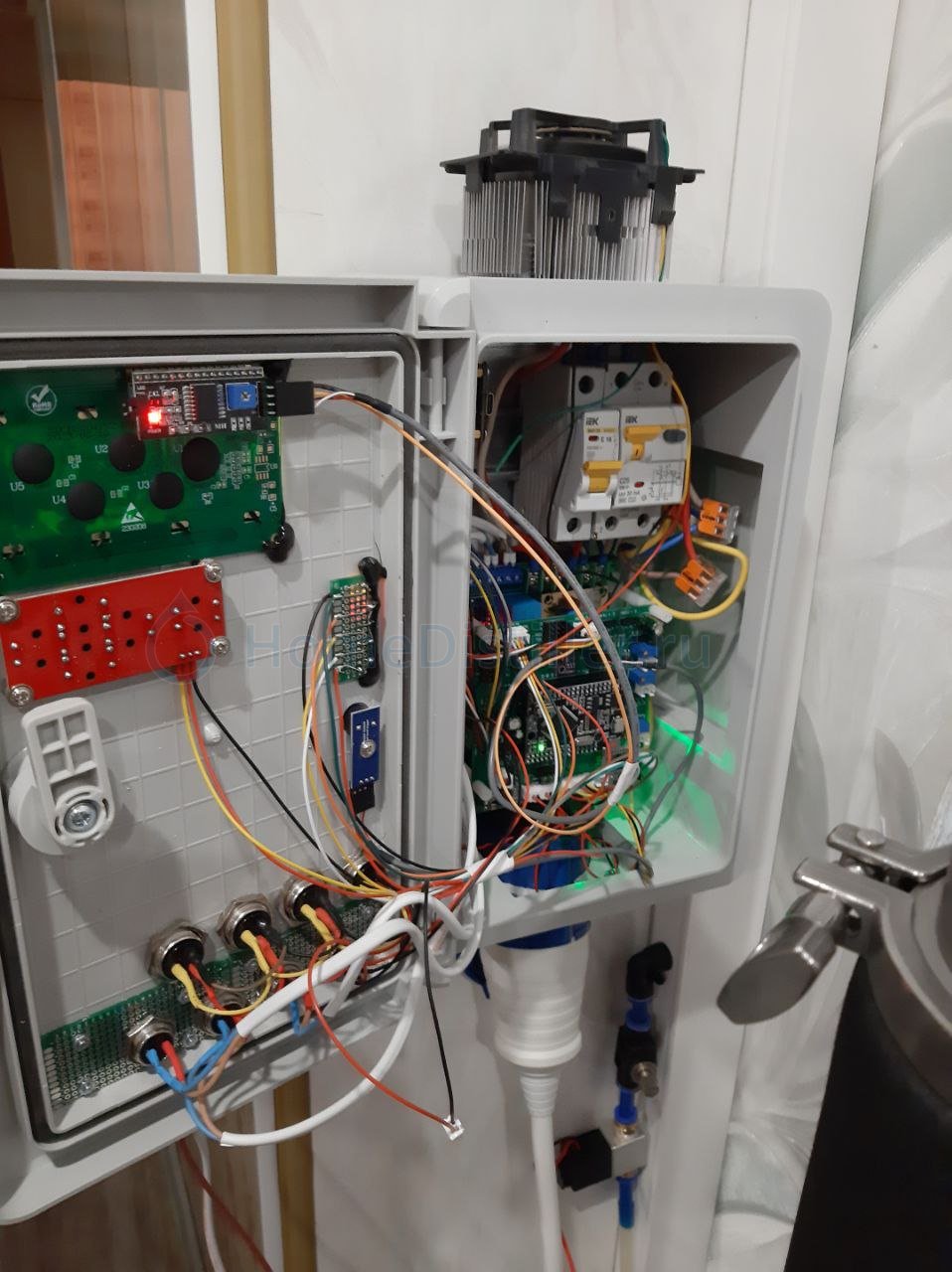

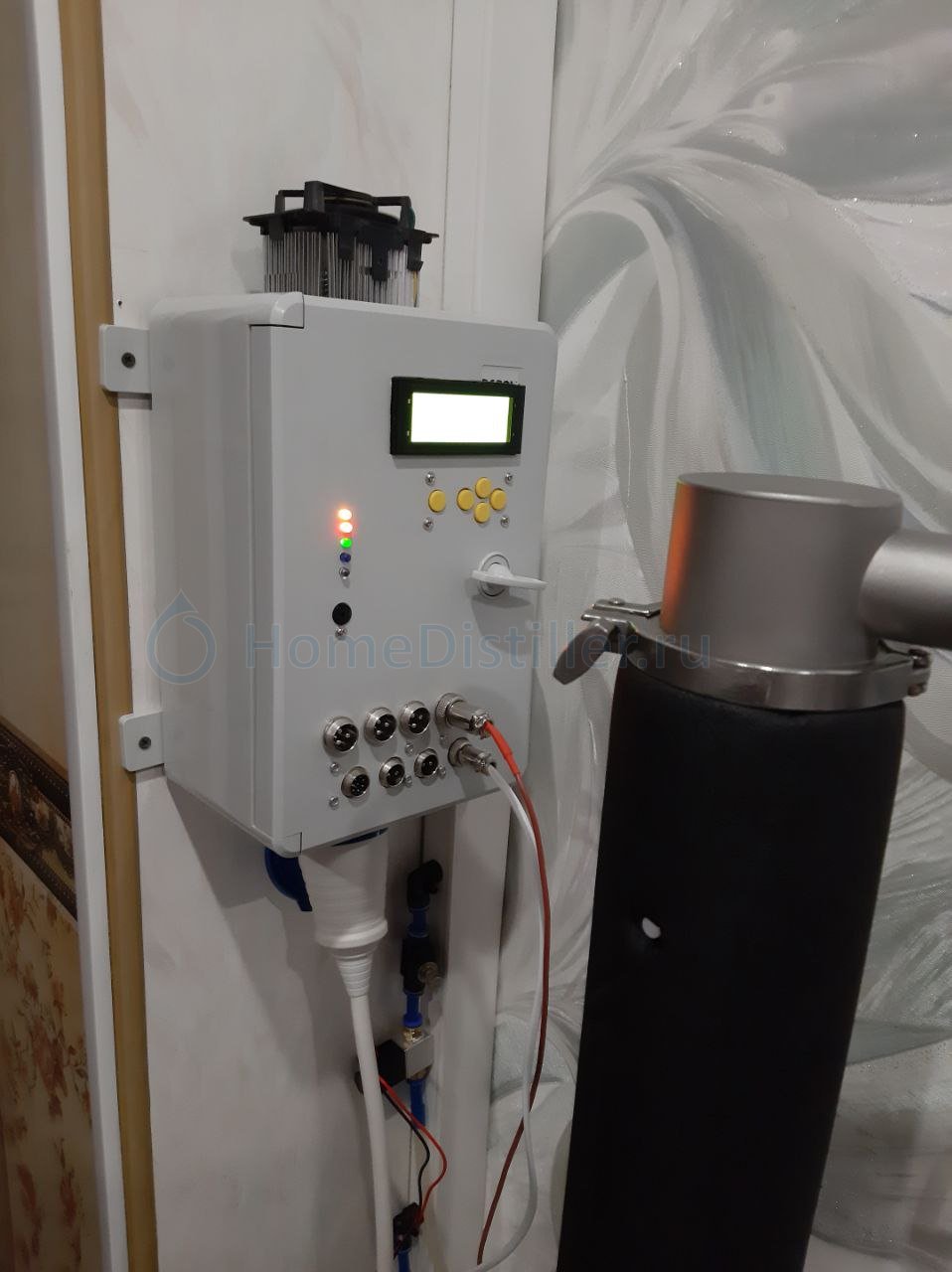

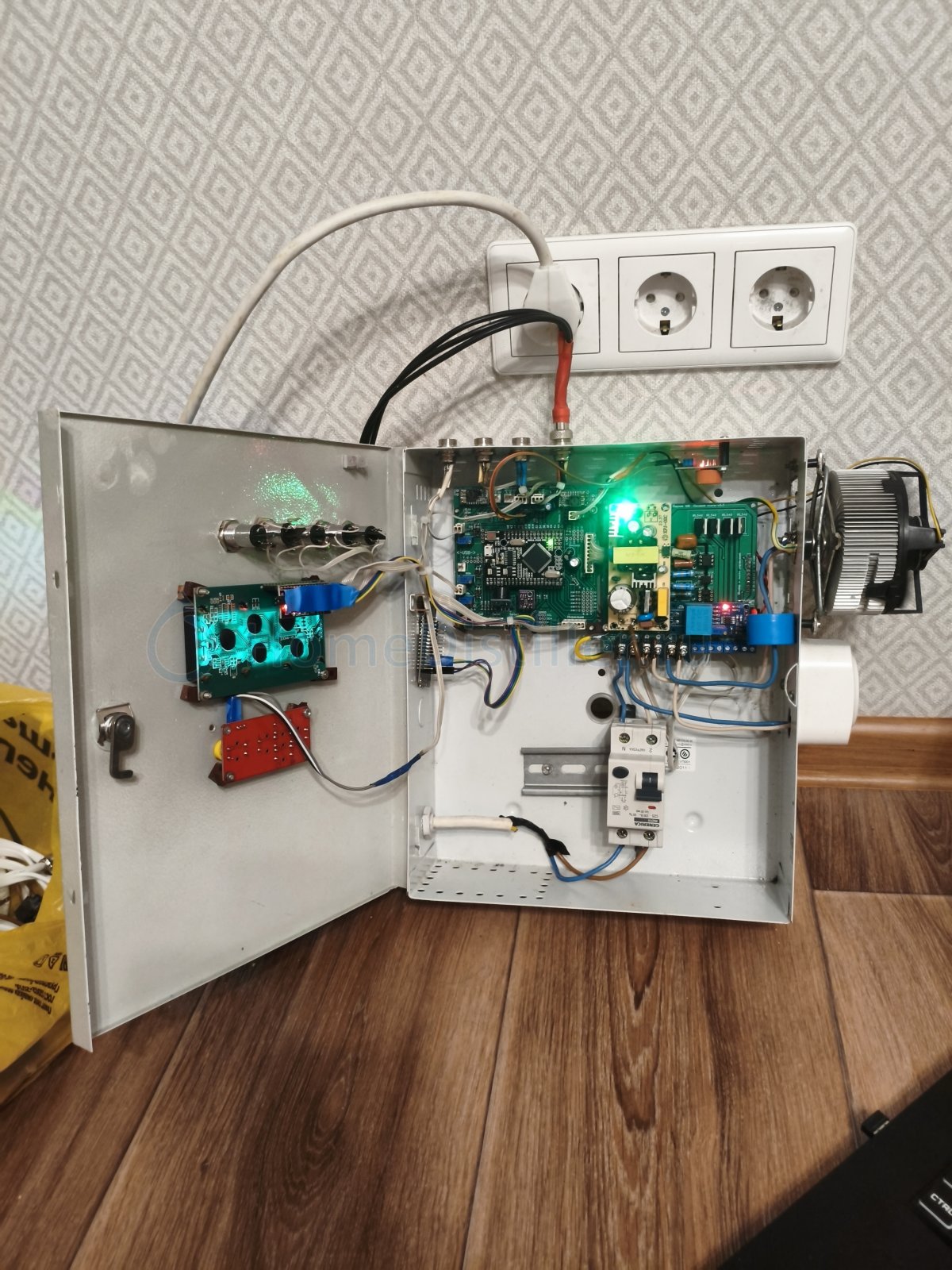

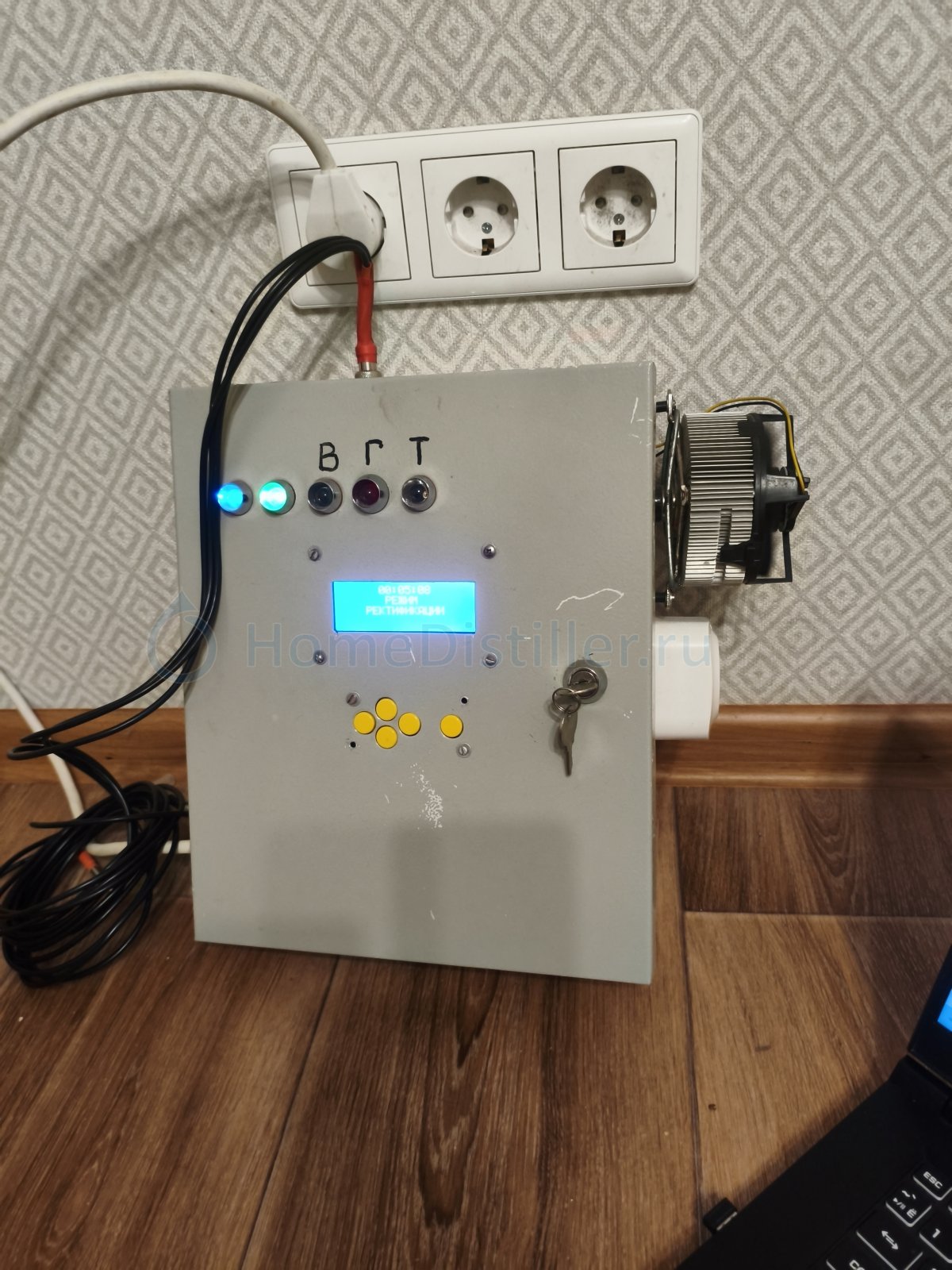

Уважаемый Phisik, провел большую работу над "ошибками", все собрал, протестировал не на раз, на фото вторая дистилляция.
ESP ID 8B352A164068 не изменился.
Прошу выдать ключик.

все собралRasSerg, 14 Февр. 26, 18:38

Я бы посоветовал все-таки порядок с проводкой навести. В данном исполнении все выглядит достаточно опасно.
1) Провода 220 проложить отдельно от низковольтных.
2) Сигнальные провода от датчиков скрутить косичкой - сделать витую пару.
3) ЗАМЕНИТЬ РАЗЪЕМЫ НА КЛАПАНАХ! Категорические запрещается использовать открытые контакты на 220В. Так только какой-нибудь Дистиллер на делает. Ребенок, жена, собака, все близкие в зоне риска. Да и самому прикоснуться проще простого. Neutrik и их клоны, LP12/LP16.

PS ключ в личку скинул

Добрый день, спасибо за ключик. Клапана на 12В. За ссылку отдельное спасибо. Порядок наверху.

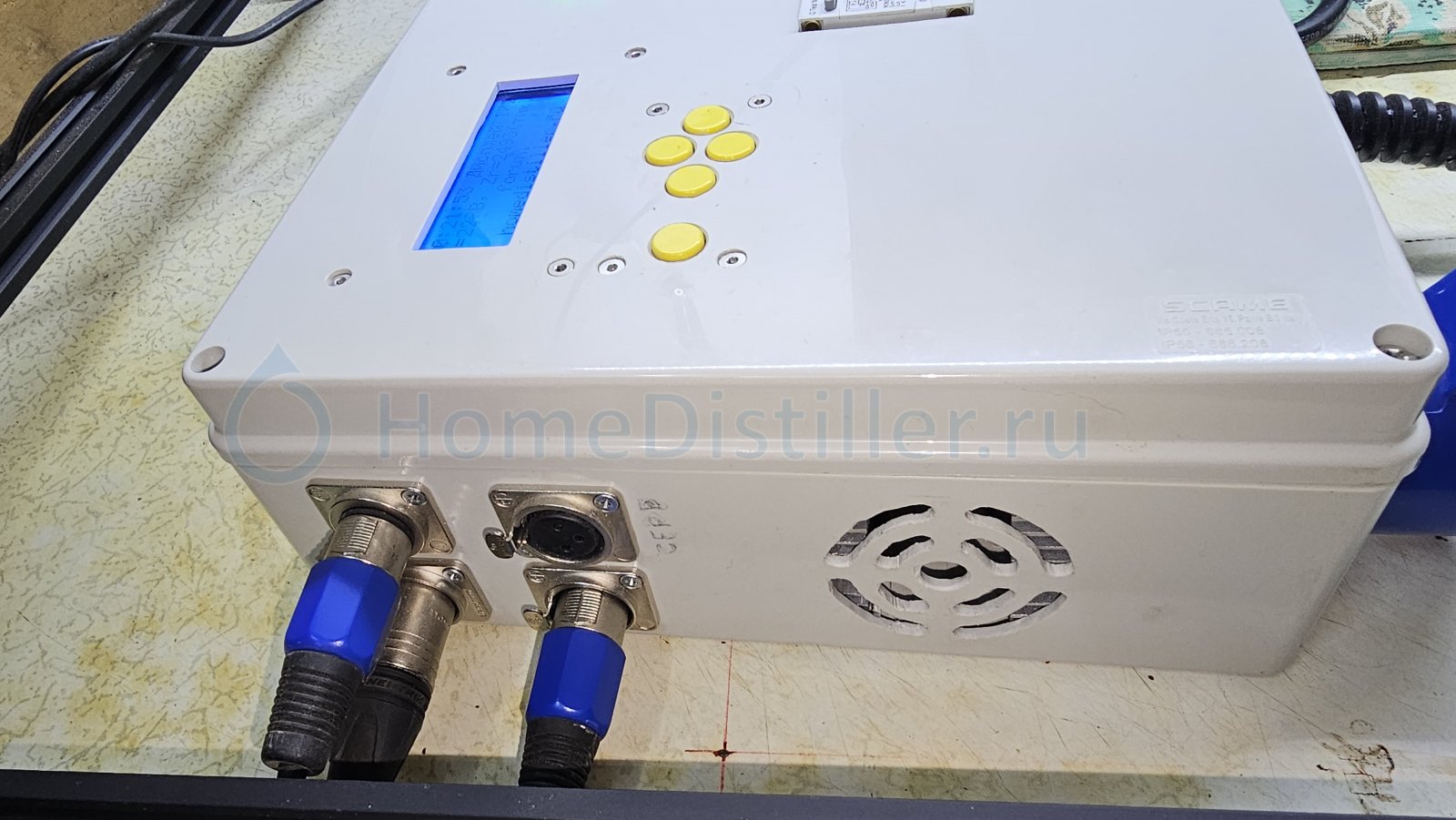

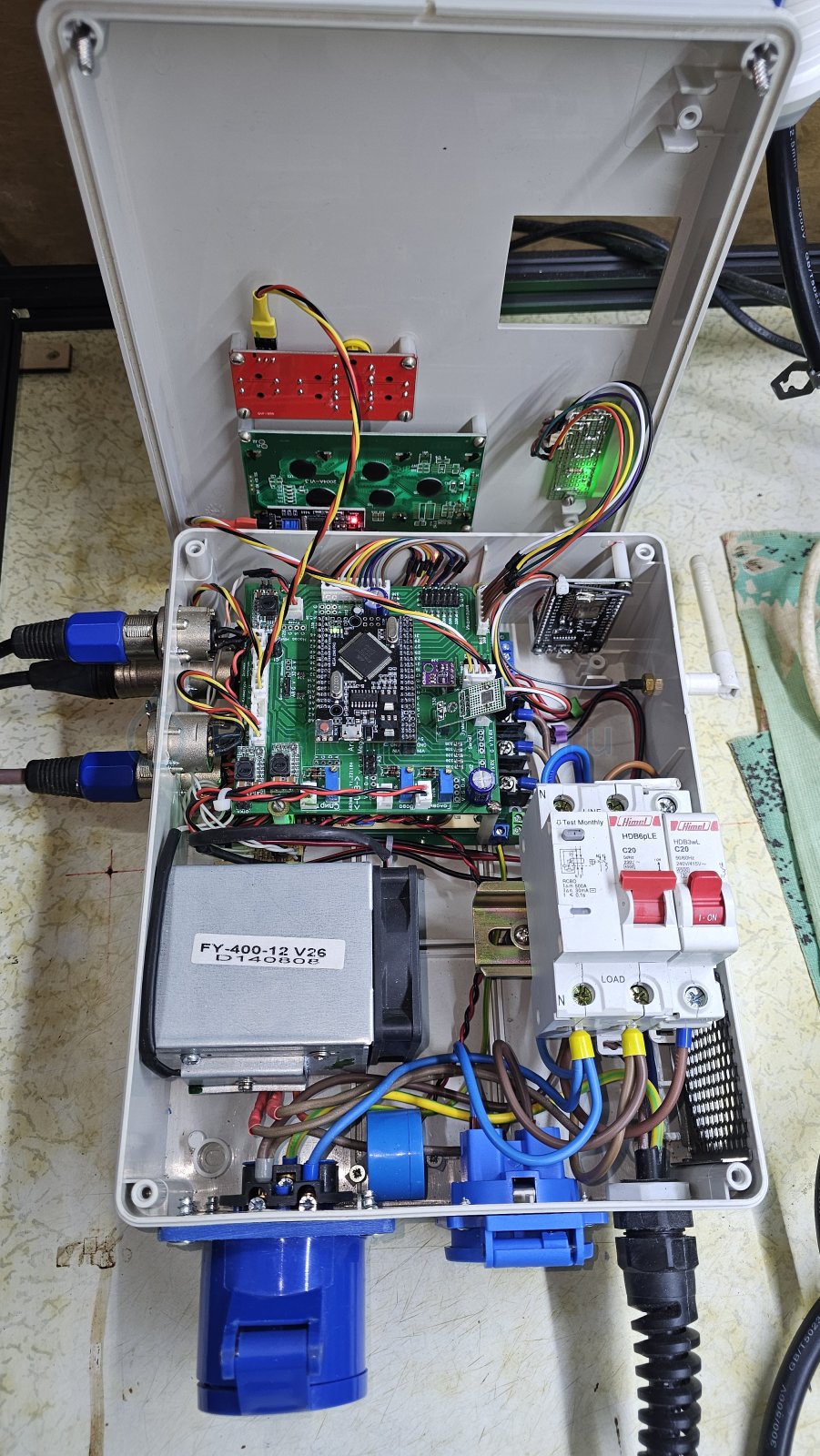

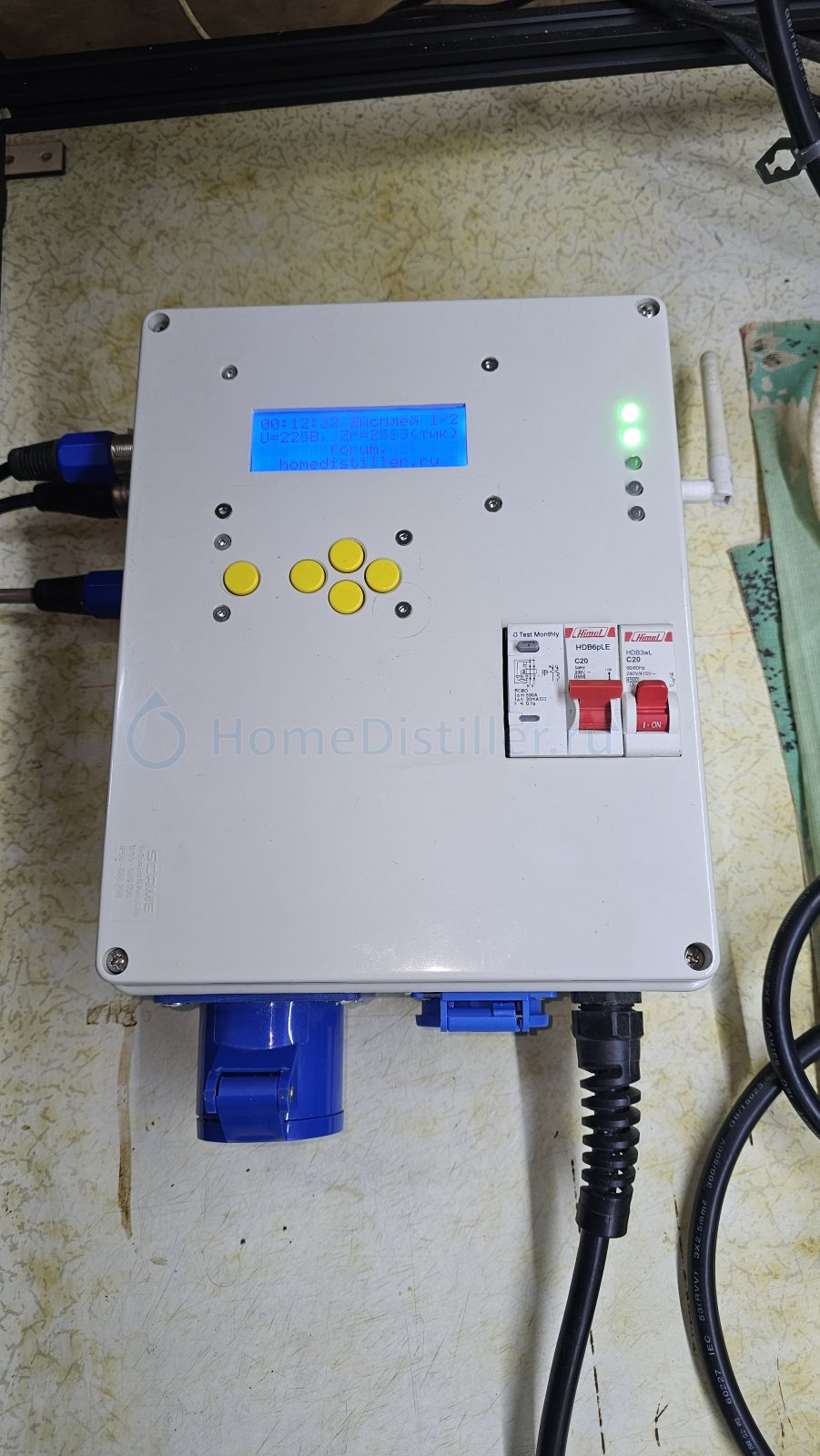

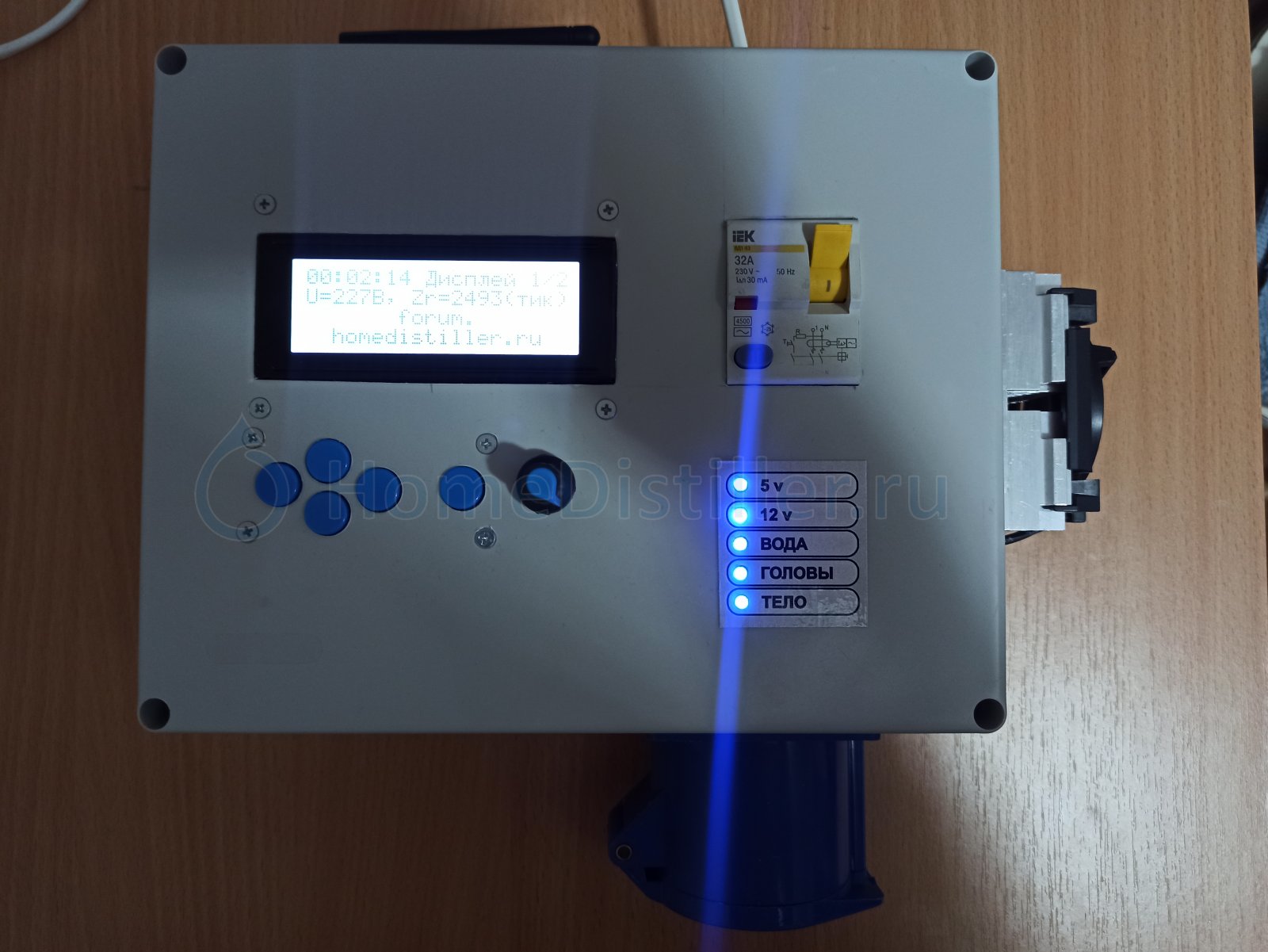

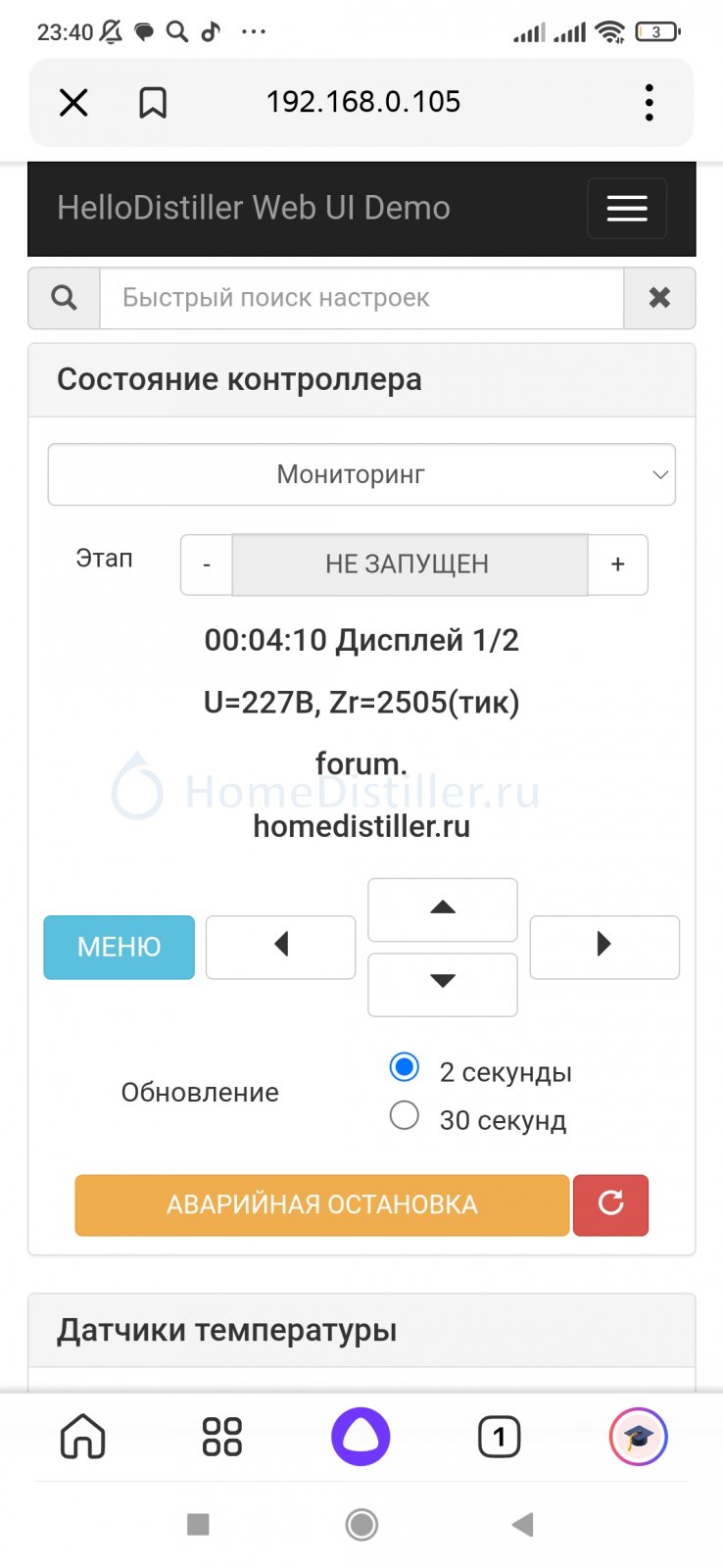

ДВС, уважаемые форумчане! Наконец собрал. Платы Bengoor версии 5.3 на 12В.
Уважаемый Phisik, дай ключик пожалуйста.

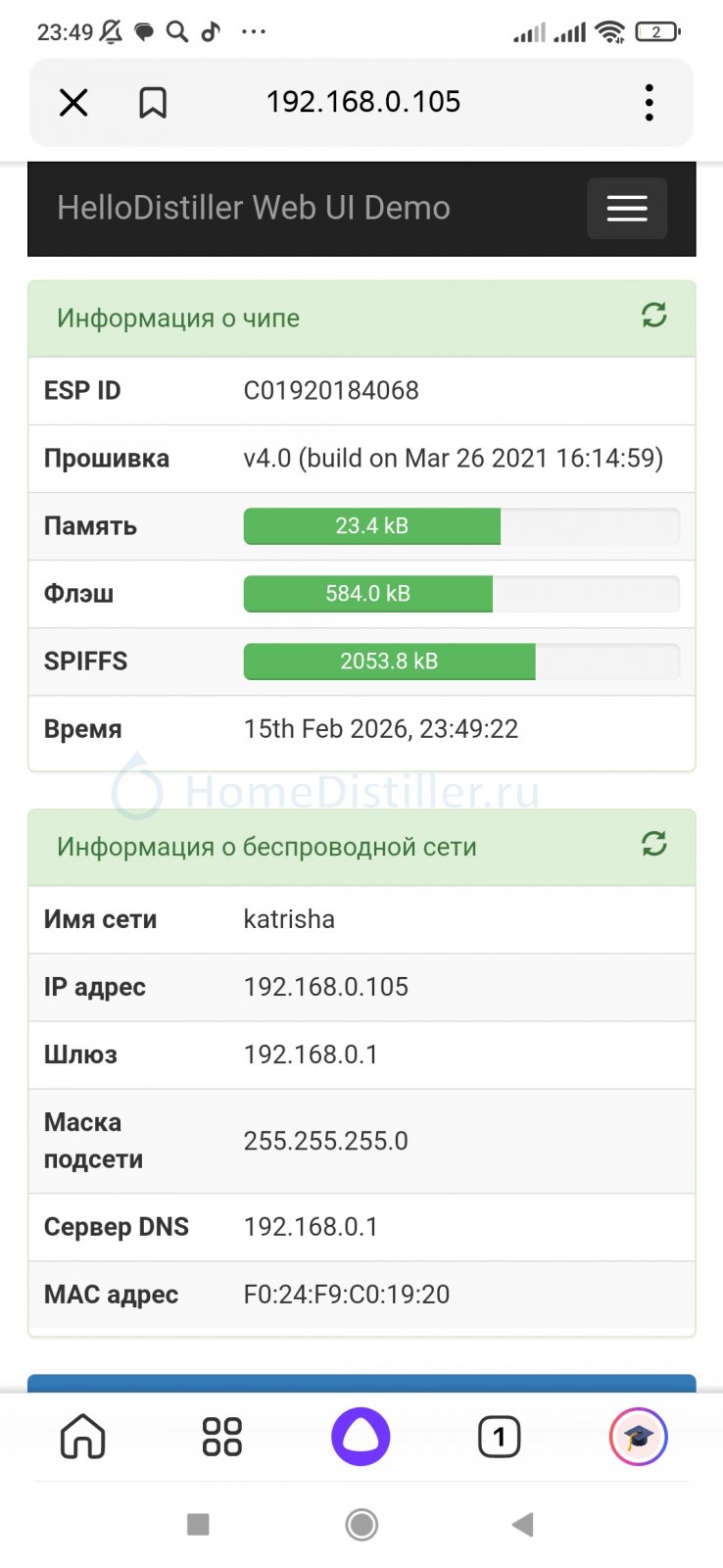

ESP ID: C01920184068

ДВС, уважаемые форумчане! Наконец собрал. Платы Bengoor версии 5.3 на 12В.
Уважаемый Phisik, дай ключик пожалуйста.
ESP ID: C01920184068Moonsher, 15 Февр. 26, 23:17

Да, приятно посмотреть на такой порядок!

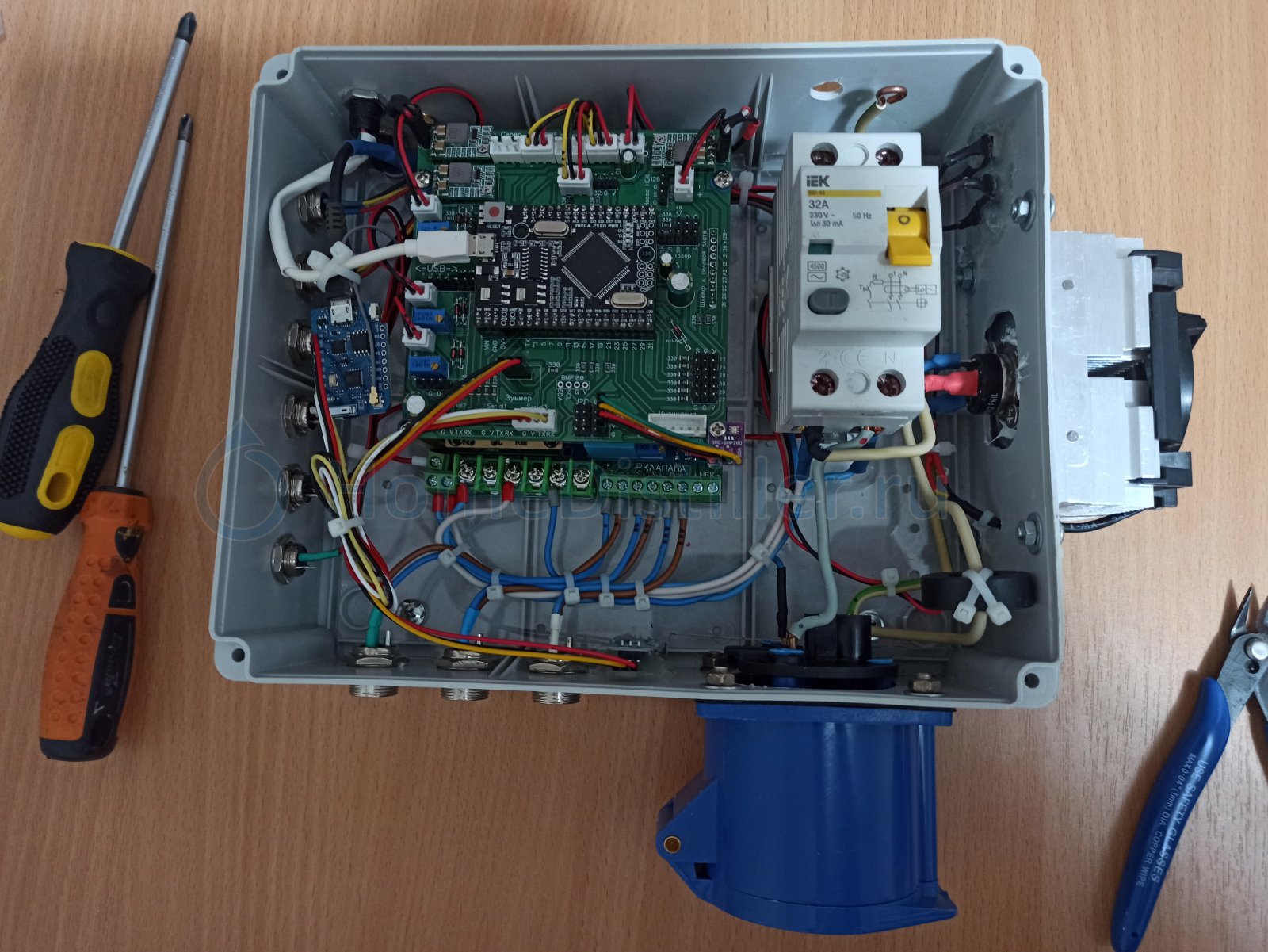

Доброго времени суток, уважаемые форумчане. Собрал, уже наверное, пару лет назад на плате 12в и успешно пользуюсь.
Уважаемый Phisik, пришли пожалуйста ключ ESP ID E5B5EA1640EF
Всех благодарю!

дай ключик пожалуйста.Moonsher, 15 Февр. 26, 23:17

Если клапаны на 12В, то не надо бы их сматывать с проводкой на 220. Я понимаю, что они в изоляции, но НВ и ВВ цепи лучше разнести.

пришли пожалуйста ключvova8659, 19 Февр. 26, 00:07

Отправил всем в ЛС

Всем доброго здоровья! Давно читаю форум. Первую автоматику собрал,как говорится - на коленке, лет 10 назад, вдохновившись разработкой Максима ( Царствие Небесное ему).
Работал на ней лет 6. Время от времени следил за развитием проекта. А он, таки ,развивался. Веб-морда, 4-строчный дисплей,красивые платы и другие полезные плюшки..Благодарность за это товарищам Phisik,Limon,bengoor и всем активным участникам. Не устоял и уже полгода, как собрал новую автоматику на платах bengoor 12В.версии и работаю на ней.
Но хочется ипользовать весь потенциал и удобство.
Поэтому прошу Fhisik-a выделить ключ ID: 26537216400E

Прошу прощения, если кого ненароком обидел.sachalin-1, 21 Февр. 26, 19:03

Ни по списку, ни по сценарию никто не обиделся. Все выпили и обнялись ) С наступающим праздником мужики!!!
Phisik-у спасибо за ключ!

Всем привет! 👋

Хочу представить вашему вниманию свой новый проект автоматики. В основе системы лежит ESP32, которая берет на себя всю работу по Wi-Fi, веб-интерфейсу и умному управлению, связываясь с основной платой (Arduino Mega) по UART.

В первую очередь хочу сказать огромное спасибо Phisik! 🤝 Именно его наработки, идеи и проекты сподвигли меня взяться за создание этой системы.

🔒 Важный момент по доступу:
В прошивке реализована защита ключом активации.

🤖 О разработке:
Буду предельно честен — код я писал частично сам, но огромную часть работы помогла сделать нейросеть Gemini. Мы вдвоем перелопатили кучу строк кода, чтобы заставить всё это стабильно работать, подключаться к Wi-Fi и отдавать красивые графики в браузер.

🛠 Призыв к тестированию:
Сейчас проект находится на стадии активной обкатки. Ребята, очень прошу вашей помощи в тестировании! Буду рад любым отзывам, тестам на реальном железе, поиску багов и конструктивной критике. Давайте допилим систему вместе!

⚙️ Техническая часть: как подключить железо для тестов
Мозгом, который управляет физическими процессами (нагревом, клапанами и т.д.), выступает основная плата. Наша ESP32 работает как умный Wi-Fi модуль и веб-сервер, связываясь с Мегой по интерфейсу UART2.

📍 Распиновка для подключения ESP32:
Для связи плат мы используем аппаратный Serial2 на ESP32.

Пин 16 (RXD2) на ESP32 ➔ подключаем к передающему пину TX на Меге UART3.

Пин 17 (TXD2) на ESP32 ➔ подключаем к принимающему пину RX на Меге UART3.

⚠️ Важные нюансы при сборке стенда:

Общая земля (GND): Обязательно соедините пины GND на ESP32 и на Меге, иначе платы не будут понимать друг друга (пойдут ошибки связи и мусор в порт).

Логические уровни (3.3В и 5В): Помните, что ESP32 работает на логике 3.3В, а Mega — на 5В. Сигнал от TX ESP32 Мега поймет без проблем. А вот линию от TX Меги к RXD2 (16) ESP32 настоятельно рекомендую пускать через преобразователь логических уровней (level shifter) или хотя бы через простейший делитель напряжения на двух резисторах. Иначе можно подпалить пин на ESP-шке!

Питание: ESP32 довольно прожорлива в моменты передачи данных по Wi-Fi. Рекомендую запитывать её от отдельного хорошего стабилизатора на 3.3В. Встроенного пина 3V3 на Меге может не хватить (ESP будет уходить в цикличную перезагрузку).

💻 Как тестировать без Меги:
Если у вас сейчас под рукой только "голая" ESP32 — не беда! Вы всё равно можете прошить её нашими скриптами, настроить Wi-Fi через терминал, ввести ключ активации и зайти в веб-интерфейс. Графики и данные от Меги, конечно, будут по нулям, но вы сможете проверить стабильность работы самого веб-интерфейса, подключение к роутеру и отклик кнопок.

Жду вашего фидбека и логов! Заранее всем спасибо за помощь! 🍻

Жду вашего фидбека и логов! Заранее всем спасибо за помощь!yura174, 26 Февр. 26, 05:47

Добавь картинок нового интерфейса. Ключевой вопрос: в чём новизна? Чем лучше вебки Физика? Нужно заинтересовать людей оторвать жопу от дивана и начать тестирование, но для чего? Что в конце пути? . У меня до весны есть время, могу потестировать. Добавь ссылку на проверенного продавца ЕСП32.

yura174 Под какую модель ЕСП32 заточен скетч и объём памяти, ключ новый получать?
Готов потестировать.

Добавлено через 1ч. 50мин.:

Бухловарка прошилась нормально, интерфейс загрузился нормально, понравился интерфейс.
Не нашёл как поменять названия датчиков температуры?
Phisik, дай ключик пожалуйста. Мой ID: 6c592822c930 для продолжения тестирования.

Phisik, дай ключик пожалуйстаser52, 26 Февр. 26, 09:11

У меня нет генератора ключей, я вообще не в курсе происходящего

Уважаемый Phisik! Извиняюсь за «ночной» поток мыслей, был не в лучшей форме из-за недосыпа. Я полностью за вашу политику выдачи ключей только по факту сборки. Чтобы не дублировать фото и не засорять чат, решил уточнить у вас напрямую: подскажите, кто из ребят уже получил ключи, чтобы я мог ориентироваться на актуальный список?

Добавлено через 3мин.:

Phisik, дай ключик пожалуйста. Мой ID: 6c592822c930 для продолжения тестирования.ser52, 26 Февр. 26, 09:11

✅ ВАШ КЛЮЧ АКТИВАЦИИ:
435753862701c853ee472a903f5a4ef1

Добавлено через 12мин.:

В архиве на форуме лежат все необходимые инструменты для запуска вашего устройства. Для работы вам понадобятся два основных файла:

Buhlovarka.bat — автоматический установщик системы в микроконтроллер.

ESP_Terminal.bat — терминал для первоначальной настройки и активации.

Хочу представить вашему вниманию свой новый проект автоматики

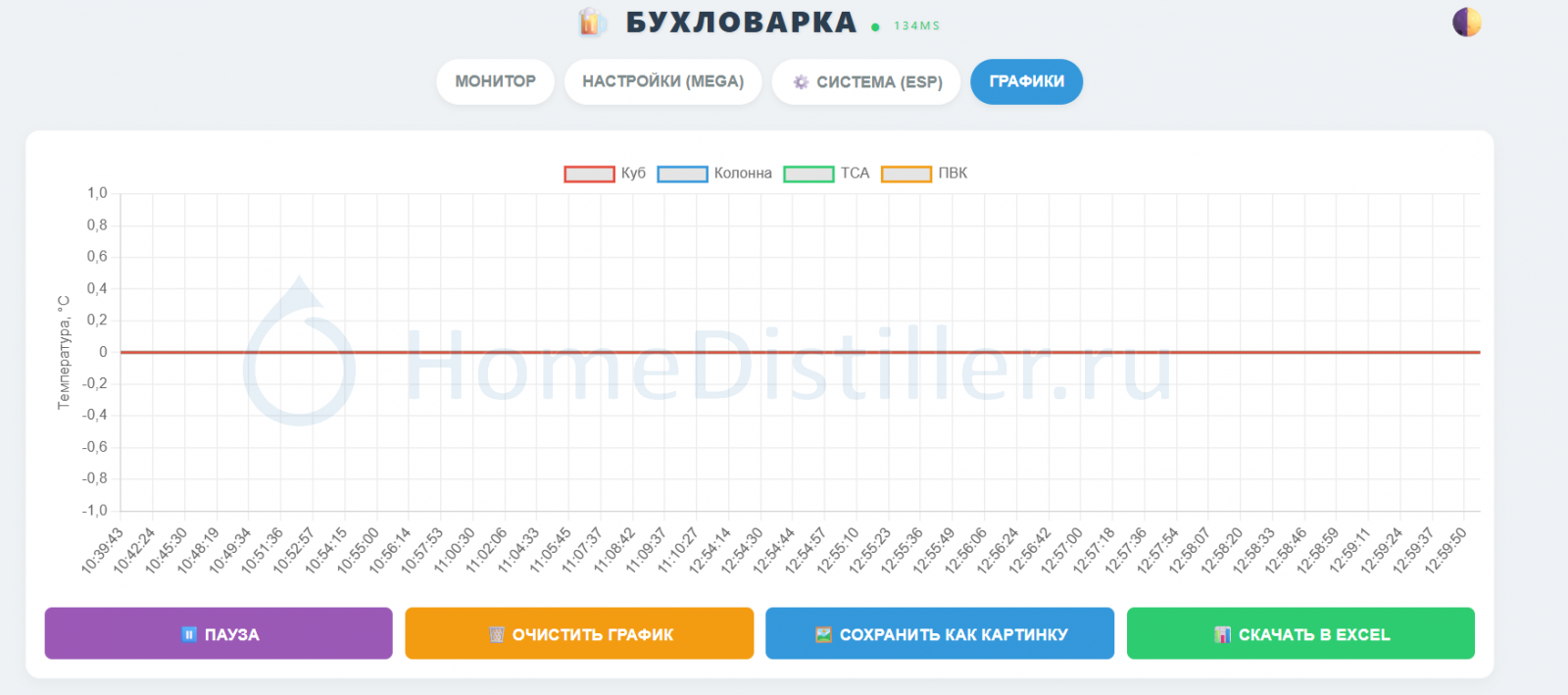

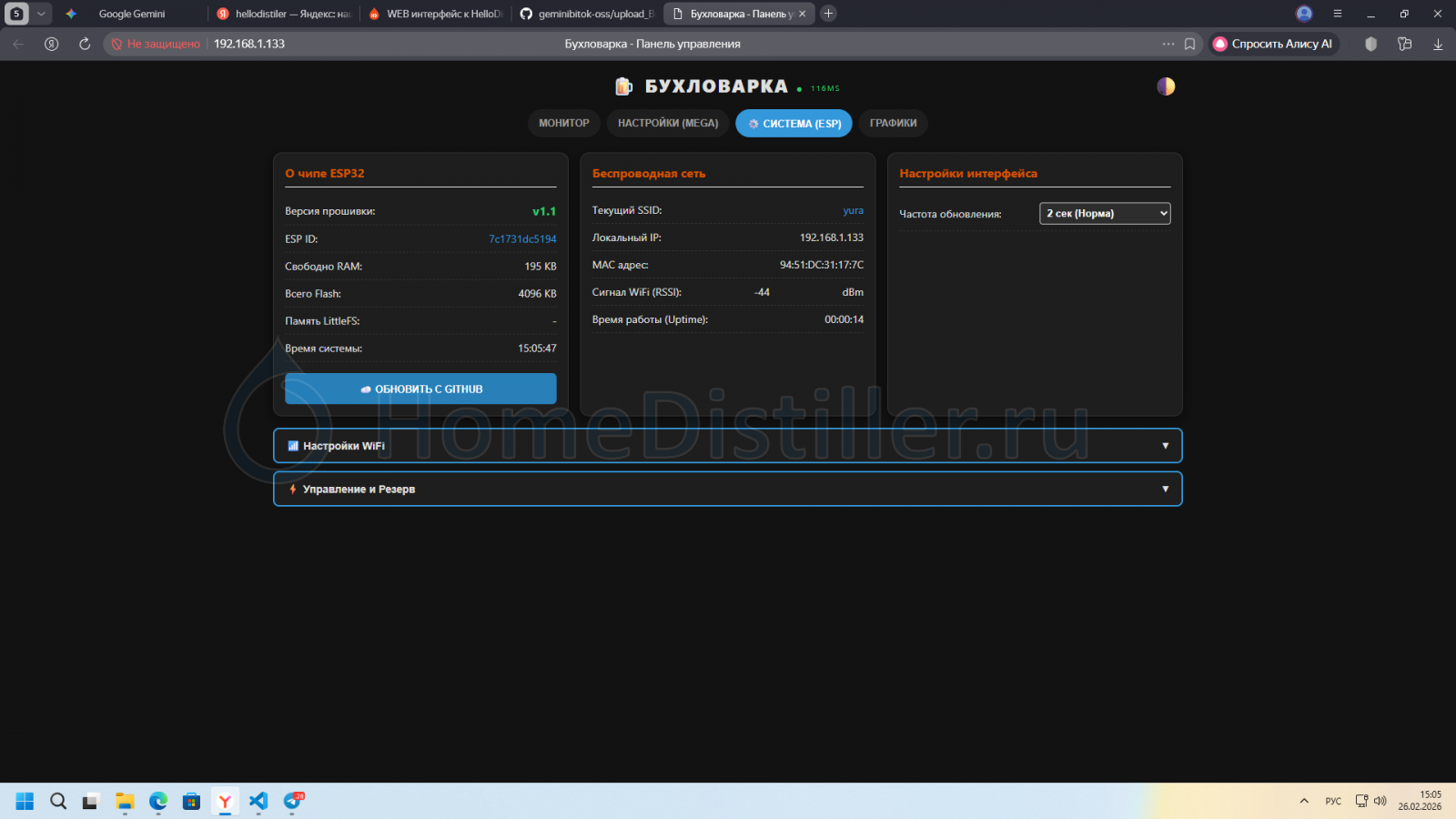

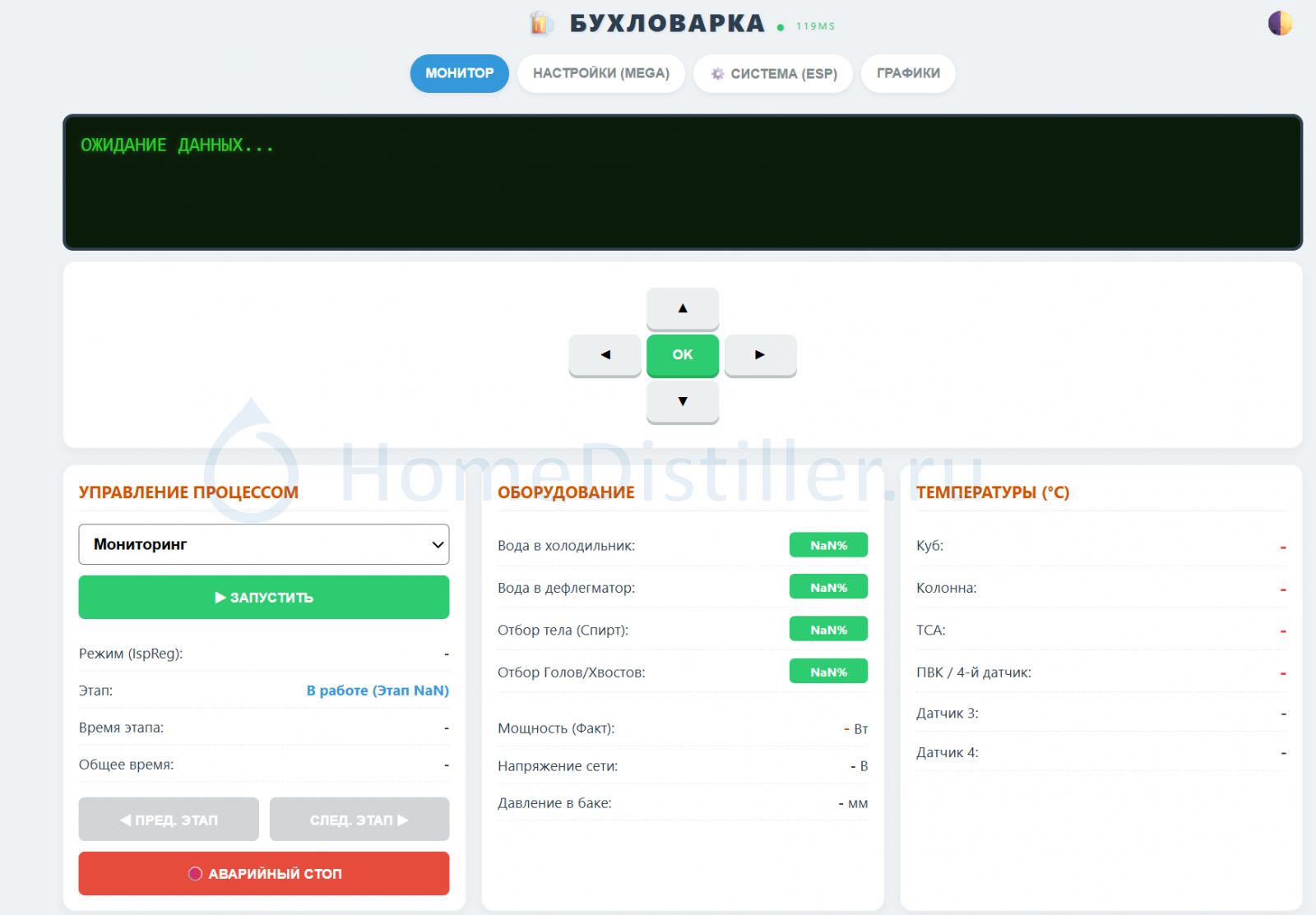

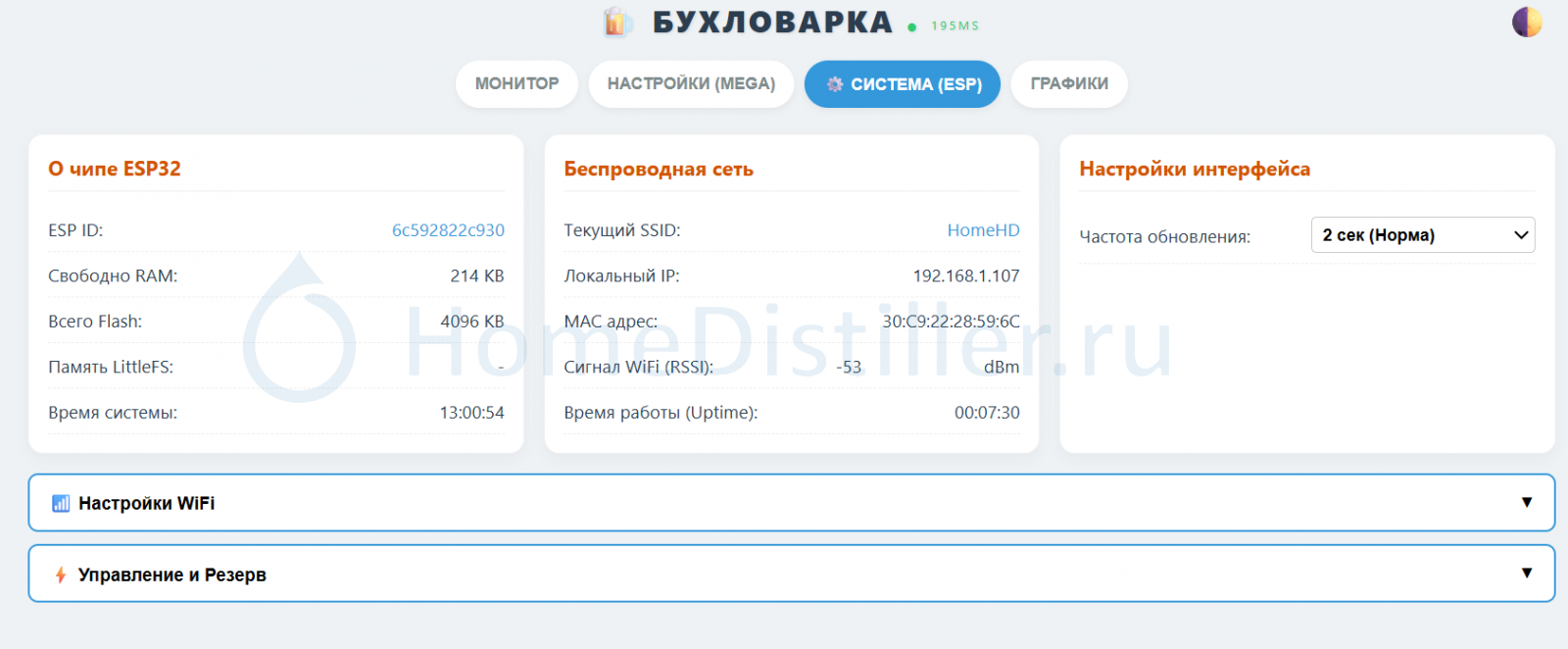

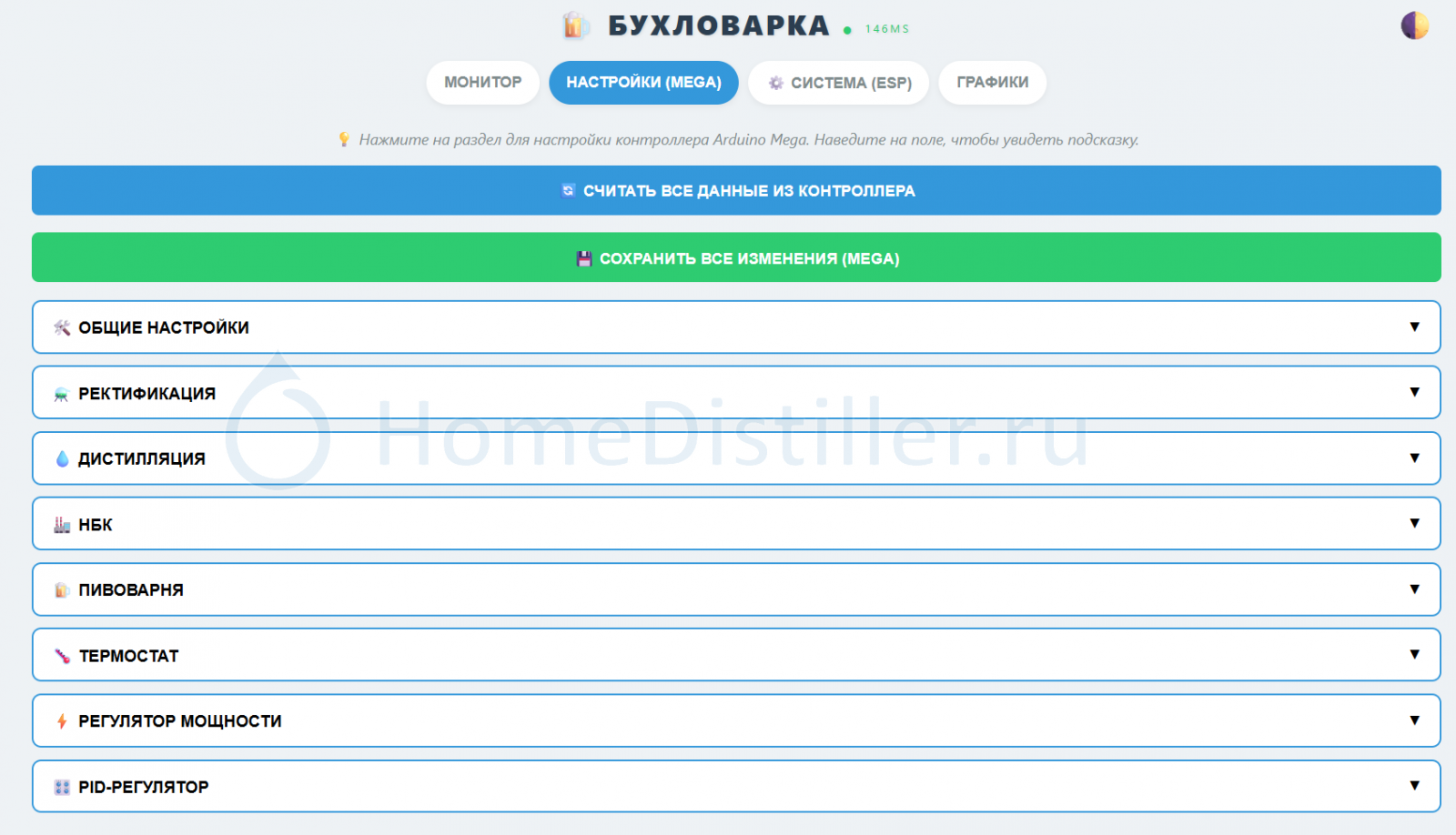

вот WEB интерфейс:

Ключ подошёл спасибо

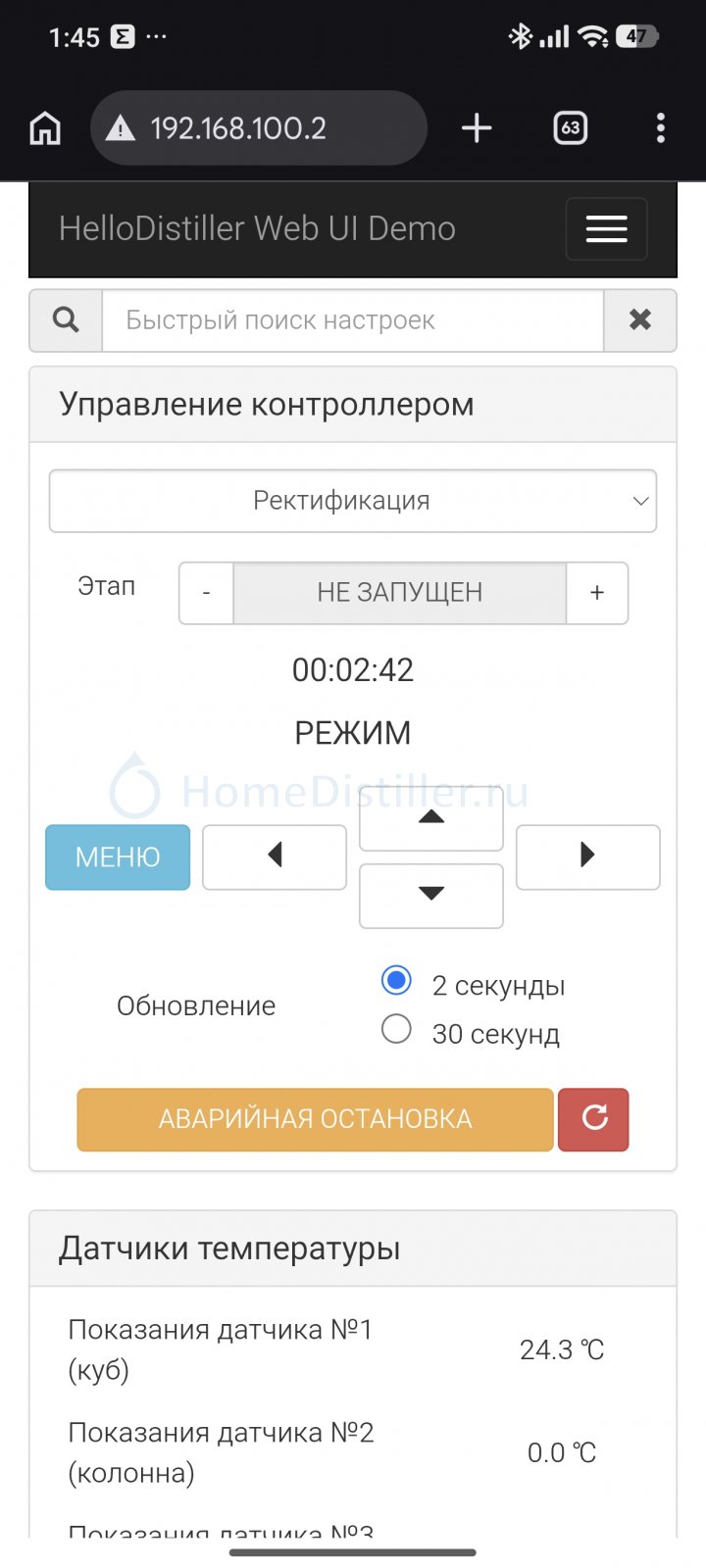

А на смартфоне как выглядит?

На смартфоне выглядит хорошо, пользоваться удобно , информация прокручивается свайпом снизу вверх.

🔄 Обновление системы
Проект активно развивается, и теперь поддержка актуальной версии стала еще проще. Вы можете обновлять прошивку и интерфейс напрямую через GitHub.

Раньше при составлении заявки на рацуху, писали примерно следующее; "Наше устройство, отличающееся от аналогичных тем, что...."
В чем отличие от проекта Физика?

Раньше при составлении заявки на рацуху, писали примерно следующее; "Наше устройство, отличающееся от аналогичных тем, что...."
В чем отличие от проекта Физика? Как и где менять отображаемые параметры, как менять их наименования? Edit не работает, в webui.json не заходит и т.д ....Графики только температурные? Вот такую морду как у тебя сделать?:sachalin-1, 26 Февр. 26, 16:01

1. Как и где менять отображаемые параметры и их наименования?
Вам больше не нужны текстовые редакторы! Во вкладке «МОНИТОР» названия датчиков — это редактируемые поля. Вы просто кликаете на название (например, «Датчик 3») прямо в браузере с телефона или компьютера, стираете его и пишете «Дефлегматор».
Браузер навсегда запомнит это название во встроенной памяти и сам подставит его в Легенду графиков и в заголовки Excel-файла при выгрузке логов.

2. Почему не работает Edit и не заходит в webui.json?
Потому что мы их «убили» за ненадобностью! Нашей современной прошивке больше не нужен тормозной и сложный webui.json. Весь дизайн, структура и логика интерфейса теперь живут в одном элегантном файле index.html.
(Примечание: секретный файловый менеджер для прямой загрузки файлов в память ESP32 сохранен, он находится по адресу IP_АДРЕС/yura174. Логин: admin, пароль: 12345678).

3. Графики только температурные?
В базовой версии график настроен на отрисовку 5 линий температуры. Однако заложенная архитектура (библиотека Chart.js) позволяет выводить на экран любые параметры.
