Автоматика Самовар

Сегодня перевыложу версию, в которой это исправлено.lkosoj, 12 Дек. 25, 16:33

Заменил 6.26 на исправленную версию. Так же попутно исправил пару найденных Kuban ошибок.

Заменил 6.26 на исправленную версию. Так же попутно исправил пару найденных Kuban ошибок.lkosoj, 12 Дек. 25, 20:42

Перепрошил. Без изменений у меня. Текущее напряжение не показывает

С РМВК проблем не было, я ничего не правил в этой части.

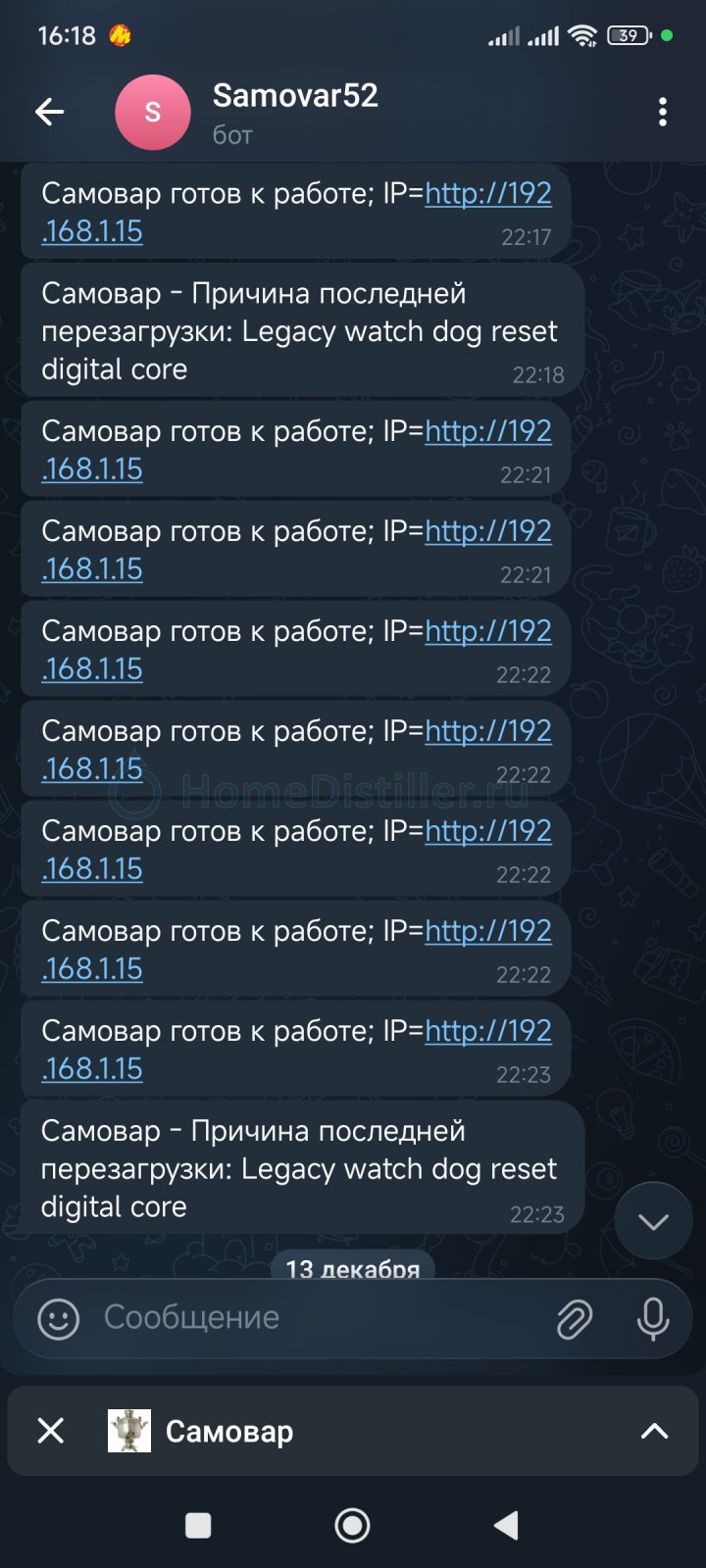

Постоянная перезагрузка 6.26
Настройки во вложении
Версия SDK 2.0.17
Guru Meditation Error: Core 1 panic'ed (Unhandled debug exception).
Debug exception reason: Stack canary watchpoint triggered (GetClockTicker)
Core 1 register dump:
PC : 0x4008ce54 PS : 0x00060b36 A0 : 0x400857a6 A1 : 0x3ffdc140
A2 : 0x00000000 A3 : 0x00000008 A4 : 0x00000009 A5 : 0x00000000
A6 : 0x00000000 A7 : 0x00000000 A8 : 0x8018bce9 A9 : 0x3ffdc1e0
A10 : 0x00000000 A11 : 0x00000000 A12 : 0x00000000 A13 : 0x00008000
A14 : 0x0000000d A15 : 0x3ffdc434 SAR : 0x00000004 EXCCAUSE: 0x00000001
EXCVADDR: 0x00000000 LBEG : 0x4008adb1 LEND : 0x4008adc1 LCOUNT : 0xfffffffd

Backtrace: 0x4008ce51:0x3ffdc140 0x400857a3:0x3ffdc510 0x40105d4e:0x3ffdc5d0 0x400dac4d:0x3ffdc5f0 0x400e0dd1:0x3ffdc6a0

ELF file SHA256: b325a5c3cda70b09

E (12961) esp_core_dump_flash: Core dump flash config is corrupted! CRC=0x7bd5c66f instead of 0x0
Rebooting...
ets Jul 29 2019 12:21:46

rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:1184
load:0x40078000,len:13260
load:0x40080400,len:3028
entry 0x400805e4

Еще раз перевыложил 6.26, не будет перегружаться

это мощность, чтобы увидеть напряжение надо подержать пару секунд 1 кнопку. Должно переключится на напряжение сначала сетевое, потом появится напряжение на ТЭН. Вроде так у меня работает РМВ-К. Предвосхищая вопрос, соединить РМВ-К и Самовар мне не удалось, особо и не искал причину, т.к.работаю связкой AVR-Самовар

AVR-Самоварkamram, 13 Дек. 25, 12:27

У меня есть AVR-Самовар , не держит стабильно нагрузку, постоянно прыгает. Решил купить РМВ-К, но и здесь пока засада

Текущее напряжение не показываетToljnuch, 12 Дек. 25, 21:41

Если в режиме ректификация или дистилляция задать руками напряжение - на регуляторе оно отображается?

Если в режиме ректификация или дистилляция задать руками напряжение - на регуляторе оно отображается?lkosoj, 13 Дек. 25, 13:16

Не на Самоваре, а на регуляторе? Если нет - то это проблемы соединения. Попробуйте провода местами поменять.
Самовар может не корректно считывать показания регулятора, но передавать должен.

Не на Самоваре, а на регуляторе? Если нет - то это проблемы соединения. Попробуйте провода местами поменять.
Самовар может не корректно считывать показания регулятора, но передавать должен.lkosoj, 13 Дек. 25, 13:48

Я извиняюсь, не внимательно прочитал. На регуляторе 20.0

Ну вот - уже прогресс. Поставьте на самоваре 150 - будет на регуляторе ?

Ну вот - уже прогресс. Поставьте на самоваре 150 - будет на регуляторе ?Kuban, 13 Дек. 25, 13:59

15.0,

но Текущее напр.:0.0V
Целевое напр.:150.0V
Мощность: 0 Вт

dranek, "Не покупать же весь зоопарк ради этого"
Мне пришлось купить, или спаять. Ради общего дела.

Добавлено через 2мин.:

15.0,

но Текущее напр.:0.0V
Целевое напр.:150.0V
Мощность: 0 ВтToljnuch, 13 Дек. 25, 14:03

Нормально , Наконец- то... Вы отсоединили от регулятора провода которые я сказал в ЛС?

Toljnuch Подсоединяйте обратно и проверьте тестером соединение: конкретно от контакта Rx2 непосредственно на ESP32 до контакта TX на регуляторе.
Тоже самое с GND.

Подсоединяйте обратно и проверьте тестером соединение: конкретно от контакта Rx2 непосредственно на ESP32 до контакта TX на регуляторе.
Тоже самое с GND.Kuban, 13 Дек. 25, 14:19

С проводами все норм. Прозвонил

Должно все работать. Если прозвонили именно цепь от Rx2 c ESP. Прозвоните Rx2 на массу и +3,3 , может коротит где-то. Или сопля из припоя.

Должно все работать. Если прозвонили именно цепь от Rx2 c ESP. Прозвоните Rx2 на массу и +3,3 , может коротит где-то. Или сопля из припоя.Kuban, 13 Дек. 25, 14:51

Должно, но видать не у меня. Прозвонил все еще раз от регулятора до ESP. Коротышей нет и контакт везде есть

6.26
Хотел вчера опробовать но не получилось. Циклическая перезагрузка продолжилась

Вернул 6.24 перезагрузки прекратились

Да, это сегодня скорректировал
