Полностью воздушное охлаждение!

Урий, можешь объяснить, почему у них работает на мощности несколько киловатт, а при ректификации работать не будет?

На ректификации такое работать будет?Alex6103, 04 Марта 26, 18:25

Будет.

Alex6103, Я на фото вижу кусок трубы + холодильник типа охладителя у пивоваров.
По сути простой самогонный аппарат.

Будет.DIMA1965, 05 Марта 26, 22:15

Ну расскажи как.

Добавлено через 6мин.:

Рассмотрел.
На этом куске трубы ещё и рубашка имеется с которой холодос закольцован.
Фантазии

у нихAlex6103, 05 Марта 26, 20:40

конечно впечатляют.
Только ни к ректификации ни к теме "воздушное охлаждение" это уёбище ни какого отношения не имеет.

Alex6103, Я на фото вижу кусок трубы + холодильник типа охладителя у пивоваров.
По сути простой самогонный аппарат.Урий, 05 Марта 26, 23:47

Ты бы тему глянул по диагонали. И обрати внимание на мощность.
На финише, когда весь спирт уже вышел, этот кусок трубы утилизирует всё, что нагреватель выпаривает из куба. И там не один кВт.
Как так?

обрати внимание на мощность.Alex6103, 06 Марта 26, 08:30

Как раз такую задачку решал"
Исходные данные:
(сорю за небрежность. Накоплю сил поправлю. И ошибочка по тексту атм. давл.первая цифра 7, а не 1)

Идет процесс получения дистиллированной воды с использованием воздушного охладителя, представляющего собой сборку из 5 секций 100 Ragall thermo lead.
Температура поступающего водяного пара 100 градусов.
Температура конденсата 27,7 градуса.
Температура окружающего воздуха +25 градусов.
Атмосферное давление 134 мм рт. ст.
Температура воздуха, выходящего из устройства: +75,3;
Количество собранного конденсата: 108,7 г.;
Время работы 10 мин.
Какова мощность дистиллятора?

Решала Алиса:
Решим задачу пошагово, чтобы найти мощность дистиллятора.

Шаг 1. Соберём и приведём данные к СИ
Исходные данные:

температура пара: t
пара
​
=100
∘
C;

температура конденсата: t
конд
​
=27,7
∘
C;

масса конденсата: m=108,7 г=0,1087 кг;

время работы: t=10 мин=600 с.

Остальные данные (температура окружающего воздуха, температура выходящего воздуха, атмосферное давление) для расчёта мощности дистиллятора не требуются — они характеризуют условия работы охладителя, но не энергозатраты на конденсацию.

Шаг 2. Определим тепловые процессы
При конденсации пара и охлаждении конденсата выделяется тепло:

Конденсация пара при 100
∘
C: выделяется теплота парообразования.

Охлаждение конденсата от 100
∘
C до 27,7
∘
C: выделяется тепло, зависящее от теплоёмкости воды.

Шаг 3. Рассчитаем количество выделившегося тепла
1. Теплота конденсации:

Q1=m⋅L,

где: L=2,26×10 6
Дж/кг — удельная теплота парообразования воды;

m=0,1087 кг.

Подставляем значения:

Q 1=0,1087⋅2,26×10 6
=245,662×10 3, Дж.

2. Теплота охлаждения конденсата:

Q2=m⋅c⋅(t пара
​
−t
конд
​
),

где:

c=4200 Дж/(кг⋅°C) — удельная теплоёмкость воды;

t
пара
​
−t
конд
​
=100−27,7=72,3
∘
C.

Подставляем значения:

Q
2
​
=0,1087⋅4200⋅72,3=33,057×10
3
Дж.

3. Общее количество выделившегося тепла:

Q=Q
1
​
+Q
2
​
=245,662×10
3
+33,057×10
3
=278,719×10
3
Дж≈278,72 кДж.

Шаг 4. Рассчитаем мощность дистиллятора
Мощность — это количество энергии, выделяемой в единицу времени:

P=
t
Q
​
,

где:

Q=278,719×10
3
Дж;

t=600 с.

Подставляем значения:

P=
600
278,719×10
3

​
≈464,53 Вт.

Ответ
Мощность дистиллятора составляет ≈ 465 Вт.

Добавлено через 7мин.:

Очень похоже на правду, учитывая, что сборка была горячей только на половину.
Увеличил расход газа максимально. Вода пошла горячая.

Я
Конденсатор с воздушным охлаждением превращает за 5 мин 103,11 г водяного пара с температурой 100 градусов в воду с температурой 59.2 градуса. Какова мощность конденсатора?
• •

Алиса
Решим задачу пошагово.
Дано:
• масса пара m=103,11 г=0,10311 кг;
• начальная температура пара t1=100 ∘C;
• конечная температура воды t2=59,2 ∘C;
• время процесса t=5 мин=300 с.
Найти: мощность конденсатора P.
Решение:
1. Определим количество теплоты Q, которое выделяется при конденсации пара и охлаждении воды. Процесс состоит из двух этапов:
o конденсация пара при 100 ∘C (переход из газообразного состояния в жидкое);
o охлаждение образовавшейся воды от 100 ∘C до 59,2 ∘C.
2. Количество теплоты при конденсации:
Q1=L⋅m,
где L — удельная теплота парообразования воды (L=2,26×106 Дж/кг), m — масса пара.
Подставляем значения:
Q1=2,26×106⋅0,10311≈233 028,6 Дж.
3. Количество теплоты при охлаждении воды:
Q2=c⋅m⋅(t1−t2),
где c — удельная теплоёмкость воды (c=4200 Дж/(кг⋅∘C)), t1 и t2 — начальная и конечная температуры.
Подставляем значения:
Q2=4200⋅0,10311⋅(100−59,2)≈4200⋅0,10311⋅40,8≈17 664,7 Дж.
4. Общее количество выделившейся теплоты:
Q=Q1+Q2≈233 028,6+17 664,7≈250 693,3 Дж.
5. Мощность конденсатора — это количество теплоты, отводимое в единицу времени:
P=tQ,
где t — время процесса.
Подставляем значения:
P=300250 693,3≈835,64 Вт.
________________________________________
Ответ: мощность конденсатора составляет примерно 836 Вт.
Примечание: в расчётах использованы следующие справочные данные:
• удельная теплота парообразования воды: L=2,26×106 Дж/кг;
• удельная теплоёмкость воды: c=4200 Дж/(кг⋅∘C).

Решала АлисаAbettor, 27 Апр. 26, 14:23

Буквально на днях опять спрашиваю у Алисы: "Сколько будет сто двадцать поделить на одну третью?". Ответ: "40"!

Количество собранного конденсата: 108,7 г.;
Время работы 10 мин.Abettor, 27 Апр. 26, 14:23

108,7/600 = 0,181гр/сек
0,181*2250 = 407Вт чистая (по пару) мощность ДИСТИЛЯТОРА

Добавлено через 2мин.:

под вакуумом теплота испарения чуть больше но искин этим не заморачивался, взял 2260

Буквально на днях опять спрашиваю у Алисы: "Сколько будет сто двадцать поделить на одну третью?". Ответ: "40"!santax1, 27 Апр. 26, 14:34

360.

Признаться - я тоже не всосал..
но как я понял вопрос - с подвохом....
через час дошло... Одна третья - от какого числа????

я полагаю - должно быть - цифра 3... или я тоже - тупее Алисы???Zapal, 27 Апр. 26, 15:23

Простая дробь "1/3". Правильный ответ д.б. 360.

Добавлено через 3мин.:

Это сын когда-то решал задачу, и нужно было поделить 120 на 1/3. Он посчитал и получил 40. Я сказал, что у него неправильно, и правильный ответ - 360. Тогда он побежал спрашивать Алису, ну та и выдала 40. Я прифуел. С тех пор иногда спрашиваю и балдею от ответа "40".

- Три!!! Землекопа!!! (где слышал - вспомнить не могу.)Zapal, 27 Апр. 26, 16:00

Блин, Запал, ну ты въедливый. В задаче нужно было 120 делить на 3. Но сын стал делить на 1/3 и получил 40 (действие не правильное, но ответ правильный). Я сказал, что деление 120 на 1/3 не даст 40, а даст 360. После этого он побежал к Алисе, а дальше ты уже знаешь. Полное описание условия и решения я не привел, как не имеющее отношения к самой арифметической операции.

Три!!! Землекопа!!! (где слышал - вспомнить не могу.)Zapal, 27 Апр. 26, 16:00

Землекопов было полтора)

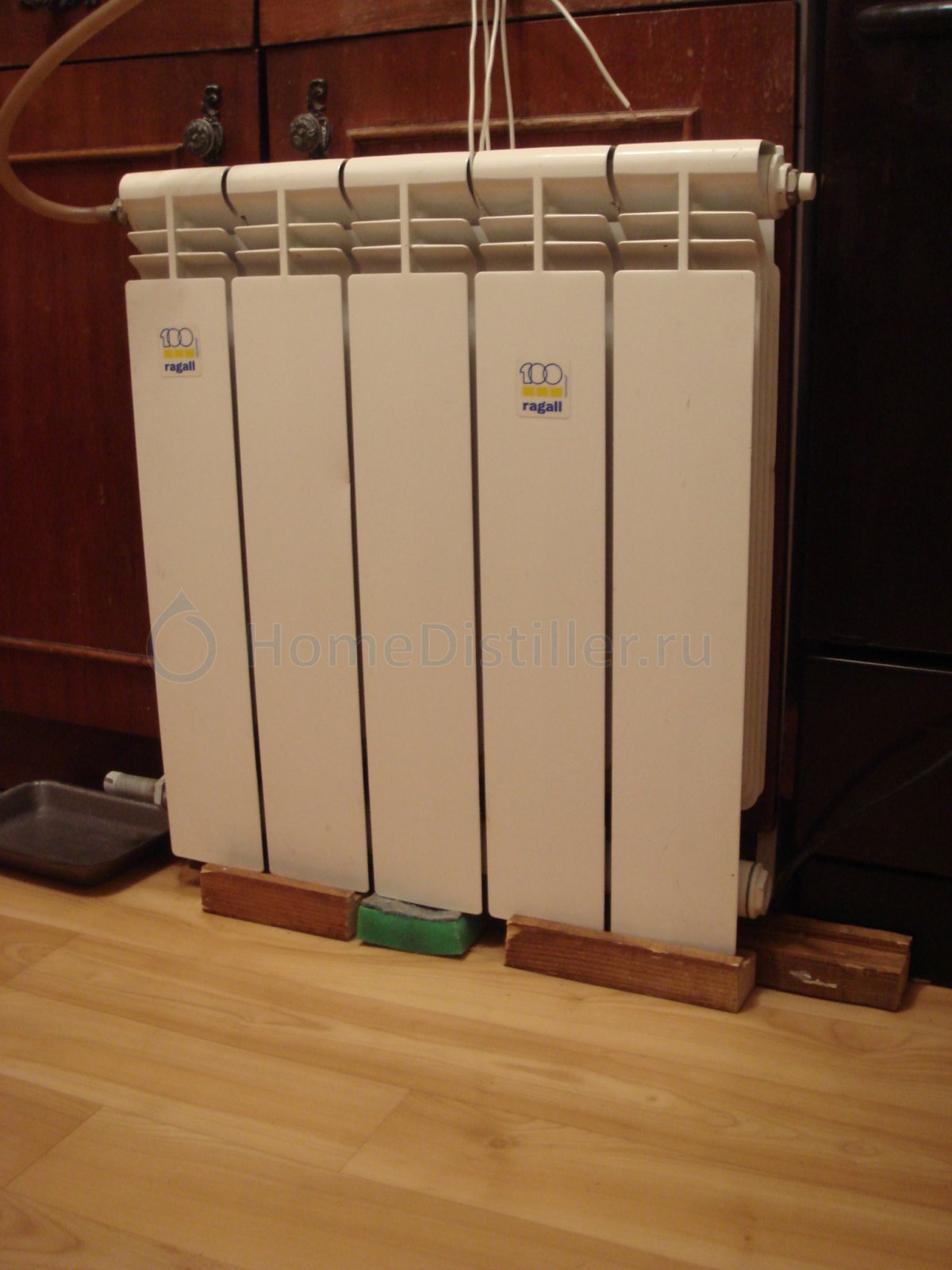

Лет 10 (а то и больше) в лени и праздности лежала среди всякого хлама сокровищ у меня сборка из 5 секций батареи водяного отопления.

Стояла в ванной, на трубе ГВС в надежде, что в помещении станет немного теплее. Теплее не стало. Поставил стандартный полотенцесушитель – стало ещё хуже. И подумал я, а что если…

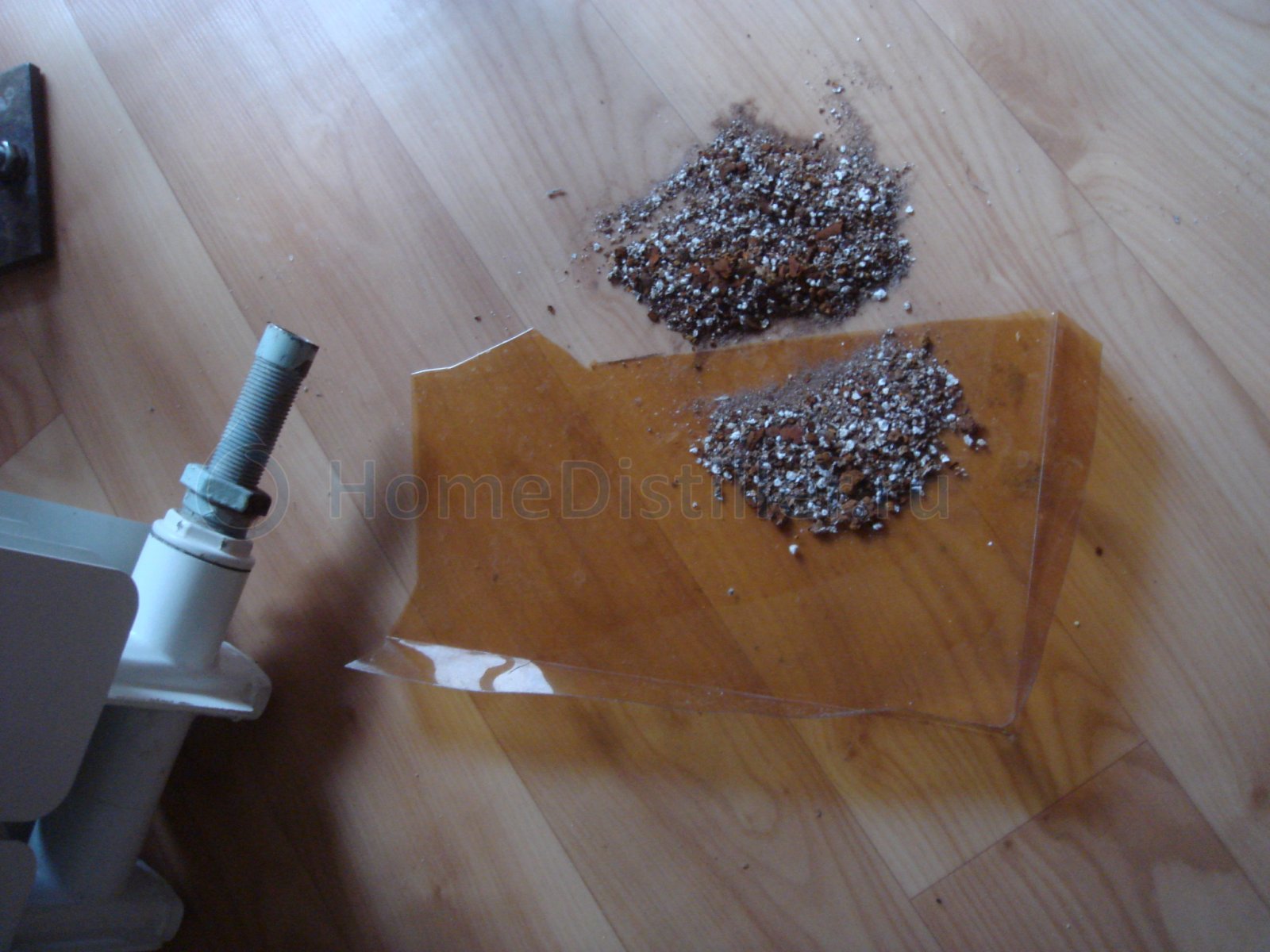

Сначала нужно было хоть как-то почистить его. Перевернул, потряс. Оттуда вывалилась примерно горсть сухого мусора: песок, окалина, и т.п.

Пропылесосил, промыл водой. Собрал установку для дистилляции.
Запустил в батарею пар. Мощность рассеивания тепла приятно удивила. На следующий день в куб залил бражку, и опять всё классно! По-моему, тему можно закрывать. С помощью такого вот алюминиевого холодильника можно гасить любую мощность. Никакие вентиляторы не нужны. Там для воздуха сконструированы такие каналы, что от перепада температур образуется мощнейшая тяга. Не нужна ни вода, ни электричество. В одно отверстие подаёшь пар, ~100 градусов, а из другого отверстия тебе льётся СС с температурой 27,7 градусов.
Правда, нужно будет порешать вопрос насколько кошерным является алюминий, из которого сделана батарея. Логично было бы ещё испытать батарею выпуска до 1917 г., в ней использовался простой, возможно экологически чистый, чугуний.
Насколько это бюджетно? Думаю, сборка из 5 секций потянет на (3 – 4) т.р. Трудозатрат на производство нет никаких. Ни сварки, ни пайки.
Если сейчас мне в спину полетят тапочки и валенки, ну что-ж: значит я иду впереди.
А может я не внимательно вкурил тему и чего-то пропустил?

Если сейчас мне в спину полетят тапочки и валенки, ну что-ж: значит я иду впереди.Abettor, 29 Апр. 26, 11:47

Они бывают алюминиевые, а бывают биметалл (внутри железо, снаружи алюминий). Плюс секции соединены ниппелями с часто паронитовыми прокладками. Плюс особенностью такого охлаждения будет содержание большого объема воздуха, и как следствие его контакт с горячим спиртом со всеми вытекающими.

А может я не внимательно вкурил тему и чего-то пропустил?Abettor, 29 Апр. 26, 11:47

Думал в эту сторону (так как сторонник минимализма).
Но смотрел в сторону теплообменника от газового котла (есть варианты из нержавейки).

Плюс особенностью такого охлаждения будет содержание большого объема воздуха, и как следствие его контакт с горячим спиртом со всеми вытекающими.santax1, 29 Апр. 26, 11:58

Насколько это существенно?
будет ли окисляться горячий этанол температура (90/100) градусов при контакте с воздухом?

При температурах около 90–100 °C этанол находится в газообразном состоянии (температура кипения этанола — 78 °C). В таких условиях контакт с кислородом воздуха теоретически возможен, но без катализаторов или других активирующих факторов скорость окисления может оставаться низкой. Кроме того, при таких температурах более вероятны другие процессы, например, испарение или дегидратация (отщепление воды). ## Вывод Окисление этанола при контакте с воздухом возможно, но при температурах 90–100 °C этот процесс не будет происходить интенсивно без дополнительных условий — наличия катализаторов, повышенной концентрации кислорода или более жёстких условий (например, значительно более высоких температур). В обычных условиях окисление может протекать медленно или практически не наблюдаться.

По-моему, тему можно закрывать.Abettor, 29 Апр. 26, 11:47

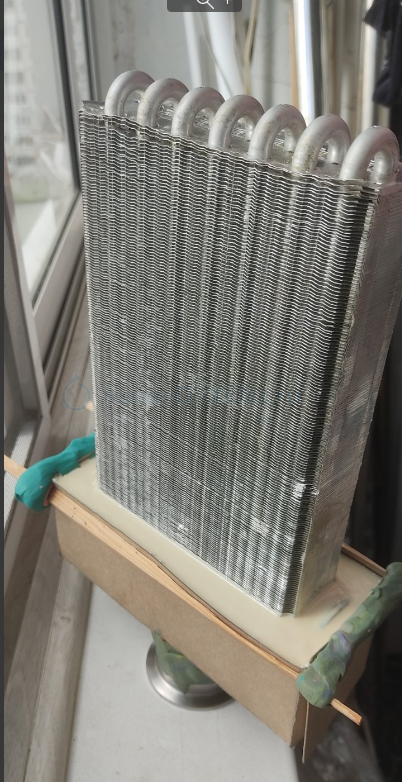

попробуй такую батарею в качестве дефлегматора использовать, на верх колонны затащить. Вот на ту же мощность только размеры 140*200мм, вес 500 граммов и цена 20$. Самый дешевой радиатор отопителя от авто, тройник 2" и 2К силикон, сверху еще 2К полиуретан для прочности, работы на пару часов.

как нибудь расскажу как сделать, пока жду 125мм вент для вытяжки

Если сейчас мне в спину полетят тапочки и валенки, ну что-ж: значит я иду впереди.Abettor, 29 Апр. 26, 11:47

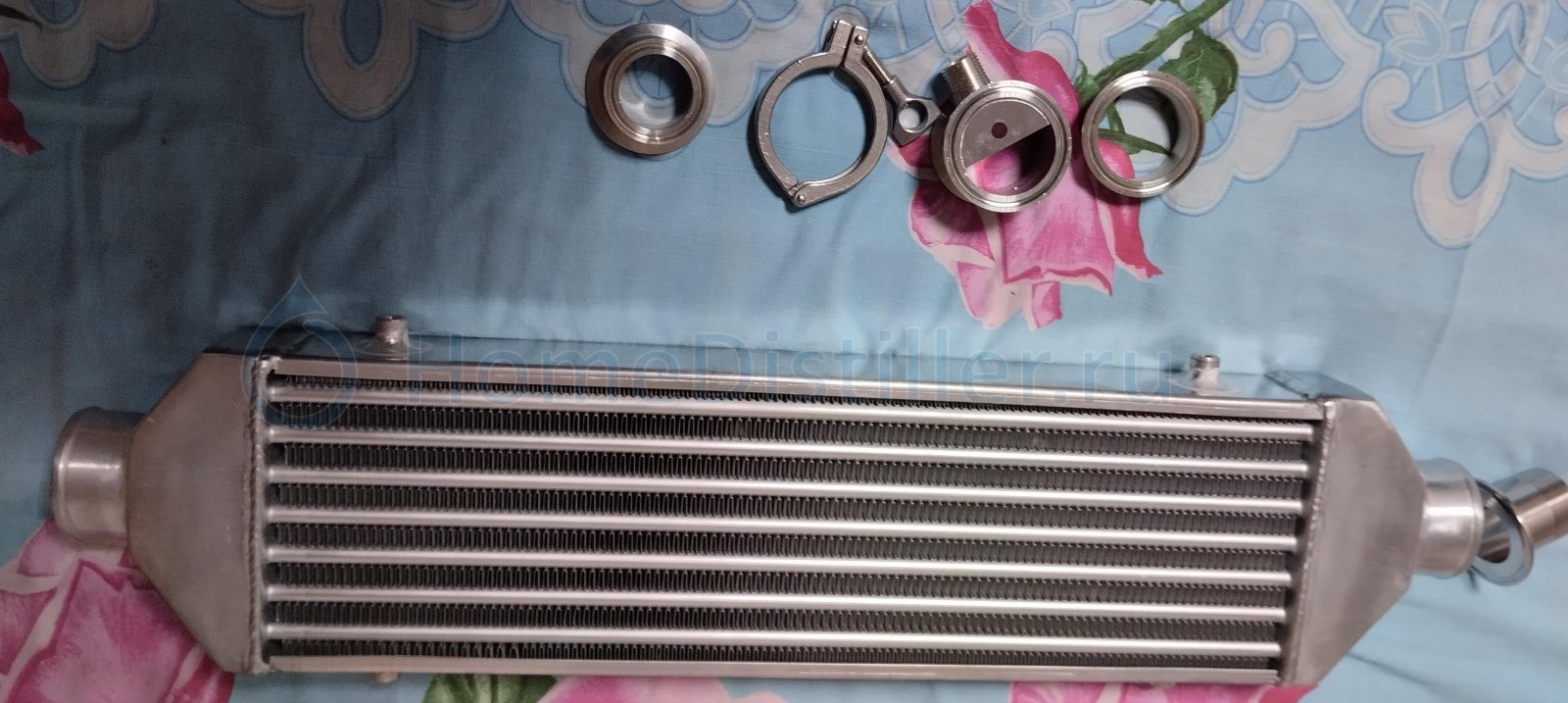

Догоняй..

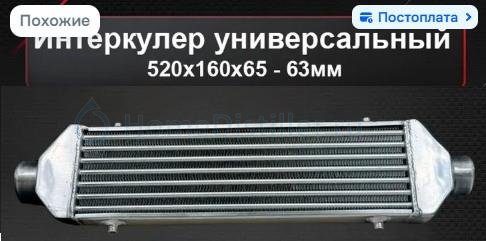

Покупал еще за 4500.. сейчас уже за десятку и выше...

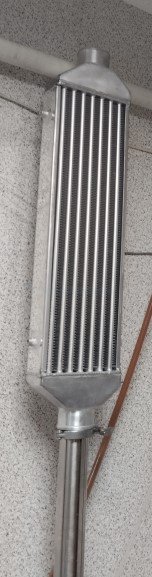

Для испытаний приторочил наспех - через куски силиконовых патрубков от радиаторов автомобиля..
Для подстраховки - все обмотал лавсанановой пленкой - что бы спирт с патрубками не соприкасался..
хоть патрубки и силиконовые - но, какой то - запашок от резины шел..

Назначение сего девайса - только работа на пленочной бражной колонне...
Без рубашки.. просто двухдюймовая труба - высотой 1,5 метра - с естественным охлаждением.
Этого вполне хватает отделить воду и некоторую хвостовую кислотность.
Только заготовка сырья - для последующей перегонки на нормальной колонне.. Два узла отбора. один над кубом, второй под интеркулером - на отбор продукта....

Большше 2,5 кВт дать не мог - ТЭН не позволяет... Хотя интеркулер - легко справляется...
Но на этой мощности колонна захлебывается (в том смысле - теряет эффективность отделения хвостов) - и продукт идет с водой..
А мне это совсем не нужно... Остановился примерно на 1,3 кВт.. Утром запустил - вечером забрал продукт. все - никаких больше настроек.

крепость идет под 80-86 градусов (крепость регулируется мощностью нагрева).
Пленочный возврат флегмы или барды (х.з как правильно) - кисловатая вода, почти не пахнет хвостами...

Чем хорош этот девайс - идеально сбалансированный центр тяжести... Сначала обдувал бытовым вентилятором - потом выписал 4 вентилятора на 140 мм.. (оди - на запас)..
Все работает - ни добавить не прибавить.. Не фотографировал - ибо все было на таких соплях и подмотках, что позорится не хотелось...

Для испытаний приторочил наспехZapal, 29 Апр. 26, 18:51

негде мне на кухне точить, могу по выходным резать болгаркой на даче и лить силикон
к тому же радиатор отопителя от 2107 стоит сейчас 34,5 местных (12$) а такой радиатор интеркуллера - 292 (100$) чувствительная разница побаловаться

Насколько это бюджетно?Abettor, 29 Апр. 26, 11:47

Могу пожертвовать безвозмездно парочку (одну точно) экологически чистых чугуниевых батарей. 60-70хх гг выпуска. Новые (в смысле ни разу не б/у.

Могу пожертвовать безвозмездноNewocelot, 29 Апр. 26, 19:33

Сергей, одумайся! Сейчас на них спрос. Доверься мне - мы их выгодно продадим и радостно с огоньком пропьём!
