Введение
Классическая теория ректификации утверждает, что для эффективной эпюрации (удаления головных и промежуточных примесей) требуется 30–40 теоретических тарелок (ТТ). В домашних условиях это означает колонну высотой 2,5–3 метра, что часто невозможно из-за ограничений по высоте потолка.
В данной работе экспериментально и расчётно показано, что колонна с 3 ТТ, работающая в периодическом режиме с высоким флегмовым числом (R=50–100) и отбором примесей из зоны их концентрации (90% спирта), обеспечивает лучшую очистку от ВПП (верхних промежуточных примесей), чем классическая эпюрационная колонна. Потери спирта при этом составляют 5%, что приемлемо для домашних условий.
Часть 1. Классическая эпюрационная колонна (ЭК) — 30 ТТ
Параметры:
· Число ТТ: 30
· Флегмовое число R: 1,5–3
· Режим: непрерывный
· Высота колонны: ~3 м
· Потери спирта: 0,5–1,5%
· Время обработки 33 л СС: ~3,5 часа
Остаток примесей в эпюрате (продукте):
· ЭАФ (головы): менее 5%
· ВПП (фруктовые, изопропанол): 20–30% (проскакивают)
· НПП (сивушные, изоамилол): менее 5%
Часть 2. Метод 3 ТТ (кубовая эпюрация)
Параметры:
· Число ТТ: 3
· Флегмовое число R: 50–100
· Режим: периодический
· Высота колонны: 0,15 м
· Потери спирта: 5% (фиксировано)
· Отбор из зоны 90% (под дефлегматором): 100 мл/ч
Условия эксперимента:
· Объём куба: 33 л
· Концентрация СС: 30% (9,9 л АС)
· Мощность нагрева: 1 кВт
Остаток примесей в кубе (продукте для спиртовой колонны):

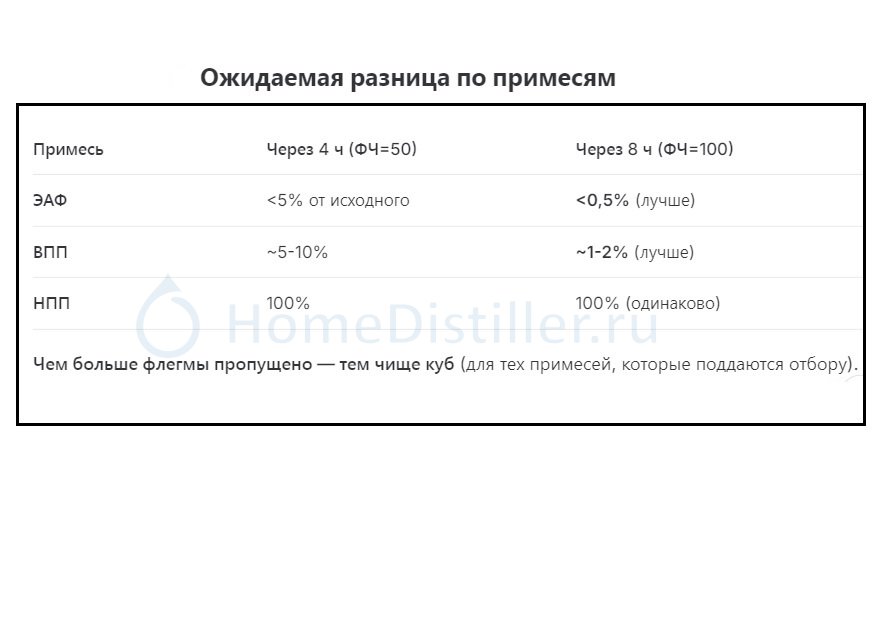

Примечание: НПП удаляются в спиртовой колонне через нижний узел отбора (25 мл/ч).
Часть 3. Сравнение методов
Классическая ЭК (30 ТТ):
· Высота: 3 м
· R: 1,5–3
· Потери спирта: 0,5–1,5%
· Время на 33 л СС: 3,5 ч
· Остаток ЭАФ: менее 5%
· Остаток ВПП: 20–30%
· Остаток НПП: менее 5%
Метод 3 ТТ (4 часа):
· Высота: 0,15 м
· R: 50
· Потери спирта: 5%
· Время на 33 л СС: 4 ч
· Остаток ЭАФ: менее 5%
· Остаток ВПП: 5–10%
· Остаток НПП: 100%
Метод 3 ТТ (8 часов):
· Высота: 0,15 м
· R: 100
· Потери спирта: 5%
· Время на 33 л СС: 8 ч
· Остаток ЭАФ: менее 0,5%
· Остаток ВПП: 1–2%
· Остаток НПП: 100%
Часть 4. Почему это работает
В классической эпюрационной колонне каждая молекула примеси имеет один шанс испариться на тарелке. Если не успела — уходит в эпюрат безвозвратно.
В методе 3 ТТ молекула примеси имеет сотни шансов:
1. Испарилась в кубе → поднялась на 3 ТТ → не отобралась → вернулась с флегмой в куб.
2. Цикл повторяется снова и снова.
3. Примесь не может «уйти в эпюрат» — эпюрат не отбирается.
4. Путь только один: из куба — в отбор (из зоны 90%).
Суммарный массообменный индекс:
· Классика (30 ТТ, R=1,5, 1 цикл): 45 усл. ед.
· Метод 3 ТТ (3 ТТ, R=100, 100 циклов): 6000 усл. ед.
· Превышение: в 133–267 раз

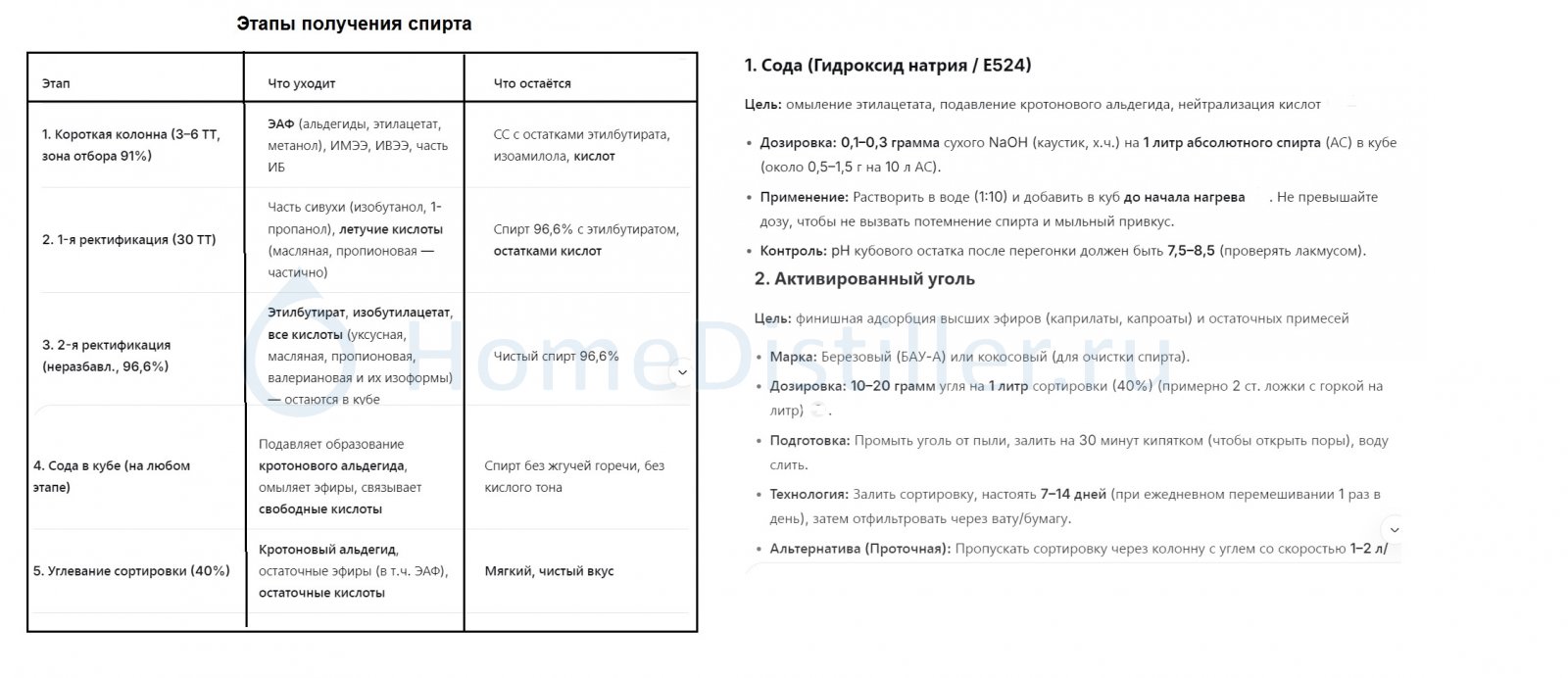

Заключение
1. Колонна с 3 ТТ при R=50–100 и отборе из зоны 90% эффективно удаляет ЭАФ и ВПП.
2. По ВПП метод 3 ТТ превосходит классическую эпюрацию: остаток 1–2% против 20–30%.
3. Сивушные масла (НПП) не удаляются в эпюраторе, но отбираются в спиртовой колонне через нижний узел (25 мл/ч).
4. Потери спирта 5% — плата за низкую колонну и высокое качество питания для спиртовой колонны.
5. Метод предназначен только для домашнего самогоноварения с ограничениями по высоте.
Продолжение
В домашней ректификации в классическом понимании этого процесса принято вести головной прогон на обычной спиртовой колонне с верхнего узла отбора (выше царги пастеризации) с повышенным флегмовым числом.
Если говорить об отборе ЭАФ (головных примесей), то такой режим вполне себя оправдывает.
Но проблема не в ЭАФ, а в промежуточных примесях (ВПП — изопропанол, этилбутират, ИМЭЭ, ИВЭЭ и др.), которые классическая спиртовая колонна с верхним отбором удаляет плохо. Для их удаления в промышленности используется эпюрационная колонна (ЭК), которая специально заточена под выварку промежуточных примесей. Однако в домашних условиях строить ЭК это дополнительная сложность и не все на это готовы.
Вот и решил устранить этот пробел и сделать кубовую эпюрацию — периодический режим, который должен решить проблему с промежуточными примесями по аналогии с классической ЭК. Выше уже был описан этот метод с колонной в 3ТТ . Многие начнут крутить у веска и говорить что 3ТТ это бред 30 ТТ ,а лучше 100 ТТ, ну давайте посмотрим как оно выглядит
Ниже рассмотрено поведение примесей в трёх конфигурациях колонн в режиме отбора голов:
№1 30 ТТ, один узел отбора (верх, 96,6%) — классическая схема
№2 30 ТТ, два узла отбора (верх 96,6% + бок 90%) — попытка решить проблему ВПП

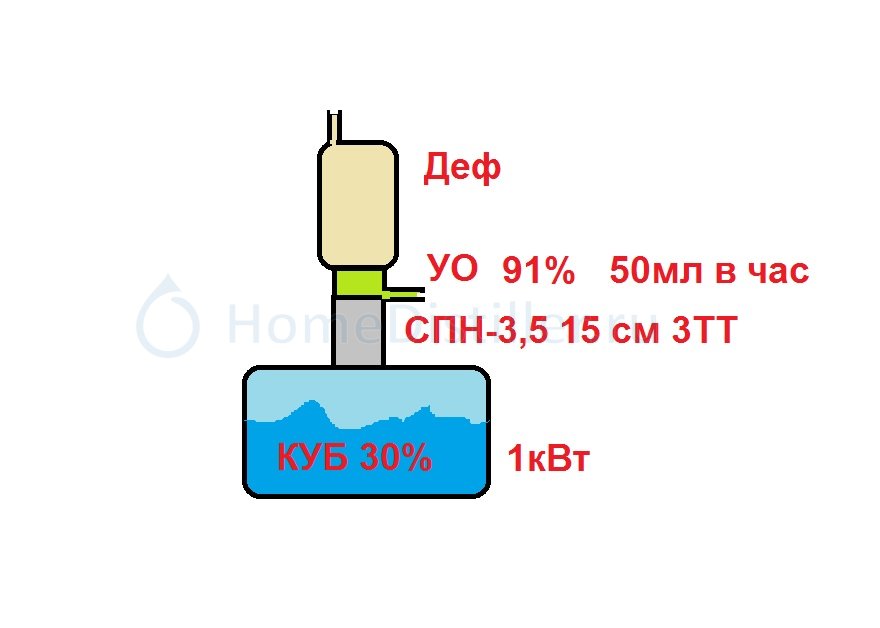

№3 3ТТ, один узел отбора (верх, 90%) — короткая колонна
Условия сравнения: СС 30%, R=50, мощность 1 кВт, время 8 часов, общий отбор 50 мл/ч (для двухузловой схемы — 25+25 мл/ч

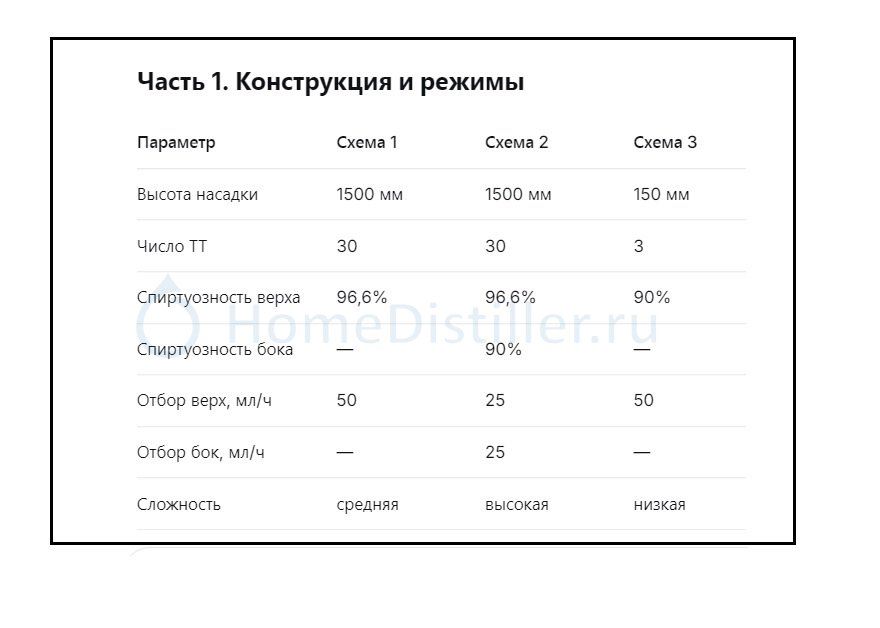

Часть 1.

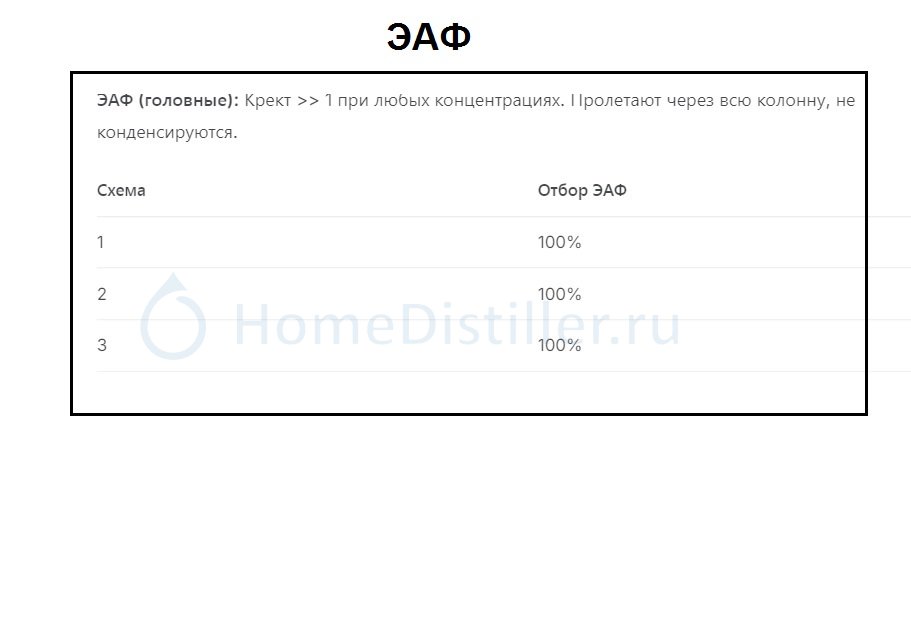

Часть 2. Поведение ЭАФ (головные примеси)[/b

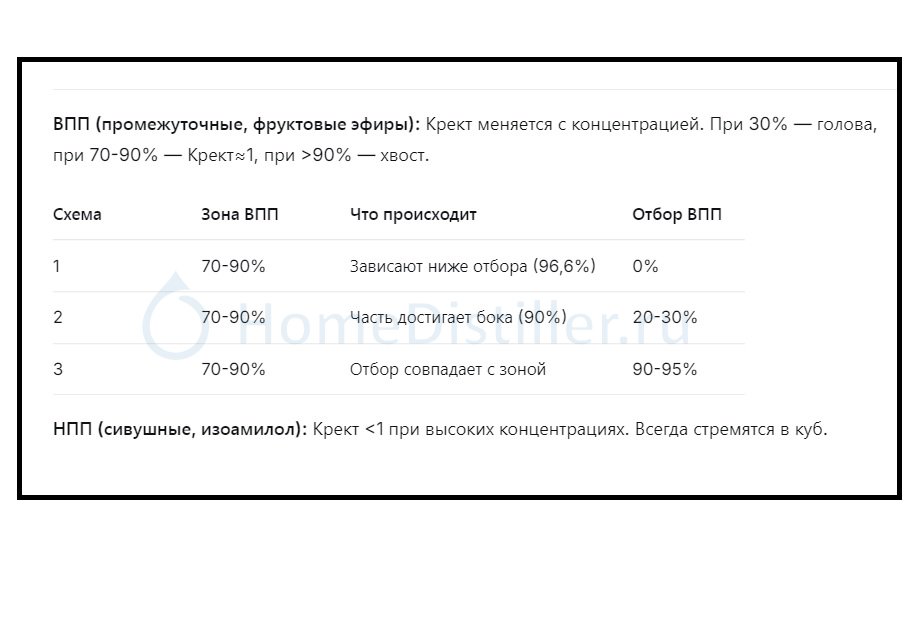

Часть 3. Поведение ВПП (промежуточные, фруктовые эфиры)
Почему схема 2 (боковой отбор) неэффективна:
В колонне 30 ТТ примесь «размазана» по 30 тарелкам. На тарелку отбора приходится лишь 3,3% от общего количества. Остальные 96,7% циркулируют в других зонах.
При Крект = 0,8-0,9 примесь преимущественно в жидкости. Через боковой отбор она либо пролетает в паре (мало), либо протекает с флегмой в куб.
ВПП не поднимаются выше зоны 90%, не конденсируются в дефлегматоре и не «прогоняются» через отбор принудительно.
Почему схема 3 эффективна:
В колонне 3 ТТ на тарелку отбора приходится 33% примеси — в 10 раз больше.Ключевое отличие: В колонне 3 ТТ примеси просто негде «размазаться» выше узла отбора. Вся колонна — это 3 тарелки. Примесь, испарившаяся из куба, проходит через все 3 тарелки и достигает дефлегматора. При стекании она снова проходит через те же 3 тарелки. Нет зон накопления ниже отбора — колонна слишком короткая. Поэтому вся примесь, которая способна испариться, рано или поздно проходит через УО и отбирается.

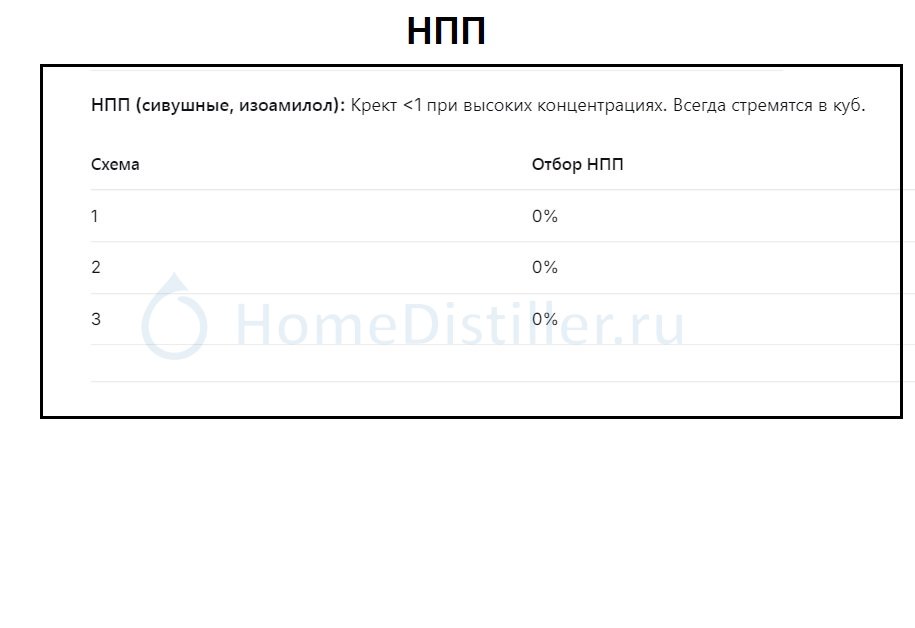

Часть 4. Поведение НПП (сивушные масла, изоамилол)

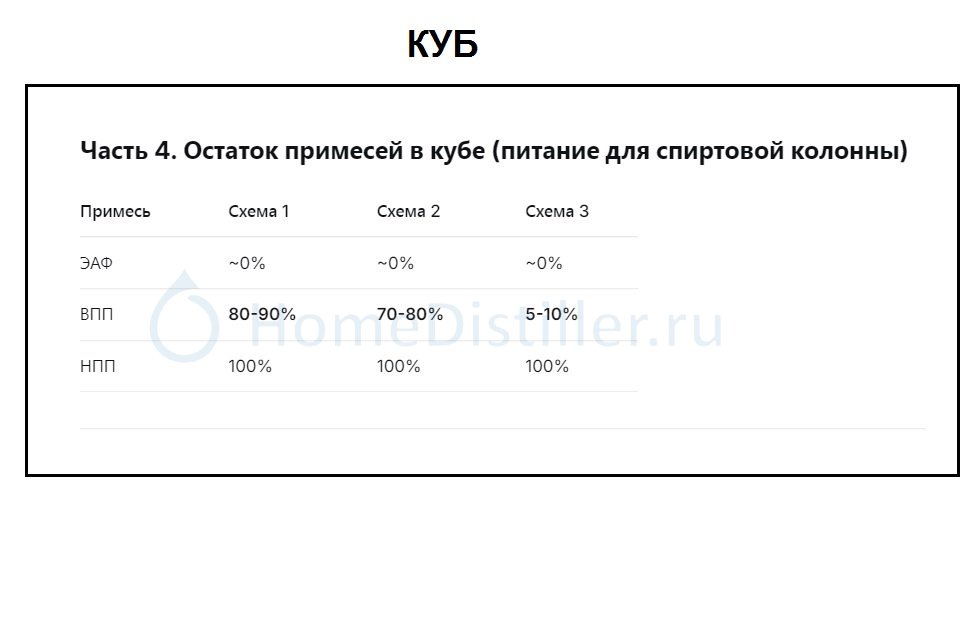

Часть 5. Остаток примесей в кубе (питание для спиртовой колонны)
Часть 6. Выводы
По ЭАФ (головы) все три схемы равноценны — 100% отбора.
По ВПП (промежуточные, фруктовые эфиры):
Схема 1 — 0% отбора
Схема 2 — 20-30% отбора (боковой отбор малоэффективен)
Схема 3 — 90-95% отбора
По НПП (сивушные) все схемы одинаковы — 0% отбора.
По высоте и сложности:
Схема 1: 1,5 м, средняя сложность
Схема 2: 1,5 м, высокая сложность
Схема 3: 0,15 м, низкая сложность
Заключение: Кубовая эпюрация (схема 3 — 3 ТТ, верхний отбор при 90% спирта, R=50, время 8 часов) эффективнее классической спиртовой колонны с одним или даже двумя узлами отбора в 3-5 раз по удалению ВПП, при этом требует в 10 раз меньшей высоты и простой конструкции. Метод предназначен для домашнего использования, где допустимы потери спирта 5% и периодический режим.
Почему этот метод не описан в учебниках
Учебники по ректификации (Стабников, Цыганков и др.) описывают непрерывные промышленные процессы. В них заложены следующие допущения:
Колонна работает непрерывно, а не периодически
Потери спирта не должны превышать 0,5-1,5%
Высота колонны не ограничена (можно поставить 30-40-50 тарелок)
Для отбора промежуточных примесей используется боковой отбор
Метод кубовой эпюрации не вписывается в эти рамки:
Он периодический (8 часов против 3 часов в непрерывном режиме)
Потери спирта составляют 5% (что для промышленности неприемлемо)
Он использует короткую колонну (150 мм вместо 1500 мм)
ВПП отбираются сверху, а не сбоку
Учебники не описывают этот метод не потому, что он «неправильный», а потому что он не имеет промышленной ценности. Академическая наука не исследует периодические процессы с высокими потерями спирта и короткими колоннами — это не её задача.
Почему метод не используется в промышленности
Промышленности метод не нужен по трём причинам:
Потери спирта 5% — для промышленности это катастрофа. Там считают десятые доли процента.
Периодический режим — промышленность работает непрерывно. Остановка на 8 часов для очистки куба означает простой всего производства.
Низкая производительность — за 8 часов промышленная ЭК переработает 80 литров СС, а метод 3 ТТ — 33 литра. Разница в 2,5 раза.
У промышленности есть место, бюджет и инженеры, которые построят колонну 15 метров с боковыми отборами. Им не нужно экономить на высоте и жертвовать производительностью.
Для кого этот метод
Метод предназначен только для домашнего использования, где:
Ограничена высота (потолок, габариты)
Допустимы потери спирта 5%
Приемлем периодический режим
Важно качество продукта, а не скорость
В домашних условиях строить высокую колонну с боковыми отборами сложно и дорого. Короткая колонна (150 мм) и 8 часов ожидания — это разумный компромисс.
Главный вывод
То, что метод не описан в учебниках и не используется в промышленности, не означает, что он не работает. Он просто решает другую задачу — задачу домашнего винокура, у которого нет возможности поставить колонну высотой 1,5 метра, но есть 8 часов времени и желание получить чистый продукт.
Это не «неправильный» метод. Это метод для других условий.

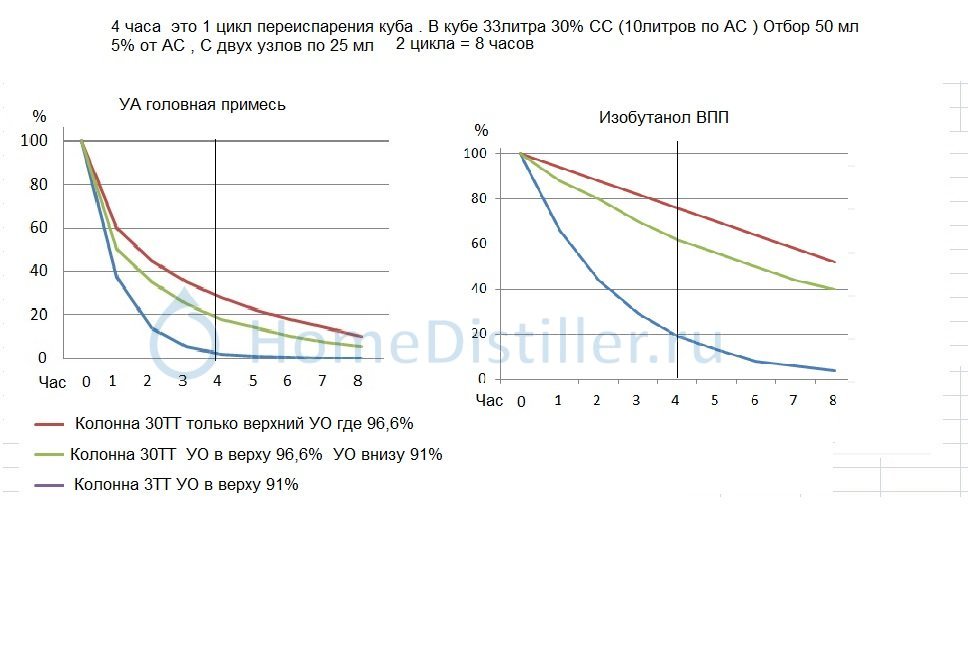

И на последок вам график для визуализации сравнительного процесса
Ну вот в принципе и всё что хотел сказать
При анализе использовались данные из книг:
· Стабников В.Н. «Перегонка и ректификация этилового спирта»
· Цыганков П.С., Цыганков С.П. «Руководство по ректификации спирта»
Анализ и расчёт делал ИИ.
