Ректификационные колонны (самодельные)

Первый,
Объём куба дистиллятора и диаметр (тип )выходного фитинга по пару?
Мощность тенов в кубе дистиллятора?
Наличие гильзы для термометра в жидкости куба дистиллятора?
Наличие нижнего сливного фитинга в кубе дистиллятора?
Наличия компьютера под управлением винды?

зачем наверху связь с атмосферой?смотряка, 15 Мая 14, 14:03

Я бы спросил,зачем с боку связь с атмосферой?На верху нужно,что б там давление не создавалось,или разряженье когда флегма в низ потечет.Как то так,грубо.

Высота помещения установки в м
2,5 м

смотряка,  Для себя составил простенькую формулу для своей квартиры:
расстояние от пола до потолка в квартире отнять 5-10см. отнять высоту куба = колонна + дефлегматор.

смотряка, Я так понимаю, что дистиллятора у тебя нет.
Поэтому думаю надо начать именно с его параметров и схемы.
То что ты собираешься в дальнейшем изготавливать спиртовую колонну подводит к мысли , что куб можно использовать для обоих процессов.
Практика показывает, что объемы кубов для ректификации чаще от 30 до 50 литров и высота их не ниже 30 см.
Так что высоты у тебя на всё про всё остаётся 2,2 метра
Дефлегматор даже продвинутый те же 30 см, итого осталось 1,9 метра.
При соблюдении предыдущих габаритов ты можешь себе позволить трубу вплоть до 60 мм.
Это позволяет не делать диаметр дефлегматора больше чем самой трубы, и отпадают сложности с прокладками фланцами и прочей ерундой что у тебя на рисуночке.
Дальше, позже, извини.

Объём куба дистиллятора и диаметр (тип )выходного фитинга по пару?mekkaod, 15 Мая 14, 16:30

Люминь фляга на 38 литров. Дюймовая труба, 32 по наружи

Мощность тенов в кубе дистиллятора?mekkaod, 15 Мая 14, 16:30

2,5квт

Наличие гильзы для термометра в жидкости куба дистиллятора?mekkaod, 15 Мая 14, 16:30

Нет такого. Есть термометр вставлен в крышку фляги.

Наличие нижнего сливного фитинга в кубе дистиллятора?mekkaod, 15 Мая 14, 16:30

Пока нету но очень хочу сделать.

Наличия компьютера под управлением винды?mekkaod, 15 Мая 14, 16:30

Комп есть но для меня темный лес.

про дистилятор пропустил
есть уже готовый на 30 литров думю немного укоротить и переделать верхнюю крышку
высота куба 40 см
фитинг сливной есть
гильза есть
комп в наличии

Первый, смотряка,
Куб переделывать не стоит, делаем съёмные переходники
для пара 3/4 дюйма для флегмы(возврат)1/2 дюйма
покупаем соответствующие гофротрубы для газа или воды.

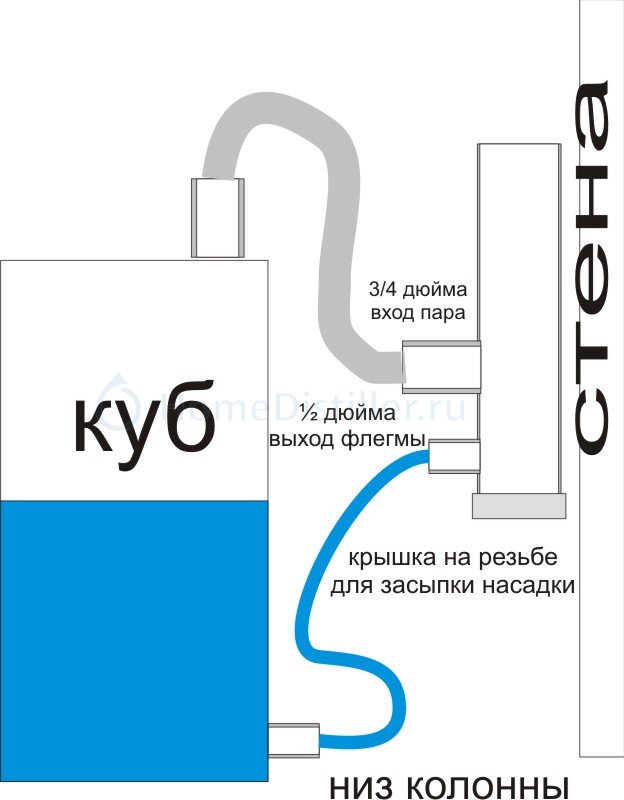

Привариваем к нижнему концу трубы будущей колонны два штуцера 1/2 и 3/4 дюйма , как на картинке.

И нарезаем или привариваем полу-муфту диаметром близким к диаметру трубы колонны и навинчиваем крышку (для засыпки насадки).
Низ трубы готов.
двумя хомутами прикрепляем колонну к стене и наслаждаемся как она совсем места не занимает, рядом ставим и подключаем свой куб.
Не стоит опускать низ(дно) колонны ниже ожидаемого уровня в кубе( этот режим недостаточно изучен).

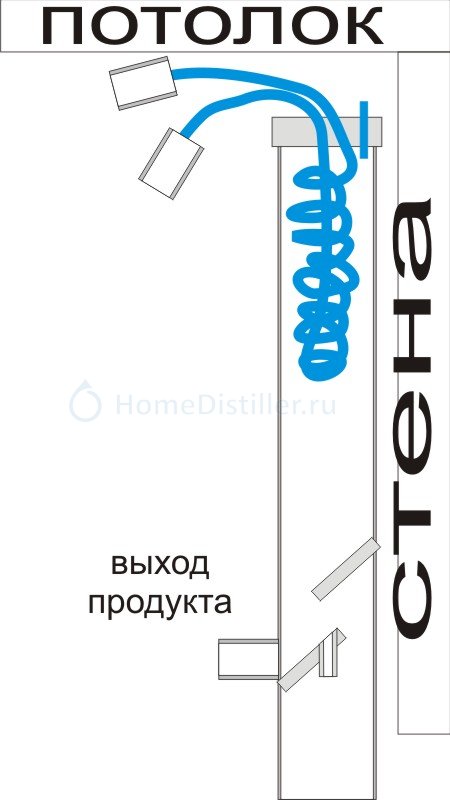

Вех колонны

сверху такая же полу-муфта и такая же крышка с закреплённым димротом
через верх вставляем и через небольшие отверстия привариваем полукруги перегородочного узла отбора.
Штуцер для отбора.

Да насадку засыпаем снизу предварительно вставив в трубу путанку, она будет верхней, с низу путанка не нужна.

это самый на мой взгляд простой вариант, который позволит развиваться в будущем . заменив деф на наклонный, добавив насадки над узлом отбора получим пастеризацию, море возможностей.

mekkaod,
Только колонну приподнять немного надо от твоего рисунка.
У меня сейчас две колонны так подключены,тарельчатая на 24 тарелки и насадочная.

завихрения лишние. к чему? сопротивление пару...alexeyT, 15 Мая 14, 15:34

И что? Как страшны эти завихрения? Чем отличатся работа и качество разделения допустим, у "клюшки" и колонны с перегородочным узлом отбора?

Костя,скажи,кроме способа крепления и небольшой экономии по высоте(а может и нет),есть отличия?Я сам о такой системе думал,а потом прочитал про гимор случившийся у Сварного и перестал думать.

FOX65, Глянь тут
[БРУ (брагоректификационное устройство) - начало]
там эпюрационка (средняя труба) сделана и включена по низу так, как я нарисовал, всё работает.
Преимущества - куб отцепил другой прицепил, унёс помыл, не надо выставлять вертикаль не надо демонтировать - просто занавеска.

спасибо за идею,но в моём случае на стену не смогу привинтить ,хотелось бы сотворить подобное как у доктора губина "может арома" уж больно он сладко рассказывает про свой агрегат

спасибо за идею,но в моём случае на стену не смогу привинтить ,хотелось бы сотворить подобное как у доктора губина "может арома" уж больно он сладко рассказывает про свой агрегат
смотряка, 15 Мая 14, 19:57

За таки бабки я тебе и спою.

Глянь тутmekkaod, 15 Мая 14, 19:35

Это я уж прочитал.

подобное как у доктора губина "может арома"смотряка, 15 Мая 14, 19:57

к чему тогда было картинки публиковать?
смешно я купился, ну губин так губин.

смешно я купилсяmekkaod, 15 Мая 14, 20:36

Костя, так ведь и другие форумчане эти посты прочтут. Я тоже про "висячку" думаю, но как то пропустил мысль,что можно обойтись одной путанкой,за что отдельное спасибо.

Я же писал что хочу сделать разборную на клампах



Привариваем к нижнему концу трубы будущей колонны два штуцера 1/2 и 2/3 дюйма , как на картинке.mekkaod, 15 Мая 14, 18:56

Посетил ближайшие магАзины но гофру на 2\3 дюйма не сыскал. Можно поставить на паропровод и на слив флегмы 1\2 дюйма?

Я сам о такой системе думал,а потом прочитал про гимор случившийся у Сварного и перестал думать.FOX65, 15 Мая 14, 19:23

Можно подробнее? Где прочитать про то что случилось?

  Посетил ближайшие магАзины но гофру на 2\3 дюйма не сыскал. Можно поставить на паропровод и на слив флегмы 1\2 дюйма?
Можно подробнее? Где прочитать про то что случилось?
Первый, 16 Мая 14, 20:31

На 2/3 для подключения газовых котлов,а 1/2-плит.Элементарно должны быть не дефицит.Чуть выше полистай здесь это,про небольшой гимор.
