Ректификационные колонны (самодельные)

vodila, Это еще почему?
[сообщение #11975192]

Это еще почему?Винокурофф, 05 Июня 14, 22:26

Это моё ИМХО. Я сортировку с "медного" спирта пил, а ты ?

vodila, Нет, но речь наверно идет не только о водке и сортировке. Для настоек, наливок и т.д. должно волне сгодиться.

Для настоек, наливок и т.д. должно волне сгодиться.Винокурофф, 05 Июня 14, 22:52

Это само собой, но для этого 96+ не надо а вот водка с "меди" это кошмар. опять же ИМХО.

использовал коротышку около 65см насадочной части мочалки, труба жесть ф45мм , сортировка с неё ужасная, но это если гнать её на всю катушку (на предзахлёбе, или почти) 1900ватт при 1000мл/час, ну а если давать 800ватт при 400мл/час на определённых условиях то сортировка в итоге была очень даже ни чего. Вообщем если начинать с коротышки для понимая всего процесса то думаю это будет не плохо

Доброго дня коллеги.
Изучая форум, где-то встречал, чертеж оформленный по все правилам конструкторской док-ции  дефлегматора на подобии ХД-3, просьба, укажите кто знает, где поискать.

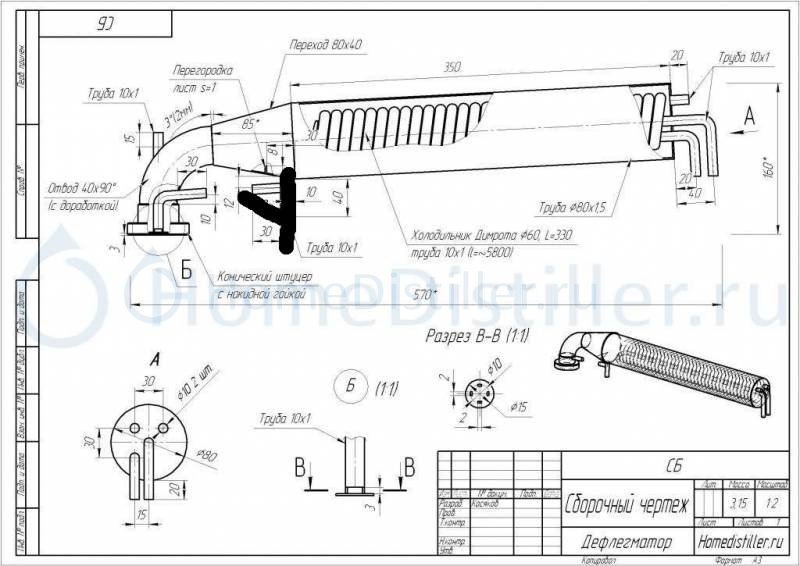

    Не этот ?)))

только угол 86^о, имхо, должен быть не снизу, а сверху тройника - чтоб создать некое подобие гидрозатвора..

только угол 86о, имхо, должен быть не снизу,grov, 06 Июня 14, 12:13

Не так важно,все равно там все заполнено спиртом.

    Не этот ?)))
крокодил, 06 Июня 14, 11:14

Да похоже он, спасибо. Для общего развития рассмотрю внимательно.
А вообще, товарищи чертеж, рабочий, стоит им воспльзоватся?

Да похоже он, спасибо.миня, 06 Июня 14, 16:03

Классика,хороший деф.Простой и рабочий.

Этот чертеж подгоняй под свои размеры. Я бы из 10мм трубки не рискнул гнуть димрот ))).У меня из 8мм  - тяжело крутилось. Если будешь сам крутить - бери 6мм трубку.
Картинка ,как  нагядное пособи.От размера  димрота - выбирай трубу.И можно обойтись без конуса,будет дешевле и проше в изготовлении.

Этот чертеж подгоняй под свои размеры. Я бы из 10мм трубки не рискнул гнуть димрот ))).У меня из 8мм  - тяжело крутилось. Если будешь сам крутить - бери 6мм трубку.
Картинка ,как  нагядное пособи.От размера  димрота - выбирай трубу.И можно обойтись без конуса,будет дешевле и проше в изготовлении.
крокодил, 06 Июня 14, 17:27

Я пока теорию изучаю,и дельные советы приветствуются.

Да похоже он, спасибо. Для общего развития рассмотрю внимательно.
А вообще, товарищи чертеж, рабочий, стоит им воспльзоватся?миня, 06 Июня 14, 15:03

только угол 86о, имхо, должен быть не снизу, а сверху тройника - чтоб создать некое подобие гидрозатвора..grov, 06 Июня 14, 11:13

Надеюсь всем понятно о чем  grov предупреждает-чертеж с ошибками.

Надеюсь всем понятно о чем  grov предупреждает-чертеж с ошибками.alekslug, 06 Июня 14, 19:42

Так только в этом угле ошибка?Можно шланг петлей-сифоном сделать.

только угол 86^о, имхо, должен быть не снизу, а сверху тройника - чтоб создать некое подобие гидрозатвора..
grov, 06 Июня 14, 12:13

А поправить сможещь, как должно быть? Про перегородку нет ничего кроме толщины. Вот бы где разрез был бы необходим на чертеже, или выноска узла. Помогите кто вкурсе.

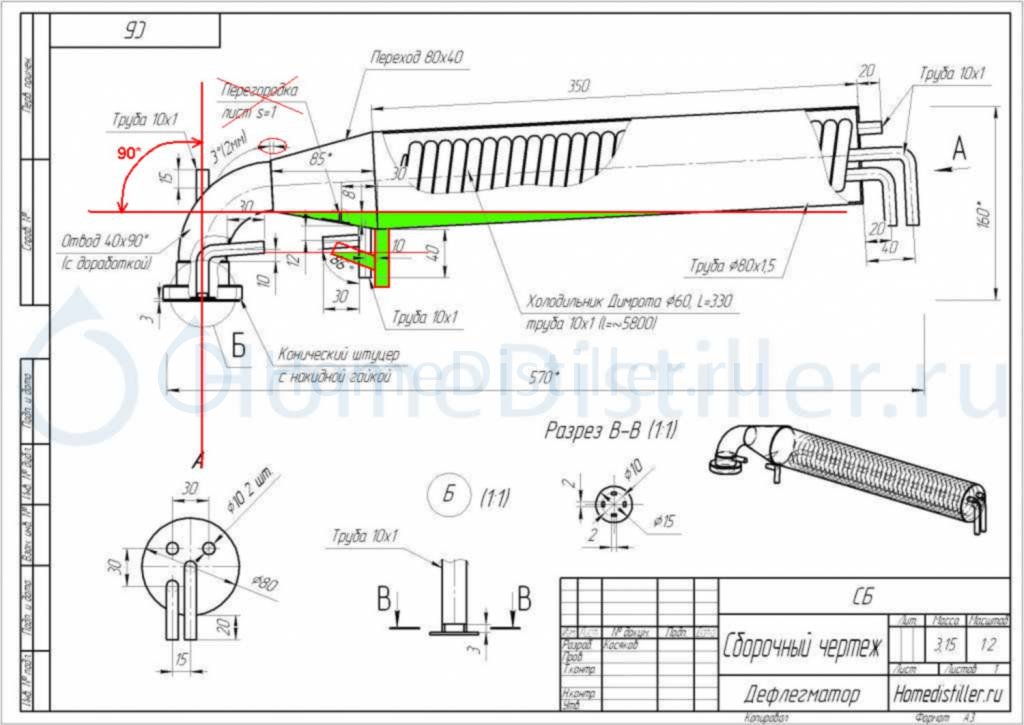

миня, Так понятно? Но,в принципе,угол может быть и прямои-90*.И такои как на чертеже тоже особенно не навредит.

Тройник можно поставить как с положительным углом - флегма течет вниз, так и в перевернутом положении,отрицательный угол - флегма поднимается вверх. У меня тройник сварен прямым углом - флегма течет в половину диаметра соединительной трубки.

А поправить сможещь, как должно быть? Про перегородку нет ничего кроме толщины. Вот бы где разрез был бы необходим на чертеже, или выноска узла. Помогите кто вкурсе.
миня, 07 Июня 14, 02:16

Ясно указана высота перегородки - 8мм. Это глубина пропила, в который вварена пластинка перегородки.

Не нужна там перегородка при использовании перехода 80х40.
И тройник надо вваривать в самой нижней точке.

Ясно указана высота перегородки - 8мм. Это глубина пропила, в который вварена пластинка перегородки.Федул, 07 Июня 14, 05:50

Ошибка № 2. зачем перегородка  в этом дефлегматоре?  И что случится если её не будет совсем?

ПЫСЫ. О! Кадык уже разъяснил. Респект!
