Ректификационные колонны (самодельные)

Конечно после отбора голов.
Сколько весит одна мочалка?

Доброй ночи,я тоже купил в АТБ такие мочалки,одна весит около 20грамм. ,запихал в трубу вн.д. 49 мм.длиной 175см.53 мочалки,сегодня сделал первый пробный пуск на воде,открыл отбор на всю получилось 600 мл.в час.кто может сказать сколько это будет по спирту? И еще вопрос, может сильно плотно я запихнул мочалки?

сколько это будет по спирту?олегджан, 29 Мая 14, 00:01

Не менее литра.

может сильно плотно я запихнул мочалки?олегджан, 29 Мая 14, 00:01

Скажи какое давление? Чтоб что то понять, нужно, залить спиртосодержащую жидкость и ставить датчик давления в куб.

олегджан, Всё правильно, мочалок не много. А вот что ты там на воде получил мне не понятно..
Какая подводимая мощность, какие потери, откуда ты получил эти миллилитры.

провёл эпюрацию споследующей ректификацией 21 л сс возникли впросы с подачей сс.нет насоса непонятно сколько его туда затекает .поставил пережималку гдето подача была в среднем около 5л .голвы отбирал со скоростью 200гр в час .отобрал 900 гр вроде нормальный запах для полного счастья отбрал ещо гр300 в итоге на головы ушло чуть больше 5часов.а раньше по15часов отбирал .эпюрация вещ стоящая.результатом для первого раз доволен .

Подскажите пожалуйста.Труба 50,8мм.Токарь говорит у молочки юбку срезают они и протачивают в нутри,чтоб трубу воткнуть,а мне чего то с юбкой не хочется расставаться.Или тонко будет для сварки?А в стык если,не уведет?

FOX65, Мне токарь торцевал юбку и трубу так чтоб сварщику удобно было работать.

Проще встык приварить

торцевал юбку и трубуmekkaod, 29 Мая 14, 16:20

Так в стык,получается?

Проще встык приваритьMaster_1, 29 Мая 14, 16:29

Если есть возможность, то лучше так :

Очень удобно пользоваться.
Не много проточили стенку трубы, одели молочку и обварили.

FOX65, не совсем, на обоих делается ступенька так чтоб одно в другое входило и упиралось тогда сварщику не надо выставляться а только варить.

FOX65, Правильно. Я протачивал молочку внутри, а трубу снаружи. Получилось даже "в натяг". Можно было и не варить...

Я видел у тебя Валер,так и хотел,чтоб вышла.Может 50ку поискать,чтоб в нее входило без проточки?Но можно не найти.А путанку не чем не крепишь?

Сварил сегодня встык без проблем, никуда не увело.Тебе нужна муфта под вальцовку, в неё труба вставляется.

Я протачивал молочку внутри, а трубу снаружи.71lelik, 29 Мая 14, 17:05

Так и хочу,токарь говорит надо юбку срезать,а то тонко будет.Ты срезал?

FOX65, Это старое фото, сейчас путанка стоит " гнездом" и прихвачена пайкой. А так , удобно  центровать. Одел колонну на " маму" , прикрутил гайку рукой, легко и удобно, чуть чуть придерживаешь и всё.

Тоже протачивал молочку под трубу.Очень удобно.Диаметр трубы 51.5мм наружний.Молочка в стыке получилась 2мм толщины.Отлично проваривается нержовым электродом.

FOX65, нет, не тонко. Сварщик без проблем сварил.

Всем добра! Извините, если что, но обьіскал форум и ответа не нашел.
И так, у меня трудности с раздобьічей нержиьі, потому рассматриваю альтернативньіе вариантьі. Вопрос: можно ли использовать вместо царги лаболаторньіе елочньіе дефлегматорьі, например поставиви их 3-4 шт. один-на-один (должна получится царга 120-160см) и утеплив? Другой вариант - использовать холодильники Либиха (шариковьіе с шлифами большогодиаметра), набив их насадкой. Будет-ли оно роботать или качество будет низкое?
Извините, если что и спасибо за ответьі!

Янн:- Доброго всем дня.Огромное спасибо всем создателям и обитателям этого форума. Наконец то испытал колонну.

 Колонна сделана из титановой трубы ВД 46 мм высота труб две по 800 мм и того 1 м 60 см (титан не удобно , паять нельзя) .Насадка  - мочалки. Дефлегматор - термос 1,5 литра  , димрот - гофра 2 м 40 см  .Возврат внешний .

Так крепиться дефлегматор к колонне.

Куб - пивной кег 30 литров,в него врезаны два тэна 3 кВт и 1,2 кВт , приварена горловина,сделана трубка контроля уровня, трубка для манометра и "глухая"трубка для термодатчика.Куб используется и как парогенератор к фляге. Куб с колонной соединяется резьбовой втулкой ,токарь помог.

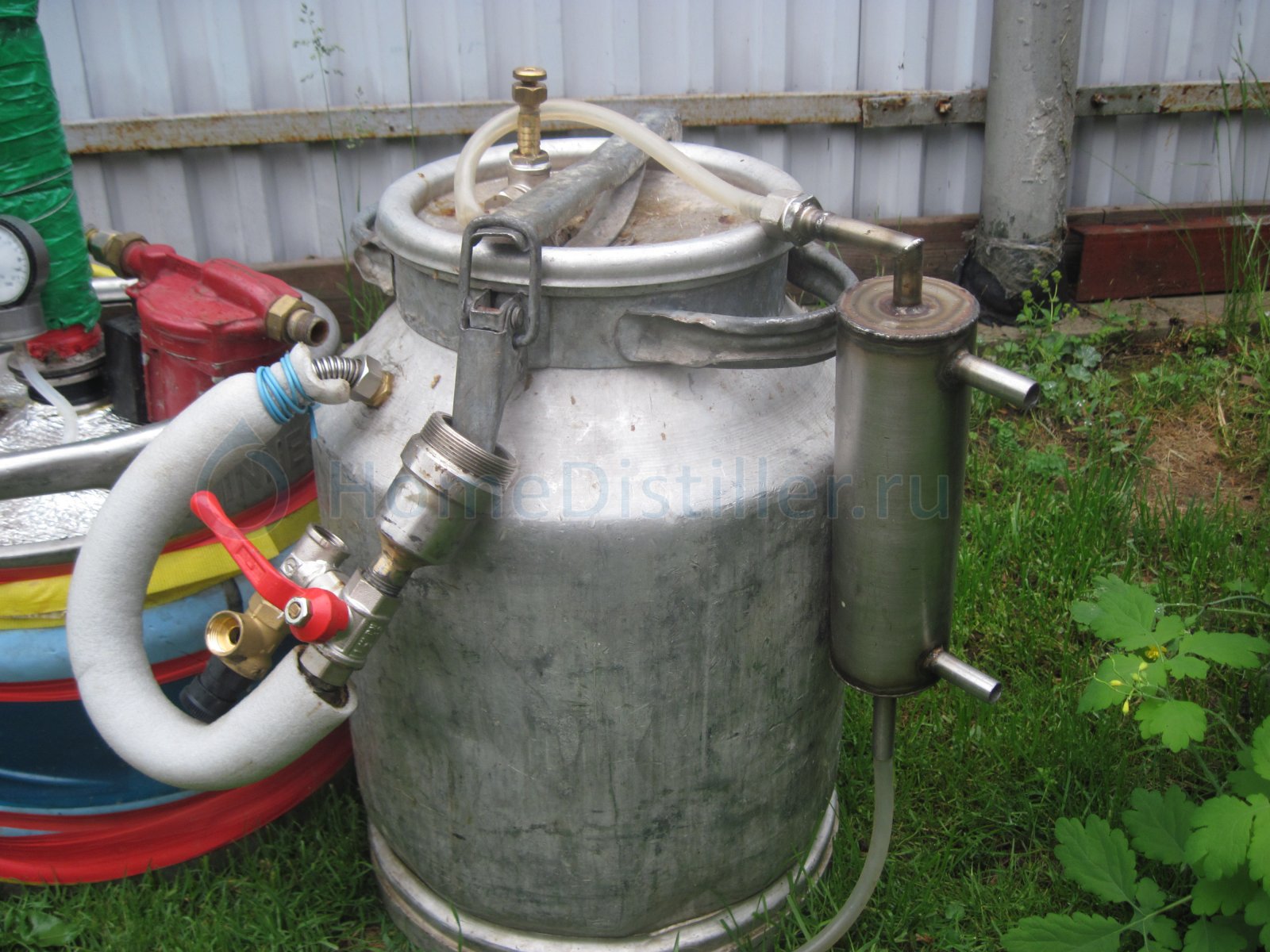

Такой же переходник и для подсоединения фляги.Из приборов имеются прессостат,манометр, диммер на 4кВт, электронный контроллер температуры, нагрузочные клещи (амперметр). Охлаждение - замкнутый контур ,через ёмкость три куба ,циркуляционным насосом. Димрот переваривает 4,2 кВт .Отбор регулируется вентилем из нержавейки. Пайка сделана серебром .
Месяц гнал паром СС из сахорно-зернового сырья .Нагнал 25 литров.
При первой ректификации захлёб был при 2,8кВт гнал на 2,6 кВт,отбор голов при 1,2 кВт отобрал 800 гр за 6 часов. Затем тело 9 литров за 6 часов и три литра  хвостов.Не понравилось ,решил отобрать побольше голов,и добавить в колонну мочалок. При первой перегонке нарушилось охлаждение, ,через ТСА произошёл выброс паров СС , длилось это не долго но ....- выводы сделал. При второй перегонке,после того как колонна стабилизировалась ,на  трубку СА установил на прессостат и через него и магнитный пускатель запитал тэны. Получилось всё замечательно.
После добавления мочалок захлёб происходит при 2,6 кВт ,рабочей режим 2,2 кВт .Отбор голов при 1,2 кВт . Вчера начал вторую ректификацию. Залил 25 литров СС укрепил их до 40*,  3 кВт разогревают 25 литров СС до 78 * около 40 минут. Дефлегматор становится тёплым ,температура в 30 см от куба 60*,через 10 минут -захлёб. Установил мощность на 2,2 кВт (10А) ,час работы на себя ,температура в колонне падает до 54*, затем отключил большой тэн , включил тэн 1,2 кВт и начал отбор  голов .Отбирал 20 часов ,отобрано 850 грамм,у колонны не сидел,даже ночь спал спокойно . Если что то произойдёт, то повысится давление в колонне и прессостат отключит её.
По моим расчётам с 25 литров  СС  40 *надо ещё грамм 150 голов отобрать. Хочется получить 10 литров спирта,ну и пару литров хвостов. По АСП -3 Головы 93* , тело примерно  96,5* .  При 2,2 кВт объём флегмы 7 литров  , значит максимум колонны 1,75 литра в час. Отбирать думаю в районе 1 литра в час.
Народ , допустим тело отбираю при давлении 20 единиц и температуре колонны 55*(при начале отбора). При какой температуре хвосты ловить(примерно)?
