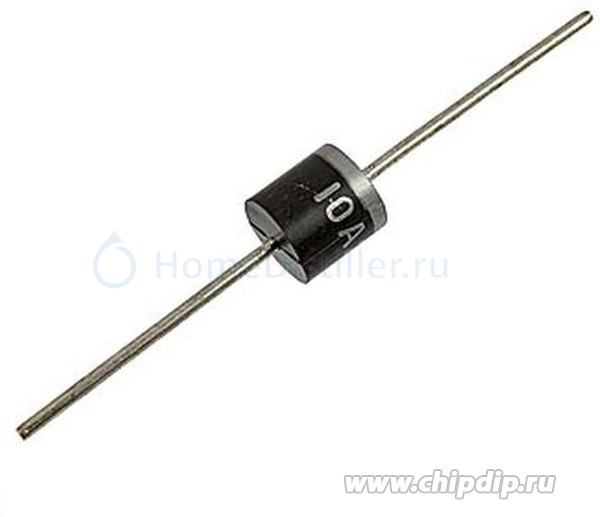

Kotische, "небольшой" это что бы 50Вт рассеять на номинале, а радиатор еще и изолировать придется, почему бы не набрать гирляндой 10A10, Диод 10А 1000В [P-600] можно подключать ТЭН 4,5кВт (20А) изображение_2022-09-11_202712202. Полезные товары с AliExpress и других магазинов. Поиск и обсуждение. AliExpress. Товары и услуги.
Почему то ссылка не на делитель мощности а на рецепт вермута ....
sersaz
Профессор
14RUS
4K 1.3K
Отв.19143 12 Сент. 22, 02:08
Newocelot, скопипасти!
dee
Научный сотрудник
Минск
8.6K 2.3K
Отв.19144 12 Сент. 22, 09:28
Андрей, я подумал что ТЭН у тебя вряд ли больше 4,5кВт а это значит что ток через него меньше 20А, 10А в одну сторону и 10А в другую сторону, для токов до 10А не нужен диод на 70А, в корпусе P-600 его можно зажать прямо на клеммы выключателя или подпаять на провод.
осуществляется проверка страницыАндрей, 12 Сент. 22, 12:46
Глючит оно. Ну не может такого быть, чтоб все ссылки были косячные. Сколько помню этот go.php всегда работал через раз. Похоже, он ничего кроме ответа 200 не понимает
sereg0028
Кандидат наук
орел
304 26
Отв.19150 12 Сент. 22, 13:19 (через 18 мин)
вот много таймеров и т.д.
Добавлено через 2мин.:
. Ссылка
Добавлено через 2мин.:
Elemag электроника так называется
pivnaykus
Профессор
ЯНАО
7.8K 1.9K
Отв.19151 12 Сент. 22, 13:47 (через 28 мин)
sereg0028, ссылки не работают 2022-09-12_15-45-56. Полезные товары с AliExpress и других магазинов. Поиск и обсуждение. AliExpress. Товары и услуги.
Добавлено через 2мин.:
вставь ссылку https ://www.youtube.com/ и после https сделай 3 пробела.
Добавлено через 1мин.:
тогда я смогу её в ручную вставить в адресную строку браузера.
можно поставить диоды параллельноdee, 12 Сент. 22, 12:54
Диоды очень плохо паралелятся из за сильно нелинейной ВАХ и положительного температурного коэфициента. Нужно резисторы низкоомные последовательно включаять - лишний гимор.
На диоде падает напряжение 0.6÷0.8 В почти не зависящее от тока, 4 КВт ТЭН ботребляет от 220 В ток 20А. Умножим 20А на 0.8 В получим 16 Вт рассеиваемой на диоде мощности. Для такого корпуса это не смертельно, но грется будет весьма ощутимо, а если в корпус пластиковый спрятать то и перегреться может. Так что я бы НЕБОЛЬШОЙ радиатор всё же поставил.
сообщение удалено
pivnaykus
Профессор
ЯНАО
7.8K 1.9K
Отв.19153 12 Сент. 22, 14:12 (через 12 мин)
Вот дешёвый с бесплатной доставкойpivnaykus, 12 Сент. 22, 13:47
Таким образом, если последовательное включение является вполне оправданным для повышения максимального обратного напряжения, то параллельное соединение диодов не является эффективным способом увеличения прямого тока из-за наличия дешёвых мощных диодов.
Из-за неоднородности пишут, что всегда в группе будет одно слабое звено. Мне на 3кВт, но думаю нужен минимум 2х запас, если речь о Китае.
ПС В go.php был косячек от позавчерашнего дня, поправил щас.
dee
Научный сотрудник
Минск
8.6K 2.3K
Отв.19155 12 Сент. 22, 14:27 (через 14 мин)
Мне на 3кВт, но думаю нужен минимум 2х запас, если речь о Китае.Андрей, 12 Сент. 22, 14:13
Это всего 6,5А, справится. Последнее время такую мелочь предпочитаю брать в местном магазине радиодеталей сразу а не ждать доставки. У китайцев бывают отмены, проблемы с доставкой и качеством товара. Ждешь отправку товара две недели потом хреняксь "delivery canseled" p/s на добрый толк при последовательном соединении диоды тоже шунтируют
но грется будет весьма ощутимо, а если в корпус пластиковый спрятать то и перегреться может.Kotische, 12 Сент. 22, 14:00
Не зря в даташте пишут про длинные ножки, паяй на кабель и он будет теплоотводом.
pivnaykus
Профессор
ЯНАО
7.8K 1.9K
Отв.19156 12 Сент. 22, 15:01 (через 35 мин)
Мне на 3кВт,Андрей, 12 Сент. 22, 14:13
1кВт=4,5А 3кВт=13,5А т.е. надо порядка 15-16А
подключив к тену?Андрей, 11 Сент. 22, 19:45
Да
dee
Научный сотрудник
Минск
8.6K 2.3K
Отв.19157 12 Сент. 22, 15:03 (через 2 мин)
pivnaykus, диод пропускает только половину тока да и стандарт напряжения 230В, уже давно.
pivnaykus
Профессор
ЯНАО
7.8K 1.9K
Отв.19158 12 Сент. 22, 16:34
пропускает да, но обратный ток должен быть не меньше, нагрузочного, а лучше с запасом процентов в 30%
Добавлено через 2мин.:
напряжения 230Вdee, 12 Сент. 22, 15:03
смешно на самом деле, может в у вас в европах так, у нас 218-222 гуляет. 230 никогда не видал.
gol_avto
Доцент
Москва-Серпухов-Анапа
1.5K 510
Отв.19159 12 Сент. 22, 17:14 (через 41 мин)
у нас 218-222pivnaykus, 12 Сент. 22, 16:34
Так это ж счастье и какое! 105-120, максимум 130в - во житуха, и это матушка Россия, знаменитый Краснодарский край.
