Парогенератор

Со временем он может забиться крупой/мукой/зерном - для прочистки придется разбирать и распрямлять гофру,AlShoker, 24 Июня 25, 20:48

поставь фитинг с заглушкой с глухого конца, перегнал, заглушку открутил, прогнал воды и всё вылетело, мыть, лучше, сразу после использования, не ждать когда всё присохнет, разгибать не надо, рано или позно переломится по пропилам.

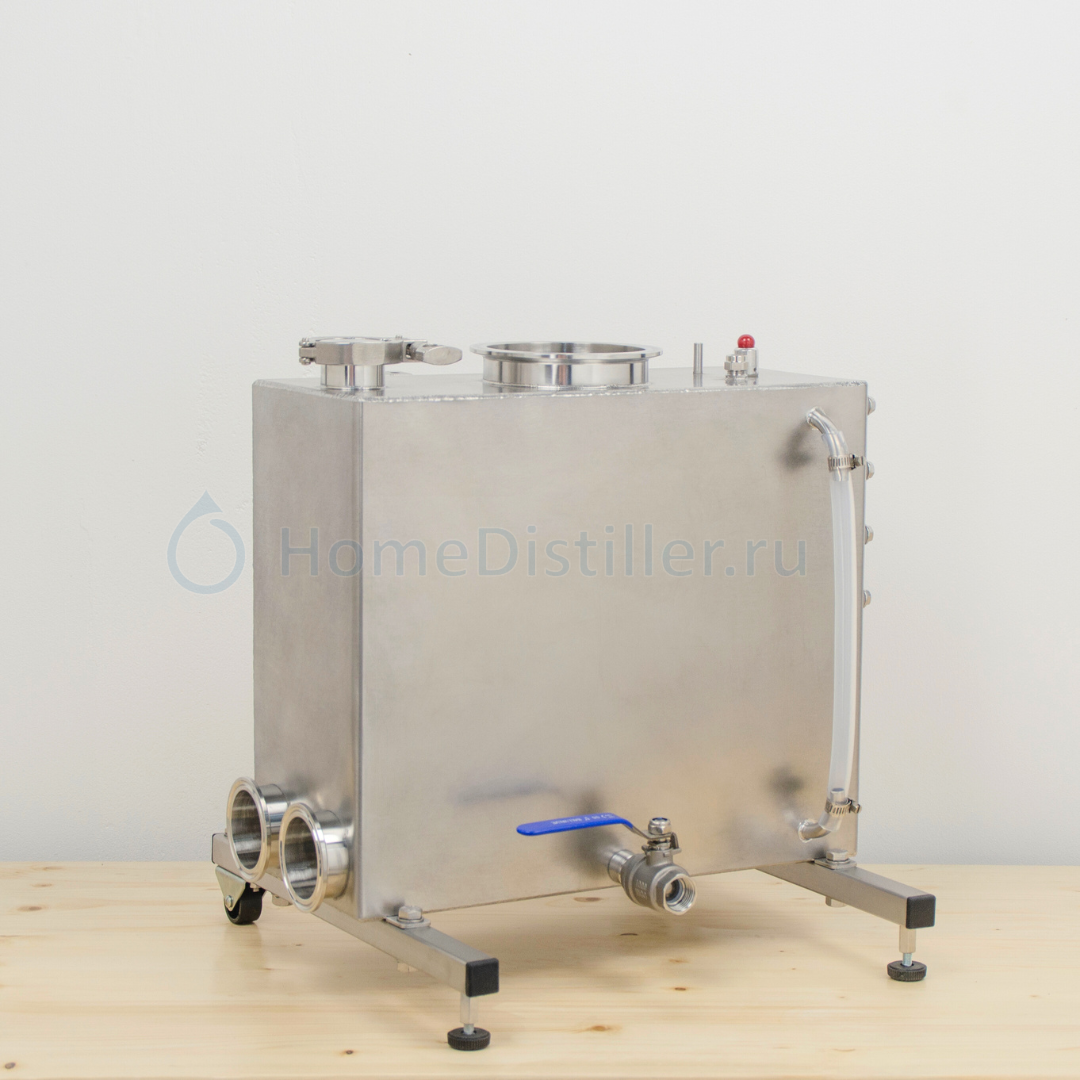

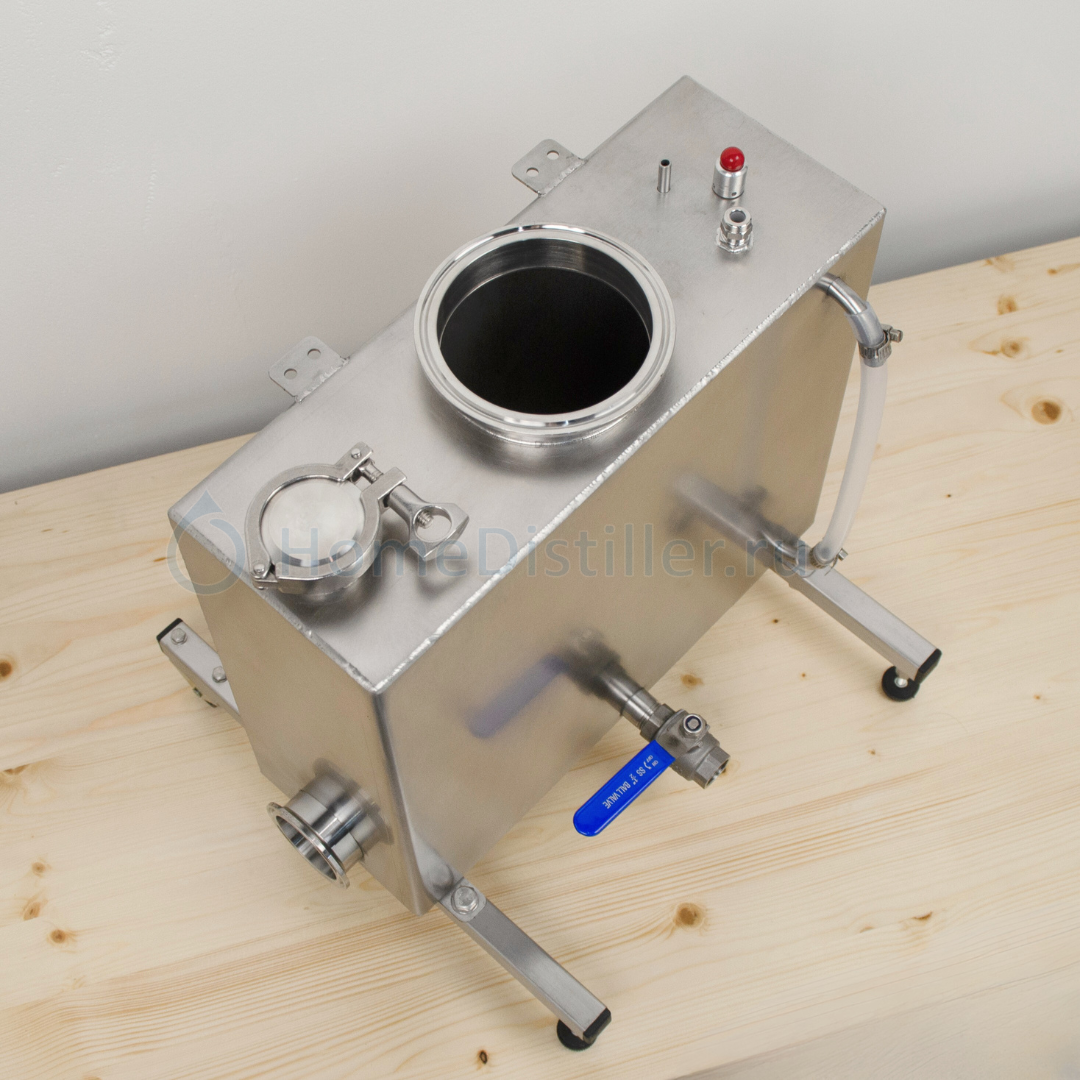

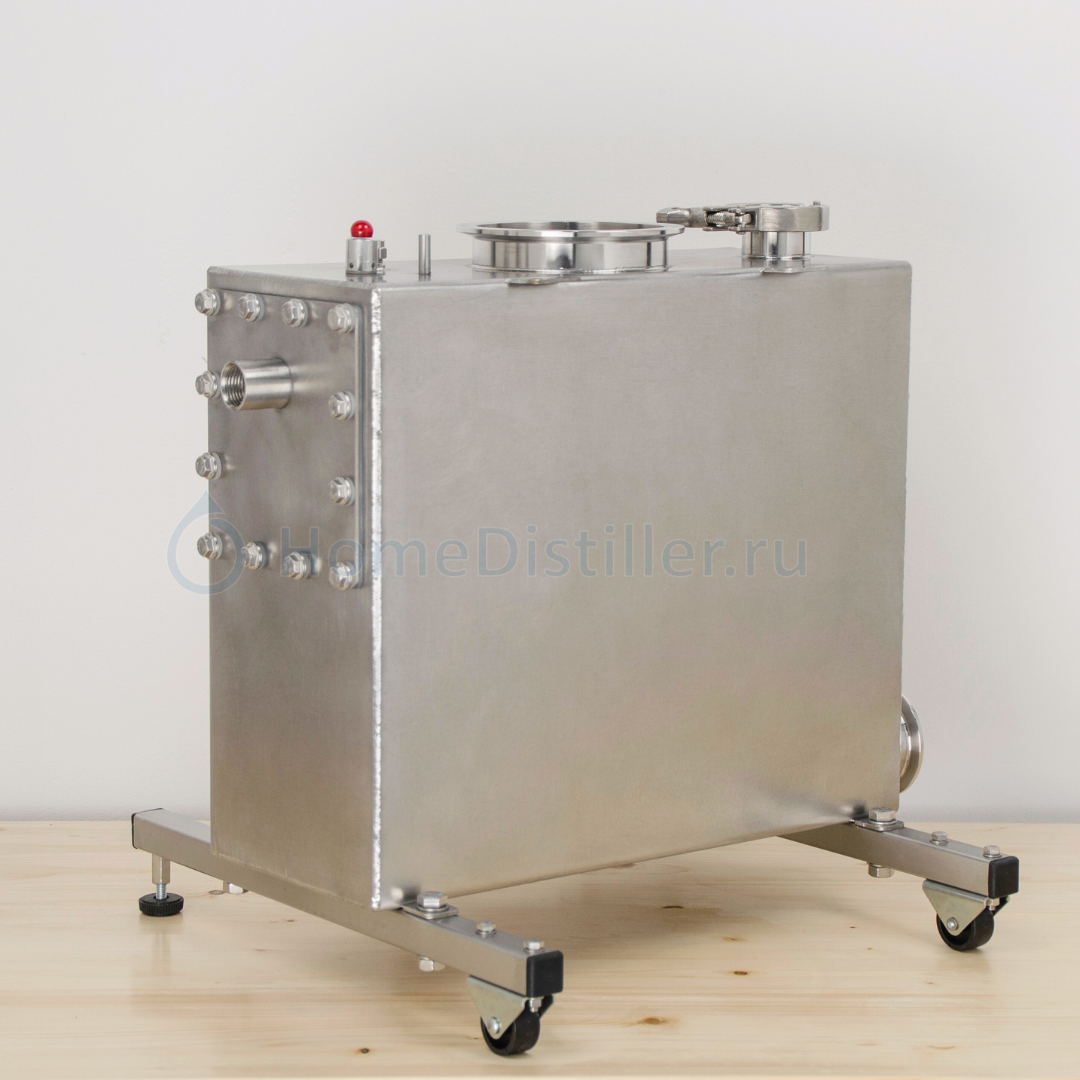

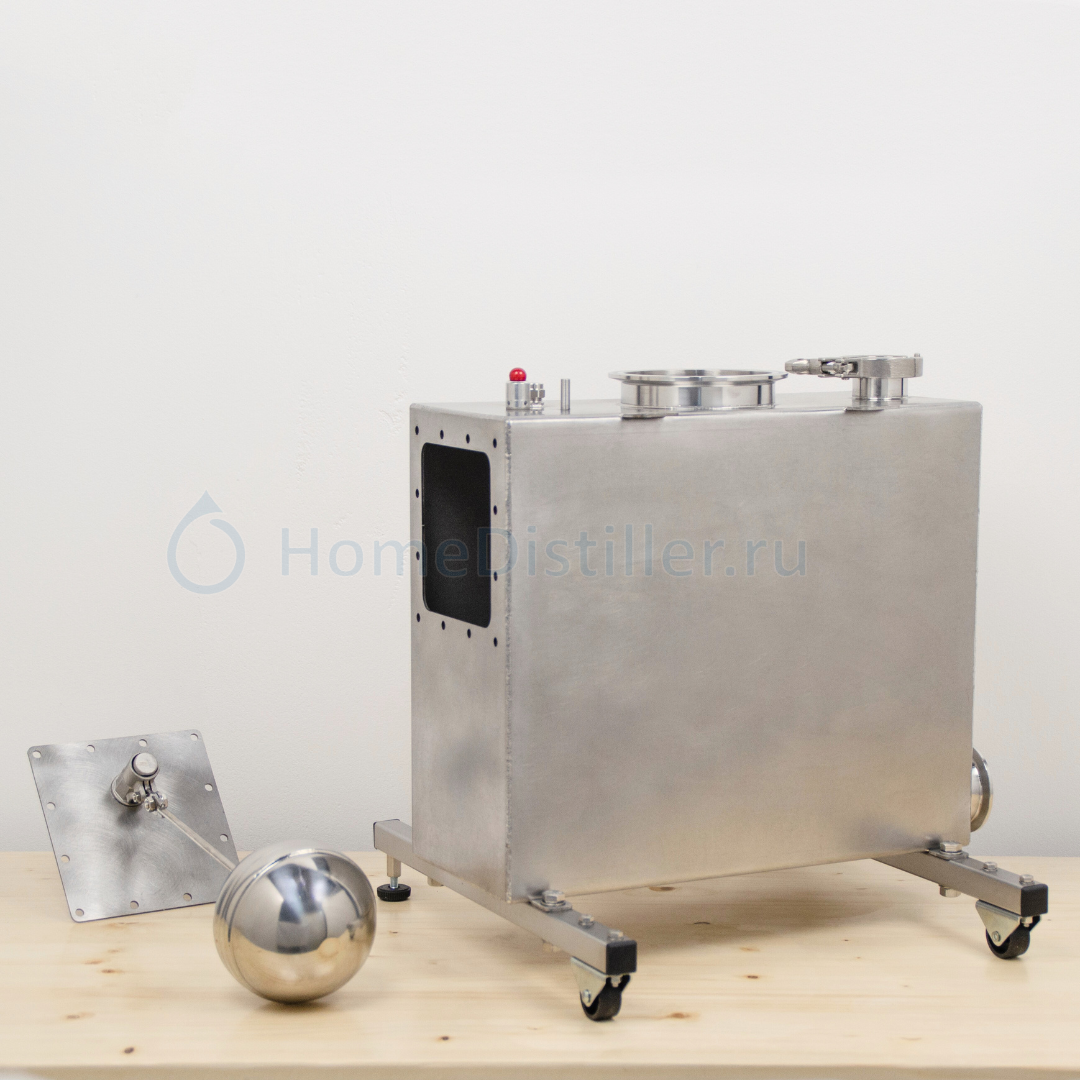

Видел в продаже такой непрерывный парогенеротор объемом 13л.
Стоимость около 22-25 тыс. руб.

Из плюсов: Красивый.
Из минусов - поплавок будет постоянно стучать, дорогой.
Намного дешевле (в 2,5 раза!!!) будет купить куб на 20 л с клампом под тэн и крышку с 1,5-2" клампом (стоимость около 7000р.), просверлить 4 отверстия и прикрутить 2 уголка для смотровой трубки, кран с капельной подачей воды и переходник под манометр. Настроить подачу воду под скорость испарения.
Пароген обойдется максимум в 8-9 тыс. руб. Всё!

2. Какие недостатки видите?AlShoker, 25 Июня 25, 13:31

как организован предподогрев воды поступающей - не увидел.
отсекатель брызг - тоже не виден ( наверное его нет ).

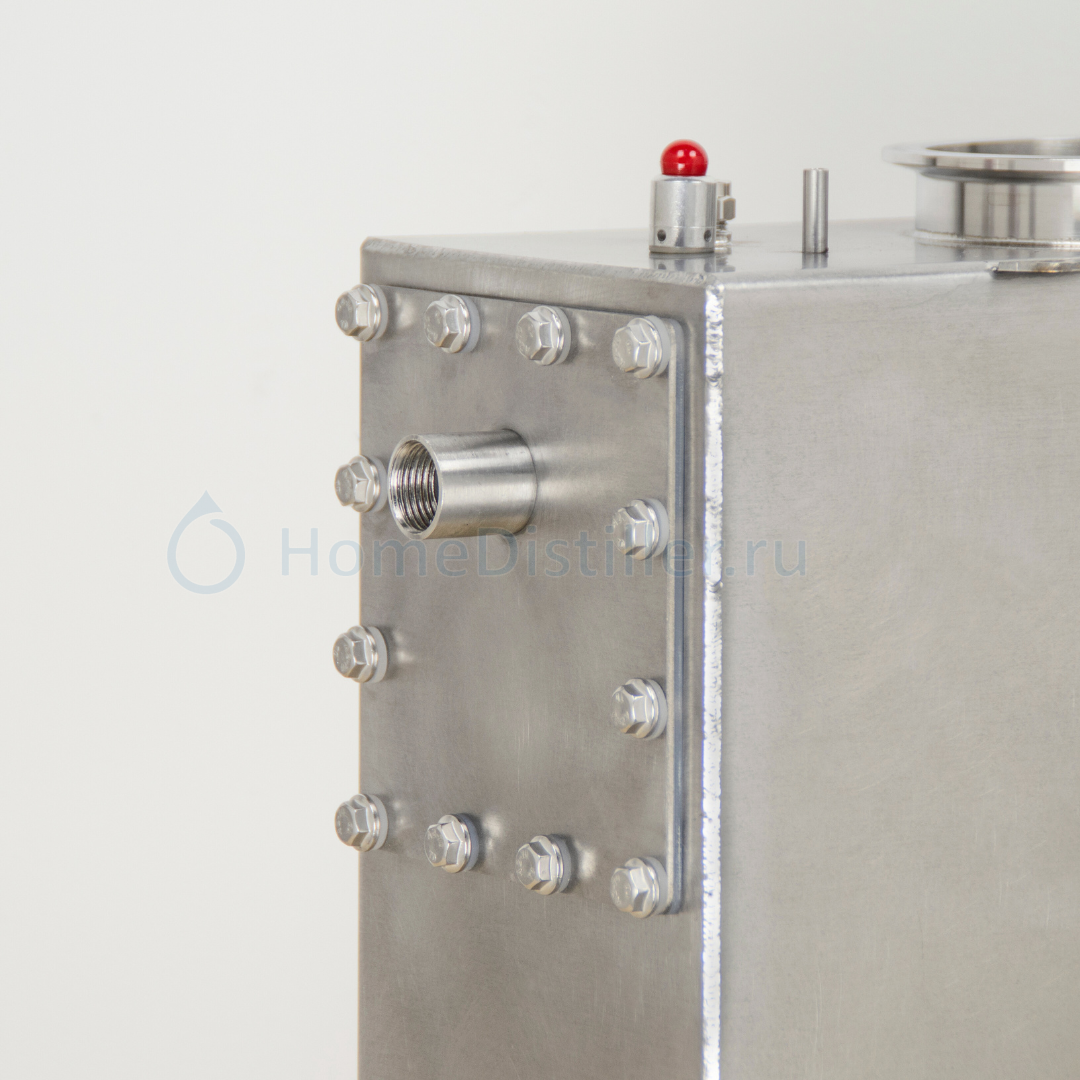

на последнем фото - чето ненравится герметизация.
цена приятная (с точки зрения производителя

)

3. Если вода выкипела и не поступает в бак, температура в баке повысится или понизится и на сколько?AlShoker, 25 Июня 25, 13:31

защита от сухого ТЭНа как организована? - не увидел, а это перегорание ТЭНа

поставить НБКAlShoker, 25 Июня 25, 13:31

лучше к стене прикрепить, а пар в НБК подавать через утепленную нерж.гофру

осталось просверлить отверстия в барбатереvi, 20 Апр. 25, 19:27

Со временем он может забиться крупой/мукой/зерном - для прочистки придется разбирать и распрямлять гофру,AlShoker, 24 Июня 25, 20:48

У меня первый барботёр был круглый, на муке забился, второй типа клюшки с резьбовой заглушкой на конце, почистить стало проще, следующий вариант, просто ровная труба, без всяких барботёров с отверстиями, работало нисколько не хуже.

Добавлено через 11мин.:

AlShoker, На поплавок внимание обрати, если он стоит в общей камере, там же где и тены работать не будет, делал подобный пг, если поплавок в камере, во время кипения его сильно болтает, в итоге камера не контролируемо заполняется под завязку.

На поплавок внимание обрати, если он стоит в общей камере, там же где и тены работать не будет, делал подобный пг, если поплавок в камере, во время кипения его сильно болтает, в итоге камера не контролируемо заполняется под завязку.Master_1, 26 Июня 25, 11:41

Да, многие про это пишут. Слушать несколько часов стук по стенкам - то еще удовольствие. )

как организован предподогрев воды поступающей - не увидел.
отсекатель брызг - тоже не виден ( наверное его нет ).

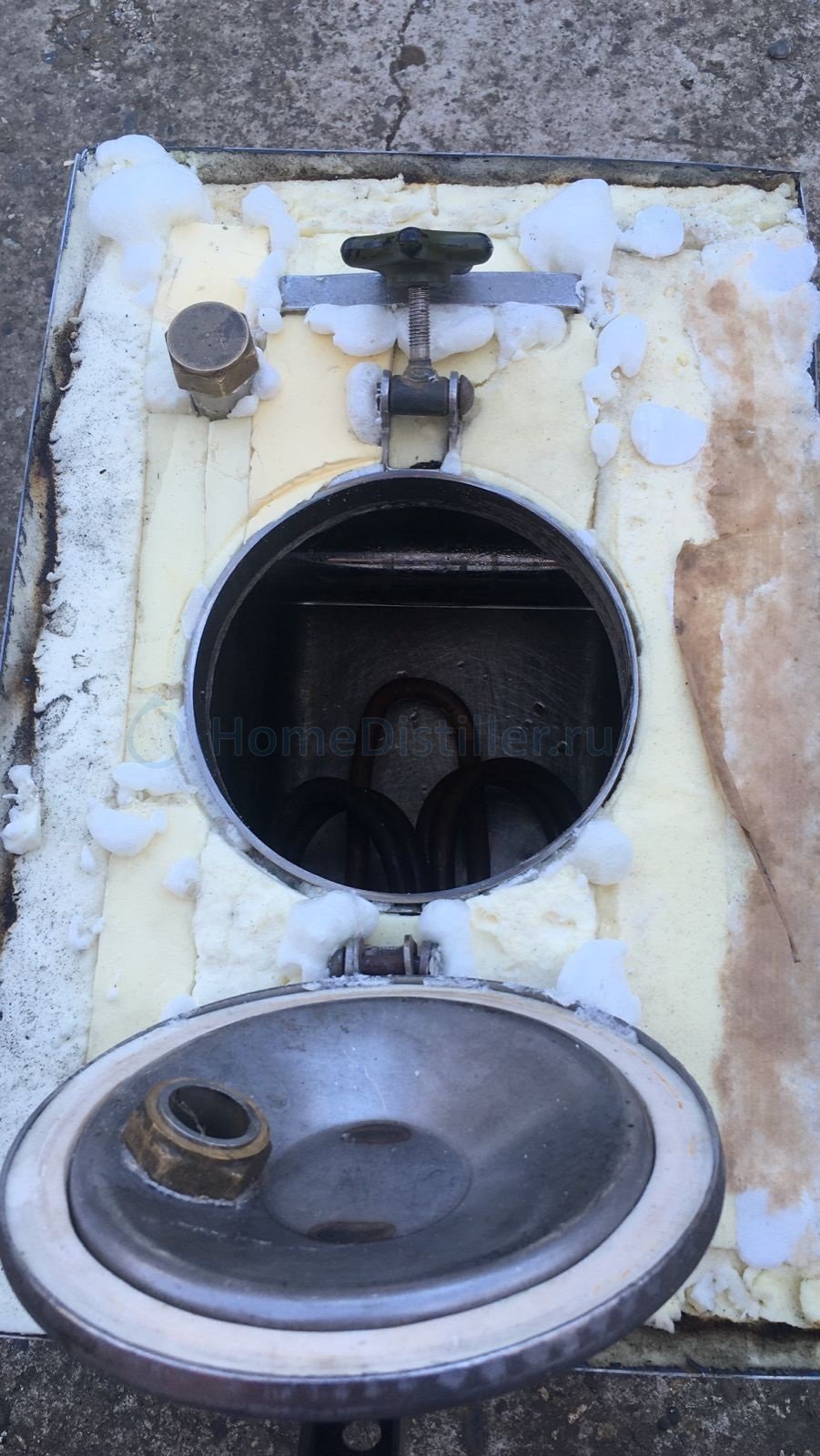

на последнем фото - чето ненравится герметизация.SedoY, 26 Июня 25, 05:56

Предподготовки скорее всего нет, но можно купить отдельно у других производителей. У Игоря223 на сайте виде подобный гаджет. Ну или кусок медной трубки изогнуть змеевиком и приложить к баку парогенератора и утеплить сверху, за 15 мин наверняка нагреется до 80-90 гр.

защита от сухого ТЭНа как организована? - не увидел, а это перегорание ТЭНаSedoY, 26 Июня 25, 05:56

В первом сообщении писал, при необходимости и желании можно поставить самому термодатчики с отключением тэна при понижении температуры (переливе воды) и повышении температуры (если закончится вода).
В любом случае, переделки из скороварок более опасные. ) Ну и работу таких устройство нужно контролировать каждый 15-30 мин., недостаток воды можно увидеть по трубке.

Добавлено через 1ч. 16мин.:

AlShoker, На поплавок внимание обрати, если он стоит в общей камере, там же где и тены работать не будет, делал подобный пг, если поплавок в камере, во время кипения его сильно болтает, в итоге камера не контролируемо заполняется под завязку.Master_1, 26 Июня 25, 11:41

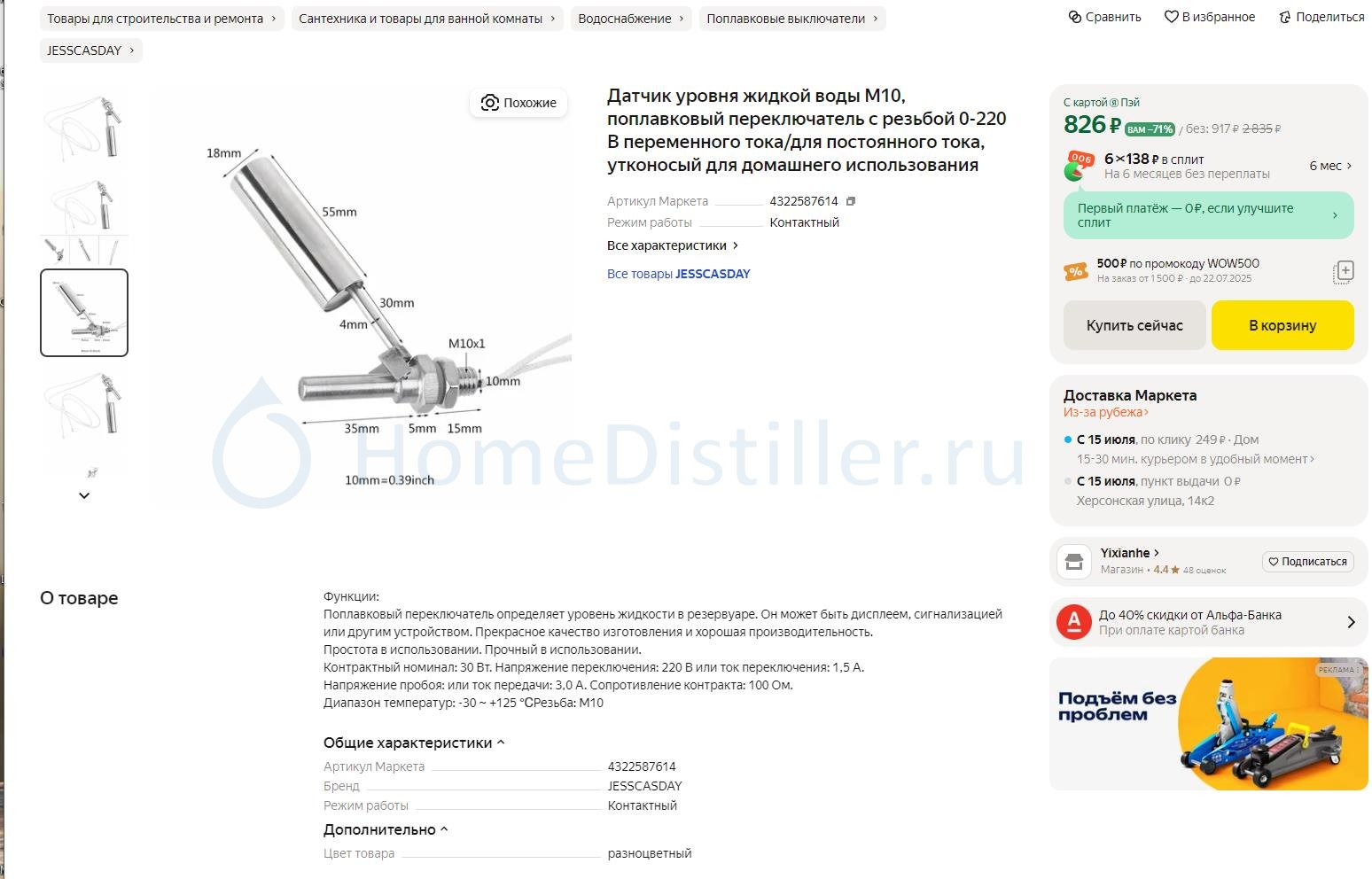

В догонку: есть компактные поплавочные датчики для клапана. Можно сбоку куба прикрутить и внутри наварить отсекающую пластину от бульков.

Еще как вариант, сверху поплавка (внутри куба) можно приколхозить какой-то ограничитель,AlShoker, 26 Июня 25, 12:24

Ограничитель.., не знаю как он себя по ведёт во время работы, там нужна добавочная ёмкость, у меня поплавок в трубе.

Предподготовки скорее всего нетAlShoker, 26 Июня 25, 12:24

С механическим поплавком вода поступает постоянно, если есть запас по мощности, то предподогрев и не нужен, когда элклапан там вода подаётся порциями, там без подогрева ни как.

у меня поплавок в трубеMaster_1, 26 Июня 25, 15:20

Можете фотку скинуть, как он там работает?

термодатчики с отключением тэна при понижении температуры (переливе воды) и повышении температуры (если закончится вода).AlShoker, 26 Июня 25, 12:24

инертность большая - не успевает, этот путь давно пройден. поплавки тоже нафиг с магнитами - магниты в температуре слабеют - ненадёжно. я стал к электродам в воде склонятся ( пока не до танцевал на этих граблях)))

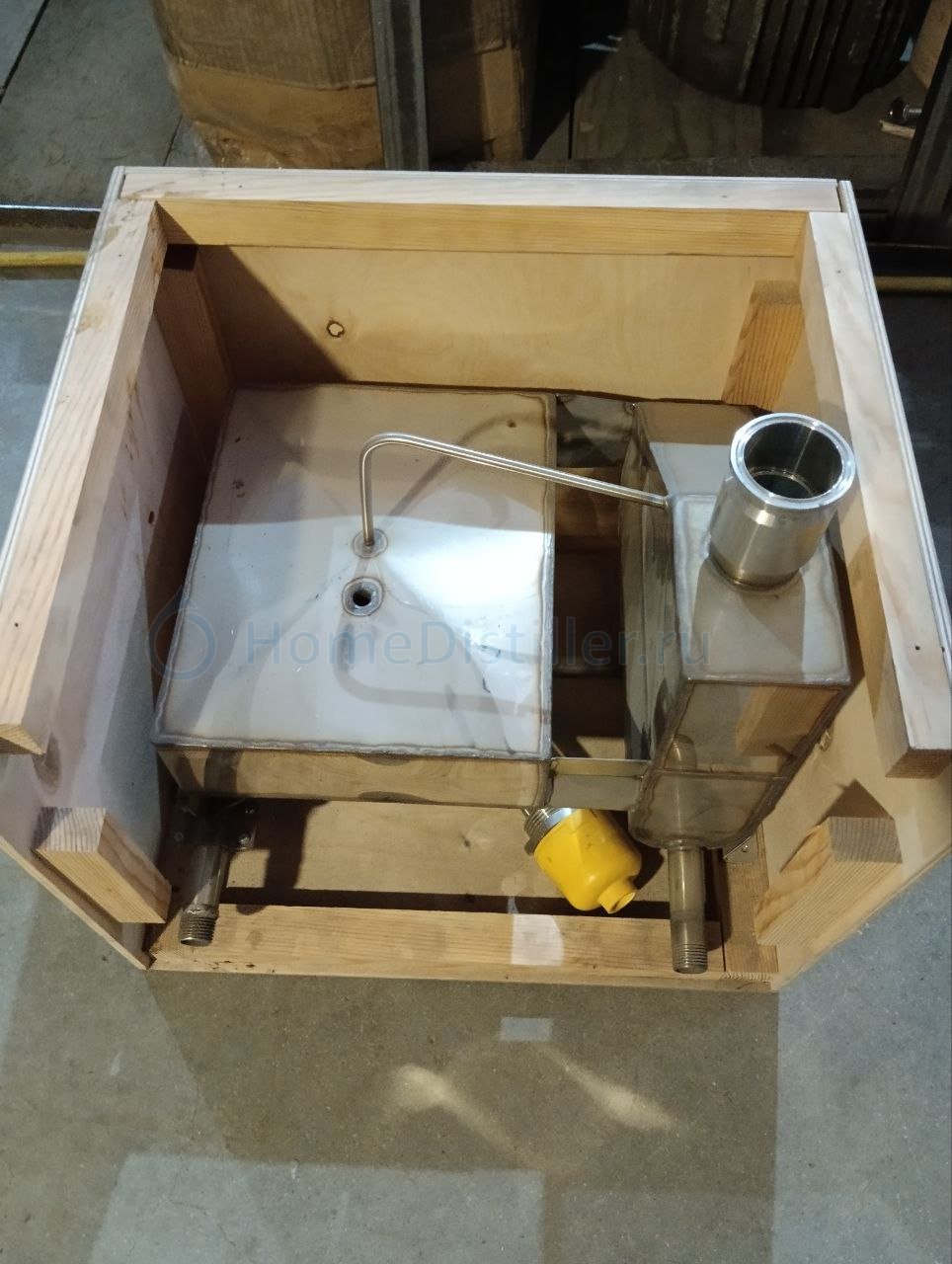

завтра , если вспомню - выложу тут фотки НПГ тэнового, удачной испытанной конструкции. лежал вроде один не проданный почти доделанный

я стал к электродам в воде склонятся ( пока не до танцевал на этих граблях)))SedoY, 26 Июня 25, 18:55

Если "электроды", то это уже электроклапан нужен. А с клапаном будет резки заброс воды, нужно тогда воду подготавливать (греть).

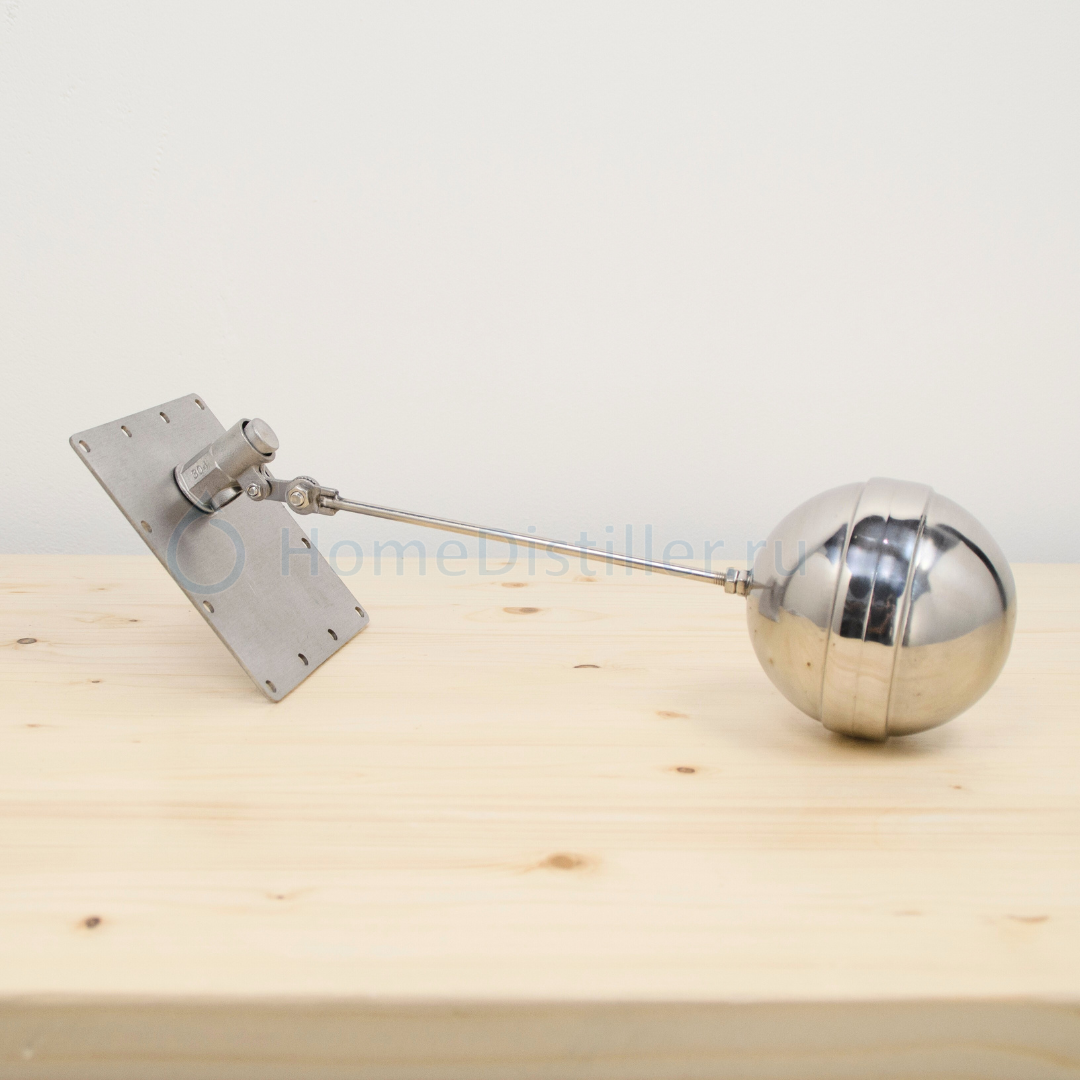

А что не так с унитазным поплавком? Если правильно отрегулировать, поставить над поплавком ограничитель, чтобы сильно не прыгал вверх, пережать краном напор на входе и будет понемногу воду пропускать малыми струйками?

поплавки тоже нафиг с магнитами - магниты в температуре слабеют - ненадёжно.SedoY, 26 Июня 25, 18:55

Спасибо, тоже верно!

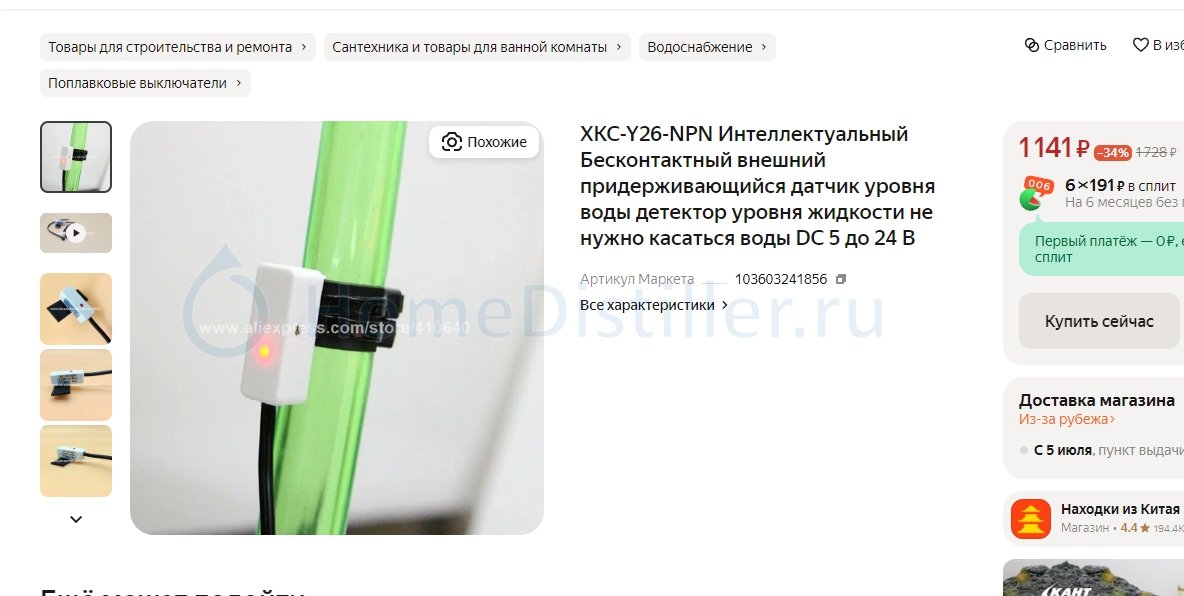

Вот еще один вариант датчика, только не понял принцип его работы.

Может вообще по другому решить эту проблему с датчиком и этой беспрерывностью воды?
Я попробую так:
1. Какой критический объем воздуха должен оставаться в баке? Ну, например 20%. Поставлю отметку, где в баке начинаются эти 20% и настрою унитазный поплавок, чтобы срабатывал только на этой высоте.
2. Зная средний расход воды при максимальной мощности моего тэна (к примеру 4,5 квт) и зная примерно среднее кол-во испарения воды за 1 кВт/час около 1,6 л. буду ориентироваться на испарение воды около 7.2 л в час. При помощи игольчатого крана перед унитазным клапаном, после закипанию воды в парогенераторе, настрою подачу воды на скорость около 6,8-7 л. Как минимум на 7 ч. этого убывающего остатка в парогенераторе хватит, чтобы перегнать около 15л. спирта-сырцы. Для зерновых браг такое кол-во СС для рядового винокура с 36-67 л кубом - достаточно.
3. На блютузном термометре настрою извещение на изменение температуры в ПГ от <100 и >110гр.
4. Ну и на экстренный вариант, если я стану недоступным для ручной регулировки, поставлю 2 термордатчика, один на отключение тэна при температуре >100 гр, а другой на перекрытие воды при <100гр. и реле на отключение тэна через 7ч.

Можете фотку скинуть, как он там работает?AlShoker, 26 Июня 25, 15:36

Не видно.., трубы кусок, сам клапан на молочке, поплавок в трубе. Трубу нужно больше диаметр, я косякнул 50мм поставил, запарился настраивать.

AlShoker, для перегона 120 литров браги на НБК хватает 30 литров воды в обычном парогене.
И работает как часы. У меня с электрического бойлера сделан, н/ж.

А с клапаном будет резки заброс водыAlShoker, 26 Июня 25, 19:50

электромагнитный клапан + краник регулирующий + кран все это руками закрыть когда ненадо, чтоб регулирующий не дергать

вариант датчика, только не понял принцип его работы.AlShoker, 26 Июня 25, 19:50

ультразвук какой нибудь

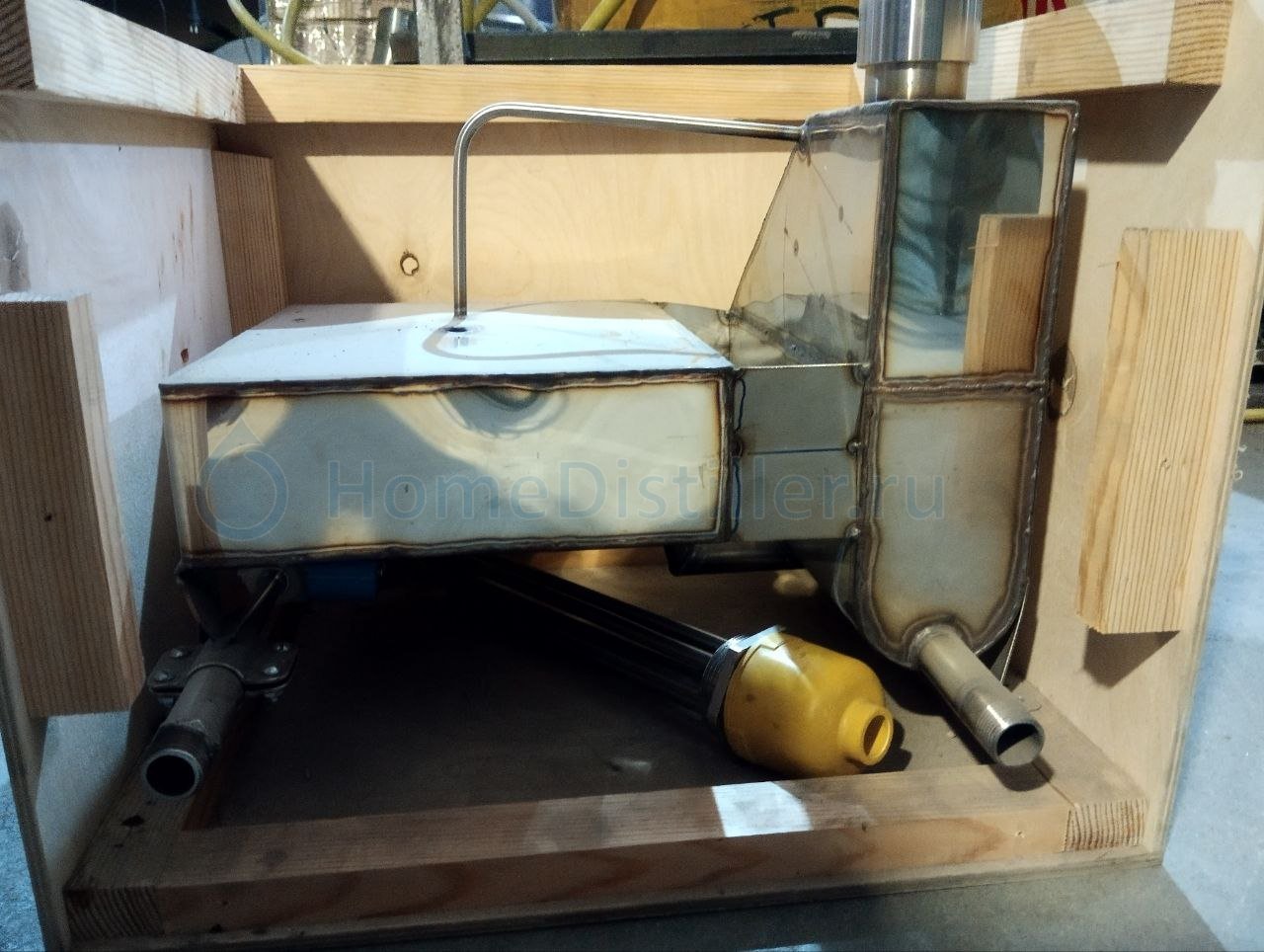

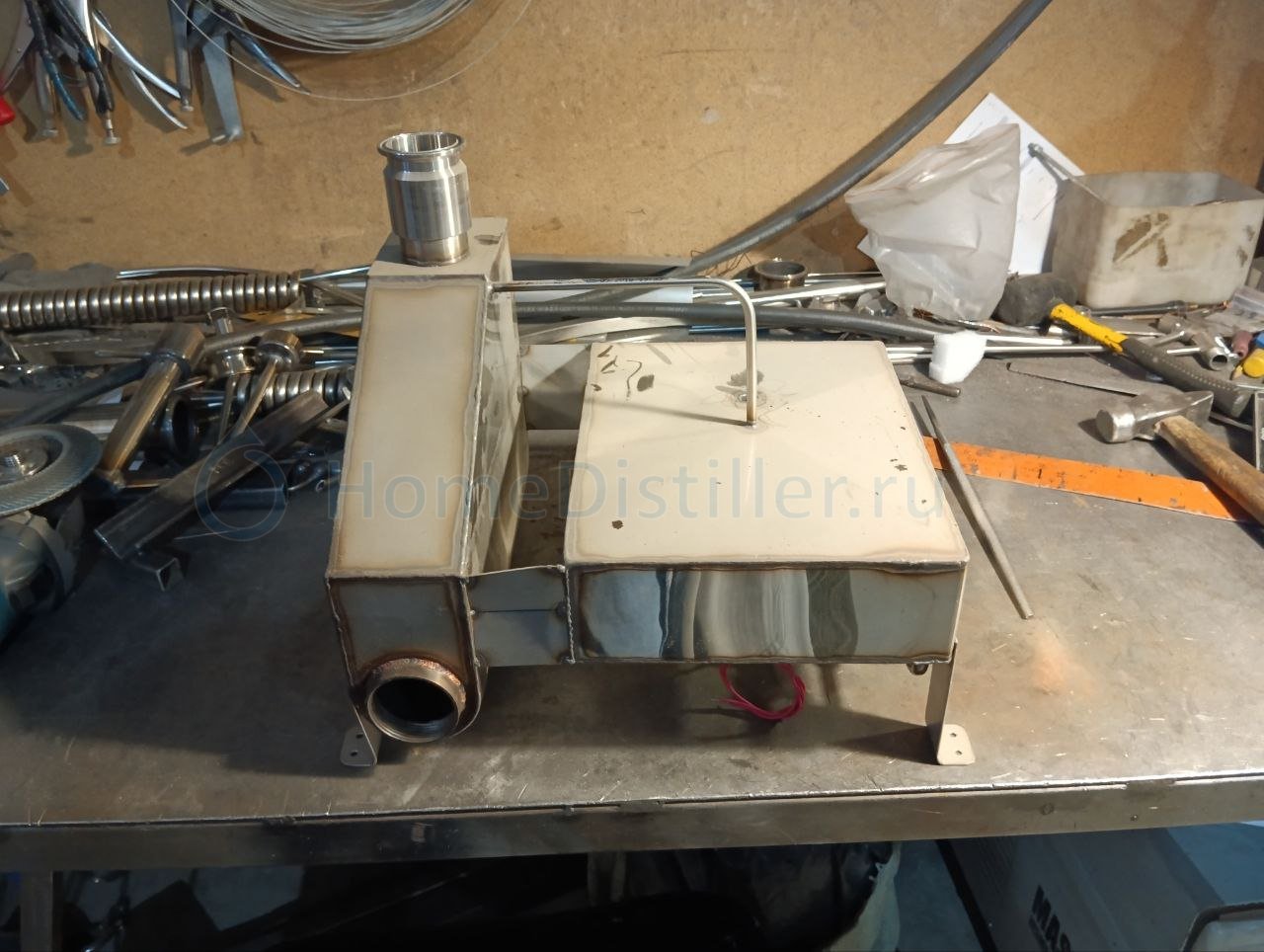

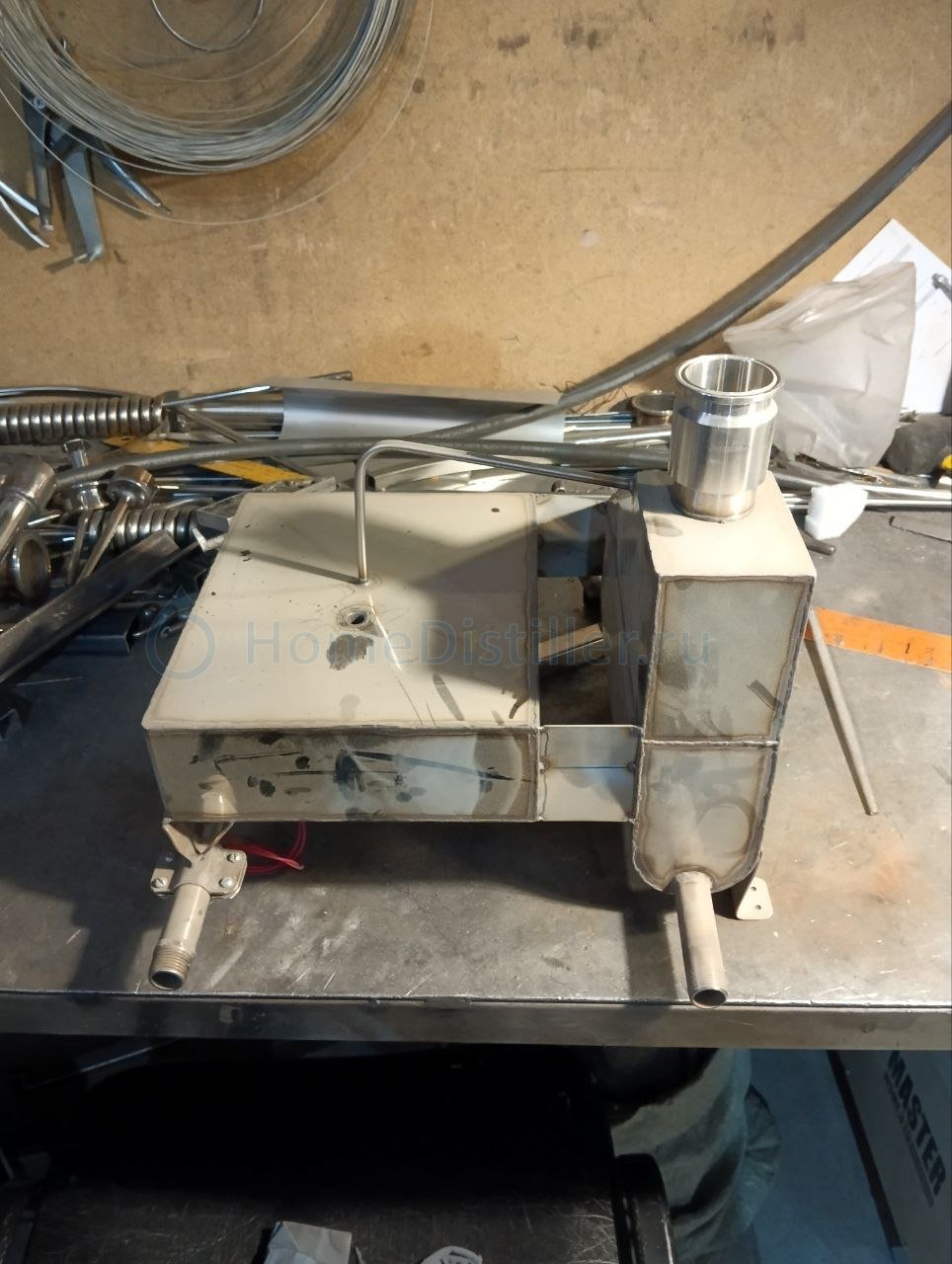

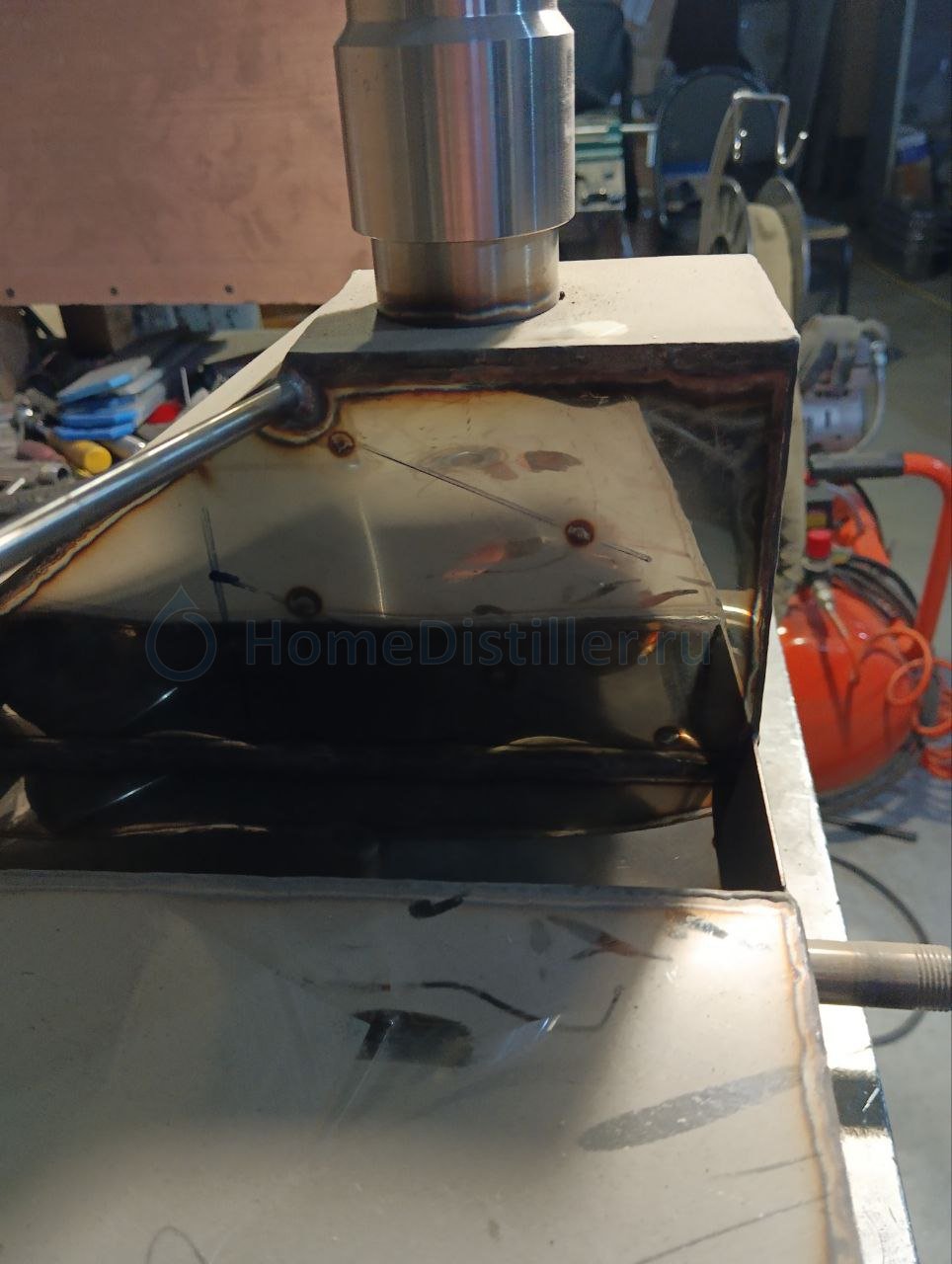

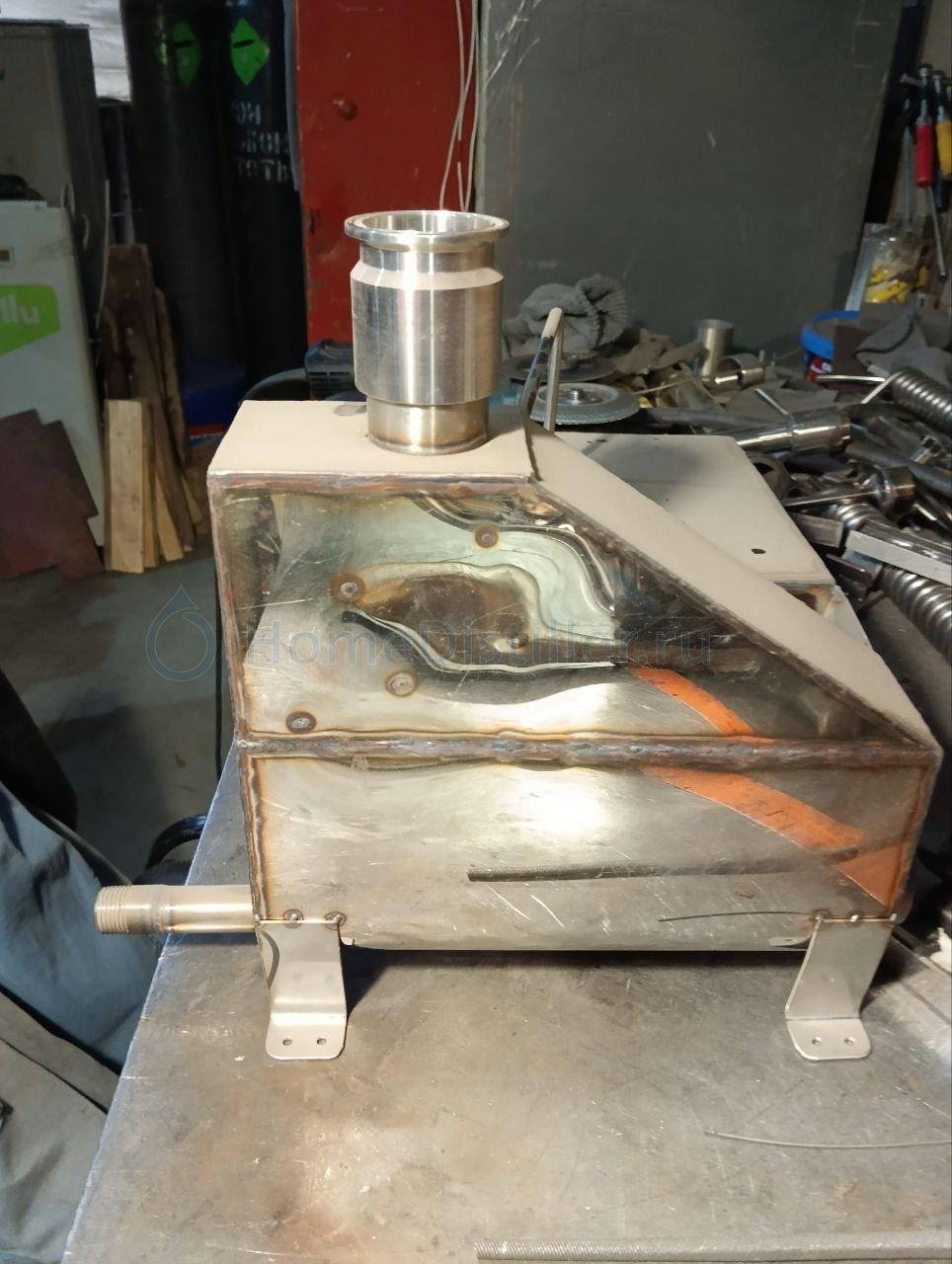

В нпг нужно разделять холодную зону набора воды и горячую зону кипения, тогда можно использовать в качестве клапанов что угодно, и магнитные поплавки, плюс быстрый старт.

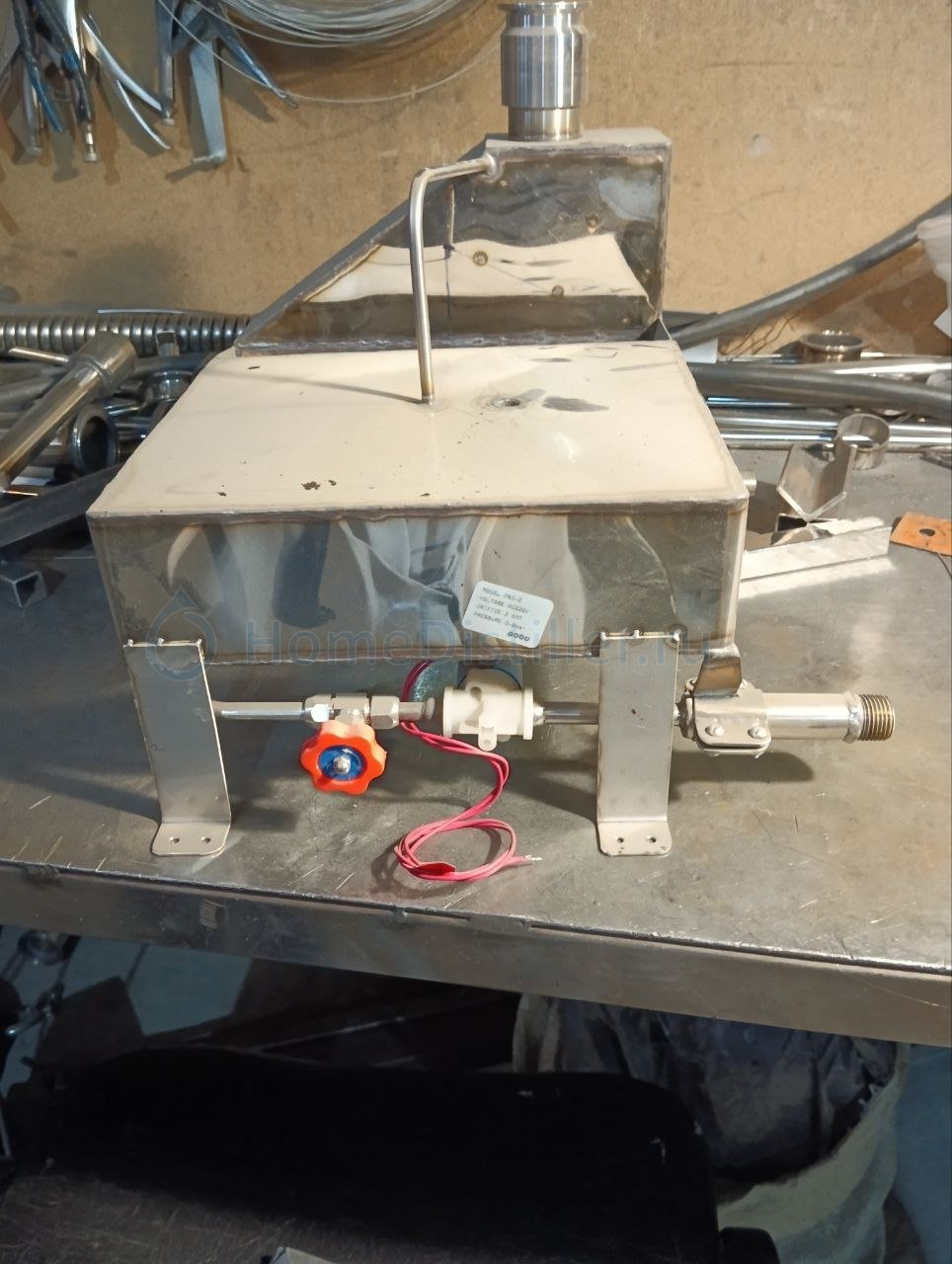

площадь кипения относится к площади буфера как 1 к 5, краник регулировочный, электромагнитный клапан, лабиринт на выходе - каплеуловитель.
выход на рабочий режим менее 2-х минут, стабильность работы. сделан под ТЭНб 6кВт

и магнитные поплавкиsvarnoy, 27 Июня 25, 06:01

удивительное дело, но магниты размагничиваются ( значит необходимо предусматривать возможность оперативной замены поплавка - расходный материал)

По вопросам. При разварке каши мощь сначала максимальная, потом я сбрасываю втрое. Что бы сильно не парило. Зависит от густоты каши и частоты перемешивания.Виктрыч, 04 Апр. 25, 08:04

Приветствую
В данном посте речь идёт о работе ПГ при заторе?

Хотелось бы уточнить.
Вот идёт перего браги в СС. Мощность ТЭНа 3 кВт. Эту мощность на всем протяжении использовать? Или можно на разогрев все 3 кВт, а затем снизить до ...? Если снизить, то до скольки без проблемно? Без потери производительности и функционала? Или все равно при снижении производительность снизится? Скорость отбора упадет.

При перегоне мощность парогена должна быть максимальной, насколько возможно. Если допустим тепло потери куба 500 ватт, а пароген 1000,то половина будет конденсироваться в нем и повышать его уровень . А если 5000, то только девятая часть. Утрировано, так как связь похитрее.
То есть гонишь на 3 квт без премудростей.

Вот блин. А я разгоняясь на 3х, а потом на 2,3 кВт выхожу.

Правда скорость отбора не замерял. Но вроде так же льет. Зато воду реже, (1 раз) доливаю. Ибо ПГ по объему не велик.

Как у Райкина старшего. Пить стал меньше, но чаще. Тра та та.
Пить стал реже, но больше. Опять тратата. (Купе на одного)

Приветствую. Озадачился парогенератором. Какого диаметра заказывать утеплитель паропровода состоящего из сильфоновой газовой подводки на концах у которого гайки на 1/2 дюйма. Чтобы влезла подводка в утеплитель. И какой покупать утеплитель, чтобы не плавился в процессе? Если ссылка, то вообще будет здорово. Длина паропровода примерно 1,2 м или 1,5 метра

vikktor, у меня так: один или два слоя джутовой верёвки (плотно обматываешь), потом одеваешь обычный трубный утеплитель (9мм толщина стенки). Диаметр сам посчитаешь, чтоб не сильно плотно было 3-4мм добавишь).
