Автономная система охлаждения (водяная)

Это же круто - доодбирать головы через ТСА.neva2012, 11 Сент. 26, 20:26

Ну я так головы отбираю: имею два дефа, охлаждение первого перекрываю, второй после поворота вниз на 180* использую как полный конденсатор и залпово конденсирую в нем пары самых злых голов. Так несколько раз. Можно автоматизировать. Зачем там что-то стабилизировать?
Тем более стабилизация температуры автономной воды регулировкой скорости вентилятора не имеет вообще никакого смысла, потому что инерционность системы получается очень огромная (охлади-ка быстро объем воды). Разумнее уж пустить байпасный контур мимо дефа, а в контур дефа воткнуть регулируемый насос постоянного тока (или трехходовый регулируемый клапан для ГВС для совсем епнутых перфекционистов).

А вообще, вы-молодцы! Браво! Уложили ниже плинтуса. Забился под корягу.sachalin-1, 11 Сент. 26, 20:47

Да ладно-ладно... Нервный и мнительный какой. Никто никого не пытается обидеть. Лови идею для автономки безо всякой электроники (только что в башку прилетела):
- покупаешь трехходовый клапан ГВС,
- выход с дефа подключаешь к тройнику - у которого один отвод в контур на слив горячей воды, второй отвод на вход горячей воды клапана.
- на вход холодной воды клапана запускаешь из контура холодную воду, что логично.
- выход клапана на циркуляционный насосик
- выход насосика на вход в дефлегматор.
- настраиваешь на клапане нужную температуру воды на входе в деф.

А зачем?neva2012, 11 Сент. 26, 20:16

Ну, здесь подразумевается открытый контур. Охлажденная вода сливается из холодильника внешнего блока в расширительный бачек. А запас воды в бачке нужен для лучшей инертности охлаждающей жидкости, исключая резкие перепады температуры в димроте.

А запас воды в бачке нужен для лучшей инертности охлаждающей жидкости, исключая резкие перепады температуры в димроте.Валерий 53, 11 Сент. 26, 21:13

Ага, большая инерционность... Ну и накой тогда регулятор оборотов вентилятора? Пусть ставят термостат и не парятся.

Лови идею для автономки безо всякой электроники (только что в башку прилетела):santax1, 11 Сент. 26, 21:00

🤣🤣🤣😁😁😁 Запал не видит... 🤣🤣🤣💥

Запал не видит...stary-stary, 11 Сент. 26, 21:16

А что, она ему раньше в башку прилетела? Ну сорри тогда. Мне-то эти стабилизации без надобности...

Ну, здесь подразумевается открытый контур. Охлажденная вода сливается из холодильника внешнего блока в расширительный бачек. А запас воды в бачке нужен для лучшей инертности охлаждающей жидкости, исключая резкие перепады температуры в димроте.Валерий 53, 11 Сент. 26, 21:13

Подаваемая мощность стабильна (надеюсь), температура в помещении резко не меняется - с чего могут возникнуть резкие перепады температуры в димроте?

Ну и накой тогда регулятор оборотов вентилятора?santax1, 11 Сент. 26, 21:15

Я где-то говорил о регулировании оборотов вентилятора?

Подаваемая мощность стабильна (надеюсь), температура в помещении резко не меняется - с чего могут возникнуть резкие перепады температуры в димроте?neva2012, 11 Сент. 26, 21:20

Демон Масквелла

Добавлено через 1мин.:

Я где-то говорил о регулировании оборотов вентилятора?Валерий 53, 11 Сент. 26, 21:21

Я это привел, как еще один голос в поддержку бесполезности регулировки вентилятором.

с чего могут возникнутьneva2012, 11 Сент. 26, 21:20

Куда денем постепенный рост t° по мере выкипания жидкости (АС)из куба, куда сдуваем тепло с радиатора?

температура в помещении резко не меняетсяneva2012, 11 Сент. 26, 21:20

Так наружный блок стоИт снаружи винокурни, а летом температура за бортом доходит до +40*. Мощность стабильна, и все стабильно.

Желательно ещё раз выложить фото радиатора.Валерий 53, 11 Сент. 26, 20:07

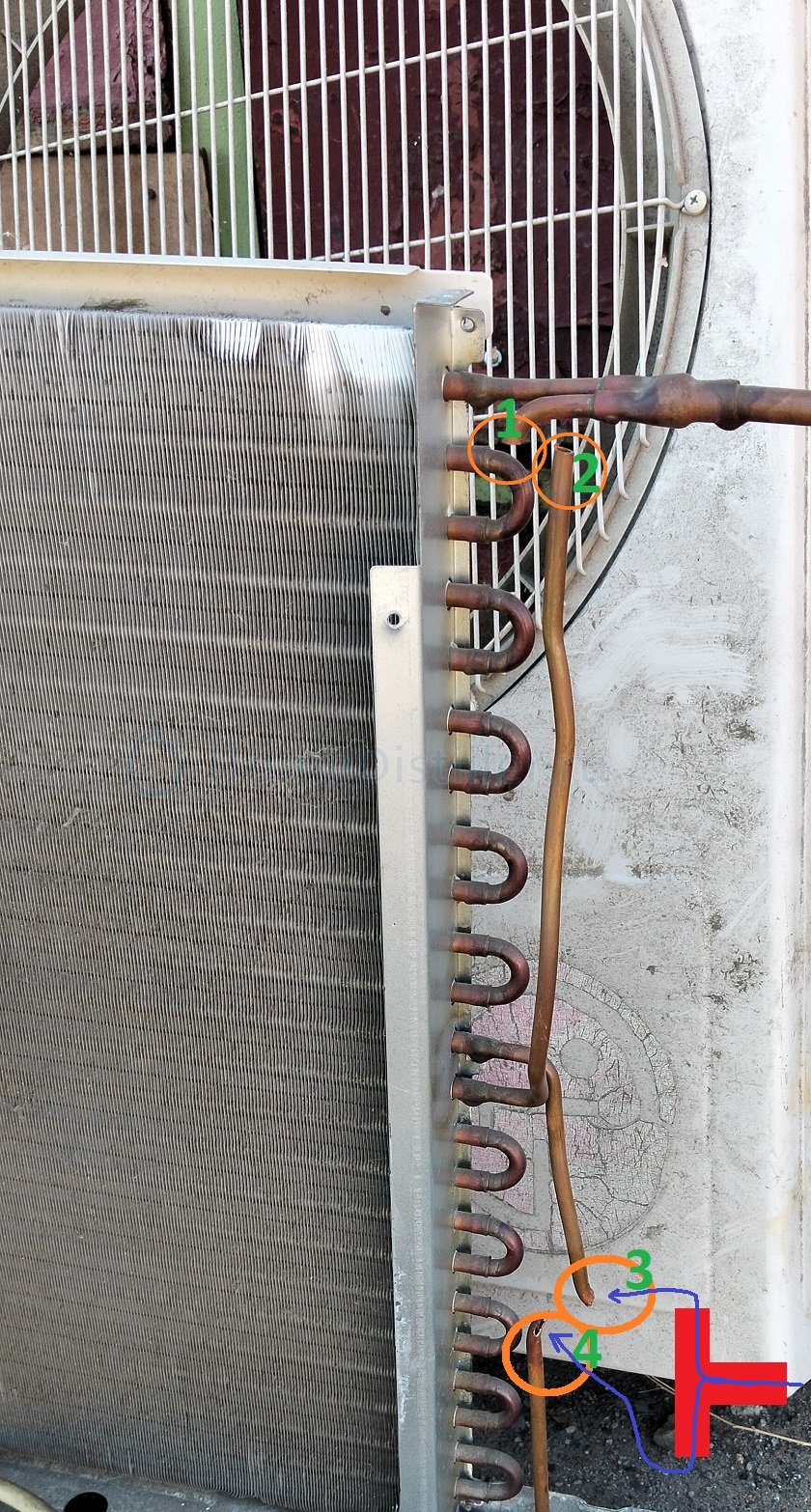

вот фото радиатора
Там еще вентилятор стоит

Так наружный блок стоИт снаружи винокурни, а летом температура за бортом доходит до +40*. Мощность стабильна, и все стабильно.Валерий 53, 11 Сент. 26, 21:29

У меня димрот в стеклянной царге - что при 0, что при +30 - разница в конденсации 1 виток димрота. В моих условиях в димроте не задействовано 50% витков.

Если димрот работает с запасом - зачем понижать скорость вентилятора? или регулировать температуру ОЖ?

разница в конденсации 1 виток димрота. В моих условиях в димроте не задействовано 50% витковneva2012, 11 Сент. 26, 21:50

Но всё-таки есть градиент... То, что тебя это устраивает, то это уже твоя история...

Если димрот работает с запасом - зачем понижать скорость вентилятора? или регулировать температуру ОЖ?neva2012, 11 Сент. 26, 21:50

Тише, есть статья за оскорбление чувств верующих...

Добавлено через 1мин.:

Но всё-таки есть градиент... То, что тебя это устраивает, то это уже твоя история...stary-stary, 11 Сент. 26, 21:55

И как изменение высоты границы спиртовые пары/воздух в дефлегматоре на что-то влияет?

вот фото радиатораalx_sun, 11 Сент. 26, 21:47

Все зависит на какую высоту надо прокачивать, сколько витков в димроте и сечение трубок димрота.

У меня примерно такой радиатор стоит, контуры соединил последовательно, димрот на 3кВт, перепад высот с полметра - циркуль прокачивает на самой маленькой скорости.

Добавлено через 2мин.:

То, что тебя это устраивает, то это уже твоя история...stary-stary, 11 Сент. 26, 21:55

Ты о чем? Вот похера ты бегаешь за мной из темы в тему?

высоты границы спиртовые пары/воздух в дефлегматоре на что-то влияетsantax1, 11 Сент. 26, 21:56

Воздухом внутри димрота снимает тепло? Или всё-таки водой прогоняемой внутри витков димрота и которую после остужает воздухом подаваемым "карлсоном"?

Добавлено через 5мин.:

Ты о чем? Вот похера ты бегаешь за мнойneva2012, 11 Сент. 26, 22:01

Все зависит на какую высоту надо прокачивать, сколько витков в димроте и сечение трубок димрота.neva2012, 11 Сент. 26, 22:01

От этого зависит мощность насоса (напор и расход) гоняющего ОЖ. С жидкости ты снимаешь тепло (полученное жидкостью в димроте) воздухом от вентилятора ..

От этого зависит мощность насоса (напор и расход) гоняющего ОЖ. С жидкости ты снимаешь тепло (полученное жидкостью в димроте) воздухом от вентилятора ..stary-stary, 11 Сент. 26, 22:09

Капитан очевидность - человек спрашивал как ему контуры в радиаторе соединять. У тебя есть практический опыт в этом? или так попиздеть?

Воздухом внутри димрота снимает тепло? Или всё-таки водой прогоняемой внутри витков димрота и которую после остужает воздухом подаваемым "карлсоном"?stary-stary, 11 Сент. 26, 22:09

Ну если не хватает охлаждения нижних витков димрота (где находятся спиртовые пары), то что произойдет? Правильно - пары поднимутся, увеличится количество задействованных витков охлаждения и увеличится охлаждение. Отрицательная обратная связь. Поэтому поднимется граница пар/воздух, или понизится - для колонны не играет никакой роли. Единственное, где имеет какой-то смысл применять точную стабилизацию - охлаждение водопроводной водой, чтобы обеспечить минимальный расход при максимальном использовании витков димрота. Но для автономки это совершенно избыточно.

Zapal, интеркуллер дороже и на существующую колонну не прилепишьdee, 11 Сент. 26, 17:06

Побойся бога..)) у колонны диаметр 50 мм у другого 63 мм наружный.. (внутренний 56) .. Ну никак - не возможно состыковать... ))

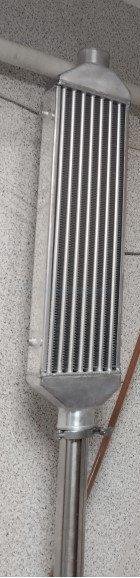

У меня отработал сезон - на пленочной колонне.. чисто летний вариант - воздушного охлаждения.. Но так получилось что уже второй год - в летнее время мне не до ректификаций.

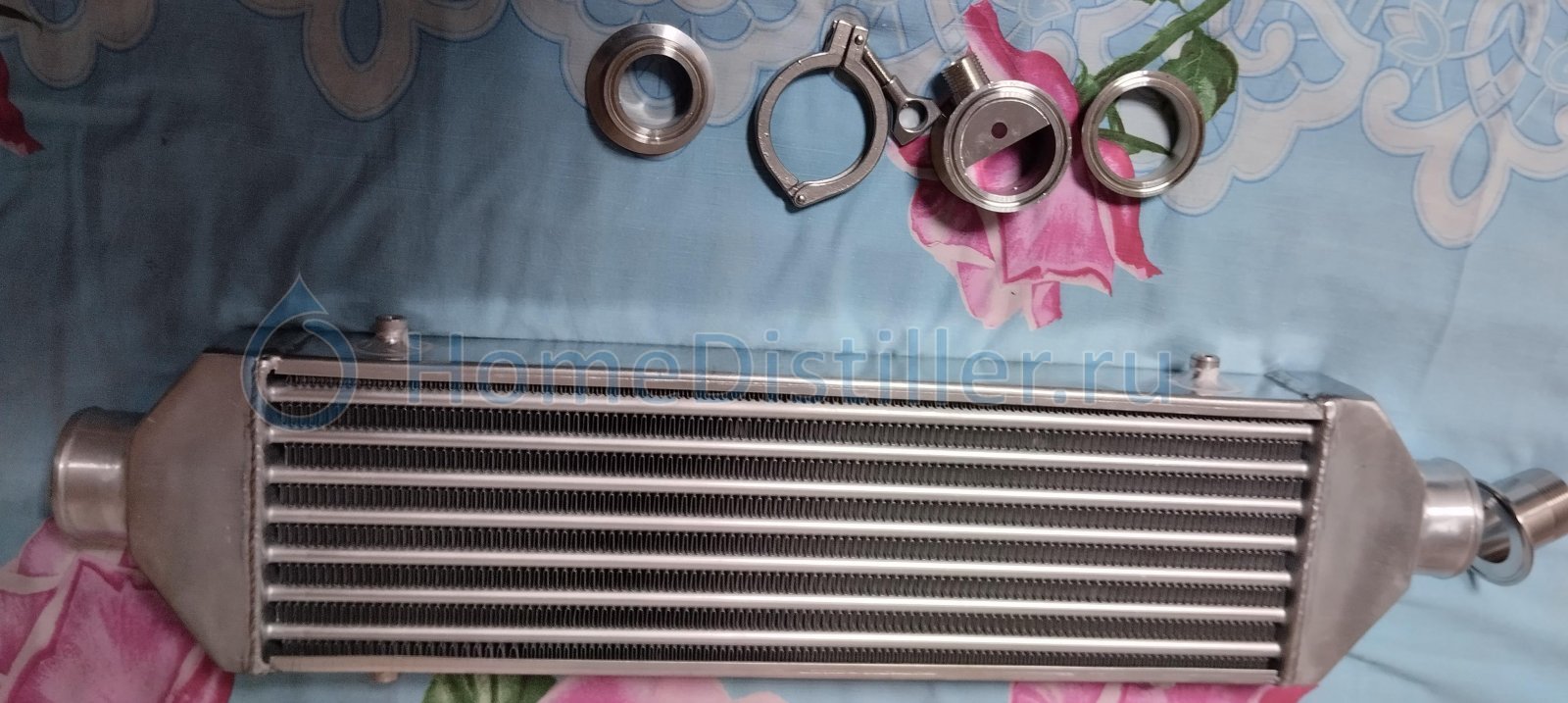

И надумал я в этом году интеркулер свой - переделать на жидкостную автономку, комнатный вариант - для основной, зимней работы в тепле и спокойствии. все рядом - в трех шагах от меня..
Закреплю у пола - как маленькую батарею отопления.. смотрится он эстетично.. не так уродливо - как у перепаянного кондиционера.
на фланцы одену прямоугольные текстолитовые пластины - и стяну встречно 4-мя шпильками 6 мм.
прокладки вырежу сам - силикон 5 мм 100 мм квадраты уже выписал год назад, несколько штук..
