Автономная система охлаждения (водяная)

рассмотреть можно, кто софт под них писать будет ?dee, 04 Марта 26, 23:42

Точно не я)) Но я двумя термостатами и связью между ними держал в ТСА температуру 35±1 градус при входящей воде 8-10 градусов и скачках напора 2...4 очка. Релейный термостат на выходе ОЖ держит коридор ОЖ клапаном, пропорциональный термостат на ТСА задаёт коридор первого термостата. Работало. Теперь автономка, то, чего добивался этой схемой, работает само, без всяких сложных термостатов и контуров. ОЖ на входе 45, в ТСА 55, с ТСА капает немного.

ИМХО - проще всего сделать с двумя водяными насосами, качающими паралельно.
Воздушное охлаждение радиатора лучше сделать избыточным.
1й насос должен качать чуть меньше, чем нужно. Им можно не управлять совсем.
2й насос должен быть либо шаговым (чтобы напрямую увеличивать, уменьшать скорость подачи), либо обычным, но управляться ШИМом - включаться/выключаться с промежутками.
Управление я лично вижу на микроконтроллере, но реально можно обойтись самым простым термоконтроллером.
Можно то же самое сделать на одном насосе, качающем через паралельные шланги.

p.s. С микроконтроллерами ситуация следующая - простые скетчи сейчас какой-нибудь бесплатный ИИ точно напишет.
Осенью экспериментировал - и под ардуину и под RP2040 (на микропитоне) работающие простые скетчи, ИИ в ТГ чате написал. Можно и самому написать, но с ИИ реально скорость реализации минутная.

п.п.с
В принципе - можно сделать то же самое, но с двумя вентиляторами радиатора.

Добавлено через 8мин.:

у меня вентилятор имеет всего две скорости(я вроде уже писал, т.е. плавно управлять скоростью не имею возможностиsachalin-1, 04 Марта 26, 19:04

А больше и не нужно. Нужно, чтобы вентилятор всегда работал на 1й скорости, а при регистрации увеличения температуры включать вторую скорость. Буферная емкость не позволит случиться большим колебаниям.

простые скетчи сейчас какой-нибудь бесплатный ИИ точно напишет.Vittomin, 05 Марта 26, 06:53

с ИИ реально скорость реализации минутная.Vittomin, 05 Марта 26, 06:53

У меня ушло 2 часа: два ДТ на управление вентилятором и насосом по ШИМ по схеме Урия, ДТ и датчик паров спирта-группа безопасности на пищалке.
На коленке собрал-работает. Доделаю автономку на радиаторе от печки - буду пробовать на РК!

За счёт буферной ёмкости в ДЕФ поступает вода одной и той же Т в течении всего процесса.Урий, 04 Марта 26, 18:10

Буферная емкость не позволит случиться большим колебаниям.Vittomin, 05 Марта 26, 06:53

А я на это не обращал внимание: у меня она 5л, а я держал 2-2,5. Теперь будет почти полная.

Пожалуйста посмотрите по фото, норм автономки собирает?
https://www.avito.ru/...rata_2098779432

насос 600л/час качает, без шлангов струя метра полтора, за остальное х.з

gxtkjdjl, т.е. насос слабый?

насос слабый?рыбы, 08 Апр. 26, 19:45

для автономки не знаю, у меня он брагу перемешивает при перегоне. написАл что сам измерял.

gxtkjdjl, т.е. насос слабый?рыбы, 08 Апр. 26, 19:45

500л в час с 30 до 60 градусов это 17,5кВт

это 17,5кВтdee, 08 Апр. 26, 20:30

Отсюда вывод: 60-70оС без байпаса не получиться. И китайская автоматика вызывает сомнение (утверждать и спорить не буду, ибо это занятие не благодарное, т.к. имею негативный опыт: хочешь помочь/спросить, а получаешь "здравый смысл").
Я например, не готов платить такие тыщщи: насос-штука (у меня мембранный), такая автоматика-ещо, и наружний блок сплита- ну ешшо 3, или как у меня-целиком оконный кондей. Ну и руки, конечно. Это все, как говорят, мое ИМХО. В любом случае, решать тебе.

Я например, не готов платить такие тыщщиsachalin-1, 08 Апр. 26, 21:00

ты это рассказываешь человеку у которого 13 лет назад была автономка из гамна и палок зато за 1000р [сообщение #11804403] работала она раз пять, когда сезонную воду отключали, а потом поставил еврокуб под слив дождевой воды с крыши и необходимость ней отпала

ы это рассказываешь человеку у которого 13 лет назадdee, 08 Апр. 26, 21:39

Ты на свой счет принял как критику? Ну извини-постараюсь тебя не беспокоить (не цитировать). Я высказался, чтоб помочь в выборе человеку:

норм автономкирыбы, 08 Апр. 26, 18:49

И как мне показалось, поддержал свои расчеты, рассказав, чем чреваты чрезмерные характеристики.
Ведь все надо делать со здравым смыслом!

т.е. насос слабый?рыбы, 08 Апр. 26, 19:45

Ну если до дэфа метра 2 с лишним, а насос давит на 1.5 ? Вероятно слабоват.
https://samo.vodka/...od_id=257942469
Я вот примерно таким пользуюсь много лет, покупал там же, только дешевле чутка. Хватает с запасом.

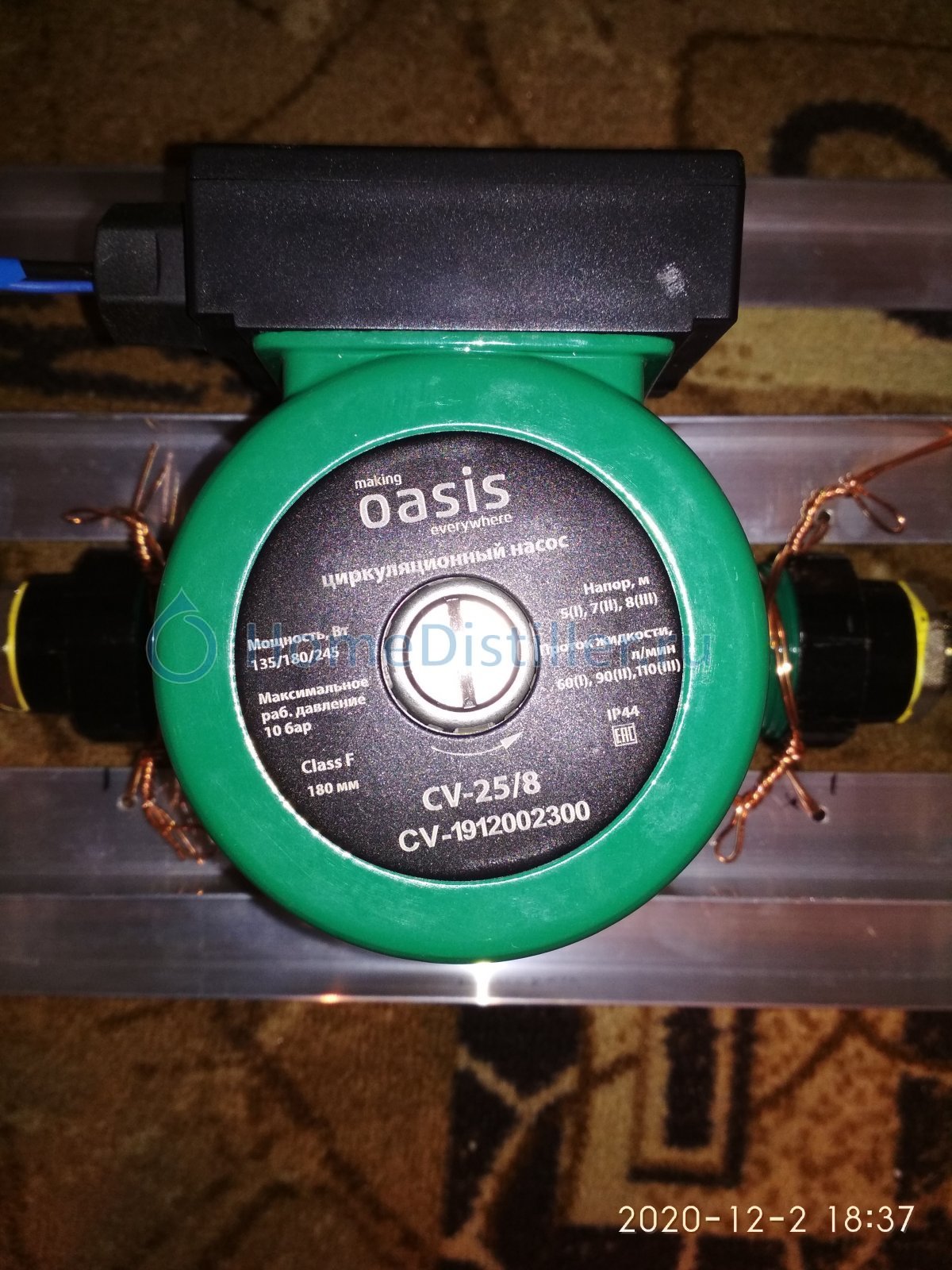

Sergik73, я вот такой циркуль поставил на автономку. Меня полностью устраивает. Автономка работает только с РК, на второй скорости.

я вот такой циркуль поставил на автономкуHunter-Strelok, 09 Апр. 26, 09:16

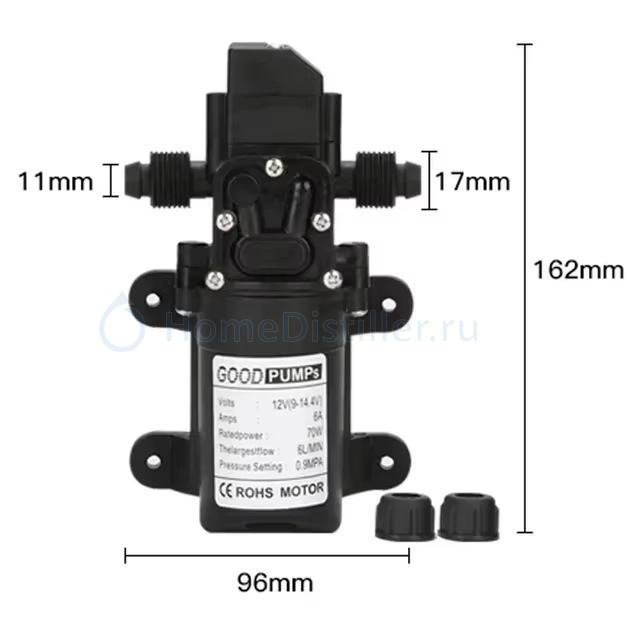

Начав заниматься этой темой (давно), то-же такой приобрел. На 220в. Потом подумав, что 220в и вода-адская смесь, приобрел примерно такой:

Работает от 3В, напора (у меня потолки 3м) и расхода (без байпаса ниже 45оС поднять не удается) хватает за глаза. (ни разу не реклама-что попробовал, за то и пишу: работает какой год). Сейчас на одном насосе порвалась мембрана-заказал ремкомплект -жду.
Ни в коем случае не критикую-у каждого свой путь. Тем более, что в ветках про автоматику до сих пор делают силовые платы на 12В и 220В: я пытался достучаться-был закидан тапками и матами.

приобрел примерно такой:sachalin-1, 09 Апр. 26, 10:26

у меня такой был, только на 12В. Не знаю, как у тебя, а мой тарахтел очень громко. Но надёжный, да. Циркуль хорош тем, что практически беззвучный (только слабое гудение, которое не слышно при закрытой двери лоджии) и напор у него не хилый (5, 7 и 8 метров).

Добавлено через 3мин.:

подумав, что 220в и вода-адская смесьsachalin-1, 09 Апр. 26, 10:26

циркуль рассчитан на эту работу. К тому же я его зазмлил (у него есть штатная клемма "земли"). Пока инцидентов не было. Шесть лет в работе.

Добавлено через 3мин.:

sachalin-1, а давление этот циркуль видел, какое он создаёт? 10 bar. Он у меня Димрот продавливал из трубы 6,35.

Потом подумав, что 220в и вода-адская смесьsachalin-1, 09 Апр. 26, 10:26

Циркуль изначально предназначен для работы с водой.

Добавлено через 1мин.:

Сейчас на одном насосе порвалась мембранаsachalin-1, 09 Апр. 26, 10:26

Вот чем циркуль лучше.

Циркуль изначально предназначен для работы с водой.neva2012, 09 Апр. 26, 12:35

Не ... В системах отопления не всегда вода-то. Там и теплоноситель бывает.
Кроме того, мне недавно делали рециркуляцию в доме и ставили циркуль какой-то из новых - так в нем вообще нет контакта жидкости с мотором - крыльчатка вращается магнитным полем, оси просто нет - получается камера где жидкость никак не соприкасается с мотором и никакой протечки по сальнику или чему-то подобному просто быть не может.
В моей автономке стоят циркуля OASIS - давно сделал, стоят в подвале ... работают без каких-либо нареканий. Гоню, правда, не много, не часто.

давление этот циркуль видел, какое он создаёт? 10 barHunter-Strelok, 09 Апр. 26, 11:52

это где такие насосы дают ?!

На 220в. Потом подумав, что 220в и вода-адская смесьsachalin-1, 09 Апр. 26, 10:26

А ты хоть примерно понимаешь его устройство?
В циркулях с мокрым ротором контакт воды и электричества исключён в принципе.

Да согласен я, просто фломастеры у всех разные. Тем более у самого такой в заначке.
Насчет звука:

мой тарахтел очень громкоHunter-Strelok, 09 Апр. 26, 11:52

если питать от 12В, во первых это для меня много, во вторых-громко-это правда. Мой работает от 3В-самое то и не слышно.
Насчет давления:

Он у меня Димрот продавливал из трубы 6,35Hunter-Strelok, 09 Апр. 26, 11:52

У меня такой же димрот: 3мХ6мм на высоте потолка 3м. Автономка стоит на столе. Насос давит 9кг. От 3В, конечно, меньше, но все работает.

Вот чем циркуль лучше.neva2012, 09 Апр. 26, 12:35

И тут вы правы, но за 5-6 лет простительно. Хорошо запчасти не проблема, да и новый купить не обременительно.
О, ну как же без тебя:

исключён в принципе.Урий, 09 Апр. 26, 14:56

Рад за твой принцип. И встрече-рад.
