Автономная система охлаждения (водяная)

Парни, еще раз-я просил совета "как держать Т", а не зачемsachalin-1, 04 Марта 26, 12:37

Ну если не дали совета - значит нет ни у кого решения. А мы продолжаем "трындеть" про свое.

Ну если не дали совета - значитneva2012, 04 Марта 26, 12:41

это не кому не нужно. sachalin-1, а вот сказал бы для чего может, коллективный разум, чего нибудь и рекомендовал.

Мне вот нужно держать постоянной температуру спирта после дохлика. Ни у кого нет скетча?

Парни, я просил схему и скетч.sachalin-1, 04 Марта 26, 11:43

Что такое схема знаю,что такое "скетч" понятия не имею.

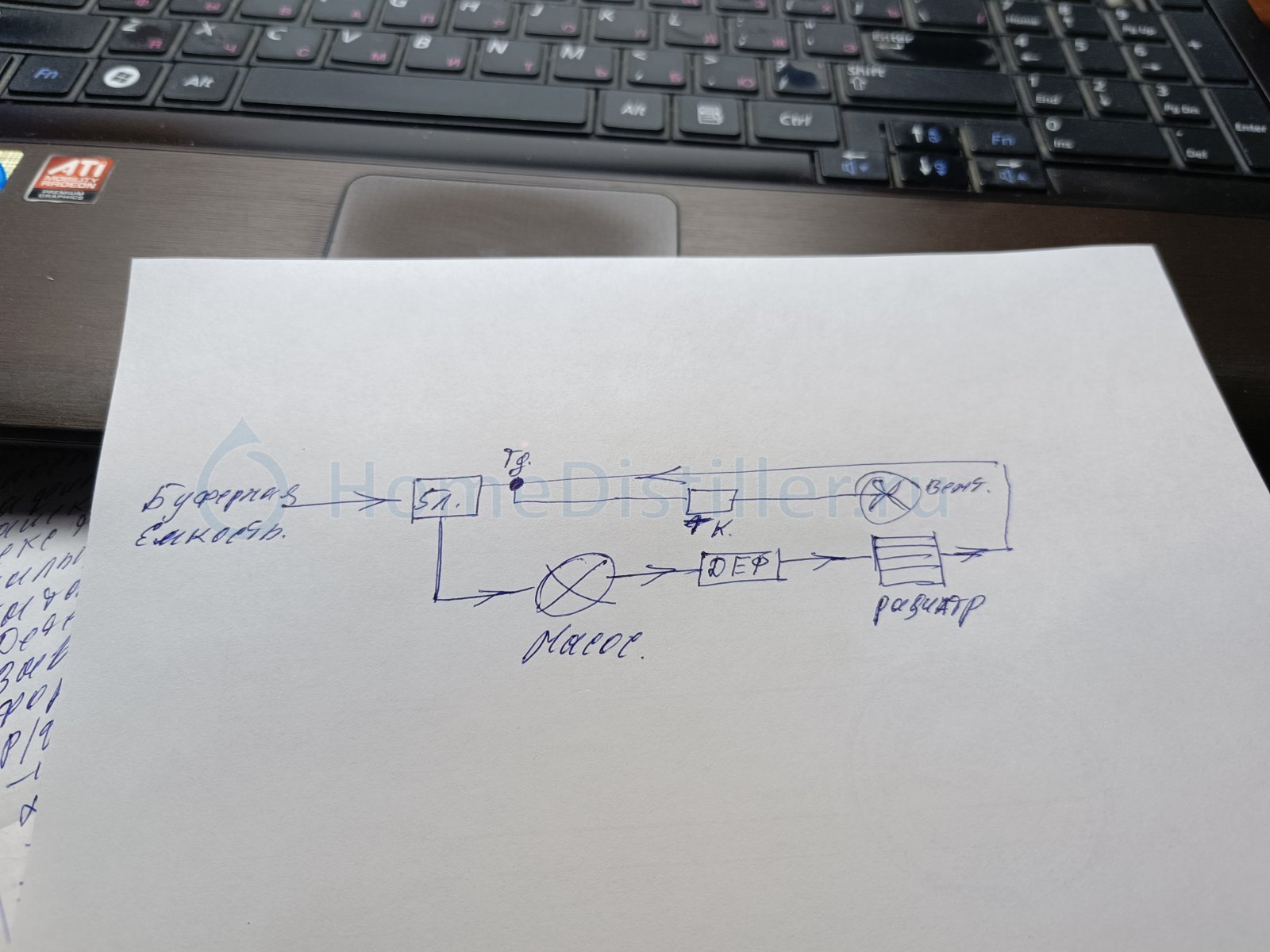

У меня так,правда потребителей несколько.

Ну извини-сам недавно вычитал.
У меня такая же система, только обратной связи от Тд (Тна вых ДЭФа) к вентилятору и насосу нет-не считая своих рук. И есть байпас от насоса сразу в емкость.
Я и обратился к сообществу -мож кто делал эту обратную связь. Вот эту-то схему я и просил. А если эта ОС реализована на Ардуинах (как щас модно)-то и "скетч" для прошивки. (а получил по здравому смыслу, впрочем как всегда).

а получил по здравому смыслу, впрочем как всегдаsachalin-1, 04 Марта 26, 15:22

конечно, одну и туже техническую задачу можно решить многими способами, например с автономкой использовать классический жидкостной отбор а отбор регулировать обычным клапаном. И мучать автономку стабилизацией температуры не понадобится от слова совсем. Если у тебя последовательный паровой отбор то регулировать ФЧ можно при помощи трехходового крана с сервоприводом, по трем датчикам температуры, только это дороже перехода на жидкостной отбор и готовой автоматики нет. Зная обо всем этом геморрое тебя сразу спросили для чего, а ты коней кидаешь.

Добавлено через 17мин.:

берешь готовой скетч чтения температуры с датчика ds18b20 и добавляешь 1 строчку analogWrite(3, map(constrain(tempC, 55, 60), 55, 60, 0, 255));
constrain(tempC, 55, 60) впихнет значение температуры в 55-60
map(tempC, 55, 60, 0, 255) его проинтерполирует внутри заданного диапазона
analogWrite(3, tempC) выдаст ШИМ сигнал на 3й пин для управления вентилятором постоянного тока

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2 // Пин датчика
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
Serial.begin(9600);
sensors.begin();
}

void loop() {
sensors.requestTemperatures();
float tempC = sensors.getTempCByIndex(0);
Serial.print("Температура: ");
Serial.println(tempC);
analogWrite(3, map(constrain(tempC, 55, 60), 55, 60, 0, 255));
delay(1000);
}

sachalin-1, я делал. Не на скетче, на двух термостатах. Гемор тот ещё. А что касается датчика проводимости, так при продувке он по-любому будет подниматься, хоть термостатируй дефлегматор, хоть нет.

просто потрындетьsachalin-1, 04 Марта 26, 12:37

"для чего" это по теме ветки. Но, как я понимаю, тебе лениво ответить на прямо поставленный вопрос. Или просто нечего.

Добавлено через 3мин.:

Как вариант - чтобы головы доотбирались через ТСА.neva2012, 04 Марта 26, 12:30

спасибо, добрый человек. Кстати, у меня головы через ТСА парят, когда в автономке охлаждающая вода тёплая. Поэтому летом самый чистый спирт получается :-)

у меня головы через ТСА парят, когда в автономке охлаждающая вода тёплаяHunter-Strelok, 04 Марта 26, 16:48

Аналогично, только в сильную жару гнать не стоит - спирта много потеряешь.

берешь готовой скетчdee, 04 Марта 26, 15:36

Спасибо, попробую разобраться.

Гемор тот ещё.Dry Gin, 04 Марта 26, 16:43

А я о чем.

в сильную жару гнать не стоитneva2012, 04 Марта 26, 16:57

поэтому летом гоню спирт до +25°С на улице. Да и то редко. Раньше гнал на водопроводной воде. Сейчас нет надобности. Зимой на лоджии на автономке нагоняю.

"для чего"Hunter-Strelok, 04 Марта 26, 16:48

Если ты не видишь разницы между

температура в колонне стоит кОломHunter-Strelok, 04 Марта 26, 11:22

и Тводы на вых ДЕФа, то разговор не получиться, собственно, что и произошло.
Если действительно хочешь понять "для чего"- иди читай. Куда идти-я уже тебя направил-никто за тебя лопатить форум не будет.

Зимой на лоджии на автономке нагоняюHunter-Strelok, 04 Марта 26, 17:01

Аналогично - зимой и летом (кроме самой жары) на лоджии с автономкой никому не мешаю.

при продувке он по-любому будет подниматься, хоть термостатируй дефлегматор, хоть нет.Dry Gin, 04 Марта 26, 16:43

Да кто ж спорит. Эта-периодика, и то он держит 65. Как? Если не стоять у байпаса, то либо 45, либо-залет. А я хочу постоянно откапывать-чтоб была не "пила", а линия. Если кому-то будет легче-пусть будет бзик

А я хочу постоянно откапывать-чтоб была не "пила", а линия.sachalin-1, 04 Марта 26, 17:34

Ну я ж тебе схему нарисовал.
Тд реагирует на повышение Т на 2*С перед ёмкостью и включает вентилятор на радиаторе.
Естественно Т ОЖ резко падает.
За счёт буферной ёмкости в ДЕФ поступает вода одной и той же Т в течении всего процесса.
И естественно Т в ТСА колеблется максимум на 0.5-1*С.
По крайней мере с ТСА капает стабильно но мало. Я вижу Т в ТСА на автоматике и Т ОЖ на термостате.
И выставляя нужную Т на термостате легко добиться как обильного плача так и совсем ни капли.

А я хочу постоянно откапывать-чтоб была не "пила", а линия. Если кому-то будет легче-пусть будет бзикsachalin-1, 04 Марта 26, 17:34

Тогда ПИД-регулятор тебе в плечи: датчик температуры выходящей воды (с сигналом, понятным пид-регулятору), сигнал с него на вход ОС ПИД-регулятора, управляющий выход с него на задающий вход ШИМ-регулятора, а с него через драйвер на МОСФЕТ от блока питания постоянного тока, от которого запитан циркуляционный насос постоянного тока (12 или 24В), гоняющий охлаждайку. Часть от входа ПИД-регулятора до выхода ШИМ на драйвер можно реализовать на контроллере, тогда датчик температуры можно применить цифровой.

Hunter-Strelok, Вобще то это ты начал троллить

температура в колонне стоит кОлом (ну незначительно поднимается,конечно). Зачем держать постоянную температуру в автономке на выходе? Поясни, пожалуйста.Hunter-Strelok, 04 Марта 26, 11:22

Речь шла не о температуре в колонне.

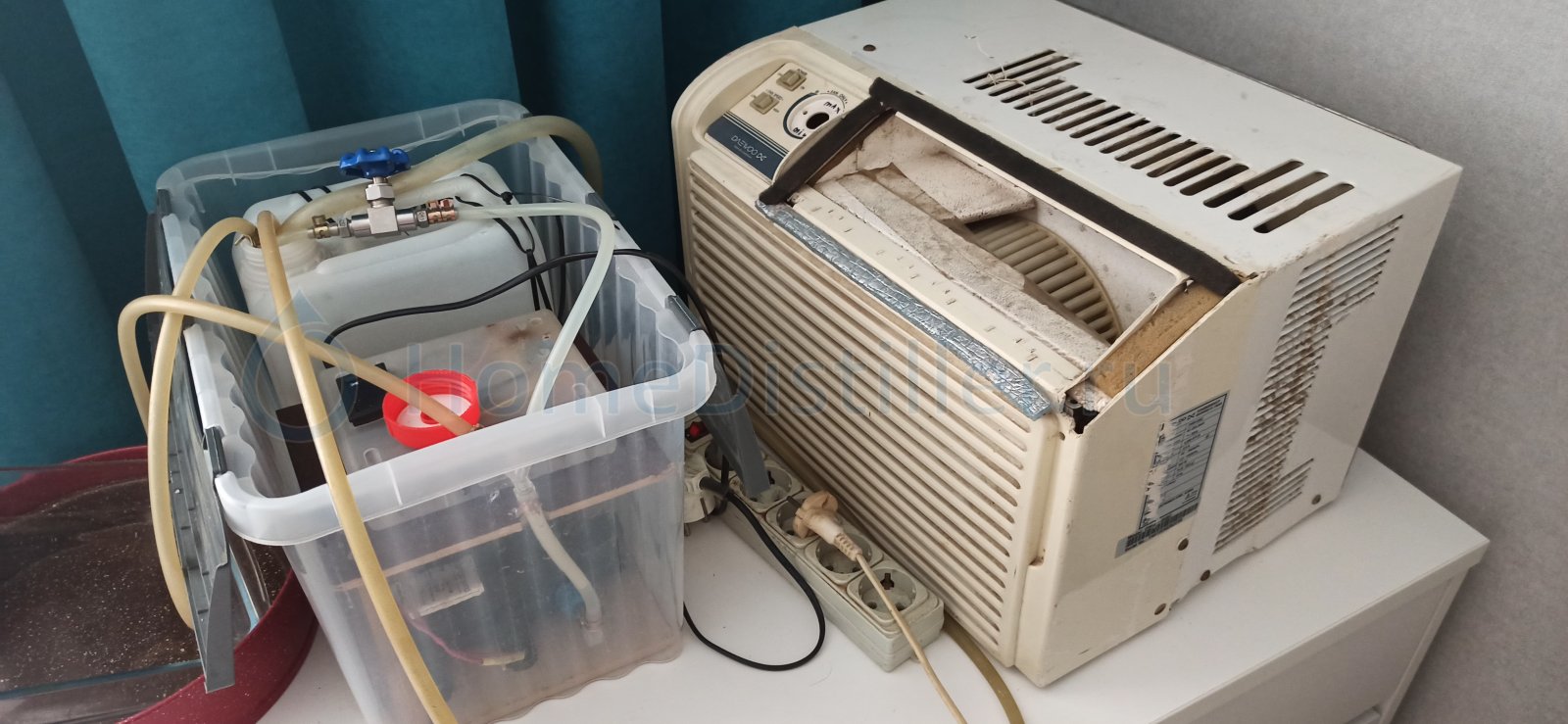

Урий, на твоем рисунке ДТ стоит не на вых из ДЕФа, а на вых из радиатора-я проглядел разницу. Т.е ты предлагаешь управлять скоростью вентилятора, установив постоянным расход от насоса. Да, наверное, ты прав-пробовать нужно, правда пока не знаю как: у меня вентилятор имеет всего две скорости(я вроде уже писал, т.е. плавно управлять скоростью не имею возможности-если только менять кондиционер на что-то управляемое). А вот насос управляется на "ура"-от 3 до 12В. Сейчас работает от 3В и на почти полностью открытый байпас-видимо расход и охлаждение в кондиционере сильно избыточно (мощность в кубе более 600-900Вт не бывает). Общий вид:

santax1, красиво написано! Мне, чтоб это расшифровать, нужно еще столько же на форуме просидеть. Все равно-спасибо.

огда ПИД-регулятор тебе в плечи: датчик температуры выходящей воды (с сигналом, понятным пид-регулятору), сигнал с него на вход ОС ПИД-регулятора, управляющий выход с него на задающий вход ШИМ-регулятора, а с него через драйвер на МОСФЕТ от блока питания постоянного тока, от которого запитан циркуляционный насос постоянного тока (12 или 24В), гоняющий охлаждайку. Часть от входа ПИД-регулятора до выхода ШИМ на драйвер можно реализовать на контроллере, тогда датчик температуры можно применить цифровой.santax1, 04 Марта 26, 18:14

всё это есть на ардуино https://alexgyver.ru/lessons/pid/ там и краткая теория и куски кода с примерами и как коэффициент П И и Д подобрать но я бы для начала тупой линейный (пропорциональный) попробовал

Добавлено через 4мин.:

правда пока не знаю как: у меня вентилятор имеет всего две скорости(я вроде уже писал,sachalin-1, 04 Марта 26, 19:04

ахахаха, а я знал )) и как ты собрался управлять охлаждением ? чем кран байпаса крутить будешь ?

Если у тебя последовательный паровой отбор то регулировать ФЧ можно при помощи трехходового крана с сервоприводом, по трем датчикам температуры, только это дороже перехода на жидкостной отбор и готовой автоматики нет. Зная обо всем этом геморрое тебя сразу спросили для чегоdee, 04 Марта 26, 15:36

Добавлено через 5мин.:

мощность в кубе более 600-900Вт не бываетsachalin-1, 04 Марта 26, 19:04

с такой мощностью справится радиатор от автомобильной печки например от автотаза за 1000р и пара вентиляторов 120мм помощнее от компа.

радиатор от автомобильной печкиdee, 04 Марта 26, 19:07

Почти сделал-пойду в гараж-сфотаю. Но ведь и ему надо автоматику: но там проще будет-все на 12в. Вот это хотел, но, думается это несколько не то:
[Автоматика для автономки и не только !]

и как ты собрался управлять охлаждением ?dee, 04 Марта 26, 19:07

Думал-насосом, а байпас и кондишн-на постоянку. Но вот коллега Урий, советует несколько иначе.

куски кодаdee, 04 Марта 26, 19:07

Вот тот "почти скетч", который ты давеча написал, я еще могу залить, но куски кода-это выше моих сил.
Тем не менее, общими усилиями вырисовывается хоть какой-то план.
