Холодильники

phant0m, мне попадалсь цифра что горизонатльно расположенный холодильник теряет 30% своей мощности поэтому ставить его надо максимально вертикально. Переохлаждение флегмы ничего плохого не несет, единственное что - оно может сбивать показания датчика температуры под дефом, если он есть и его стабильные показания важны для тебя.

Подскажите, про кожухотрубник под углом.phant0m, 07 Апр. 26, 13:02

По результатам экспериментов - вертикальный работает эффективнее.
Под углом располагать кожухотрубник имеет смысл исключительно для удобства или в случае маленького даиметра трубок для исключения образования флегмовых пробок.

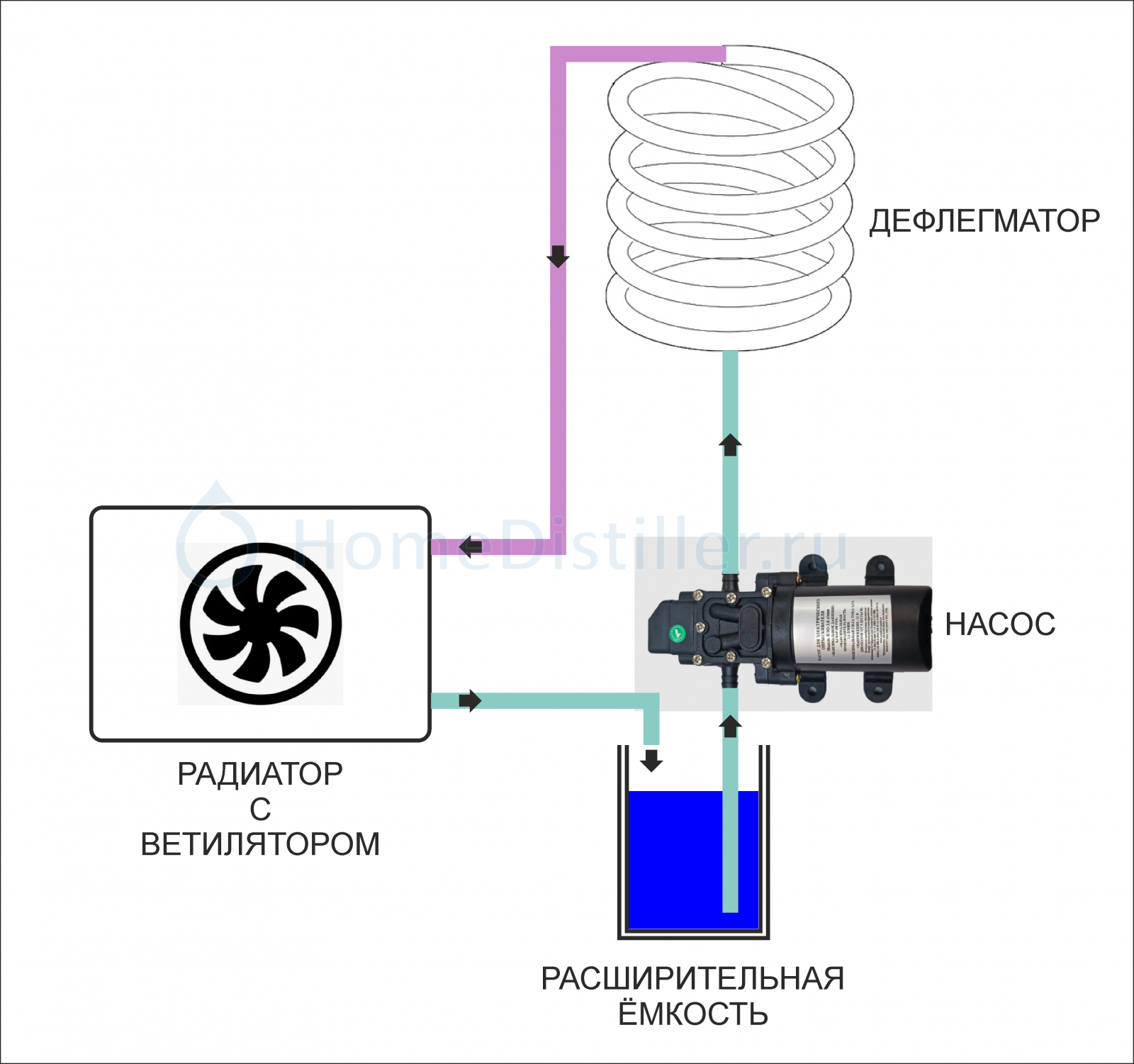

Как смотрите на подобные извращения?KyCTaP_HuK, 08 Июня 20, 18:31

А почему это извращение? Если на руках все элементы, создать эту схему нет никаких проблем. Насос можно циркуляторник, можно "Умницу" (не знаю, что дешевле, но Умница компактнее). Вентилятор - хоть автомобильный, хоть еще какой...

PS: Миль пардон, не посмотрел дату...

Вопрос по настройке воды.
Ни температура на выходе дефлегматора (холодильника), ни скорость движения воды на выходе дефлегматора не могут являться критерием для оценки эффективности работы дефлегматора.
Дефлегматор как устройство изменяющее агрегатное состояние из пара в жидкость. Вертикальный. Вода подается снизу, выходит сверху. Пар подается снизу.

Можно с помощью манометра в трубочке связи с атмосферой настраивать воду?
1. Вода включается на максимум, на стабилизированной колонне.
2. Кран воды постепенно закрывается до того момента когда на манометре начнет расти давление.
3. Чуть чуть возвращаемся назад - увеличивается открытие крана.

Если в ТСА возникает давление, то значит не весь пар сконденсировался. При большой скорости пара, он же может пролетать дефлегматор насквозь?

Можно с помощью манометра в трубочке связи с атмосферой настраивать воду?Pierre_Gringoire, 30 Апр. 26, 23:35

Объяснять долго и лень. Категорически не советую...

рискуешь потерять - дом, квартиру - или свою жизнь, со всеми рядом живущими..
лишних пара кубометров воды в месяц - этого не стоят... Запас охлаждения - обязательное условие безопасности..

Если у тебя дефицит воды, или очень дорогая - купи или сделай автономку... или полное воздушное охлаждение..

Благо на форуме - общения по этим темам - и созданным конструкциям, больше чем дохренищща... ))

ЗЫ.. И если уж деваться вообще некуда (на время) - обязательно поставь термодатчик на ТСА - что бы сразу и навсегда отключалось питание...

Вопрос по настройке воды.Pierre_Gringoire, 30 Апр. 26, 23:35

Для этого есть термодатчики, термометры на крайняк бублики и бутылочки с водой,но никак не манометр глушащий ТСА.

(про холодильник в режиме холодильника все ясно и понятно, там любой справится, воды побольше поддать и на выходе будет холодный спирт)
Есть термостат розеточный с термодатчиком на тса, который отключит питание если нет охлаждения. Но там в описываемом случае не горячо и автоматика не сработает (там свисток сработает).

Когда колонна стабилизированная (в кубе давление) в режиме ректификации, воду охлаждения можно поджимать достаточно сильно, И в ТСА не будет горячо, и не будет дуть от туда.

НО
В момент когда колонна разгоняется (на больших мощностях) и она не стабилизированная, из ТСА очень сильно дует, чуть ли не со свистом, приходится выворачивать охлаждение водой на максимум, и то не помогает.
Спиртом попахивает, ну как бы окошко на проветривание открыть можно на пол часа.
Скорость пара очень высокая, и холодильник не справляется.

Второе НО
Как же быть при работе с экстрактором сокслета (при работе на больших мощностях). Царга пустая или с насадкой, одно и тоже, пар ее пролетает. (укрепления нет)
Дефлегматор должен отработать как дефлегматор. Изменить агрегатное состояние с пара на жидкость, чтобы был горячий спирт для экстракции.
А он не справляется и свистит, пар пролетает и он не горячий

никак не манометр глушащий ТСА.Урий, 01 Мая 26, 07:54

Пусть ставит, не отговаривай. Когда поймёт, что там давление ноль,снимет. А бублик, шланг в воду это для него слишком просто.

В момент когда колонна разгоняется (на больших мощностях) и она не стабилизированная, из ТСА очень сильно дуетPierre_Gringoire, 01 Мая 26, 22:35

Это воздух выходит

Добавлено через 1мин.:

Скорость пара очень высокая, и холодильник не справляется.Pierre_Gringoire, 01 Мая 26, 22:35

скорость пара тут не причем, дефлегматор не справляется, как только колонна прогрелась до половины переходи на рабочую мощность

как только колонна прогрелась до половины переходи на рабочую мощностьdee, 02 Мая 26, 09:11

dee,

у меня термовыключатель переводит, когда куб закипит и колонна до 60° прогреется (нижняя половина) он же водоклапан открывает (точнее реле, которое KSD выключает при нагреве.

Когда поймёт, что там давление ноль,снимет.СМР, 02 Мая 26, 07:44

или забудет снять и есть шанс, что не чего, уже не поймёт.

изначально вопрос был в том, что измерять/сравнивать эффективность/реальную мощность именно дефлегматора (как дефлегматора, изменяющего агрегатное состояние) с помощью манометра в трубочке ТСА.
Не в режиме стабильной колонны, а в прямотоке.
если в тса давление растет, то значит не весь пар сконденсировался в дефлегматоре.

Экстракция (на большой мощности в 3.5 кВт) на экстракторе сокслета проходит в два этапа. Вначале сама экстракция, потом отбор продукта прямотоком.
На втором этапе холодильник справляется на ура.

На первом этапе возникает проблема с выходом пара через трубочку ТСА, даже при высокой скорости воды, тут дефлегматор работает как дефлегматор, превратить пар в жидкость, но не переохладить его, так как для экстракции нужен горячий спирт.

Для себя вижу решение: работать в замкнутой системе под давлением (по манометру в баке) при экстракции, перекрыв тса полностью.

перекрыв тса полностьюPierre_Gringoire, 02 Мая 26, 14:24

а не ебанёт? воздуху то надо куда то уходить, не просто так ТСА придумали на дефе и пишут НЕ ПЕРЕКРЫВАТЬ!

Для себя вижу решение: работать в замкнутой системе под давлением (по манометру в баке) при экстракции, перекрыв тса полностью.Pierre_Gringoire, 02 Мая 26, 14:24

Ты не понимаешь как работает Сокслет.Разберись. Только вот не надо крошить батон.))

На баке стоит подрывной клапан.
И использовать манометр от тонометра на баке. До 100 единиц наверное можно спокойно работать, так как если дуть в него, легкими больше 100 единиц не получается выжать, а это не сверх какое то давление.

а не ебанёт?gxtkjdjl, 02 Мая 26, 14:27

Отбор с дефа закрыт, деф работает на Сосклет, тот сливает в куб. ТСА заткнуто манометром.Т.е. все дырки заткнуты. Куб греется, нагнетая давление. Как тут не ебануть. Хорошо ,если подрывник исправен.

Как тут не ебанутьСМР, 02 Мая 26, 16:24

так же думаю.

Для себя вижу решение: работать в замкнутой системе под давлением (по манометру в баке) при экстракции, перекрыв тса полностью.Pierre_Gringoire, 02 Мая 26, 14:24

Перекрытое ТСА - называется заглушка... Хотя - для кандидата в покойники эта информация бессмысленная... )))

Zapal, ну не все так страшно, если не клапан на отборе то воздуху есть ещё выход через холодильник, под вакуумом жешь колонны работают, главное на старте стравить

Pierre_Gringoire, сокслет хитрая штука, заливает себя флегмой, потом по определенному уровню срабатывает перелив и сливает ВСЮ жижку в куб, заполняется новой порцией свежей флегмы и так по кругу, сырье там постоянно промывается и только, на соклсет ставиться холодильник (обратный), к сокслету и дефлегматору он не имеет никакого отношения

Zapal, ну не все так страшно, если не клапан на отборе то воздуху есть ещё выход через холодильник, под вакуумом жешь колонны работают, главное на старте стравитьdee, 02 Мая 26, 19:09

Ну это - тебе и мне понятно... но чел такие тезисы задвигает - что становится страшно за его семью и соседей.. )).

на соклсет ставиться холодильник (обратный), к сокслету и дефлегматору он не имеет никакого отношенияdee, 02 Мая 26, 19:09

типа "не верь глазам своим" https://samogon-i-vodka.ru/...01e67e61c51.jpg
