Куб с пароводяной рубашкой

SedoY,второе дно тоже конусом ?

Knyazskill, Можно ваще без кольца обойтись.
Отверстие на пару сантиметров больше трубы слива и варить к внутреннему.

рубашка 16ммKnyazskill, 03 Апр. 25, 22:37

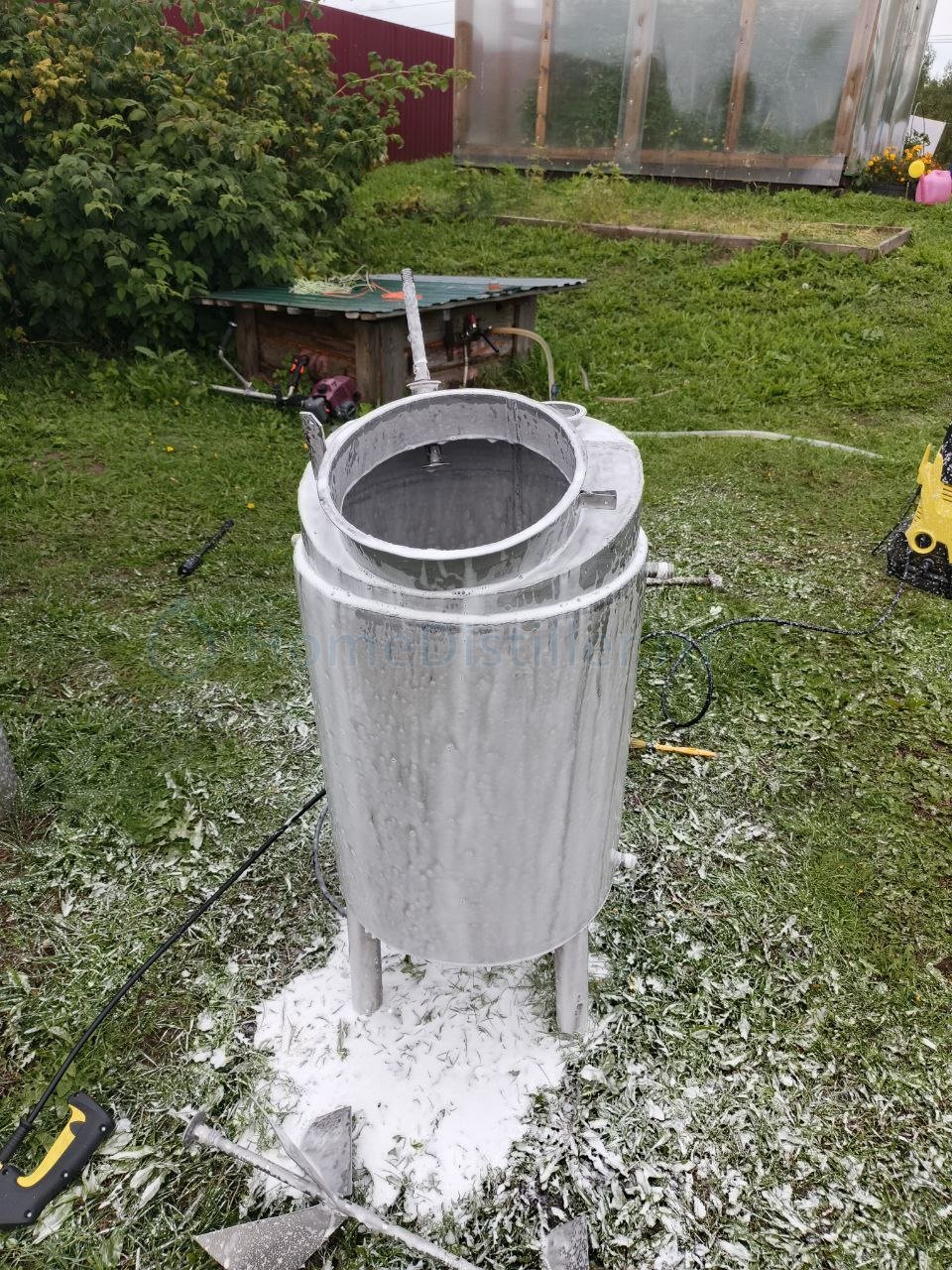

Ты же видел как в моём организован внутренний зазор между рубашкой и колбой.
Трубка на 12 навитая на внутреннюю колбу обеспечит равномерный зазор,жёсткость и вращение ОЖ в рубашке.
Сделай не пожалеешь.

Урий,да я вчера делал на резку чертеж , пришел к тому что у дна рубашки сделал отверстие 80 мм , и получается просто внутренняя часть конуса на 51 мм просто с клампом в это отверстие провалится и приварится по кругу .

второе дно тоже конусом ?Knyazskill, 04 Апр. 25, 19:49

да

SedoY, А смысл?
И тогда ему прийдётся выёживаться с карманом для ТЭНов

А есть смысл обязаловки варить с поддувом ? Типа если швы будут в рубашке . Понятно что лучше с поддувом ) но есть ли такая обязательная нуджа

Knyazskill, Это уже не ко мне.
Я увы не сварщик.

А есть смысл обязаловки варить с поддувомKnyazskill, 05 Апр. 25, 21:42

с поддувом варят, для уменьшения пористости оборотной стороны шва, с целью предотвратить образование микрофлоры в этих порах. Если оборотная сторона шва обращена к рубашке паровой - смысла в поддуве нет

тогда ему прийдётся выёживаться с карманом для ТЭНовУрий, 05 Апр. 25, 06:22

карман и так предусмотрен, а польза очевидная - сокращение паразитного объема воды в рубашке , которую каждый раз приходится нагревать, а это счётчик мотает.

Добавлено через 3мин.:

мы как то "пиписьками" мерялись на предмет паразитного объема воды, и сколько счётчик лишнего мотает
получилось - есть смысл потратить немного времени на правильно сделанное днище. ну а у кого неправильно сделанное: или не понимают или помалкивают

SedoY, Как этот карман разместить на конусном дне рубашки?

SedoY,

правильно сделанное днище.SedoY, 06 Апр. 25, 16:20

Так как правильно сделанное днище ? Есть рабочий образец ?

Добавлено через 1дн. 19ч. 42мин.:

Всем здравствуйте!! Возник вопрос по цкт , возможно ли сделать из 1мм 430 ?

Есть рабочий образецKnyazskill, 06 Апр. 25, 18:12

вот же

[сообщение #13946516]

SedoY, я если честно не понимаю для чего мне такая мера для куба в 100 л )) мне проще купить тогда лист 5 на край ) но думаю что и 2 мм справится очень хорошо

не понимаюKnyazskill, 09 Апр. 25, 18:17

каждый сам куец своего счастья )))

SedoY, согласен ) 0.2 МПа держать будет )

Добавлено через 7ч. 5мин.:

Урий, вот что то типа такого по итогу получится , не знаю правда как дно будет , но прилипать в таком исполнении не должно , общая высота 750 , 650*446 колба , рубашка 550*478 конус 110мм , угол не смотрел . Объем 90 рабочий .

Добавлено через 2дн. 4ч. 15мин.:

Что скажете на счёт такого варианта приварки дна ?
