самостоятельное изготовление вальцовой мельницы.

Неполучается загрузить видео.

залей на ютуб, а сюда ссылку на видео

По моему загрузилось.

burov -большой респект за идею))отличная мельничка получилась.главное простая без беготни по токарям и рисования чертежей.а если рядом такой же вал поставить с эксцентриком,будет двухвальцовая))утерли нос америкосам))

маленькое количество можно и ручной а большое тут бункер надо переделывать

Mecx, а ты можешь фотки или рисуночек, что бы понять принцип.

JIAIIOTb бункер на 1.5кг.а если надо больше 10 литровая канистра из под воды без дна кверх ногами 7кг.влезает. мелю перфоратором основной обьем а для вкуса 100-300гр. вручную.

а ну да увидел фотки ,а то видимо инет глючил

Mecx, а ты можешь фотки или рисуночек, что бы понять принцип.

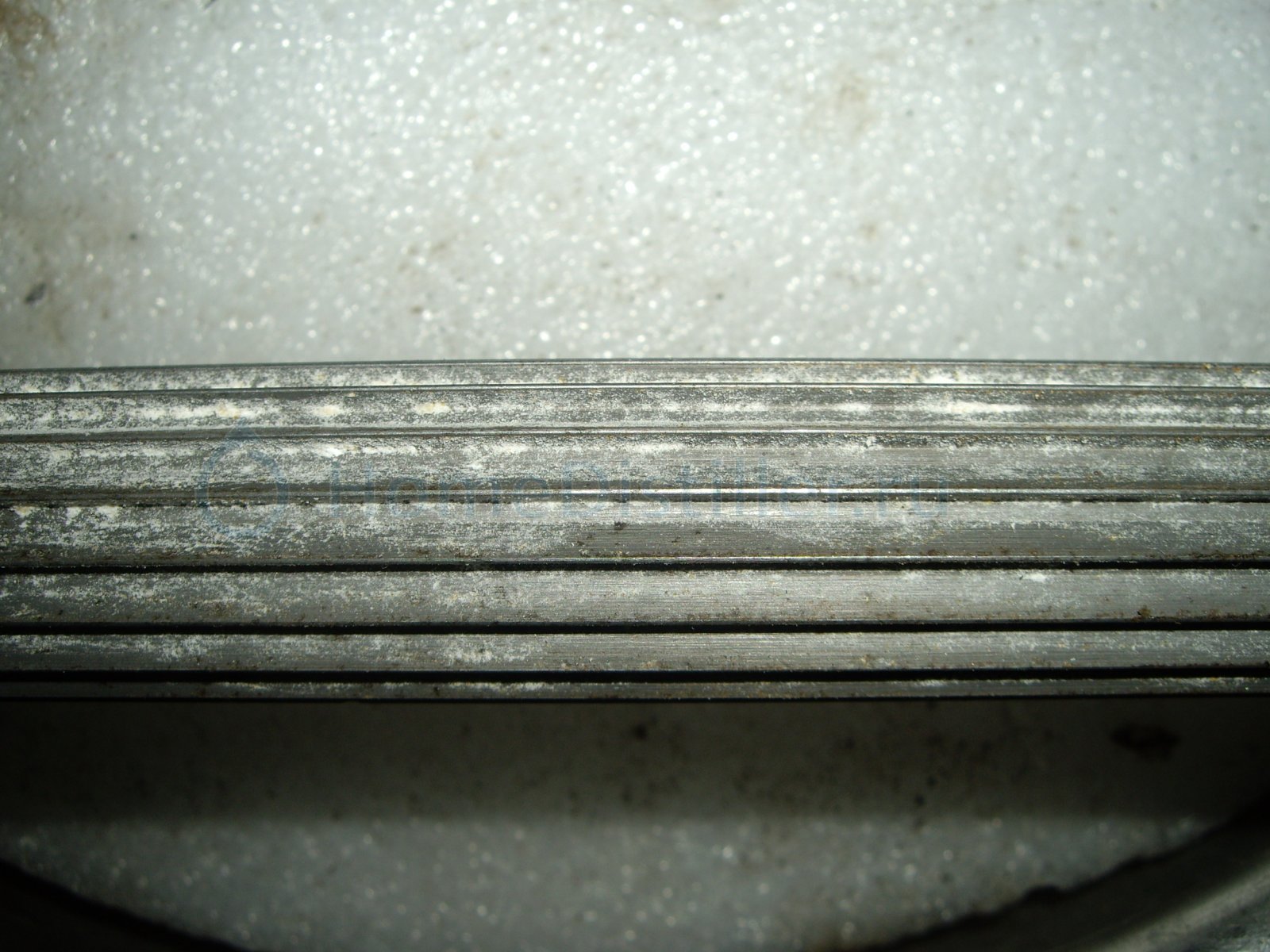

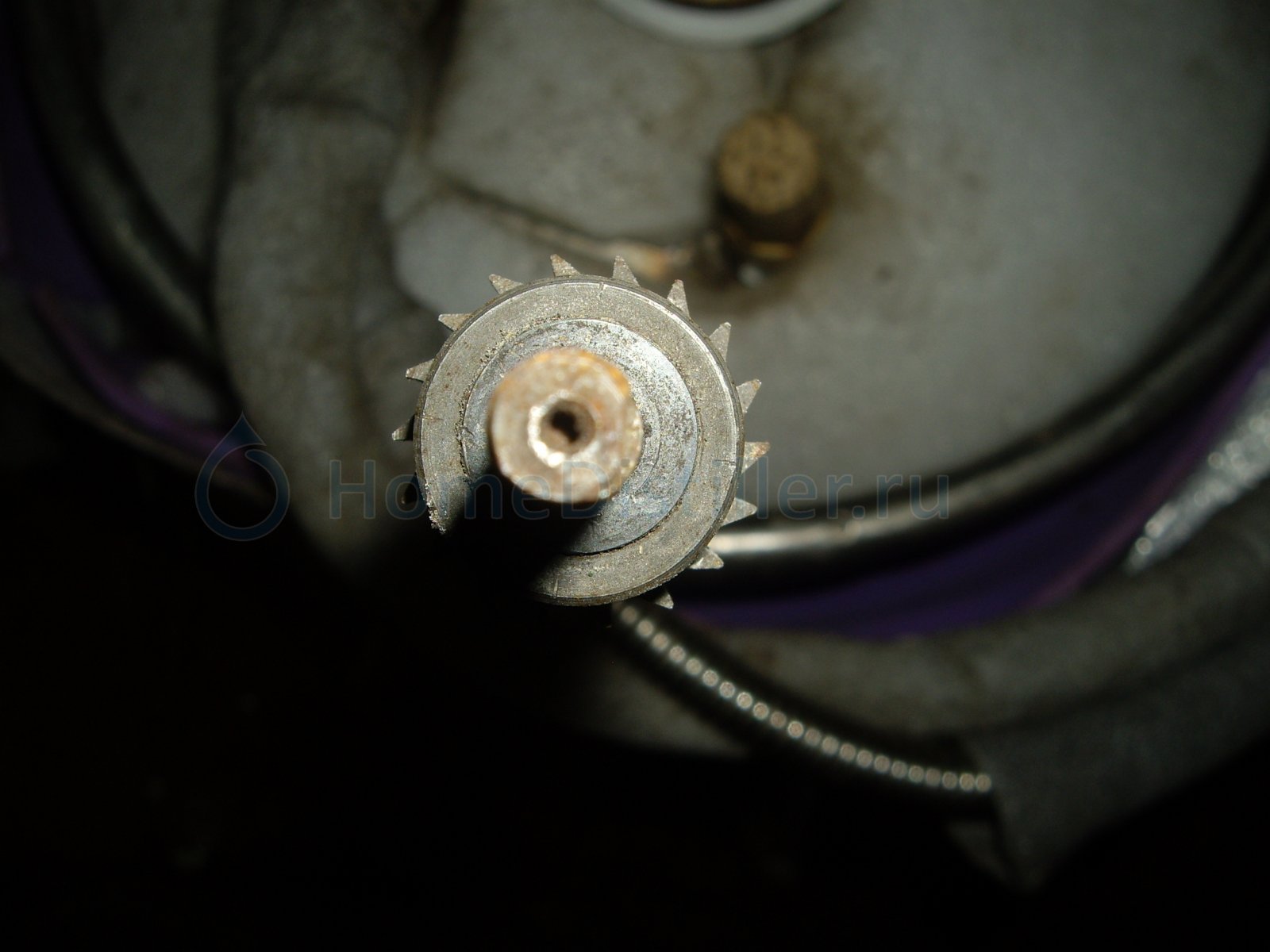

На пишущей машинке Ятрань(кстати делалась в нашем городе)стоит вот такой ребристый вал.

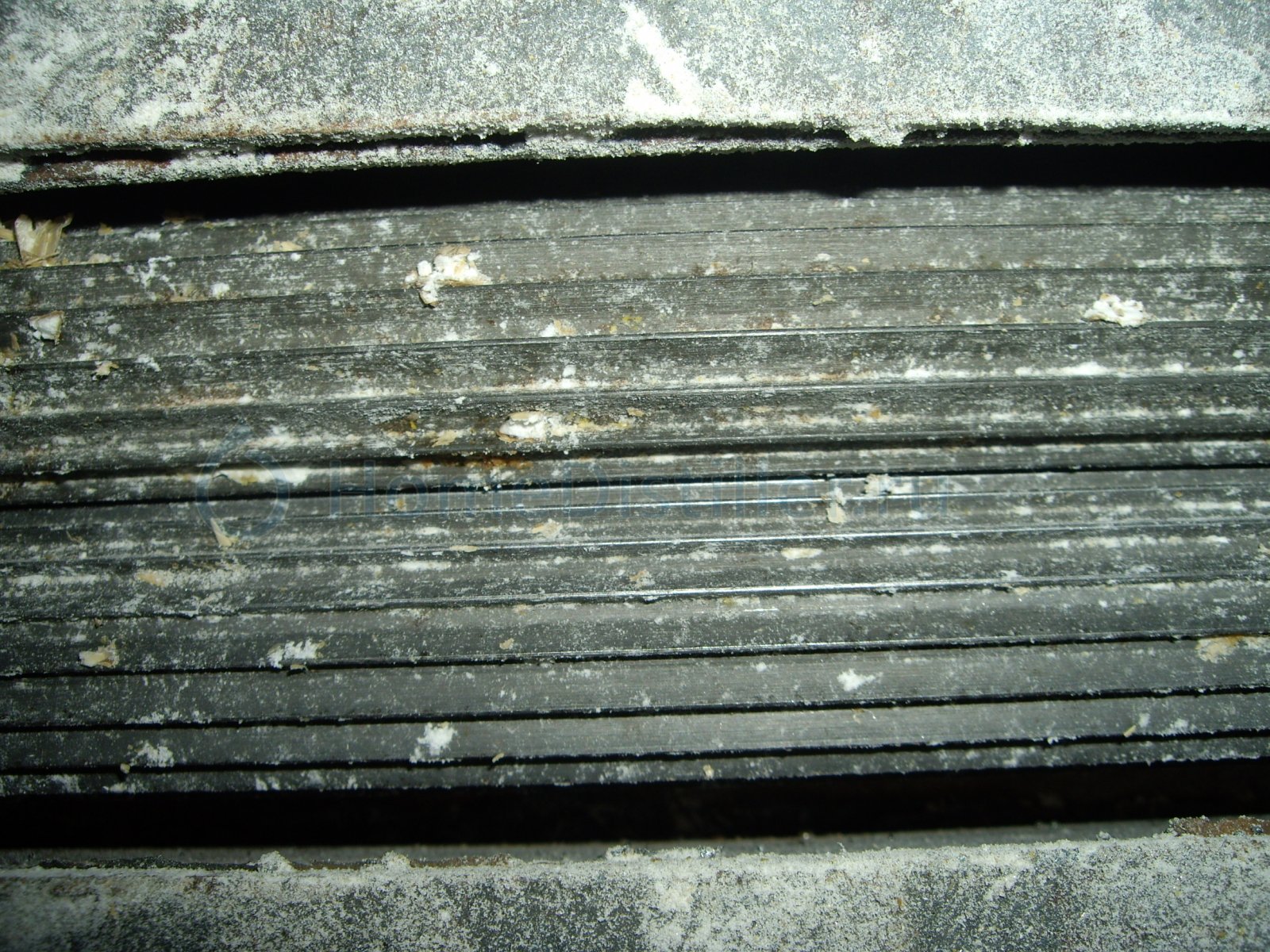

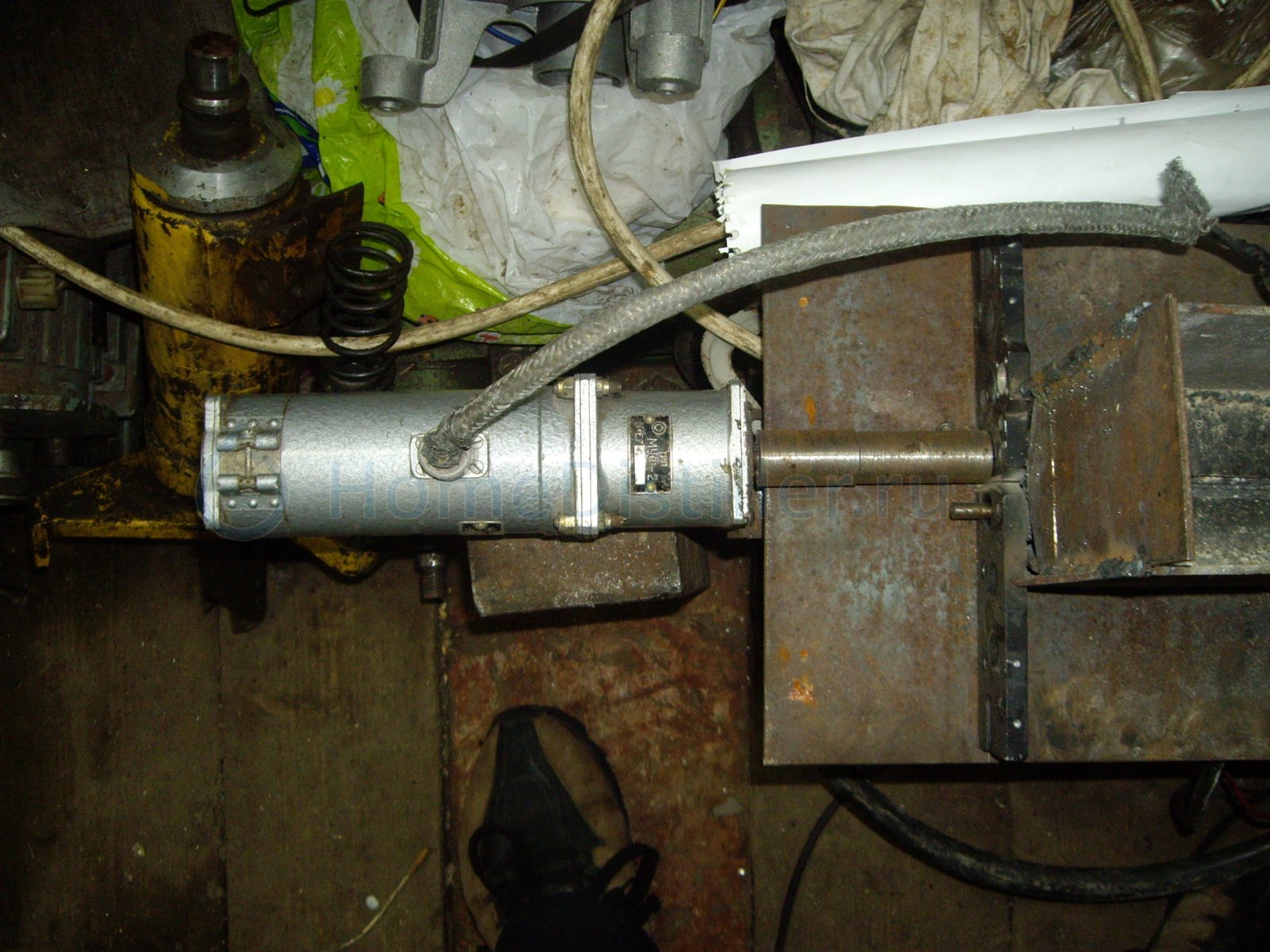

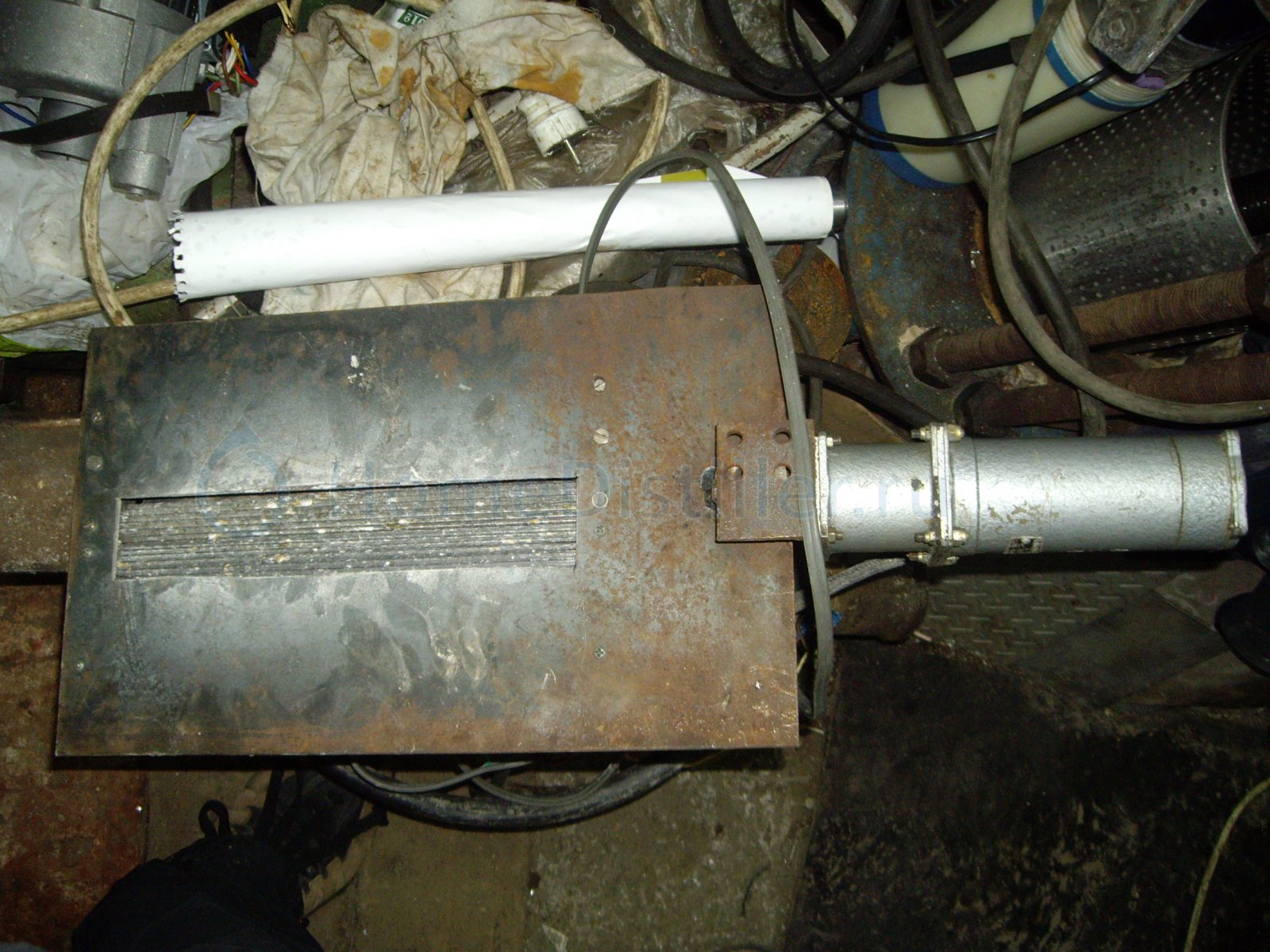

Взял 2 вала,подобрал боковые щечки с подшипниками.Вставил вал в подшипники и закрепил на листе железа,один жестко,второй с возможностью регулировки.img width=800 height=600]https://cdn.homedistil.ru/fs/1304/11/16270.200863.jpg[/img]Привод сделал двигатель 27 вольт,с редуктором от самолета.Один вал приводной другой приводится в движение через зерно и зубья приводного вала.

Только есть один недостаток,зерна нужно сыпать по немногу,потому что ось на валу тонковата,и при большой нагрузке один раз оборвало ось.

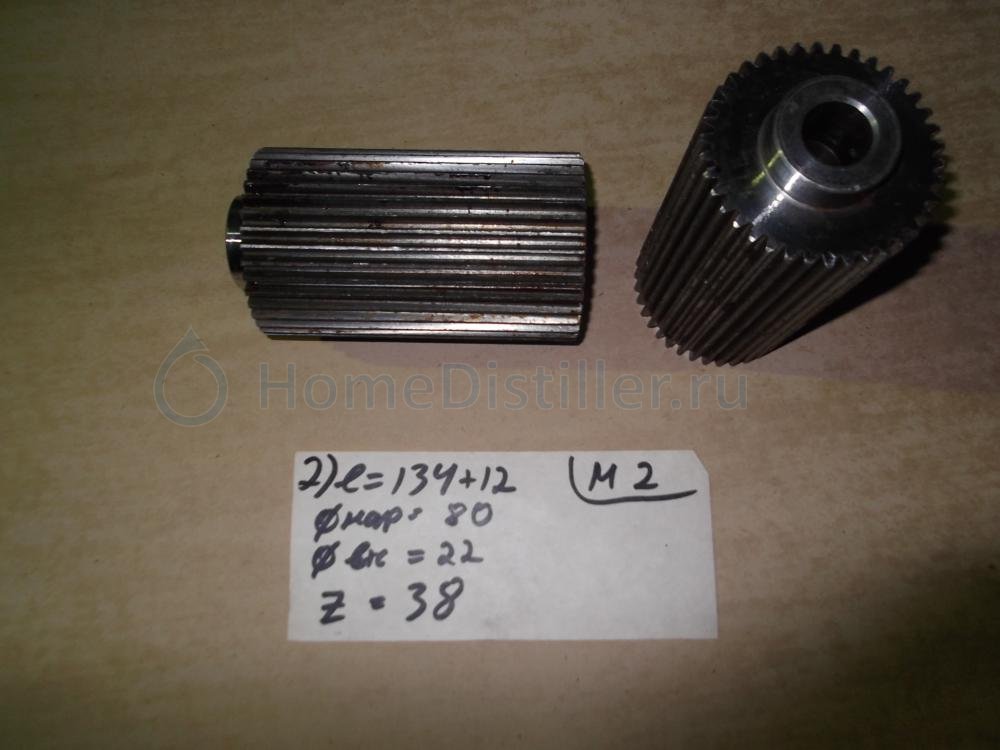

Есть идея сделать еще одну мельницу с двух широких шестерен.Выточю вал,он уже будет 22 мм,и по принципу первой мельницы.

Только есть один недостаток,Mecx, 11 Апр. 13, 10:50

Это большой недостаток, надо постоянно стоять рядом для помола не отходить, вместо того чтоб насыпать в бункер и курить рядом. Как вариант пробуй на валах сделать рёбра мельче, проточить на станке и зазор увеличить. Лучше если будет регулируемый зазор.

Вал проточить не получится,каленый,зазор регулируеся одна щечка с валом двигается.С моими объемами,мелю примерно минут 10,на будущее сделаю на мощных валах и на шестернях которые выложил выше.

олько есть один недостаток,зерна нужно сыпать по немногуMecx, 11 Апр. 13, 10:50

Сделай выход из бункера на вальцы узкий, сантиметра в 4, скорость помола уменьшится, но и нагрузка будет меньше.
Вот же, как у Славочки например

Да в принципе на первое время меня устраивает и так,чем переделывать эту лучше сделать новую.Тем более,что делаю все сам,и мне это в кайф.Единственный недостаток это нехватка времени.

Да там переделать не сложно, тем более что руки у тебя откуда надо растут - две пластины правильной формы под твой бункер под углом, чтобы солод ссыпался, внутри бункера закрепить.

Сделай выход из бункера на вальцы узкий,Gagarin, 11 Апр. 13, 11:35

Я там ещё поставил заслонку, ей и регулирую подачу зерна на валы. В узком месте бункера с низу прорезь полотном по металлу и вставлена пластинка плотно, закрываю перед засыпью и открываю при включении, по звуку дрели регулирую зазор. Иначе дрель стопорится. Солод без проблем, пшеница потяжелее, кукуруза чуть сложнее, подача рулит.

Качество помола лучше чем у Доновской мельницыburov, 19 Марта 13, 22:24

burov, ты действительно молодец, всегда радует, когда люди умеют руками мастерить.
Просьба, габариты  и вес фоток уменьшай, очень неудобно. А лучше выкладывать в виде превьюшек. Личная галерея прекрасно позволяет это сделать.
P.S. Единственное, одновальцовка никаким волшебством не может быть лучше трёхвальцовки.

подшипники в виде дырки в оргстеклеOllBY, 21 Марта 13, 19:19

Если присмотреться, то там видны нормальные стальные подшипники (кажись роликовые)...
Смысла покупать такое, конечно нет никакого, а вот взять конструктив - самое то

здоровья всем присутствующим.  я извиняюсь,хочу спросить мнение о мельнице.ну та которая в виде мясорубки .
её еще во всех магазинах для пивоваров продают.

PDV, для небольшого количества самое то, 5-6 кг. минут за 15-20 не напрягаясь, зазор только побольше делать нужно.
