БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Запугали немного. Но я еще здесь.Т.Анатолий, 05 Нояб. 18, 09:44

Так как у меня дурная голова рукам покоя не дает, то что бы я сделал сейчас на твоем месте:
1.Подобрал трубы для дефлегматора.
2.Купил кламп для соединения царги с дефлегматором.
3.Решил вопрос по изготовлению флегмосборника , его конструкция каким то образом должна подружиться с началом дефа.
4.С дефлегматора прихреначил твою 16 трубу на вход холодильника.
5.Краны поставил такие какие есть.
6.В царгу запихнул 3-5 мочалок.
7. Установил термометр в 20см от низа насадки.
8.В крышке куба установил штуцер для подключения тонометра, и купил сам тонометр.
9.Все это собрал в кучу, поставил на газовую плиту и попробовал на минимальных мощностях выгнать из браги СС.

Т.к. у тебя проблемы с материалами это самый минимум!
Далее уже бы искал тэн, купил РМ-2 или аналог, купил кран тонкой регулировки на охлаждение дэфа, и т.д. и т.п.

что бы я сделал сейчас на твоем месте:
1.Подобрал трубы для дефлегматора.kobnik, 05 Нояб. 18, 10:03

Так я здесь для этого и нахожусь. Помоги с размерами

С дефлегматора прихреначил твою 16 трубу на вход холодильника.kobnik, 05 Нояб. 18, 10:03

а увеличить диаметр можно?


Добавлено через 2мин.:

Установил термометр в 20см от низа насадкиkobnik, 05 Нояб. 18, 10:03

От нижнего края 50 трубы, или от низа мочалок?

Помоги с размерамиТ.Анатолий, 05 Нояб. 18, 10:15

Вот Виктор писал:

Вопросы по Дефу из нержи смотрю...
На эти грабли я уже наступал, когда не хватило ДЕФа 270 мм по отверстиям охлаждения, летом вода из бочки насосом. 700 ватт не держал, на головы не настроить. Осенью хватает, вода 7-10 градусов.
Сделал 550 по отверстиям- не нарадуюсь ! Хватает всегда, максимальная у меня мощность- 1.25 квт, перекрывает запросто. Кроме этого, как мне кажется, работает как царга, разделение намного лучше. Даже после дельты идёт нормальный спирт, но у меня и царга 1200мм.
Внутренняя ДЕФа 23х20, снаружи проточил до 22 мм.Пикаль, 03 Нояб. 18, 23:37

У меня сейчас из меди, я тоже пока нахожусь на распутье по нержовой трубе для дэфа.
Поэтому, лично по размерам ничего сказать не могу.

а увеличить диаметр можно?Т.Анатолий, 05 Нояб. 18, 10:15

Зачем? если она у тебя в наличии имеется.

От нижнего края 50 трубы, или от низа мочалок?Т.Анатолий, 05 Нояб. 18, 10:15

От низа насадки, т.е. мочалок

Зачем? если она у тебя в наличии имеетсяkobnik, 05 Нояб. 18, 10:25

Лучше станет или нет от увеличения диаметра?

Лучше станет или нет от увеличения диаметра?Т.Анатолий, 05 Нояб. 18, 10:37

На холодильник стопудово на все 200% пойдет. Считай от ДЕФа до приемной емкости у тебя все готово.

Виктор Пикаль, может я что то пропустил, как ты флегмосборник к дэфу присобачил?

а увеличить диаметр можно?Т.Анатолий, 05 Нояб. 18, 10:15

не зачем!

Виктор Пикаль, может я что то пропустил, как ты флегмосборник к дэфу присобачил?kobnik, 05 Нояб. 18, 12:17

У меня на гайках собирается.Внутренняя труба ДЕФа торчит внутри гайки на 10 мм. Кольцо флегмосборника разрезано и за счёт пружинистости надевается на этот кусочек внутренней трубы
Фотка в посту  Отв.9108  12 Апр. 18, 23:09 , стр. 456

Сегодня в ночную смену делал ректификацию
Уже после отключения дэфа и отборе хвостов заметил, что в трубке манометра появился конденсат, или жидкость. Это напрягло в плане сохранности манометра, но до него жидкость не дошла, но вопрос остался.
Что делать и как с энтим бороться.
Трубка диаметр 6 мм, длина 50 см.

Что делать и как с энтим бороться.
Трубка диаметр 6 мм, длина 50 см.Valex, 05 Нояб. 18, 13:13

У меня такие же параметры с трубкой и с длинной.
Что ты можешь сделать когда влажность запредельная? Думаю , что ничего! Смирись ))). Цена вопроса то танометра максимум 500р.

Добавлено через 13мин.:

Что то я похоже начинаю менять свои предпочтения .....
Сейчас колонна стоит на ректификации, перегоняю Тело2 с фруктов и зерновых. Хожу, нухаю периодически отбор, в нос банку засовываю, ёлы, ну какой же это спирт, просто каким то нектаром пахнет. Час хожу, нюхаю, два хожу, нюхаю, а все попробовать чистоган в 96%об ссыкотно ))). Я спирт чистоганом с 16 лет не употреблял, в тот последний раз было обмытие получения паспорта ))). Короче решился, беру мензурку, накапывает 25мл, думаю - маловато будет, еще малость накапало , около 40-45мл, выдыхаю - вливаю, мать моя-женщина, нет желания закусить что нить сразу, не большая сухость во рту и та практически сразу проходит, что то как то все нейтрально, Но ощущения просто колоссальные. Зря я энтот продукт обзывал шпиртом.

Беру свои слова обратно.

И что я получил Шпирт Где мой благородный напиток   для отдыха и рыбалки.

Правда после малость вштырило, но этот ньюанс не считаю недостатком

Цена вопроса то танометра максимум 500рkobnik, 05 Нояб. 18, 13:36

У меня манометр на газ, и цена раза в четыре более Вот и ссыкотно!!!

У меня манометр на газ, и цена раза в четыре более Вот и ссыкотно!!!Valex, 05 Нояб. 18, 14:13

Нет, я однажды всё-таки займусь тонометром ! Максимальное давление 20, ну 40 мм рт ст. Ртуть тяжелее воды в 13 раз. Если взять U -образную трубку из стекла ( две простых стеклянных трубки соединённых шлангом внизу ), залить в неё воду,воду можно подкрасить, в один конец подать давление- разница уровней и будет давление в мм водного столба.
То есть для давления 40 мм рт. ст., надо разность 520 мм, значит U должно быть высотой 600 мм.
Если в обычном режиме до 10 мм рт ст, то 150 мм высоты U  достаточно. Ну выплюнет воду в критической ситуации, что, трудно долить ?
Зато какая точность ! Тонометр с его шкалой отдыхает ! Про цену я вообще молчу. Осталось сделать стойку из дерева для трубок...
Есть ещё вариант, герметичная ёмкость с водой и трубкой вверх. Емкость намного больше объёма трубки. В наших условиях- трубка 10 мм и литр емкость- на погрешность наплевать ".
Давление подать в верх ёмкости.
Высота столба- давление в мм водного столба. Если с запасом, ну метр например, вообще без проблем. Если 150-200мм- при превышении давления всю воду, до низа трубки выплюнет, недо следить.
Вместо стеклянной трубки- прозрачный шланг, лучше силиконовый,всё-таки греется сусло, но тогда побольше красить, чтобы видеть через силикон и следить , чтобы при выключении не засосало крашеную жидкость в бак, хотя, на что это влияет ?
В ИТОГЕ- тонометр из подручных средств !

Valex, тонометр в медтехнике за 350 брал, шкала с 0

он строго должен быть 90мм и как следствие общее расстояние между дефом и холодильником или можно его сократить или увеличитьCyberia42, 13 Нояб. 14, 15:13

Само расстояние ерунда ,но вот если царга 42 ,и на нее ещще утепление будит ,,,,,лишь бы вошел утеплительМарт, 13 Нояб. 14, 16:00

90 макс 100!VF56, 03 Нояб. 18, 22:04

Так  нужно строго девяносто или как удобнее? Мне удобно 300

Мне удобно 300Т.Анатолий, 05 Нояб. 18, 20:27

Будет трудно, а может невозможно добиться устойчивой работы колонны при отборе голов.

Так  нужно строго девяносто или как удобнее? Мне удобно 300Т.Анатолий, 05 Нояб. 18, 20:27

Если речь о расстоянии между дефом и холодильником, лично я думаю там не принципиально, конечно не два метра делать. Просто чем шире расстояние, тем больше перевес холодильника, рычаг больше, с полным кубом не будет заметно, а если мало, да зацепишь чем. У меня стенки 1,5-2 мм, конструкция не лёгкая.
Нержавейку трубы кстати брал на металлоприемке по весу.

Добавлено через 1мин.:

Будет трудно, а может невозможно добиться устойчивой работы колонны при отборе голов.ZagAl, 05 Нояб. 18, 23:19

Тоже интересно

А почему ? Я не понял. Мне кажется- вообще пофиг...не понимаю !Пикаль, 05 Нояб. 18, 23:26

Тоже интересноМихаил887, 06 Нояб. 18, 01:38

Начнем с того, что абсолютно стабилизировать мощность и подачу воды невозможно. В бОльшей или меньшей степени колебания будут. Следовательно будут колебания и в количестве пара. Если паропровод между дефлегматором и холодильником небольшой, то эти колебания не оказывают существенного влияния. Однако при тщательном наблюдении мы заметим, что капли то учащаются, то становятся реже.
Если паропровод будет длинным, то при уменьшении количества пара (напомню, что речь идет об отборе голов, когда его и так мало) паропровод будет терять нужную для прохода пара температуру, что в свою очередь затруднит прохождение пара. Отбор может вообще прекратиться.
При этом в дефлегматоре будет расти давление пара. При определенном давлении пар начнет движение по "холодному" паропроводу. С ростом температуры паропровода, увеличится его пропускная способность и большое количество пара проскочит в холодильник, пока давление в дефлегматоре не снизится. На выходе получим струю или частую капель. Уменшится количество пара, уменьшится температура паропровода... и все будет повторяться.
В принципе ничего страшного в этом нет. Но некоторые очень переживают по этому поводу.

Если паропровод будет длиннымZagAl, 06 Нояб. 18, 00:03

Думаю от наклона паропровода зависит, если он длинный, он будет как воздушный холодильник и если наклон в сторону дефа, на головах пар будет конденсироваться и стекать обратно в деф, ну может не всё а часть, а если наклон в сторону холодильника, то все что вышло из дефлегматора пойдёт в отбор. При длинне 30 см думаю этого не будет

При длинне 30 см думаю этого не будетМихаил887, 06 Нояб. 18, 00:32

Мы имеем дело с условными величинами. Условно стабильная мощность, условно стабильная подача воды, условная вертикальность колонны, условная горизонтальность паропровода.
Вот когда Анатолий сделает себе такой паропровод, тогда и узнаем, что практика покажет.

Нет надо обязательно ЦТ колонны сместить к краю и увеличить опрокидывающий момент куба!VF56, 06 Нояб. 18, 04:35

Вот когда Анатолий сделает себе такой паропроводZagAl, 06 Нояб. 18, 00:43

Просто чем шире расстояние, тем больше перевес холодильника, рычаг больше, с полным кубом не будет заметно, а если мало, да зацепишь чем.Михаил887, 05 Нояб. 18, 23:38

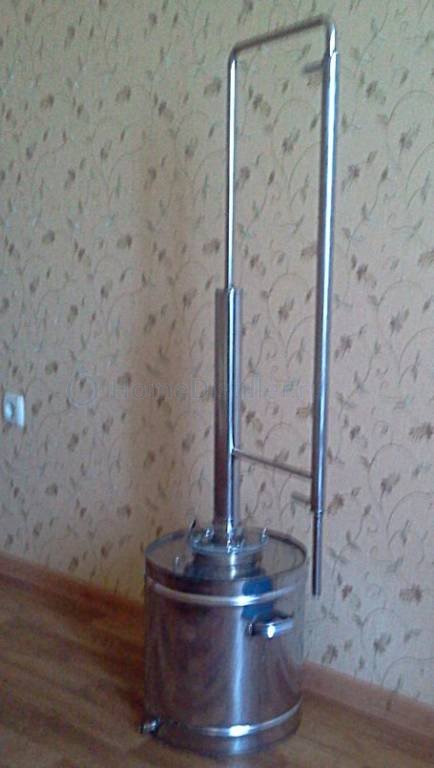

Я же выкладывал фото. Все стоит и никуда не падает даже с пустым кубом. И там как раз 300 мм.
Опыта нет, а железо вот оно на фото

условная вертикальность колонны, условная горизонтальность паропровода.ZagAl, 06 Нояб. 18, 00:43

Уровнем перед погоном проверяю

Думаю от наклона паропровода зависит, если он длинный, он будет как воздушный холодильникМихаил887, 06 Нояб. 18, 00:32

Утепление поможет? если да, то утеплить не проблем

Если паропровод будет длинным, то при уменьшении количества пара (напомню, что речь идет об отборе голов, когда его и так мало) паропровод будет терять нужную для прохода пара температуру, что в свою очередь затруднит прохождение пара. Отбор может вообще прекратиться.
При этом в дефлегматоре будет расти давление пара. При определенном давлении пар начнет движение по "холодному" паропроводу. С ростом температуры паропровода, увеличится его пропускная способность и большое количество пара проскочит в холодильник, пока давление в дефлегматоре не снизится. На выходе получим струю или частую капель. Уменшится количество пара, уменьшится температура паропровода... и все будет повторяться.
В принципе ничего страшного в этом нет.ZagAl, 06 Нояб. 18, 00:03

Вот она махонькая ложечка дерьма.

абсолютно стабилизировать мощность и подачу воды невозможноZagAl, 06 Нояб. 18, 00:03

Чугонный диск мало реагирует на перепады в сети, он очень инертен. Когда я вырубаю нагрев полностью, температура в кубе еще долго растет.
