БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

VF56, так получилось, что у меня в наличии труба 32х0.4 42х0.7 50х0.8. толстостенные трубы есть, но в ограниченном количестве. 32х0.4 варить довольно тяжело, поэтому предпочтение отдаю 42 и 50 трубе. поэтому дэф и выполнен из этих диаметров. путанку туда пихнул для увеличения сопротивления движению пара - типа заузил диаметр. при использовании 42 трубы какую длину нужно сделать? тот, что готов сейчас полностью конденсирует весь пар при расходе воды меньше 300мл/мин (я замерял расход на холодильнике (примерно 300мл/мин), а расход на дэфе был меньше). а если сделать из 32 трубы, то какая будет необходима длина? расстояние дэф-холодильник сократить не проблема. выкинуть из схемы трубу-удлиннитель и прикрутить холодильник сразу к дэфу.
А почему маленькая трубочка на выходе может привести к проблеме? гоню только сахарную брагу, путанка в дэфе надежно работает против брызгоуноса. вроде бы нечему её забить? в бак уже врезал аварийный клапан. береженого - бережет.

какая будет необходима длина?Dmastij, 28 Июня 17, 09:47

все размеры колонны обсуждаемой в этой теме есть на 1 странице

А аппарат можно переделать. Но как по мне ДЕФ коротковат. Хреновое будет разделение. И под его диаметр царга тоже нужна соответствующая!

А почему маленькая трубочка на выходе может привести к проблеме?Dmastij, 28 Июня 17, 09:47

попадья и свечка! Я понимаю риск дело благородное, но....Сядет мушка на варенье, и рванет твое творенье!

Dmastij, опять-25. Ели вы собрались переделать свой аппарат, то на первой странице и в путеводителе, есть чертеж, с нужными размерами. Просто ПОВТОРИТЕ !

Да не обращайте внимания .я за 8 лет на сайте крым рым прошел !!и все своими ручками !! В другие темы час вообще не хожу ! Иногда ага .посмеиваюсь от головокружения!!да и. Многие парни давно так поступают !! Че мне доказывать теоретику практику !!если нужно все сам найдет !! А если нет то теорезировать будит до конца ..и других учить !!

Dmastij, Исходя из того что у тебя можно так: 32 внутренняя ДЕФа, 42 Царга 0.7-1 метр. Внешняя рубашка ДЕФа лучше найти трубу с внутренним диаметром 35-37 мм.

Сейчас нахожусь в Дивноморске и уловил интересный момент.Такого в Москве не наблюдал.Возможно из за погоды.Вот уже несколько дней делаю ректификацию.Обычно включаю колону в 8 утра а выключаю далеко за полночь.Аппарат стоит по центру кухни,так как у меня лоджия большая то кухонный стол стоит там.Погода за 30 гр.Крартира,окнами смотрит на юго-запад.Солнце бывает только после 14 час.Так как на улице тепло,то окна открыты целый день во всех комнатах.Ветерок с моря играет и отбор плавает.Так как у меня БКМ от 223 то есть участок до дэфа в 30 см не утепленный.И вот читаю вас и понимаю,где собака по рыта.Буду сейчас думать,чем прикрыть этот участок.Но я не об этом.По мере прогрева воздуха(подъема солнца)мне приходится подрабатывать краником дэфа.Возможно я бы это не заметил,если бы гнал один раз.Вообщем,до самого вечера,мне приходится открывать воду а как спадет жара(после 20час) то процедура разворачивается на оборот.Мне приходится до ночи все время поджимать воду на дэф.Я это просек и поехал на водозабор.Как и предполагал,там большые емкости лежат на земле под солнцем.Люди все на море и малое потребление воды.Она успевает прогреться и мне приходится открывать подачу.Как солнце село,люди пришли и начали обмываться,увеличился отбор и пошла холодная вода-приходится поджимать воду на дэф.Еще что заметил.По сравнению с Москвой-изменились параметры.При тех же значениях давления в 3 и 6мм,мощность пришлось увеличить,ровно на 100 Вт.Еще хочу сказать огромное спасибо всем участникам ветки.Не хочу выделять а именно-всем.Кто предложением а кто словом(расстрелять-на йух)-толкает нас к истине.

Я заснял процесс выхода колоны на режим но отправить не могу из за дохлого инета.По приезду отправлю товарищу а он смонтирует и выложит.

А если нет то теорезировать будит до концаМарт, 28 Июня 17, 10:45

Я и говорю, это ДИАГНОЗ!

Добавлено через 5мин.:

расстрелятьEfisher, 28 Июня 17, 10:51

Спасибо! Значит полезно!

как все просто у вас. для оленей. есть чертеж, скопируй (как обезьяна) и будет тебе счастье. а еще лучше купи и совсем не думай!
а я хочу думать!
по сути мне не переделать аппарат, а новый сделать нужно. только бак оставлю. итак, дэф коротковат - будет плохое разделение. это понятно. есть вопрос относительно диаметра. почему большой диаметр хуже маленького? слишком большая поверхность и быстро будет конденсироваться флегма? будет садиться вся в одном слое и тяжело отрегулировать дэф так, чтобы пар разошелся по всей длине дэфа? тогда почему дэф коротковат? а если я например холодильник с фото чуть переделаю - вварю другие фланцы - и использую его в качестве дэфа. там и длина больше и диаметр меньше. далее. про царгу я уже говорил. её нет, но она будет. 800-1000мм. лучше 42мм или 50мм? и выходная трубка. какой диаметр безопасен? 10мм отверстия достаточно? а если совсем не глушить выход холодильника? оставить на выходе 42 трубу и поставить холодильник чуть под углом.
я не хочу ничего доказывать.  мне б теории почитать. поделитесь полезной ссылкой или что в поиск вбить. а то по большей части везде практика да совет: сделай как я сказал и будет счастье.

Efisher, мне кажется ДЕФ маловат (прирно 20 см?). И холодильник я бы тоже увеличил.

http://moi.12ruk.ru/2014/11/07/raschet-deflegmatora/


Добавлено через 7мин.:

Когда задумал сделать аппарат там много полезного для себя вычитал.

Все осознал. Проще найти нужные трубы, чем переделать на свои размеры. Уточню лишь один момент: влияет ли на работу всей конструкции толщина стенок труб? И еще. Холодидьник то можно старый использовать? Или тоже новый лучше сделать?

. Проще найти нужные трубы, чем переделать на свои размеры.Dmastij, 28 Июня 17, 14:52

деф можно сделать кожухотрубным и использовать имеющиеся у тебя диаметры,у меня вся колонна ф48мм.,кроме холодильника.имхо

Dmastij, толщина труб роли не играет,за исключением внутренней трубы дефа. Туда лучше брать тонкостенную трубу.Про зазор уже сказали. Чем меньше воды в рубашке дефа,тем легче регулировка.

а 3 мм зазор между трубами - много? а если воду пустить между труб по спиральке?

Добавлено через 9мин.:

и по чертежу. есть глубокий смысл в использовании 15мм трубы после дэфа? или можно заменить её на 20мм, 28мм?

мне кажется ДЕФ маловат (прирно 20 см?). И холодильник я бы тоже увеличил.VF56, 28 Июня 17, 13:55

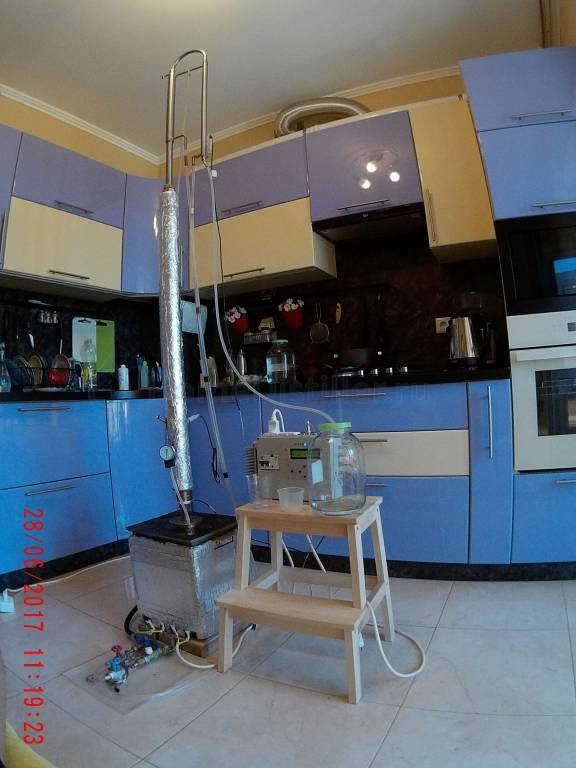

дэф 33 см а не защищенная труба до дэфа-19см.На фото видно,что уже замотал и вижу что болтанки не стало.Течет равномерно,хотя и ветер гуляет.Правда еще и куб защитил с верху.У меня знакомец в Михайловке живет.Волгоград.Посмотрел на мою колону и напитки и мы с ним договорились,что как только я приеду в Москву то сразу куплю комплект труб.Ему и мне.Так что у вас появился еще один последователь.

а 3 мм зазорDmastij, 28 Июня 17, 15:57

Это предел

15мм трубы после дэфаDmastij, 28 Июня 17, 15:57

Эксперементы можно оставить на потом

Добавлено через 2мин.:

Мое личное мнение что ДЕФ менее 400 мм не надо делать. Одно дело вы растягиваете динамический диапазон пошире, другое сужаете! Небо и земля!

Добавлено через 1мин.:

спиральке?Dmastij, 28 Июня 17, 15:57

Да

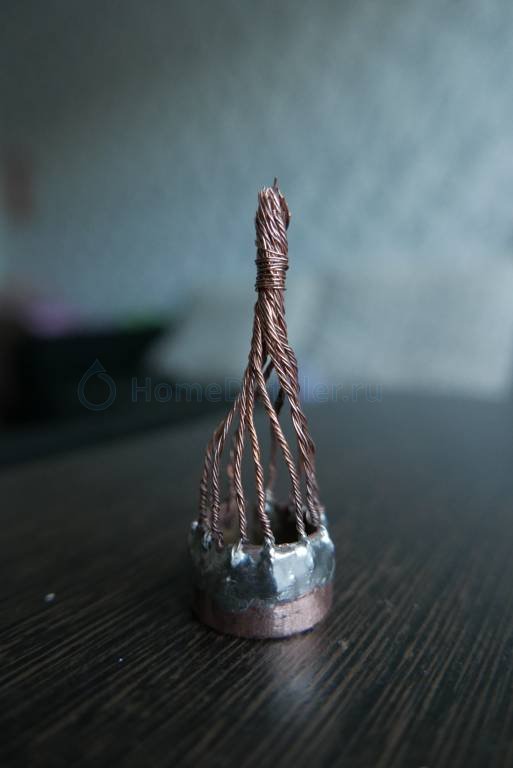

Выношу на рассмотрение, но вода льется не по спиралькам, а между ними.

отбор регулировать и обычным шаровым краном...Absent, 28 Июня 17, 20:06

я думаю это только мечты
