БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Это кран с шаговым двигателем и управлением с ардуинкиZagAl, 26 Авг. 17, 10:10

А каким способом будет получаться информация о положении заслонки крана (положения закрыто - открыто и % открытия заслонки крана)?

Александр956, на фото в правом нижнем углу - это ардуинка с установленным на нее индикатором. На нем и отображается положение штока крана. В данном случае он находится в положении 50 шагов. В настоящее время на один оборот штока крана приходится 200 шагов, но можно сделать и больше. Пока не решил нужно-ли, или этого будет достаточно. В варианте автоматической работы в составе автоматики эти данные видит управляющий компьютер.

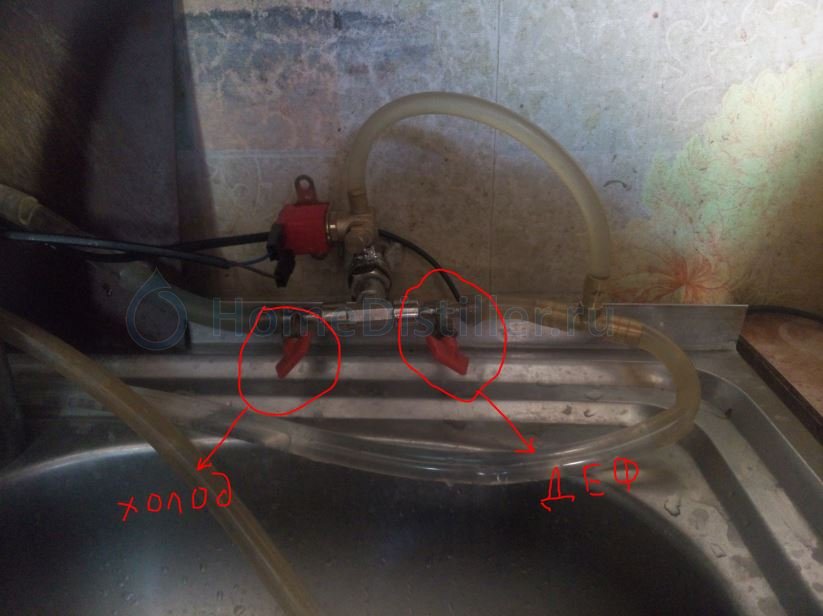

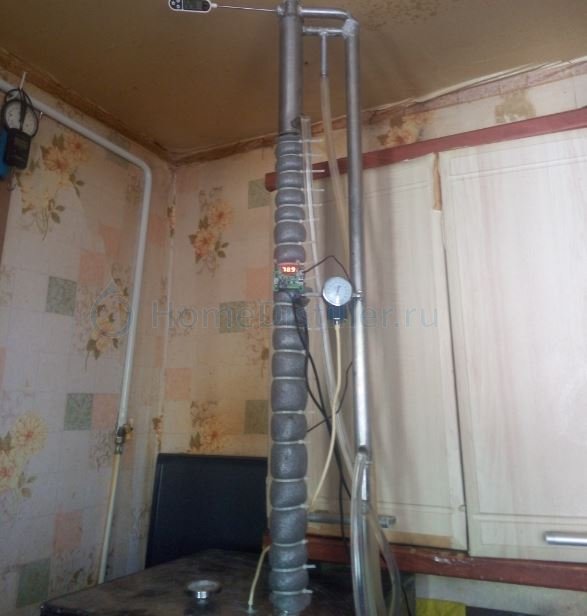

и так, коллеги решил и я автоматизировать(если это можно так назвать ) свой процесс получения спиртика: взял и заказал вот такую хреновенку(ТЕРМОРЕГУЛЯТОР) - W1209 и электроклапан бензиновый от ГБО (долго думал,искал от куда взять клапан?, хотя был у меня от стиралки INDESIT, но беда-нормально открытый) а  этот нормально-закрытый да и еще запитка идет от 12 Вольт.

. клапан впаял в систему общей подачи воды, термодатчик в 20 см от куба(класика)

Добавлено через 8мин.:

идем дальше: смысл моей приблуды- выставляю на терморегуляторе дельту 0,3С после температуры стабилизации и покапельный режим отбора тела(головы у меня и так идут при полном открытие дефа). при достижении верхнего порога дельты реле подает на электроклапан питание и он подает воду в магистраль дефа через тройник, при понижении Т дельты клапан закрывается и т.к. кран регулировки уже выставлен в покапельный режим система работет сама ЧАСАМИ. взял еще один такой W1209 на кубовой термометр + зумер-прикручу чуть позже. жду замечаний

Праввильно сделал .зт все есть на первой странице !!

Добавлено через 4мин.:

Эта система хоть на газ хоть на печку .😁😁😁 не исключая злектротягу !! Что за клапан от бензиновой херн ??

Сань вопрос в цене .у меня первый был  вообще сосед дал .водопроводный .! Правда на 220 .их как говна за баней ! Просто искать нужно!!!

Можно ли в нашем деле применить титан на фланец куба?Efisher, 26 Авг. 17, 11:39

Я думаю, что можно. Титан, как и нержа, неактивный металл, но он дороже нержи обычно и для домашнего использования не производится.

Дело в том,что титан как раз,есть.Я дал добро а вот сейчас сижу и думаю-а смогу ли я трубку припаять или приварить.Дома на чердаке,лежат трубы тонкостенные,титановые на 50 мм.Пытался,как то их сварить а после остывания,они лопались.На автожир припасал.
Вот что еще заметил.Сделал 5 ректификаций и первый стоп приходит на 97 гр.На 42-й трубе,приходил на 95гр.

Efisher, А ты у Самостроева не уточнял температуры окончания отбора тела? Так у меня стандартно 95-96, а бывало и под 97.5!

НЕт,не узнавал.У меня так же стандартно на 42-й трубе было 95 гр.На 50-й,чуть по другому.5 перегонов делал и всегда 0,5 гр. дельта была при 97 гр в кубе.Уменьшал отбор до 150 -200 мл и догонял до 98,2гр.До 99 гр-хвосты.Вот что подскажите;хвостов было 15 л,про углевал и сейчас перегнал с укреплением.Получилось 5,5 л-60 гр.Не снижаемый остаток в кубе у меня 4,5 л.До скольки градусов можно развести СС?

До скольки градусов можно развести СС?Efisher, 27 Авг. 17, 21:12

Не разводишь! Перегоняешь сколько есть крепость.Но надо копить до допустимого обьема. Или ставь тен ниже!

Добавлено через 21мин.:

Юра! У меня невырабатываемый 2.5 литра. С запасом считаю 3 литра. Писал выше перегонял хвосты. Были 58 гр. Сколько уже не помню. Получил 3 с лишним спирта. И естественно до осушения было много запаса.

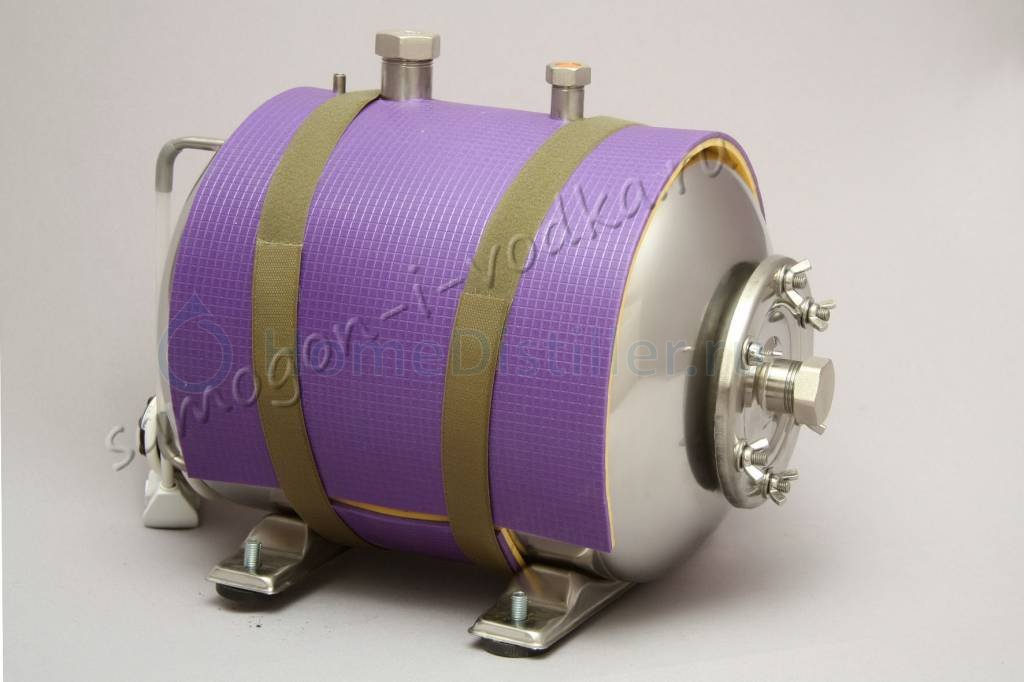

Есть у меня такой куб.Не снижаемый остаток-3,5 литра.Копить нет такой возможности.Уезжаю туда,где база у стратегов.Не повезу же я туда хвосты.Вылью здесь.Или надо как то их переработать.

Разводи хоть до .20 .колонне работать будит труднее !! Но получишь спирт говенный но спирт ! С аказией потом или в сырец .или натрешь что нибудь!!  !! А вообще разводят на хвостах до 40 . там с 40 крект их в кубе держит !

Март, Саня! Но 60 удержит лучше

Па рни вообще слово крект это все к прямоточникам .и простому кубу ..в браге .15 .головы пошли ..далее тело ../56 .далее держим изики в кубе ..они до 40 сидят во фляге так ?? Ну а в колонне ?? В браге 15 .головы пошли ..! Гы изики то ж !! Долитают до насадки и !!8 см от куба там 86 .град укрепления !!и Головы крект для них поганый .изикам вообще душняк .😂 ну а в нашем аппарате .под дефом уже 96 укрепления !!за счет тего далее иднт разделение ??за счет массы молекулярного Веса !!ну в принципе слово крект именно это и подрузомевает !скорость пара .моникулярная масаа !!вот здесь опять выходим на режим !и мощность .газанешь ..придашь энергии
Не только молекуле этанола ..но и молекуле изоамилола .которая больше весит .и тяжелее !!

которая больше весит .и тяжелееМарт, 28 Авг. 17, 06:55

Но и из куба они при 60 меньше будут дергаться вверх

Добавлено через 1ч. 10мин.:

я бы сказал им в кубе будет поуютней!

Эт да !!

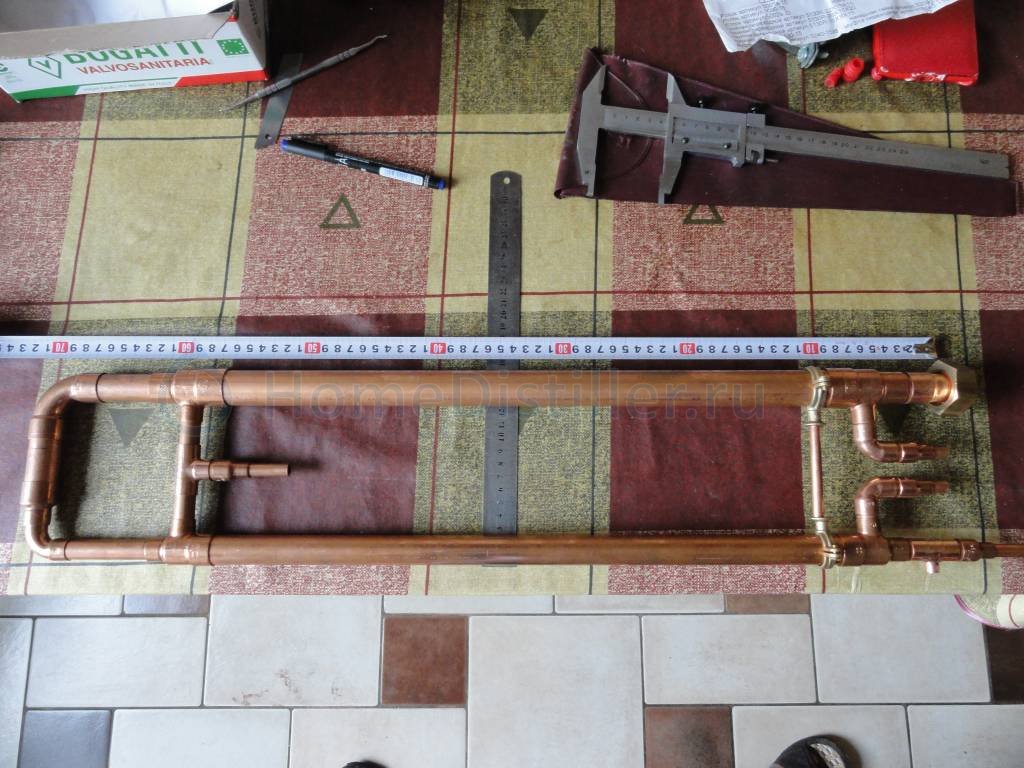

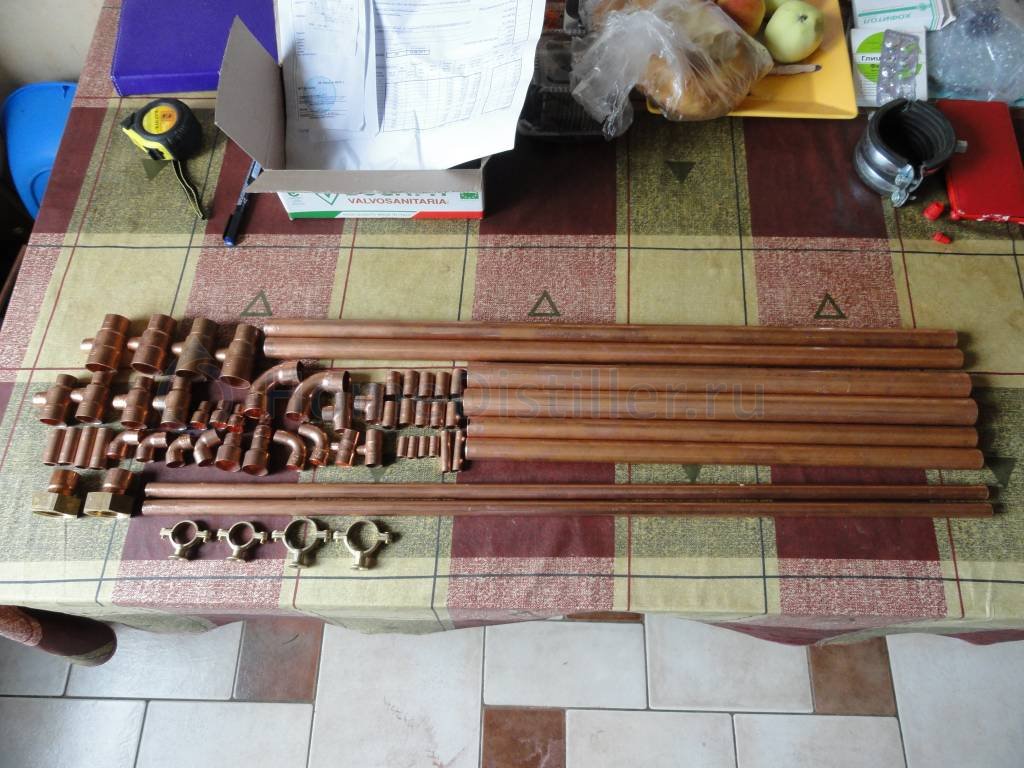

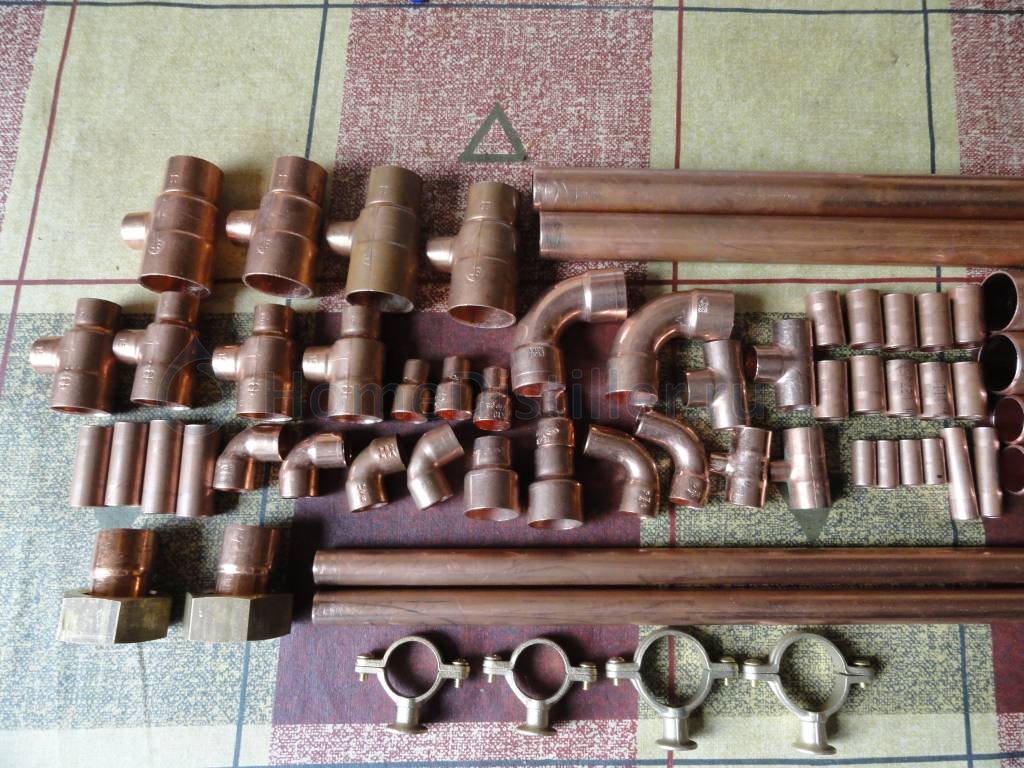

Съездил купил,запчасти на БКМ.Деталей на два комплекта.Один комплект,знакомец заберет в Михайловский район.На два комплекта,получается дешевле.Остатка,практически нет. Позже,выложу чертежи с дополнением.Что бы уже резать трубка в размер.На фото не все в наличии.Четыре втулки,15х10,не до дали.

Ну а вот теперь вопрос, а зачем нам НУО? до 79.6 при работе мы не доходим по любому! У меня дельта обычно в пределах до 78.6-79(очень редко при давлении за 770 .мм рт.ст. До этих температур мы не доходим. У меня все что после дельты - хвосты. Их в переплавку. А если до этой температуры, что 79.6 уже говна будит полный куб. Обьясните цель отбора через НУО. Что мы хотим отобрать?

VF56, Володя, этому вопросу посвящены целые темы, ссылки на которые не раз выкладывались здесь. Если маленький куб, то УНО не нужен. Вот тебе и ответ, почему у ВадимаП на маленькой царге хороший продукт на выходе - да потому, что куб-то тоже миниатюрный. Сделай куб ещё меньше, и царгу можешь уменьшать. Помнишь как-то возникал вопрос о мини колонное. Выгнал рюмочку и доволен. Сидит мини кампания за столом, а в центре - миниколонна капает. Накапало по рюмочке - выпили. А пока следующая порция капает, есть время пообщаться. Романтика.

ZagAl, Саня! Мои мозги заняты калькальвадосом! Пошли яблоки, аж ветки ломаются! Некуда заливать сок на брагу! Стоят ждут перегонки абрикотин, играет сливовица, ждет перегона первый замес кальвадоса, а впереди еще хрен знает сколько сока! Вот и кипят мозги. Как и куда!?

Добавлено через 8мин.:

Блин балкон как у кота Матроскина весь заставлен бутылями!
