БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,
Март
Профессор
Екатеринбург
6.9K 1.7K
Отв.7360 19 Февр. 18, 12:47
фkobnik, прямой перегон на Бкм .без отбора голов .здесь без насадки один вариант !
Вадим П
Профессор
Россия
4.5K 2K
Отв.7361 19 Февр. 18, 12:48, через 1 мин
резьба 1/8 - это в каких единицах? Что то не догоняю.kobnik, 19 Февр. 18, 12:05Это в гектарах!
Добавлено через 1мин.:
1/8 - это резьба трубная цилиндрическая ISO 228karu77, 19 Февр. 18, 12:18
kobnik
Доктор наук
село Заплавное
707 139
Отв.7362 19 Февр. 18, 13:09, через 21 мин
Проффэсорр Вадим П хорош ржать, для меня трубы -резьбы- фитинги темный лес! В руках надо подержать и покрутить что б понятно было.
Видалый
Доцент
Омск
1.1K 354
Отв.7363 19 Февр. 18, 13:16, через 7 мин
Да он не над тобой! Он над тем ,что типа переведите с китайского ,тебе перевели -но на японский!Сразу все понятно стало,чё японский ISO 228 ведь все знают! Ну и в начале для прикола,чел с чувством юмора! На крайняк мечик на М10 возьмешь и нарежешь!
kobnik
Доктор наук
село Заплавное
707 139
Отв.7364 19 Февр. 18, 13:18, через 3 мин
Да я не в обиде, сам люблю поржать )))
сообщение удалено
vprogon
Доктор наук
Москва
983 402
Отв.7365 19 Февр. 18, 13:57, через 40 мин
Гибкая с кранами.
VF56
Куратор
где-то там за рекой
3.8K 1.1K
Отв.7366 19 Февр. 18, 18:06
Если отбор по жидкости делать,kobnik, 19 Февр. 18, 12:05у нас вообщето БКМ Марта - отбор по пару!
Гарик32
Специалист
Брянск
185 36
Отв.7367 19 Февр. 18, 18:49, через 43 мин
Присоединение: резьба 1/8kobnik, 19 Февр. 18, 12:05Доступна в продаже плашка G 18 маркировка или R 18 что реже и на обычной гибкой подводке перерезается резьба, как выше выложил Саша.
Добавлено через 10мин.:
Вот такая
Пикаль
Доктор наук
СПб
992 174
Отв.7368 19 Февр. 18, 22:17

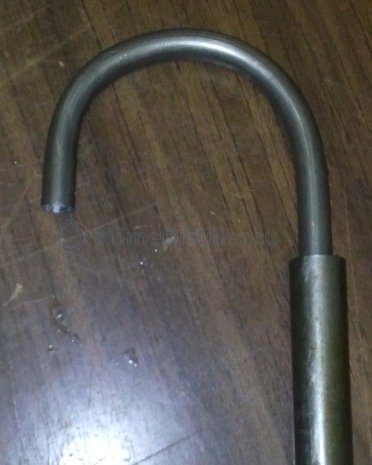

Вопрос о верхнем термометре. Не смог загнуть трубу 16х1 с малым радиусом, чтобы вышло , как у SHap 611.Это верх колонны, между деф и холодильником. Загнул вот так :
Как лучше вставить китайский термометр со щупом ? Сверху, сбоку,в плоскости загиба ? Первые два проще.
Где-то читал " термометр должен входить на 2-3 мм, не попадая в струю пара", может не так понял ?
Где вваривать трубку ? Действительно в зоне температуры должен быть только кончик измерительного щупа ? Или вдоль потока почти на всю длину ?
Надеюсь такой загиб не испортит всё ? ( В азбуку ламинарных и турбулентных потоков при изменении направления потока, а также теории Рейнольдса желательно не отсылать :))
З.Ы. Радиус загиба 60 мм, то есть между трубками 120 мм.Диаметр бака220- вроде нормально.
Добавлено через 4мин.:
Как лучше вставить китайский термометр со щупом ? Сверху, сбоку,в плоскости загиба ? Первые два проще.
Где-то читал " термометр должен входить на 2-3 мм, не попадая в струю пара", может не так понял ?
Где вваривать трубку ? Действительно в зоне температуры должен быть только кончик измерительного щупа ? Или вдоль потока почти на всю длину ?
Надеюсь такой загиб не испортит всё ? ( В азбуку ламинарных и турбулентных потоков при изменении направления потока, а также теории Рейнольдса желательно не отсылать :))
З.Ы. Радиус загиба 60 мм, то есть между трубками 120 мм.Диаметр бака220- вроде нормально.
Добавлено через 4мин.:
Пикаль, стружка для насадки не подойдет ни как. Не трать времяVF56, 19 Февр. 18, 06:50Не буду
Март
Профессор
Екатеринбург
6.9K 1.7K
Отв.7369 19 Февр. 18, 22:47, через 31 мин
Пикаль, трубочку под жало привари .у тебя получится все равно на линии пара .конструкция по другому сделать не позволит .просто возмешь на жало натянешь силикон в натяг .и оставишь 1,,2 милиметра кончик !паяй чють выше дефа !
Пикаль
Доктор наук
СПб
992 174
Отв.7370 19 Февр. 18, 23:03, через 17 мин
паяй чють выше дефа !Март, 19 Февр. 18, 22:47То есть не в самом верху ?
Есть место, где заканчивается охлаждение ДЭФа, на предыдущей детали, ещё в диаметре 20 мм. Как относительно него ?
Ещё уточню..На старом аппарате вварена трубочка 6мм, на неё натянут силикон с внутренним 4 мм, сквозь отверстие в силиконе и трубку нерж. наконечник термометра можно вставлять от 0 до примерно 100 мм. Вы предлагаете трубку одеть на наконечник, оставив 1-2 мм и силикон внутрь трубочки ? То есть отверстие трубочки миллиметров 7 ?
Здесь намного выше ДЕФа
Март
Профессор
Екатеринбург
6.9K 1.7K
Отв.7371 19 Февр. 18, 23:33, через 31 мин

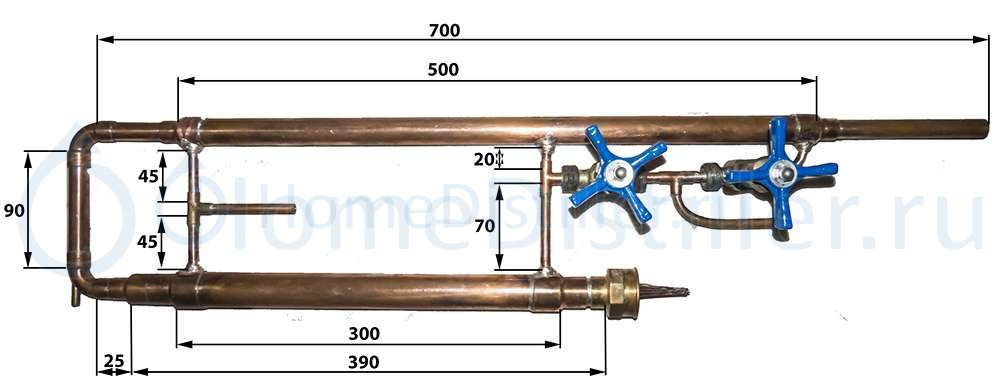

На рисунке все верно .так и расчитывай ,да на жало терм одеваешь силикон шубу ..цель ...пароэмульсионная фракция капризная .то пар .то жидкость и т д .нужно что терм грел только обьем .и 3 мм достаточно .при этом на него эта шняга лететь не будит !.у меня вообще с боку отвод 2 см .в него термометр .иль термопара ! Можешь трубку чють длинее и вопрос на сколько толкать отпадет !т е получится с боку !
Самостроев
Доктор наук
саратов
779 259
Отв.7372 20 Февр. 18, 06:08
Пикаль, можешь вообще пока не делать гильзу для термометра выше дефа,не нужен пока он тебе ,позже может и пригодится,а пока нет.имхо.
VF56
Куратор
где-то там за рекой
3.8K 1.1K
Отв.7373 20 Февр. 18, 06:34, через 26 мин
РейнольдсаПикаль, 19 Февр. 18, 22:17Пикаль, не! Не переживай! Сюда отправлять не будем!
Добавлено через 7мин.:
Пикаль, кроме термрметра 20 см снизу остальные не так критичны. Скажу свое виденье верхнего. У меня два варианта. Один сверху на мини и сбоку на большой колонне. Главное чтобы ты мог регулировать жало глубже меньше и все. Подберешь практически. Датчик в термометрах может быть на конце жала а может и в 2-3 см от конца
Добавлено через 2ч. 31мин.:
Смотри посты от 8 декабря 2017. Я как раз выкладывал фотки мини. Там термометр вертикально
Добавлено через 1ч. 13мин.:
Крошка мини!VF56, 06 Дек. 17, 13:27
Добавлено через 7мин.:
Ещё раз...VF56, 27 Марта 16, 14:01
Добавлено через 1мин.:
А здесь вверху на большой метровой колонне
Добавлено через 10ч. 59мин.:
Сейчас в ресторанчике попробовал бернеруа всоп. По сравнению с моим домашним кальвасом отстой полнейший- что аромат, что послевкусие, что вкус! И это в рест по цене 9700 за 0,5 литра! Да мой рулит однозначно по всем показателям!
Пикаль
Доктор наук
СПб
992 174
Отв.7374 20 Февр. 18, 22:31
А всё-таки, как лучше ? Измерительный наконечник по какой красной линии ? Если перпендикулярно экрану, в какой зелёной точке, нижней или верхней ? Март говорит ближе к ДЕФУ, у VF56 в самой верхней точке...
Добавлено через 13мин.:
Труба оказалась не 36х33, а 35х38..может не мучиться с точением резьб и купить клампы ?
Отрезал три куска на царги, так получилось...850 мм, 1000 мм и 1350 мм.
Можно будет собрать 3150.
Добавлено через 13мин.:
А здесь вверху на большой метровой колоннеVF56, 20 Февр. 18, 06:34Большая, метровая....а мне 1650 мм предлагал.
Труба оказалась не 36х33, а 35х38..может не мучиться с точением резьб и купить клампы ?
Отрезал три куска на царги, так получилось...850 мм, 1000 мм и 1350 мм.
Можно будет собрать 3150.
VF56
Куратор
где-то там за рекой
3.8K 1.1K
Отв.7375 20 Февр. 18, 22:49, через 18 мин
Пикаль,
1650 ммПикаль, 20 Февр. 18, 22:31я не предлагал! У меня две метровых и одна 31 см
собрать 3150Пикаль, 20 Февр. 18, 22:31хренью не занимайся! а то придется с соседом сверху в кооперацию вступать! Ты куб и 20 см от него контролируешь, а он деф!
Пикаль
Доктор наук
СПб
992 174
Отв.7376 20 Февр. 18, 22:56, через 7 мин
Да я шучу насчёт трёх метров, просто отрезал1000 и 850,с набивкой и пустая, 1350 остаток.
VF56 извиняюсь, попутал, это Самостроев предлагал, 50 диаметров.
Пока соединителей нет, длину царг можно изменить.
Маленькая БК мне на кухню всё равно не влезет, вытяжка мешает,от бака до вытяжки 390 мм, а там же ДЕФ ещё.
VF56 извиняюсь, попутал, это Самостроев предлагал, 50 диаметров.
Пока соединителей нет, длину царг можно изменить.
Маленькая БК мне на кухню всё равно не влезет, вытяжка мешает,от бака до вытяжки 390 мм, а там же ДЕФ ещё.
VF56
Куратор
где-то там за рекой
3.8K 1.1K
Отв.7377 20 Февр. 18, 23:15, через 19 мин
вытяжка мешаетПикаль, 20 Февр. 18, 22:56ты все на газу?
Пикаль
Доктор наук
СПб
992 174
Отв.7378 20 Февр. 18, 23:53, через 39 мин
Так простой аппарат, Славянка Премиум- на газу дома, но жена гонит в гараж или на дачу. Построю новый наверное придётся заморочиться с ТЭНами, но в гараже нет воды, ночью электричество вырубают ( подогрев браги)...Ставить пару бочек с водой, вверху и внизу и насос, сверху самотёком....Вопросов море.На даче тоже постоянно не живу и водопровода нет.Правда ручей метра 2-3 шириной по краю участка....
Duliks
Доктор наук
Россия
897 417
Отв.7379 21 Февр. 18, 00:42, через 50 мин

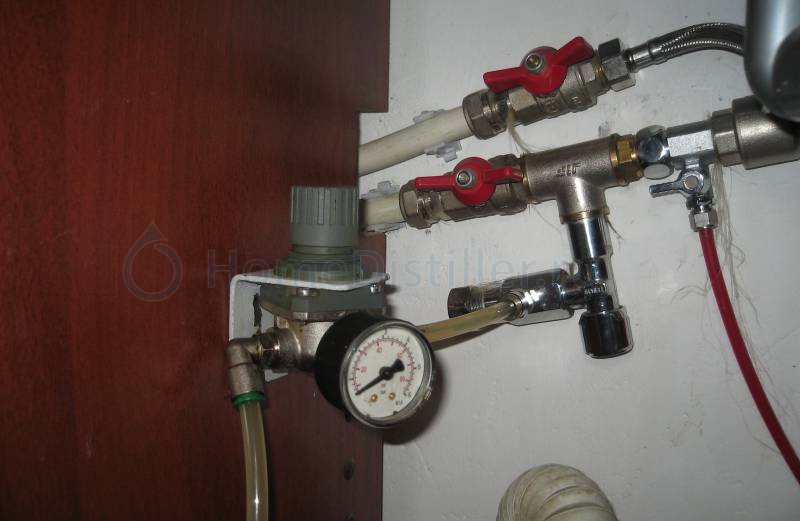

но в гараже нет водыПикаль, 20 Февр. 18, 23:53С водой решай сразу.Для отбора по пару нужно стабильное давление.Пока себе на водопровод не смудрил такой редуктор,с настройками намучился по самое небалуй.
