БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Пока не сварил,что скажете.

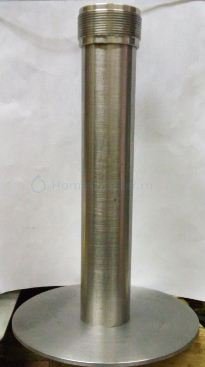

К фланцу бака решил приварить трубу, как царга, 38-35 мм,длиной 230 мм, чтобы в ней экспериментировать , как говорил  kobnik "Парни проясните еще раз по УПО и УНО.
Собираюсь паять УПО как у Саши ZagАl , но , он как то писал " можно сделать универсальный узел, если ниже нижней перегородки оставить трубу длиной 2-3 диаметра. И в зависимости от того, что хотим получить, либо вставлять туда кусочек мочалки (тогда это будет УНО по жидкости), либо вытаскивать (тогда это будет УПО)." а также термометр в верх этой трубы, ну или ещё что-то.
Выше либо царга 840 мм, либо 1040 мм с набивкой мочалками. Затем как у всех, Деф и холодильник.
Надо что-то изменять в длинах труб, пока не приварил резьбы ?
Этой трубке, 230 мм, могу тоже сделать "обрезание" , если надо,вплоть до длины резьбы, если это вредно.

"Парни проясните еще раз по УПО и УНО.Пикаль, 19 Марта 18, 21:10

Был же уже такой вопрос, причем совсем недавно. А вот был на него ответ:[сообщение #13261449]

К фланцу бака решил приварить трубу, как царга, 38-35 мм,длиной 230 ммПикаль, 19 Марта 18, 21:10

какое у вас хобби? - 17 сантиметров!VF56, 17 Марта 18, 09:03

Днем 8-10,ночью до 20Самостроев, 17 Марта 18, 10:19

Виктор, тебя словно на ночной вариант тянет... Ночной вариант УПО

ZagAl,

Ночной вариант УПОZagAl, 19 Марта 18, 20:07

+++++

ZagAl,
Ночной вариант УПО
ZagAl, Сегодня, 20:07
+++++VF56, 19 Марта 18, 20:19

Ржу от души! Можете развеселить!

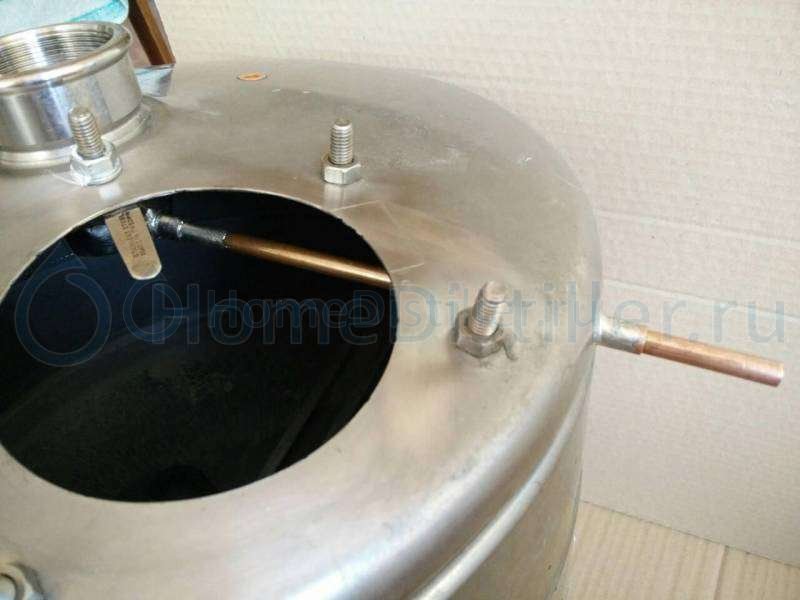

Не хотел раньше времени выкладывать потому что еще не опробовал. Но раз уж такая пьянка... Мой УПО  внутри куба.

Ну раз сплошные хиханьки да хаханьки- значит всё в порядке.
ZagAl Первая ссылка некорректна.
В тексте цитата от kobnik, причем довольно старая !От  12 Мар 18, 15:21  "Парни проясните еще раз по УПО и УНО.
Собираюсь паять УПО как у Саши ZagАl , но , он как то писал " можно сделать универсальный узел, если ниже нижней перегородки оставить трубу длиной 2-3 диаметра. И в зависимости от того, что хотим получить, либо вставлять туда кусочек мочалки (тогда это будет УНО по жидкости), либо вытаскивать (тогда это будет УПО)."

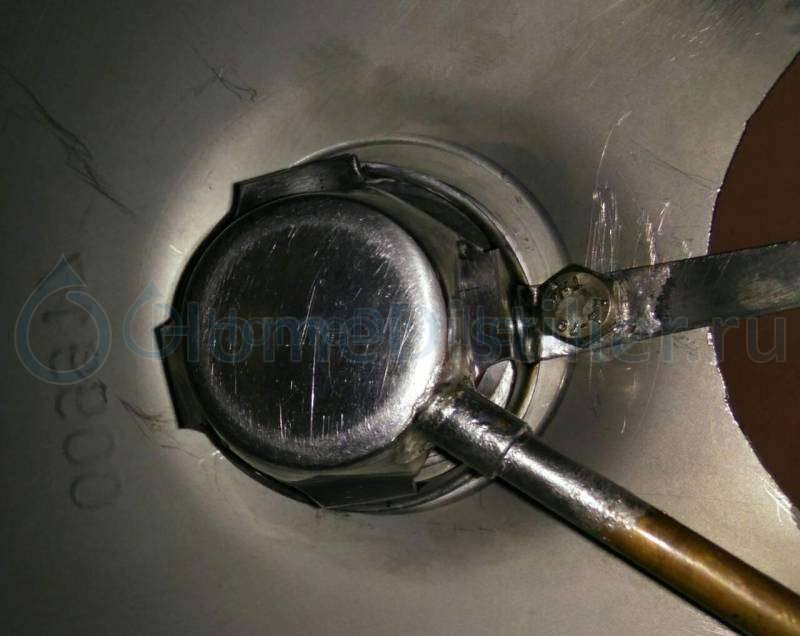

Тогда мой УПОZagAl, 19 Марта 18, 20:43

Вот ты Саня-Монстр!!! Респектище, за труды!
Можно в личку, фото люка, как прикрываешь его? У самого неразбрный кег на 30 и 50, задрали, хочу и внутри похулиганить.
Сверху через фитинг фотки, не совсем понятно, как ловишь слив? Рюмка?
Узрел снизу, при увеличении. Спасибо.
А ведь сколько идею вынашивал и самое главное - Впиндюрил!!! Прям по самое... Просто МоЛоДец! Восхищаюсь.

как ловишь слив? Рюмка?ГолыйБегун, 19 Марта 18, 21:01

Ну да. Болшая рюмка или маленькое ведерко из нержавейки. В стенке сделано 4е больших отверстия для пара и одно маленькое у самого дна для отводной трубки. Стеночки между большими отверстиями немного деформированы просто для того чтобы преподнять дно и тем самым слегка увеличить угол слива.

ZagAl, пробуй .давно жду интересно .теорию обдумал ?

Ввиду того, что эта песня растянулась на несколько вечеров, и отборы я к сожалению не записывал, то мог ошибиться. Завтра сделаю ещё сырца и тогда за один присест прогоню. Думаю, будет ясность.SDsem, 17 Марта 18, 02:01

17-03-2018
18-25 8.8л c/c креп 40% ( 4 кг сахара + переплавленные с брагой хвосты от прошлого раза, итого 3,52л АС)
22-16 отобрал головы головы 250мл, креп. 95. Царга 76,5, куб 82,5. Стоп!
22-40 отбор 500мл/час, Царга 76,5, куб 82,5
23-44 отбор 500мл/час, Царга 76,6, куб 83, отобрано 500мл, креп 96
01-41 отбор 500мл/час, Царга 76,7, куб 86, отобрано 1500мл, креп 96
02-22 отбор 500мл/час, Царга 76,8, куб 86, отобрано 1850мл, креп 96. Стоп!
02-34 отбор 400мл/час, Царга 76,5, куб 87, продолжил отбор
03-05 отбор 400мл/час, Царга 76,6, куб 88,5, отобрано 2100мл, креп 96.
03-40 отбор 400мл/час, Царга 76,7, куб 90,  отобрано 2260мл, креп 96.
На сегодня всё.
18-03.2018
14-35 1,11л АС со вчера.
15-35, головы 30мл,    Царга 76,6-7, куб 87,5, креп 96 Стоп!
16-20 отбор 300мл/час, Царга 76,7 , куб 90, отобрано продолжил отбор
16-41 отбор 300мл/час, Царга 76,9 , куб 91,5, отобрано 160мл, креп 96
17-10 отбор 300мл/час, Царга 77,0 , куб 94, отобрано 250мл, креп 96. Стоп!
До 18-00 температура царги вернулась только к 76,8. Куб 95. Остановил процесс. Теоретически, я мог отобрать ещё около 100 мл после остановки, но не стал.
Итого отобрал 2510*0,96 тела + 280*0,95 голов.= 2,68л АС

Ушёл читать сначала..Опять куча неясностей, неправильные ссылки сразу.Сообщать надо ?
Например

,намучился с пол годика ,пока не поставил термометры вот так
[Бражная колонка  или хороший самогонный аппарат. Страница 298] пост 5946Март, 18 Апр. 14, 20:38

ССылка не туда.
Далее

поставить термометр 20 см от низа куба ,это все для БКММарт, 18 Апр. 14, 20:38

При какой температуре в кубе наблюдается подъём температуры в 20см от низа колонны?Miroschnik, 19 Апр. 14, 21:04

4,при какой температуре в кубе поднимается в 20 град от низа ?
в среднем 98 ,зависит от сырья -браги и как она приготовлена ,
сколько дней стоялаМарт, 19 Апр. 14, 21:23

Так где термометр, 20 см от низа куба ( то есть в браге) или колонны ?

Пикаль, на царге в низу в 20 см от начала насадки .,т е практически в 20 см от куба .

,намучился с пол годика ,пока не поставил термометры вот так
[Бражная колонка  или хороший самогонный аппарат. Страница 298] пост 5946Март, 18 Апр. 14, 20:38

на царге в низу в 20 см от начала насадки .,т е практически в 20 см от куба .Март, 19 Марта 18, 22:01

То есть то что я хотел расположить термометр в короткой трубе перед царгой, там нет насадки- полная фигня? Понял...

Пикаль, на царге в низу в 20 см от начала насадки .,т е практически в 20 см от куба .Март, 19 Марта 18, 22:01

Саш, с позволения исправлю, у меня лично, считая выход из кега, переход, учитывая высоту пустого упо, от куба термометр стоит на высоте 31 см от  куба, но в 20 см от начала насадки.

Виктор, тебя словно на ночной вариант тянет... Ночной вариант УПОZagAl, 19 Марта 18, 20:07

Случайно не про тебя ?
Спросили солдата, о чём он думает глядя на кирпич, он говорит, о бабах...
Почему ? А я всегда о них думаю.
Теперь даже стесняюсь спросить,что за спираль ?

А ты внутри спираль поставил?HBB, 27 Окт. 14, 10:34

да. и на дефе и на холодильнике есть.Кутенёв, 27 Окт. 14, 10:47

ГолыйБегун, что б было понятно .в 4,8 .см почему ставим нижний узел для отбора сивухи ? Потому что она внизу ! Ее темп кип ?? 80 -83 .град ! Так вот ,если померять темп в 4,8_10 ,см от низа там будит 80 град .а в 20 темп стабилизации ! И выше то ж можно поставить .но время реакции  на ловлю сивухи у нас уменьшится .т к буферный столб этанола будит меньше .

Март, ZagAI, посмотрите пож-та мой вчерашний пост [сообщение #13267740] есть рекоммендации? Про УНО понял.

стесняюсь спросить,что за спираль ?Пикаль, 20 Марта 18, 00:19

Пикаль, Стеснительный ты наш!

Парни проясните еще раз по УПО и УНОПикаль, 19 Марта 18, 19:10

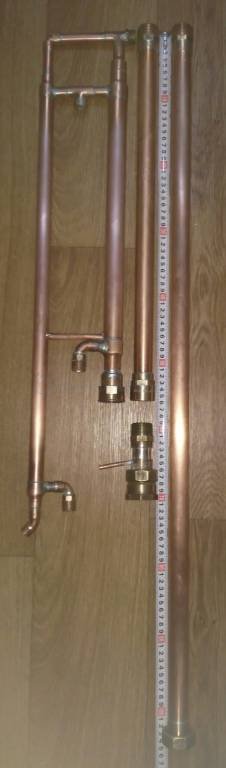

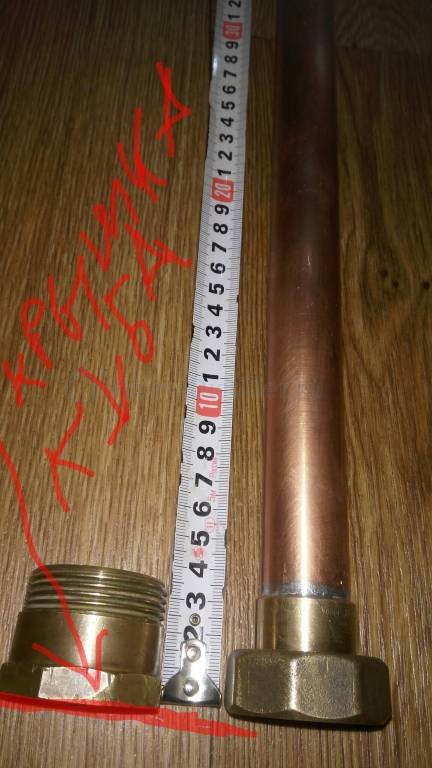

присоединяюсь к вопросу.апарат собрал осталось трубки под Уно и термометр припаять.вот думаю на каком расстоянии паять у меня фланец от крышки куба на 3см торчит откудо считать от фланца или от крышки?фото прилагаю.да и ещё вопрос у меня получилось две царги 28 одна 103см вторая 56см могу их соединить высота позволяет что это даст и стоит ли это делать все сделано по размерам с 1страници.

Добавлено через 5мин.:

Блин у меня страница не открылась вопрос о размещении датчика снимаю

Добавлено через 2мин.:

А наращивании царги хотел бы узнать

Теперь давай разберемся.
-Узел нижнего отбора (УНО) появился для того чтобы, в процессе получения спирта из СС, отбирать промежуточные фракции. СС при этом получали обычным способом - то есть прямой перегонкой браги. Чтобы за раз перегнать побольше спирта, крепость такого СС делают порядка 40%. Такой СС может содержать порядка 6 грамм изоамилола на 1 литр АС. А если мы в куб заливаем 20 литров такого СС, то имеем 8 литров АС и 48 грамм изоамилола. С таким количеством изоамилола обычная колонна уже не справляется и он попадает в отбор. Применить УНО для получения дистиллята не представляется возможным.
-Узел полного отбора (УПО) появился для получения дистиллята из зерновых браг за один перегон с полным отсечением промежуточных фракций - отВОбливание. Но затем его стали применять и для получения СС из сахарной браги и тоже с полным отсечением промежуточных фракций. Такой процесс стали называть предочисткой. После чего этот предочищенный от промежуточных фракций СС перегоняется на обычной спиртовой царге безо всяких дополнительных приспособлений - метод назвали Снабирование.
И вот тебе вопрос: Если у меня имеется УПО, который позволяет получать как дистиллят так и спирт, зачем мне УНО, который нужен только для получения спирта?ZagAl, 12 Марта 18, 16:36

Вот же про УНО и УПО распидолил Александр по полочкам.
