Помогите новичку с выбором

Да я собственно спросить хотел - нафига городить дорогущие экзотические конструкции типа Спецназа когда на конце из каскада царг достаточно самого примитивного прямого ну или шарикового или даже спирального холодильника? Я просто сути не могу уловить... Эффективное охлаждение для ректификации нафик не нужно, качество продукции от конечного холодильника никак не зависит. А для обычной перегонки можно использовать спиральный холодильник, чем собственно Спецназ и является.

Давай интересную картинку встроенного доохладителя - поржём вместе! )jorevo, 18 Окт. 16, 22:39

Говорил тебе что в инете все есть а ты не верил вот и нашел картинку Кудесницы.
А что ржать то не пойму у меня такая же картинка и там все понятно где доп холодильник а где просто холодильник или ты не видишь?
Посмотри по внимательней.

Добавлено через 6мин.:

нафига городить дорогущие экзотические конструкции типа Спецназаjorevo, 19 Окт. 16, 08:57

А зачем люди делают клюшки с отрицательным углом и положительным??? если можно просто как ты говоришь сделать холодильник и все дешево и сердито.

jorevo, можно еще проще, выпить брагу и вообще не чего городить не нужно, сбродил сахар в любой бадейке и наслаждайся. Ты чего завелся, ты такую личную неприязнь испытываещь, что кушать не можешь?

где доп холодильник а где просто холодильник или ты не видишь?Сын Кавказа, 19 Окт. 16, 09:01

В упор не вижу никаких "дополнительных холодильников"

А зачем люди делают клюшки с отрицательным углом и положительным??? если можно просто как ты говоришь сделать холодильник и все дешево и сердито.

Давай для начала разберёмся с "отрицательным углом" у холодильника, а про клюшки чуть позже. ) Так вот я вижу что холодильник наклонен к земле от горизонтальной плоскости градусов на 15. Ну и что в этом необычного? Все дистилляторы сделаны по одной схеме - пары поступают в верхнюю его часть, а конденсат выливается из нижней. И в конструкции ничего необычного - просто змеевик.

jorevo, нижняя часть из 4 витков и является дополнительным холодильником, так как эти витки не находятся в паровой зоне.

jorevo, можно еще проще, выпить брагу и вообще не чего городить не нужно, сбродил сахар в любой бадейке и наслаждайся. Ты чего завелся, ты такую личную неприязнь испытываещь, что кушать не можешь?Optimist, 19 Окт. 16, 09:21

Да просто пишут чушь и выдают её за какие то передовые находки... дополнительные доохладители, которые все кроме меня видят, отрицательные углы наклона... так и тянет спросить - относительно чего? Ну покажите мне что ли для разнообразия холодильник с положительным углом наклона - хочу посмотреть как конденсат вверх потечёт! ))

Добавлено через 7мин.:

нижняя часть из 4 витков и является дополнительным холодильником, так как эти витки не находятся в паровой зоне.Optimist, 19 Окт. 16, 09:26

Судя по схеме там вообще "паровая зона" отделена горизонтальной перегородкой! ))

Ух, давно так не ржал. Optimist, Алексей, зачем ты сюда влез, развлекаешься?

Ну покажите мне что ли для разнообразия холодильник с положительным углом наклона - хочу посмотреть как конденсат вверх потечёт! ))jorevo, 19 Окт. 16, 11:27

Классический никсонхед. Холодильник направлен отвесно вверх, конденсат, естественно, течет вниз.

andrey974, типа того, время убиваю. Дел полно, а я немного приболел, вот и сижу дома.

Optimist, Юмор оздоравливает, лечись.

Классический никсонхед. Холодильник направлен отвесно вверх, конденсат, естественно, течет вниз.lesbeg, 19 Окт. 16, 10:53

Я бы сказал что холодильник направлен отвесно вниз! Как собственно ему и положено. ) То есть точка входа пара - самая высокая часть холодильника. Сам холодильник располагается либо отвесно вниз, либо под каким то углом к поверхности, но по любому точка выхода конденсата находится ниже точки входа пара. Посему вопрос - что необычного в конструкции Спецназа? Я вижу просто гнутую вниз трубу со змеевиком внутри... классическая схема дистиллятора!

То есть точка входа пара - самая высокая часть холодильника.jorevo, 19 Окт. 16, 13:30

Нет, точка входа пара у никсонхеда снизу и вверх.

но по любому точка выхода конденсата находится ниже точки входа пара.jorevo, 19 Окт. 16, 13:30

То, что конденсат течет снизу вверх тебе никто и не писал, это ты домыслил сам.

Да не обращайте внимание решил человек поумничать, с пеной у рта доказывает, что круглое легче катить, а квадратное нести, так мы и сами знаем.

Да умничаю то как раз не я, а тот кто на мой вопрос пишет что угодно, кроме того, что же такого необычного в Спецназе кроме длиной спирали змеевика? )

И да, уж простите мою некомпетентность - не знаю что такое "никсонхед"... и яндекс тоже не знает. Просветите уж... потому что судя по "Нет, точка входа пара у никсонхеда снизу и вверх" получается что это никакой не дистиллятор, а обратный холодильник, в химической терминологии - дефлегматор. )

ЗЫ. Хотя и не разу не слышал чтобы змеевиковый холодильник использовался в качестве обратного.
ЗЗЫ. Вообще указанная на фотке конструкция жутко напоминает холодильник Димрота - это как раз разновидность обратного холодильника, то есть дефлемгатора (в хим. терминах) и к обсуждаемому сейчас Спецназу отношения никакого не имеет - т.к. Спецназ это змеевиковый холодильник прямого действия - то есть дистиллятор.

jorevo,начитался википедии и умничаешь здесь.

Спецназ это змеевиковый холодильник прямого действия - то есть дистиллятор.jorevo, 19 Окт. 16, 13:47

Змеевиковый холодильник ни когда не используется в горизонтальном положении, а Спецназ практически горизонтальный, у него наклон 6 градусов.

Оптимист... ну это же не я придумал - читаю у производителя "Внутрь холодильника встроен змеевик длиной 3,5 метра, что обеспечивает максимально эффективное охлаждение." Так что это не ко мне вопрос. )

Кстати в хитрой модификации холодильника Димрота используется наклонное положение змеевикового холодильника, но он как раз задран вверх, правда не на 6, а на 30-45 градусов или устанавливается вертикально - правда там принципиальная схема другая: пар подаётся снизу вверх по прямой трубке до конца водяной рубашки, там трубка скругляется и спиралью опускается вниз и отбор происходит тоже снизу! Правда это совершенно другая история которая к Спецназу не имеет никакого отношения.

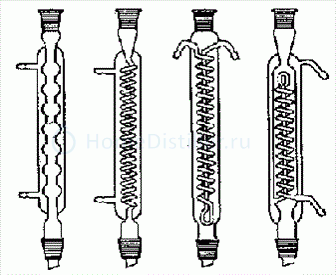

Вот он на рисунке последний справа.

jorevo, ты можешь сказать в чём принципиальное отличие змеевикового холодильника, от димрота.

jorevo, ты можешь сказать в чём принципиальное отличие змеевикового холодильника, от димрота.Optimist, 19 Окт. 16, 15:41

Классический Димрот - он на рисунке 3-й - это обратный холодильник в чистом виде... там вода подаётся в спираль, а не в рубашку! В хим. терминах - это дефлегматор. Модифицированный Димрот - тот что 4-й - это симбиоз холодильника Либиха и Димрота - то есть он является и дефлегматором и дистиллятором одновременно! Потому что часть пара конденсируется в прямой трубке (направленной вверх) и возвращается обратно в бак, а то что ушло в обратную спираль уже в ней и конденсируется на выход.

Вот кстати модифицированный Димрот на фото:

Спецназ это змеевиковый холодильник прямого действия - то есть дистиллятор.jorevo, 19 Окт. 16, 15:47

Если клюшка смотрит вверх, то зона работы холодильника димрота ограничивается зоной конденсации паров, что для ректификации гуд. Когда клюшку загнули к низу ( как на Спецназе), то зона работы спирали увеличивается - зона конденсации + зона охлаждения флегмы. То есть при втором случае, полученный продукт будет иметь меньшию Т. ,чем от первого варианта. По этому дистилляторщики его и выбирают, можно уже и не колхозить доп. холодильник для продукта. Оно , можно и на первом варианте , при полном отборе получить дист, только Т. будет высоковата и её стараются сбить. А так, то - спираль , рубашечник,кожухотрубник... без разницы.
Да, у моей колонки положительный угол )))

jorevo, про какие рисунки ты говоришь.
