Ректификационная колонна РУСЬ-6

Да, еще - захлеб у тебя соотв-но тоже на 2,5 кВт?Гонево, 16 Июня 10, 18:17

нет. захлёб появляется на 3.5 -4 квт. просто такой режим работы как я юзаю самый оптимальный для моей колонны.

ХД2 у меня, при диаметре 50мм не захлебывается на трех кило. Здесь - 68мм.

игорь223, у тебя насадка - спн. у меня - щебень. на мачалках и при 6квт не захлёбывалась. правда мочалки разложились. но и на мочалках свыше 2л\ч не делал. т.к страдало качество.

Серж, так речь вроде идет о РУСЬ 6. Или я что то пропустил?

Да схемку Руси-6 отсканить,бы.Было бы дело.

А на кой она тебе?
Я и так ее тебе нарисую, без сканера - минут за 10 ))). Не, даже меньше....

А на кой она тебе?

игорь223, 16 Июня 10, 23:31

мне то не на кой.А для новичков может пригодилось бы.

Дак их пятьсот штук по всему форуму валяется. В тему Нидерландера сходи - там рабочих схем штуки три разжеванно, десятилетиями работают. Поставь бройлерные размеры - и все...

есть пояснения к выложенной тобой схемке (название узлов с номерами)игорь223, 16 Июня 10, 19:54

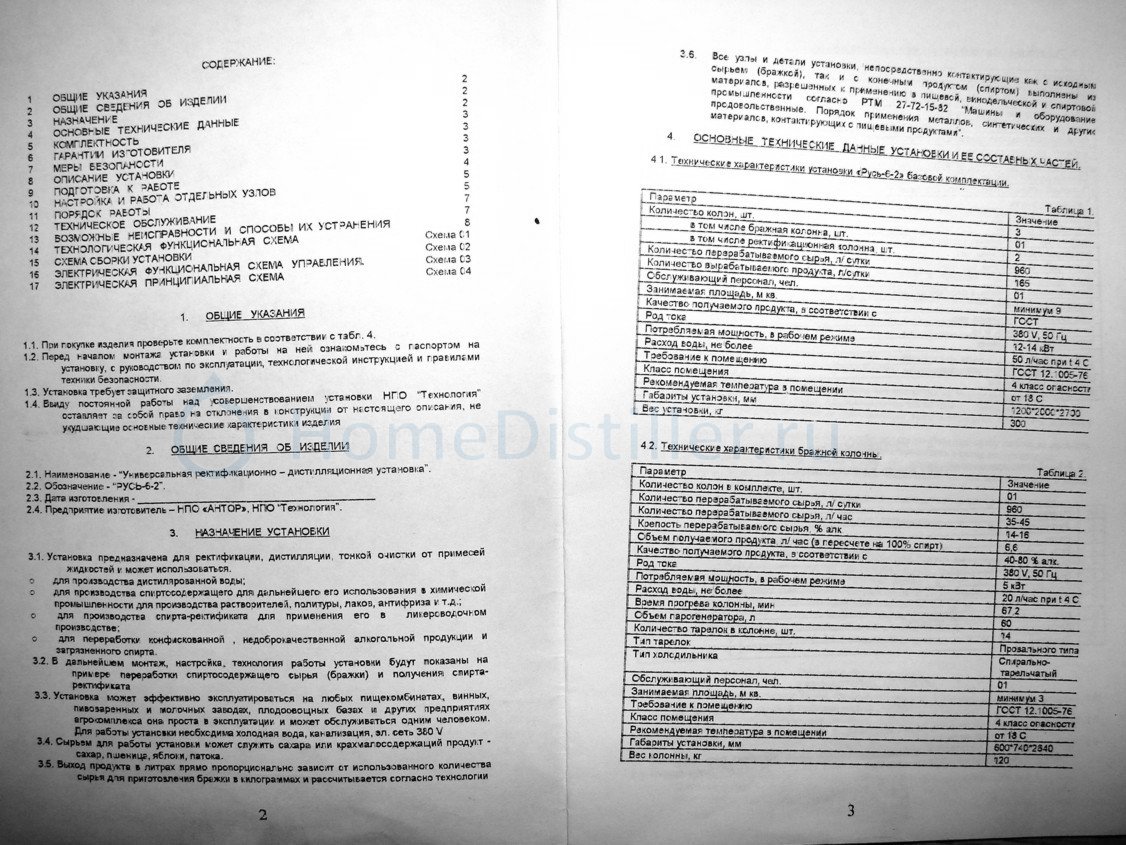

Выкладываю (по одной странице,- оптом не "берет")::

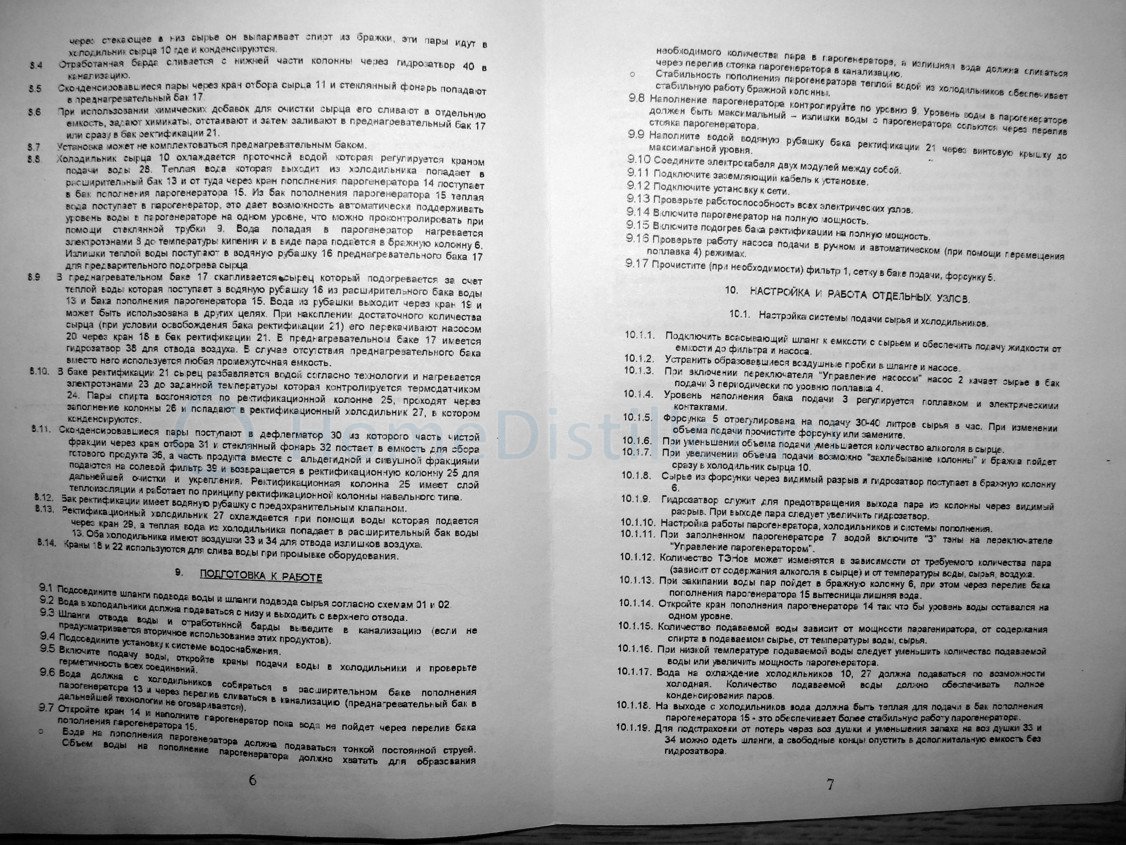

№2

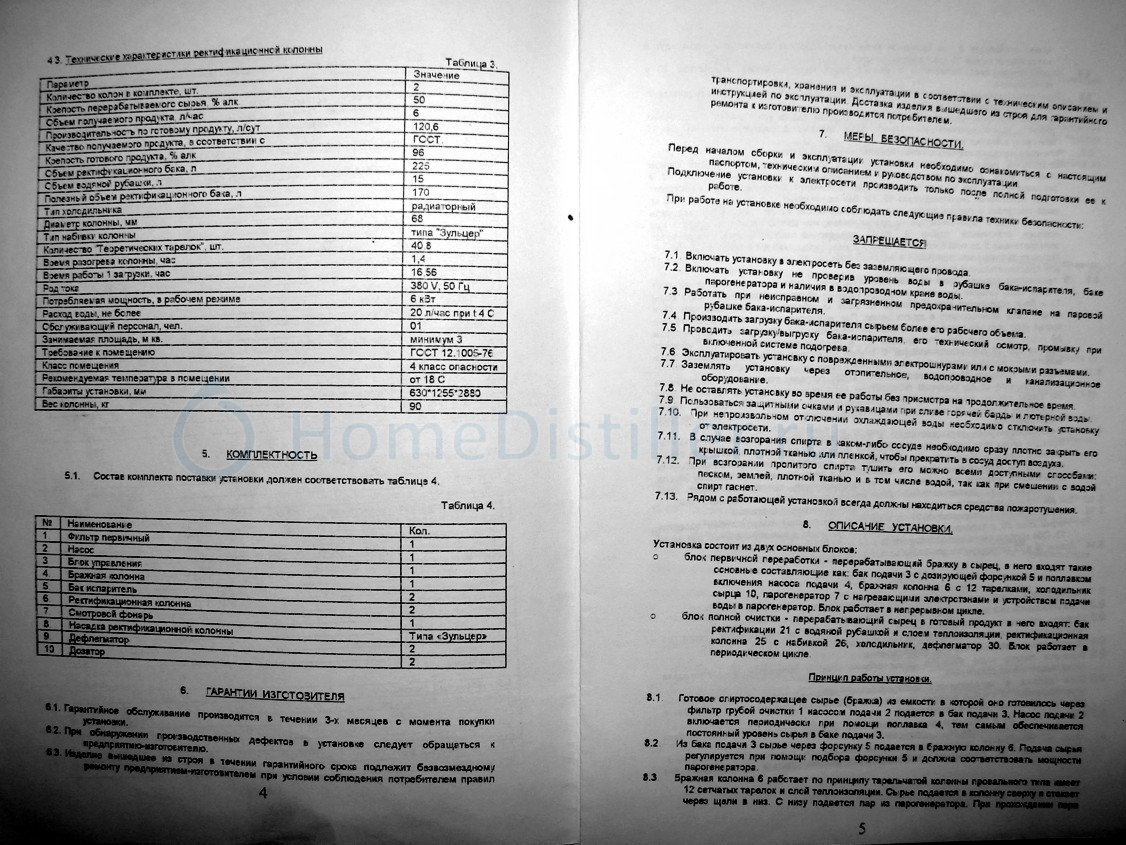

№3

Так, насадка "типа Зульцер"...теперь понятно почему диаметр 68 мм.

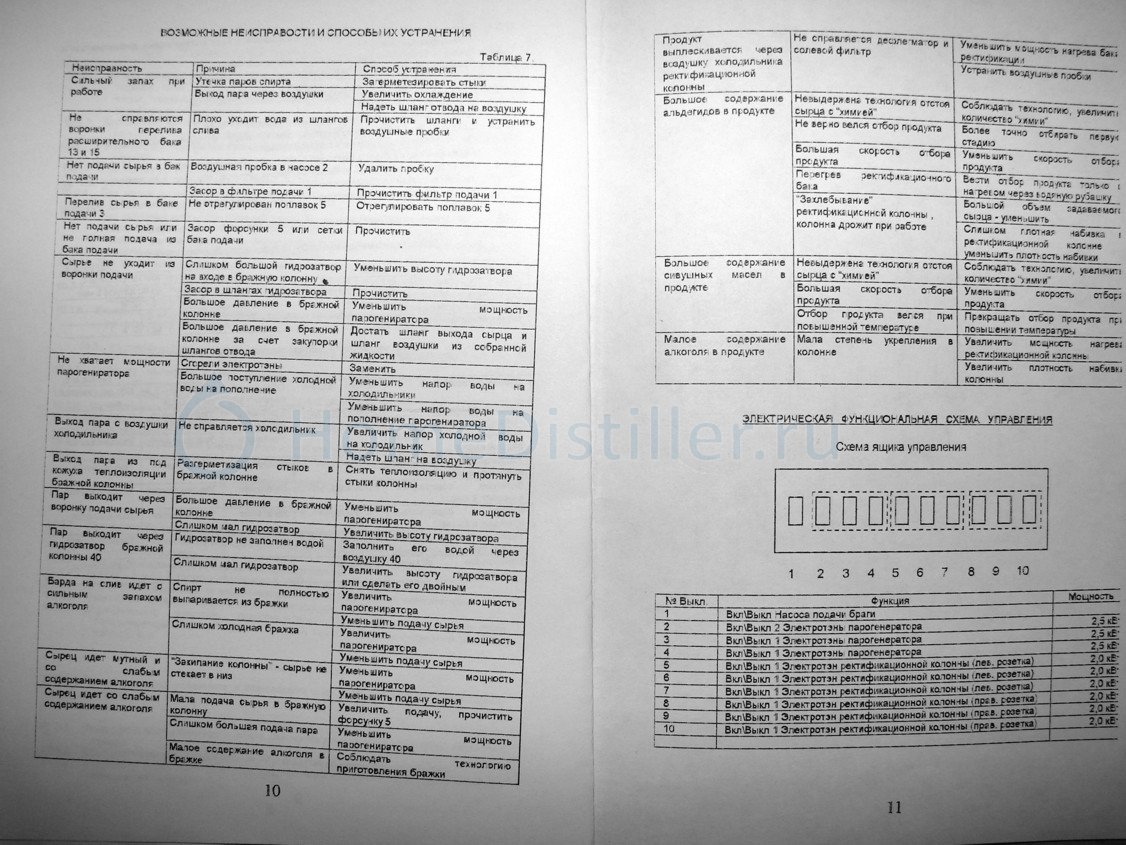

№4

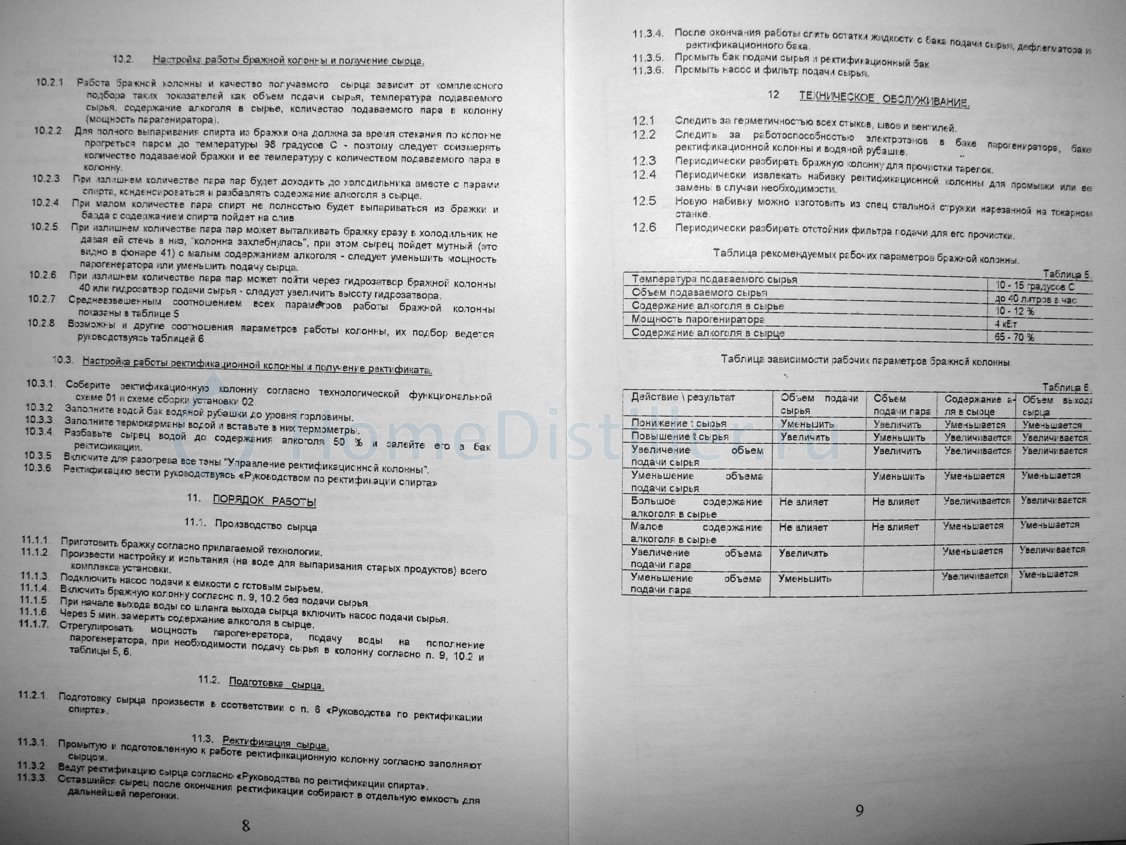

Последняя страница №5

Так, насадка "Зульцер"...теперь понятно почему диаметр 68 мм.Роман Николаевич, 17 Июня 10, 15:16

... где-то прощляпил я - насадка то действительно мелкая сетка, скрученная в рулон (а я ее спирано-призм. обзывал, - ааааааааа....).

теперь понятно почему диаметр 68 ммРоман Николаевич, 17 Июня 10, 15:16

- мне не совсем. Уже знаю, что высота ТТ с такой насадкой до диаметра колонны 40мм около 25-40 мм и резко растет с увеличением диаметра. Тогда в этом случае что имеем?

Гонево, будешь иметь СР при двойной ректификации максимум ВО по ГОСТ (как и написано у тебя).
Так, что тут всё без обмана.
П.П.Но вес 300 кг и минимум 9 м/2 впечатляет...монументально!

ут всё без обмана.Роман Николаевич, 17 Июня 10, 15:30

У меня только! рект. колонна. Бражную не брал.
Колонна из двух царг, дефлегматора, холодильника (внутри КАМАЗовский радиаторчик), воздушки и порно-узла отбора. Это все вез через Москву, завернутое в плотный полиэтилен. Все менты на "пушку" велись как на приманку..., да и таможня.
Бражную думал брать, но цена, да и ..., пока обождет.

Это все вез через МосквуГонево, 17 Июня 10, 15:41

У нас аналогичные делают в Харькове, но цену лепят в 3 косых.

Я за свой "комплект" в 2004-м отдал чуть больше штуки зеленых.
/ Тут отбор меня смущает (уже смущает, после общения на форуме сайта): возврат влегмы идет по внешней трубочке общей длиной около метра. Посредине ее и отбор СР. Выходит так, что флегму желательно возвращать как можно горячее, ну прибл. 60 град., тогда соответственно и СР буду получать такой же температуры. ВО ДЕЛА!

Не переживай - температура возвратной флегмы - это от лукавого. Если уж категорично настроен, то поставь дополнительный холодильник после узла отбра, а в основном подачу воды отрегулируй так, чтобы спирт был градусов 60-65 на выходе. )))
Но ИМХО не стоит заморачиваться - при попадании в колонну, в струю шпарящего пара, флегма ровно за 5 см прогреется до необходимой величины...
