Изменение конструкции РК, увеличение скорости отбора

Здравствуйте уважаемые коллеги. Дистилляторщик я с трёхлетним стажем, познаю тонкости ректификации. Купил колонну, точнее универсальную установку для ректификации и дистилляции. Вопросов по самому процессу ректификации нет, всё получается. Что не устраивает, так это длительность самого процесса. Т.к. автоматики пока нет - процес напрягает и это не даёт мне покоя. Вот задумался над усовершенствованием РК, чтобы увеличить скорость отбора.

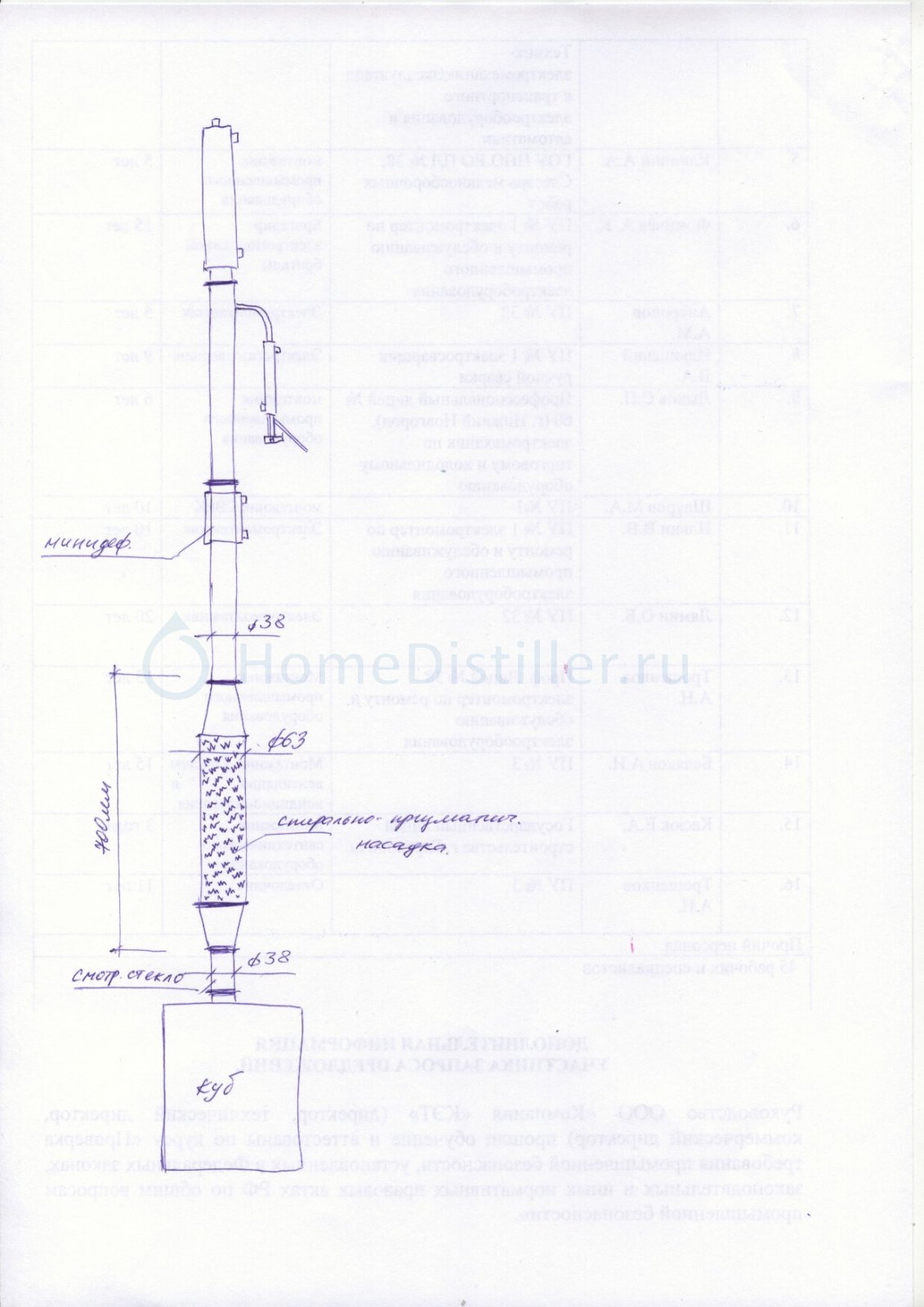

Итак, излагаю мои, возможно бредовые идеии, сильно не ругайтесь). Колонна моя d=38 мм. В гараже завалялись обрезки нерж. трубы d=63 мм. Хочу сделать царгу d=63 мм L=500 мм с переходами на d=38 мм и заполнить её СПН. Поставить эту царгу до или после царги с минидефом. Будет-ли колонна вообще работать с такими изменениями в конструкции и каких подводных камней ожидать? Эксперимент требует определённых финансовых затрат, поэтому решил сначала проконсультироваться. Эскиз конструкции прилагаю.

Работать будет , но процесс ни как не ускорит.

после царги с минидефомD@NILbl4, 17 Сент. 14, 10:58

а  это ЗАЧЕМ?

Работать будет , но процесс ни как не ускорит.БайбаК, 17 Сент. 14, 11:39

Т.е. нужно увеличивать весь диаметр колонны и узел отбора, чтоы увеличить производительность?

а  это ЗАЧЕМ?alexeyT, 17 Сент. 14, 11:41

А эта "чума" по моему вот отсюда  http://domperegon.com/ Осколки ДГ. )))

Т.е. нужно увеличивать весь диаметр колонны и узел отбораD@NILbl4, 17 Сент. 14, 11:49

Хорошо бы ещё насадку сменить на СПН.

vodila, Толя, у ДГ НЕ было минидефов на РК....

А эта "чума" по моему вот отсюда  http://domperegon.com/ Осколки ДГ. )))vodila, 17 Сент. 14, 11:57

Была такая тема там.

Хорошо бы ещё насадку сменить на СПН.vodila, 17 Сент. 14, 11:59

Так я и хочу сменить на СПН

alexeyT, я о канторе изготовителе, самые первые ДГ на их мощностях собирали.

1. у ДГ я такого НЕ встречал
2. как Вам ЭТО?
...Применение доп. дефлегматора в процессе ректификации позволяет повысить  мощность нагрева, что приводит к более высокой производительности, а так же к улучшению стабилизации температуры при ректификации. При отборе головных фракций, отбор проходит стабильно с максимальной производительностью около 1.5 л/ч спирта. По мере приближения к хвостовым фракциям производительность колонны падает. Рекомендуется отключить дефлегматор и до отбирать хвосты.

alexeyT, я в этой канторе заказывал всякую мелочь из нержи и самое интересное что люди абсолютно адекватные. Всё знают и понимают. А вот пишут..., да "полный развод трудящихся". )))

А эта "чума" по моему вот отсюдаvodila, 17 Сент. 14, 11:57

А ребяты ничего так наваривают: у них ТРМ-1 идет по цене 7000 рублей, хотя стоит он 1800 О, как надо!

По моему вопросу кто-нибудь что добавит? Или тему можно закрывать.

D@NILbl4,
увеличиваешь диаметр - увеличиваешь нагрев - увеличиваешь отбор
ИМХО
ф38 = 500 мл
ф40 = 600-700
ф50 = 1-1.2
ф60 = 1.5 Л\час. можно и до 2х дотянуть. но врядли 96.9% получишь

Деф надо глядеть, на 2 квт минимум должен отрабатывать.
проверить можешь на воде, 3.2 л/час должно получиться

D@NILbl4, давай по порядку. Производительность сборки из нескольких царг равна производительности царги с минимальной производительностью. Если дашь больше нагрев - начнется хрень захлеб в такой царге. То, что ты добавишь царгу с потенциально большей производительностью, в сборке тебе некоим образом в плане увеличения отбора не поможет. Что реально произойдет - ты улучшишь разделяющую способность колонны (всей сборки).

ps: на больших диаметрах надо бороться с стеканием флегмы по стенкам. Ставь между царгами спиральку, как у игоря223, чтобы флегму возвращать на насадку.

Производительность сборки из нескольких царг равна производительности царги с минимальной производительностьюgonchaya, 17 Сент. 14, 13:00

не совсем так.
если вверх поставить ф63. то производительность возрастет. но - НЕЗНАЧИТЕЛЬНО

Он минидеф хочет между царгами (обогащение флегмой нижней царги). При такой постановке вопроса толстая царга должна быть снизу.

если вверх поставить ф63. то производительность возрастет. но - НЕЗНАЧИТЕЛЬНОalexeyT, 17 Сент. 14, 13:14

Алексей, я на ф41 ставил царгу ф53 (по твоему совету если помнишь), действительно производительность повышается минимально. В общем поигрался и бросил.

Он минидеф хочет между царгами (обогащение флегмой нижней царги).gonchaya, 17 Сент. 14, 13:18

стесняюсь спросить...
какая цель этим достигается?

не совсем так.
если вверх поставить ф63. то производительность возрастет. но - НЕЗНАЧИТЕЛЬНОalexeyT, 17 Сент. 14, 13:14

А если у меня с насадкой СПН будет только царга d=63 мм, а остальные части (узел отбора, царга с минидефом без насадки, холодильник, смотровое стекло) d=38 мм без изменений? Захлёб можно избежать?
