Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка)

готовлюсь к 9Arhis, 28 Сент. 23, 05:39

Три трубки 14*12*1, метр двадцать полтора в трубу 45-50

Добавлено через 2мин.:

эффективность снизится.Dry Gin, 28 Сент. 23, 07:18

Да фигня все.
Ну сделай на 10 см длиннее..

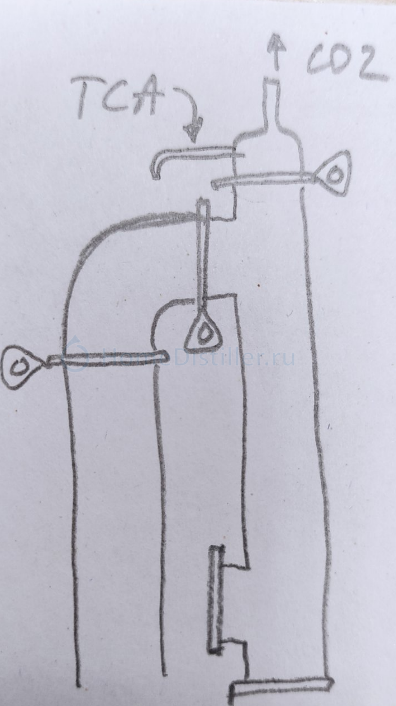

Вертикальное расположение КТ не займет много места: на колонну ставишь отвод 90°, на отвод ставишь кламп рубашки КТ, на верхний торец - носик с ТСА, носик выпускает СО2 а через ТСА выходит нагретая брага. Если отвод с трубкой под термометр то брагу можно завести в нее.dee, 28 Сент. 23, 09:22

вроде ты описал что я и хочу но тут появилось упоминание о тса, нарисуй, может чего не понял

Добавлено через 1мин.:

Три трубки 14*12*1, метр двадцать полтора в трубу 45-50Maik2407, 28 Сент. 23, 11:15

хотелось конечно димрот, но мастер говорит что есть как раз трубные доски под 7 трубок 12

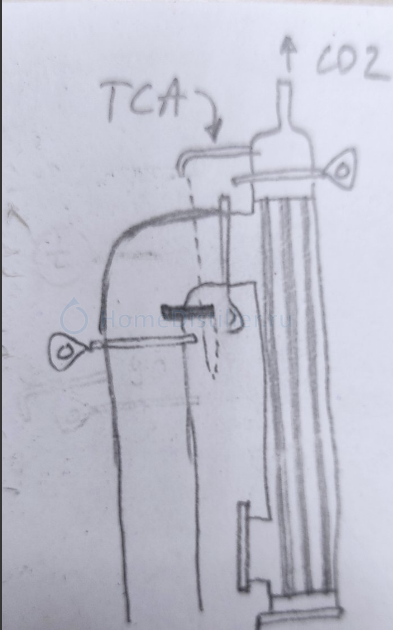

Arhis, как то так, только она тонковата на 9кВт будет

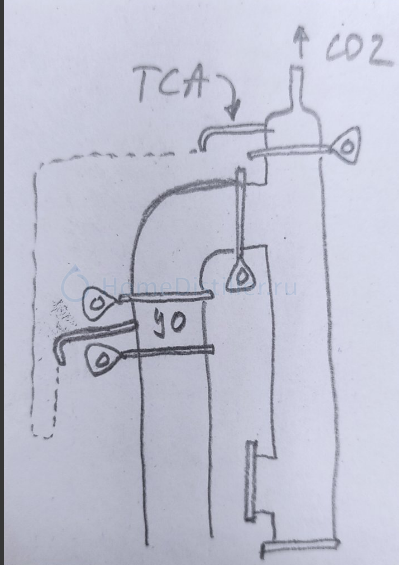

дорисовал узел отбора, работает на орошение.

Если отвод с трубкой отбора то брагу можно завести в колонну через нее, тогда узел отбора не нужен.

Не будет работать. СО2 пойдёт в колонну. Да ещё и воздуха из атмосферы с собой прихватит. Идеальная конструкция для окисления спирта в домашних условиях)

Добавлено через 2мин.:

И называется это "водоструйный насос")

Кстати да, обращайте внимание на гидрозатворы на двух последний рисунках и выход СО2 желательно удлинить, в идеале пустить на холодильник.

Кстати это не те гидрозатворы и не там.

У проблемы с подхватом воздуха есть два решения, оба не дороже 200 рублей

СО2 пойдёт в колонну. Да ещё и воздухаDry Gin, 28 Сент. 23, 12:44

Зачем ему туда?

Зачем ему туда?Maik2407, 28 Сент. 23, 17:38

Миша, тоже гидродинамику прогуливал?))

Maik2407, из-за разности высот между выходом из дэфа и входом в БК, это называется гидростатическим давлением p_{жидкости}gH но джинни приплел аэродинамическое 1/2 p_газа*V^2 ))) он из альтернативно-одаренных )))
я ж говорил:

тоже гидродинамику прогуливал? Dry Gin, 28 Сент. 23, 18:54

чел путает аэродинамику и гидростатику но фонтанирует сообщениями, теперь понятно почему "слабоумие и отвага" ? но это не негативное суждение )))

и даже в меру воспитанныйMaik2407, 26 Сент. 23, 19:50

чел путает аэродинамику и гидростатику но фонтанирует сообщениямиdee, 28 Сент. 23, 18:56

Давай уже, нарисуй правильный рисунок, чего мы ждём)))

гидростатическим давлением pжидкостиgH но джинни приплел аэродинамическое 1/2 pгаза*V^2 )dee, 28 Сент. 23, 18:56

И что там получится? Какие бешенные объемы воздуха будут подсасываться?
Уж посчитайте, обнародуйте, если умеете.

Maik2407, бешеные не бешеные но будут, эрлифт только в обратную сторону, не движением воздуха жидкость доставляется наверх а движением жидкости воздух доставляется вниз.

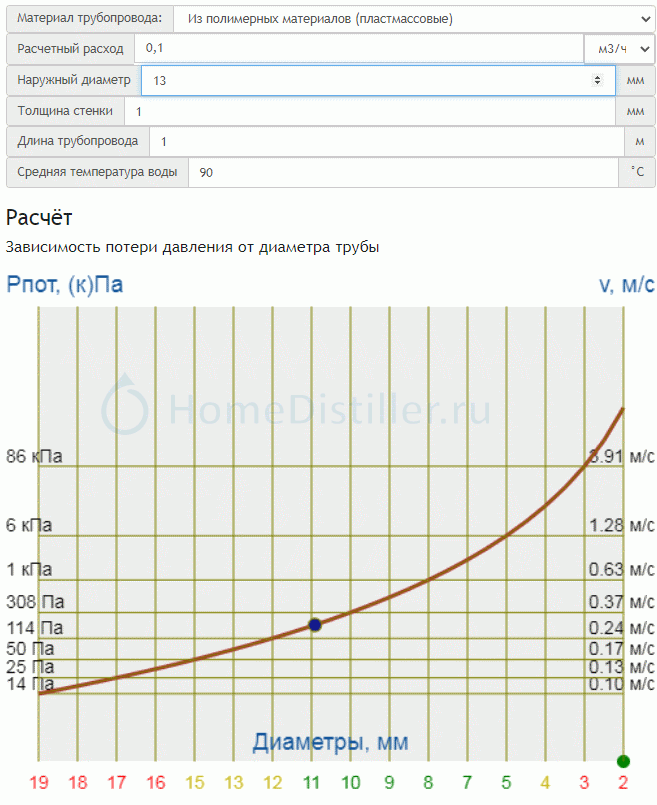

А достаточно тонкого длинного шланга что бы компенсировать разницу уровней, например для перепада по высоте в 20см и 100л/час на шланг внутренним диаметром 11 нужна длинна 1м, как и обещал, цена в районе 200 рублей )))

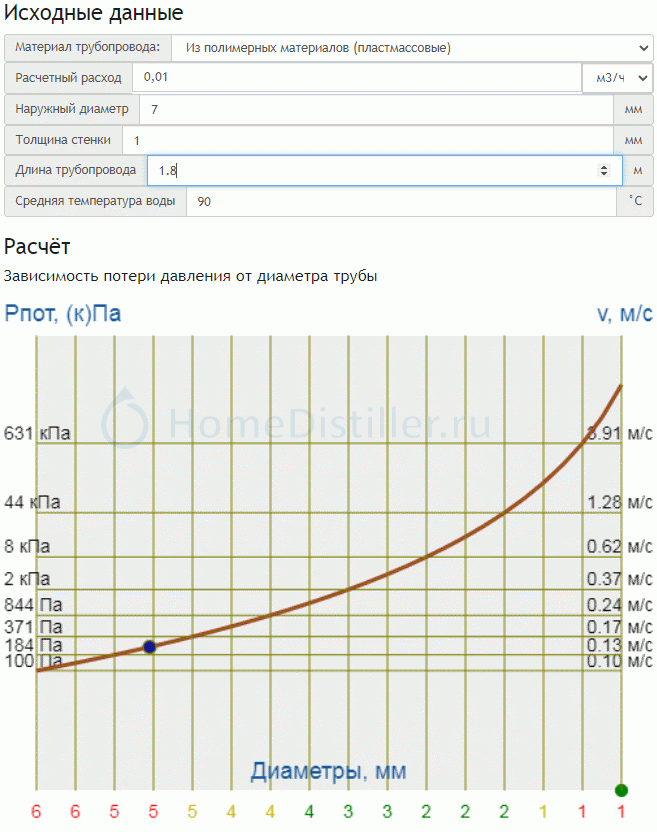

для 10л/час выходит 1,8м шланга 7х5 но есть возможность сократить перепад высот, шланжик тонковат

ну или зажим гофмана на шланг, тоже не дорогое решение, это два ))) пользуйтесь

если шланг слишком длинный и тонкий то брага появится в носике что смотрит вверх, если слишком короткий и толстый то будет подсасывать воздух

пользуйтесьdee, 28 Сент. 23, 20:10

Рисуй.

слишком короткий и толстый то будет подсасыватьdee, 28 Сент. 23, 20:10

Ясно, наука говорит, что надо средней толстости и средней длинности!))

Dry Gin, нарисовать зажим гофмана на силиконовом шланге ? издеваешься ?

как то так, только она тонковата на 9кВт будетdee, 28 Сент. 23, 12:22

тонковата в каком смысле?

Добавлено через 7мин.:

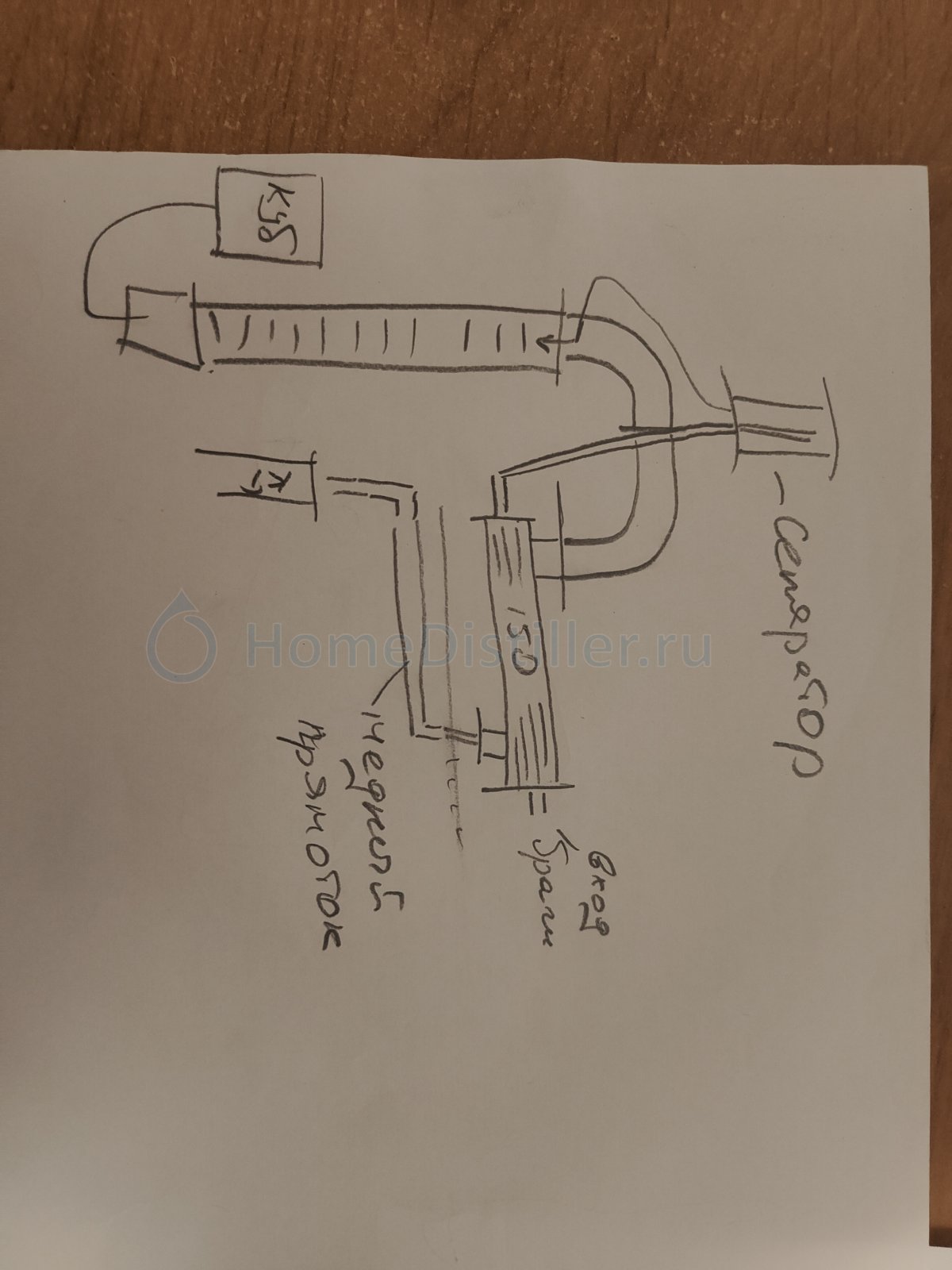

Я думал это реализовать так
Сначала брага заходит в рубашку медного КТ потом заходит в трубки КТ 150 см, потом сепаратор и в колону

Пар же сначала заходит в рубашку 150 см КТ а потом в трубу медного КТ

Последний вертикальный КТ это 50 см 15 трубок 8

На этой картинке не нарисован нагрев от барды, но он просто не имеет отношение к это схеме

Arhis, а ты такой дефлегматор с развернутыми фланцами в продаже видел ?

если шланг слишком длинный и тонкий то брага появится в носике что смотрит вверх, если слишком короткий и толстый то будет подсасывать воздухdee, 28 Сент. 23, 20:10

Это не решение. Чуть изменилась подача и полилось из носика.

ну или зажим гофмана на шланг, тоже не дорогое решение, это два )))dee, 28 Сент. 23, 20:10

Это тоже не решение. Нужно дежурить у этого гофмана.

Пар же сначала заходит в рубашку 150 смArhis, 29 Сент. 23, 04:23

И этого хватит, остальное нафиг..
