Проект не коммерческий, прошивки и печатки будут. Идея. Сделать свой стабилизированный регулятор мощности по типу РМ-2. Добавить аварийный вход и 2 или 3 фиксированные настройки выходной мощности. Выбор пал на контроллер atmega8 потому что он валяется в наличии. Метод фазовый. Алгоритм. Меряем на нагрузке напряжение rms если есть отклонение от заданного толкаем время открытия триака в нужную сторону до совпадения. Первые испытания показали - точность установки напряжения +-2 вольта по вольтметру rms, точность стабилизации +-1 вольт в отношении установленного напряжения. Время стабилизации до 1 сек Видео первых испытаний.
sergik11111
Бакалавр
Харьков
61 21
Отв.1 01 Марта 15, 21:44, через 13 мин
Набросал схемку пока без индикатора rm.jpg Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика.
Nemiroff
Специалист
Беларусь
181 44
Отв.2 01 Марта 15, 22:11, через 28 мин
А можно-ли добавить в РМ вариант отображения напряжение/мощность ? Например в подменю создать пункт куда можно ввести сопротивление нагрузки и на выходе (дисплее) путем несложной операции P=U*U/R высветится текущая мощность, думаю будет удобно.
Черномор
Доцент
Геленджик
1.4K 303
Отв.3 01 Марта 15, 22:28, через 17 мин
Nemiroff, у Игоря все есть и работает.
Nemiroff
Специалист
Беларусь
181 44
Отв.4 01 Марта 15, 22:42, через 15 мин
у Игоря все есть и работает.Черномор, 01 Марта 15, 22:28
Но там нет схемы и прошивки , там как я понял коммерческий проект.
kazu
Кандидат наук
Харьков
375 74
Отв.5 01 Марта 15, 22:48, через 7 мин
Тогда уж просто при настройке задать сопротивление/мощность нагрузки и при регулировании задавать именно мощность для наглядности и большего удобства.
m16Модератор
Тамбов
1.9K 1K
Отв.6 02 Марта 15, 23:49
Набросал схемку пока без индикатораsergik11111, 01 Марта 15, 21:44

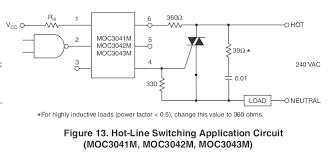

разверни диод 4007(который на землю), добавь защитные диоды на int0 и adc0(дабы не использовать внутренние меги) так надёжней будет. триак подключи по-человечески Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика. и как заметил kazu добавь подменю установки мощности тэна с сохранением в eeprom чтобы оперировать установкой мощности а не напряжения как в рм-2. в остальном респект. какой принцип регулирования заложил п, пи, пид ?
vchu
Бакалавр
Тольятти
58 14
Отв.7 04 Марта 15, 18:51
Не совсем понятно как ловится ноль? На схеме не видо.
ys1797
Доцент
Санкт-Петербург
1K 338
Отв.8 04 Марта 15, 18:56, через 6 мин
На схеме не видо.vchu, 04 Марта 15, 18:51
Там с контакта 4 на int0 через мегаом.
falki
Доктор наук
Уфа
838 133
Отв.9 04 Марта 15, 20:07
sergik11111, скорость слежения за выходным напряжением нужно поднять в два раза. непомешал бы вход тригер старт стоп. еще бы дополнитель схему подключения встречных тиристоров,не люблю симисторы.
vchu
Бакалавр
Тольятти
58 14
Отв.10 05 Марта 15, 05:56
На схеме не видо. vchu, Вчера в 18:51
Там с контакта 4 на int0 через мегаом.ys1797, 04 Марта 15, 18:56
Там в чистом виде синусоида. Полагаю что на входе int0 должен был появится импульс. А там синусоида.
m16Модератор
Тамбов
1.9K 1K
Отв.11 05 Марта 15, 21:50
еще бы дополнитель схему подключения встречных тиристоров,не люблю симисторы.falki, 04 Марта 15, 20:07
странное желание при том что надёжных симисторов как грязи.
Не совсем понятно как ловится ноль?vchu, 04 Марта 15, 18:51
Полагаю что на входе int0 должен был появится импульс. А там синусоида.vchu, 05 Марта 15, 05:56
ответы на свои вопросы найдёте в апноте AVR182 (в аттаче)
ответы на свои вопросы найдёте в апноте AVR182 (в аттаче)m16, 05 Марта 15, 21:50
m16, но ведь на выводе 1 напряжение появиться только после включения моськи. А как до этого ловить переход через "0"? Надо с 4-й клеммы брать напряжение для измерения.
m16Модератор
Тамбов
1.9K 1K
Отв.13 05 Марта 15, 22:19, через 9 мин
ээ, брат. говоришь правильно а смотришь не туда Zero. Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика.
V_B
Академик
Таганрог
2.7K 939
Отв.14 05 Марта 15, 22:53, через 35 мин
m16, извини, на маленьком экране картинка в jpg смотрится плохо, поэтому и не доглядел. И еще потому что у меня переход через "0" определяется программно по значению АЦП в измерителе напряжения. Наверно поэтому и подумал так.
Добавлено через 1мин.:
И в догонку - измерять только одну полуволну напряжения - это как-то не хорошо. Это правда уже рассматривали.
m16Модератор
Тамбов
1.9K 1K
Отв.15 05 Марта 15, 23:37, через 44 мин
измерять только одну полуволну напряжения - это как-то не хорошо. Это правда уже рассматривалиV_B, 05 Марта 15, 22:53
в принципе согласен, с другой стороны фигня это всё. прецизионность здесь ни к чему. скажем рм-2 тоже измеряет одну полуволну и ничего +/- 1вольт держит
falki
Доктор наук
Уфа
838 133
Отв.16 06 Марта 15, 07:44
странное желание при том что надежных симисторов как грязи.m16, 05 Марта 15, 21:50
это лично твое мнение ,а мое оно сформировано годами они намного надежнее .во первых у импортный симисторов указывается завышенный ток чем на самом деле ,а так у меня есть некое количество отечественных тиристоров и оптотиристоров. например этот красавец тоже ипортный красавец .
IMG_20150306_093713.jpg Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика.
Там с контакта 4 на int0 через мегаом.ys1797, 04 Марта 15, 18:56
как бэ отстойный детектор нуля получится. как раз для своего силиконового котла сейчас делаю. погляди на характеристики, схемка простая, да и гальваноразвязка есть.
falki, вообще еще надежнее и лучше использовать промышленные твердотельные реле.
И в догонку - измерять только одну полуволну напряжения - это как-то не хорошо. Это правда уже рассматривали. V_B, 05 Марта 15, 22:53
ну автор собственно не такие высокие требования к точности ставит, так что должно сработать, в РМ-2 же срабатывает
Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика.
Стабилизированный регулятор мощности на AVR. Приборы и электр(он)ика.
falki
Доктор наук
Уфа
838 133
Отв.18 06 Марта 15, 08:35, через 33 мин
вообще еще надежнее и лучше использовать промышленные твердотельные реле.g100m, 06 Марта 15, 08:02
твердотелки бывают разные ,одни стоят 5 тысяч а другие 300 руб отсюда вывод не наш метод.
g100m
Доцент
Самара
1.6K 247
Отв.19 06 Марта 15, 08:52, через 18 мин
странные у тебя выводы однако... примерно тоже самое, что сравнивать atmega и контроллеры от siemens
