Доступная автоматика HelloDistiller на Ардуино Мега 2560

И убедись, что +5В подаются на подтягивающий резистор.BarberXP, 10 Февр. 15, 20:44

в режиме displaying на резисторе 4,5В. периодически поднимается до 4,9В. ну или наоборот
вот что на резисторе и на разъеме питания ардуины в режиме теста клапанов. шим 95%.
в розетке 220-221В.

там не должно так скакать, питанае приходит с ардуины +5В стабилизированные.

BarberXP, изменил #define USE_LCD_KEYPAD_SHIELD 1, загрузил, а результат - такой же: одна строчка прямоугольников...(((iliya, 11 Февр. 15, 17:44

Simpled version поставь 0 или 1 или 5. Simpled version 5, которая по умолчанию со стандартным шильдом не работает.

Никак до меня не дойдет, сколько пытался. Какой радиатор нужен для симистора, максимум 3 кВт.
В чип и дип например, пишут измерение дюйм*град/Вт.
Дайте ссылочку чтоб визуально лицезреть, так сказать. Цель, уменьшить место. Можно также показать размер радиатора с принудительным охлаждением?

Никак до меня не дойдет, сколько пытался. Какой радиатор нужен для симистора, максимум 3 кВт.
В чип и дип например, пишут измерение дюйм*град/Вт.
Дайте ссылочку чтоб визуально лицезреть, так сказать. Цель, уменьшить место. Можно также показать размер радиатора с принудительным охлаждением?Roman66683, 12 Февр. 15, 14:55

как то так...

Про радиатор. Если с вентилятором, то можно и 40х40x40 на 3квт, проверено [Доступная автоматика на Ардуино Мега 2560.]

вот: [сообщение #12180512]

makss1000, я проверяю так

Можно проверить работу МОС и каналов подавая плюс с 8 ноги гнезда. Срабатывает даже от 1 вольта На выход канала включаем лампочку если нет пока электроклапана.

посоветуйте разъемы для клапанов

http://ru.aliexpress.com/...2220492165.html

makss1000,

посоветуйте разъемы для клапановmakss1000, 14 Февр. 15, 06:01

http://ru.aliexpress.com/...2220492165.htmldemyan2, 14 Февр. 15, 07:19

Это отличные разьемы, причем есть трехпиновые которые хорошо подходят для датчиков температуры. И еще обрати внимание эти разьемы бывают разного диаметра. Ну и такие разьемы есть на радиорынках- если ждать не в моготу!

Всем привет. Собрал автоматику, проверил, все работает. Скетч 2.54.  Крепость на выходе 97 % по АСП-3, Выход близкий к расчетному. Вопросов нет. Хвала создателям.

Коллеги кто использует "простую" автоматику будьте бдительны! Датчик тока на ASC712 имеет плохие клеммы. Они не вывозят 3квт. У меня загорелись, благо был рядом и потушил.
Вот как выгорает:

Это на втором комплекте еще чуть чуть И:

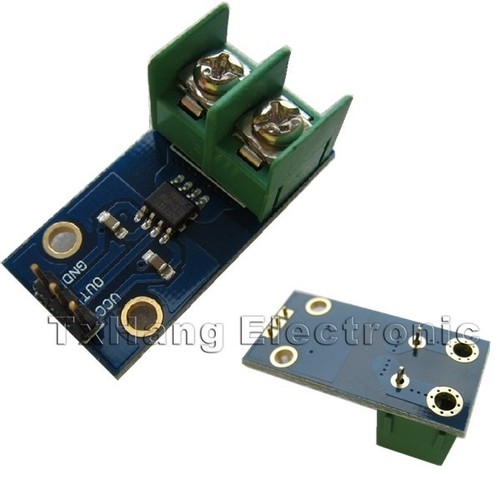

Заказал другие, видимо китайцы учли эту проблему:

xeus, вопрос на засыпку. Провода вставлял в клеммник,1)голыми,2)одел наконечник,3)облудил?

alekslug, луженные, там скрутка медных кабелей 2х1,5 в дополнительной термоусадке.

луженные, там скрутка медных кабелей 2х1,5xeus, 15 Февр. 15, 13:30

Вот поэтому и гикнулось.

xeus, судя по фотографии пропайка силовых контактов отсутствует,
или это только кажется?Building, 15 Февр. 15, 17:50

Да, там контакты не припаяны. Их можно либо припаять, либо напрямую провода к плате без контактов.

Умножь 220вольт на 5 ампер И объясни мне, как он 3квт регулирует?BarberXP, 15 Февр. 15, 19:38



Я пока работаю на этом датчике, установил мощность ТЭНа такую, чтоб показывало примерное сетевое напряжение. Уже два раза гнал, в субботу будет третий, жду, когда сгорит.  Но у меня дистилляция.
ТЭН - 3кВт.ded mazay, 29 Янв. 15, 13:31

Если честно, меня также смушчает деталь BTA41-600 потому что сечение ножек очень маленкое.  По даташиту сечение там как в натуре, померил наpelecis, 16 Февр. 15, 00:21

А ты посмотри как-нибудь на досуге на предохранитель на 40А. Какой там внутри проводник. А ведь он 40А тянет. Если небольшое расстояние, то сопротивление проводника минимально и большого нагрева проводника из-за этого не происходит, а тот что происходит, радиатором рассеривается. Для длинного провода, естественно, параметры другие.

40А, когда на 16А используется провод сечением 2,5 кв.мм.pelecis, 16 Февр. 15, 00:21

На 16А провод 1.5 квадрата используется.

alekslug, луженные, там скрутка медных кабелей 2х1,5 в дополнительной термоусадке.xeus, 15 Февр. 15, 13:30

Там в контакте пластинка такая плоская, наличие которой позволяет зажимать не луженые многожильные провода. Если провод облужен, то тогда пластинку надо убирать и зажимать провод непосредственно винтом. Ну это мое видение вопроса, поскольку сам сталкивался с тем, что луженые и одножильные провода хорошо зажимаются винтовыми зажимами, а многожильные провода зажимаются зажимами с плоскими контактами, поскольку винт перебивает жилы многожильных проводов.

а как у других "простая" автоматика работает? у "ded mazay" вообще датчик ACS712T ELS-05B на 5А и гоняет он тоже 3 квт.makss1000, 15 Февр. 15, 19:33

Ампераж датчика может и не зависит от максимальной величины тока, который допустимо него проходит. Скорее всего от этого зависит чувствительность датчика Холла, на который он калибруется. Хотя я могу ошибаться.
