помощь в выборе аппарата

2. С комбинированным узлом отбора и кожухотрубным охладителем (фото2)ing050, 16 Февр. 26, 10:13

это всё не нужные свитоперделки, такой аппарат не автоматизируется, возьми с жидкостным а там посмотришь куда развиваться

поддерживаю. И сверху дефлегматор не кожухотрубный, а димрот. Воду сэкономишь. И высоту.АФГ 67, 16 Февр. 26, 19:04

для опытов смотал двойной димрот из 2м 6мм трубки, 2кВт утилизирует, 10см высоты, сам в шоке )))) шучу, конечно, всё по расчету )))

фото2ing050, 16 Февр. 26, 10:13

Слова Холодильник и Дефлегматор местами не перепутали?

TVM73, а ты думаешь производитель знает разницу?

а ты думаешь производитель знает разницу?gxtkjdjl, 16 Февр. 26, 19:49

Обозначение и Наименование скорее всего одинаковое, Исполнение разное("-00",-01). Производству пох.
Пенеджеры косячат снижая свои продажи, не вникнув в суть вопроса. 😁

двойной димрот из 2м 6мм трубки, 2кВт утилизирует, 10см высотыdee, 16 Февр. 26, 19:12

какой расход воды на 1,5 кВт? И можно фото?

АФГ 67, точно не знаю, но расход не большой, вода нагревается градусов до 50, давление сбрасывается дросселем из силиконовой пластинки с маленьким отверстием сразу на кране, по типу жиклера, только им можно и отрегулировать

Добавлено через 2мин.:

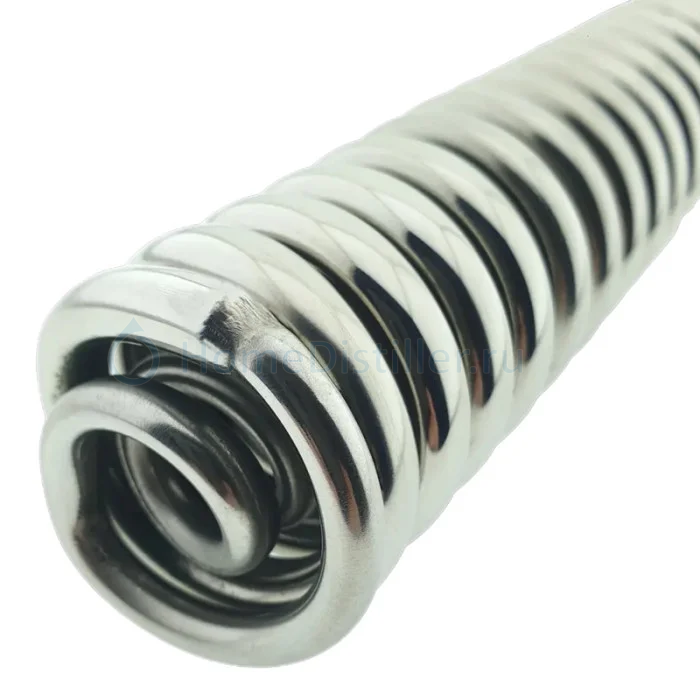

примерно вот такой, фоткать идти лень ))) да и не очень эстетичный, из отожженной меди, не помню уже где я эту трубку откопал, так, баловство, проверка расчетов, 2кВт это максимум, рабочая будет до 1,5кВт, НЯП 7-8 витков внешний 50мм и 9-10 витков внутренний,

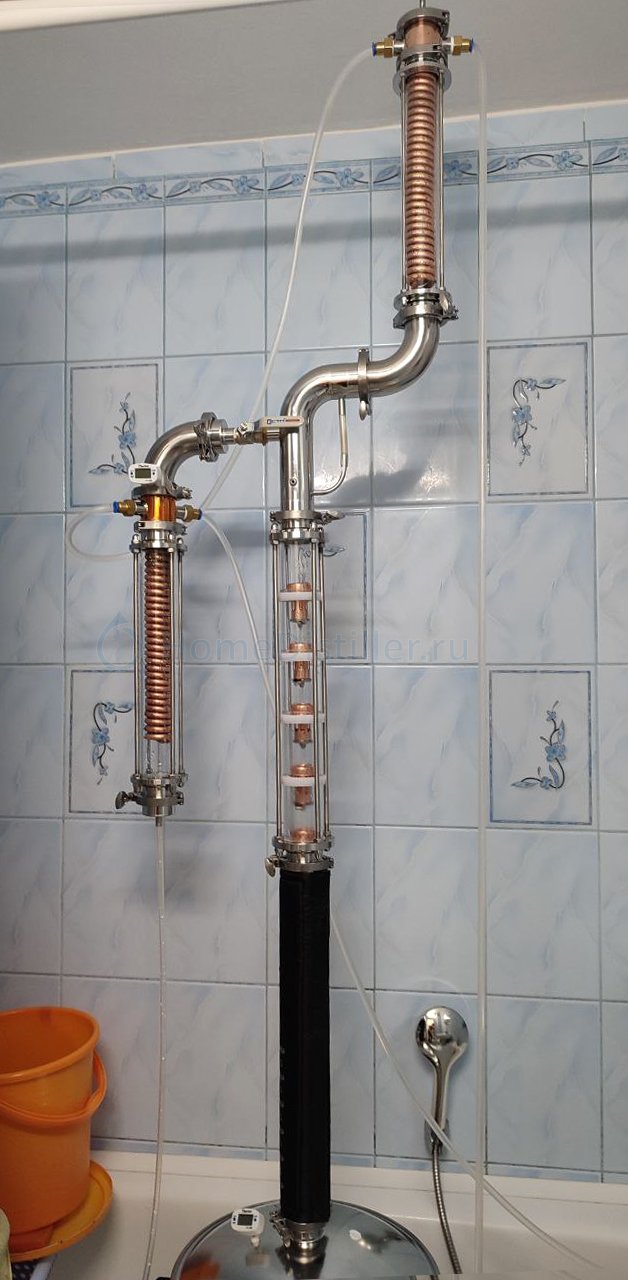

Уважаемые коллеги! У меня вопрос. Вот такое оборудование 2 дюйма. ТЭН 3 кВт. Царга медная 50 см. Колпачковая колонна 50 см 5 этажей. Два димрота 35 см. Узел отбора по пару. На втором перегоне при полной мощности и полностью открытом кране на узле отбора очень низкая скорость отбора. Приблизительно 300 мл/час. Вода охлаждения на выходе около 40-45 градусов. Пытаюсь понять причину. Как исправить ситуацию.

Nikon21, подача воды большая, а в нижней царге, под колпачками, что ?

нижней царге, под колпачками, чтоdee, 16 Февр. 26, 22:15

Медная царга 50 см. На 3кВт захлеба нет.

Nikon21, пустая ? ну... допустим.. попробуй поставить вместо силиконовой прокладки вот такое колько из силикона или тонкой жести, вместо отверстия можно оставить сектор, желательно что бы он смотрел вниз, нужно сильно заузить проход в дефлегматор, процентов до 20-30, если есть то подойдет и флегмораспределитель

Пытаюсь понять причинуNikon21, 16 Февр. 26, 22:09

Очевидна.
Проходное сечение парового вентиля маловато (для данного случая)

Там в УО скорее всего перегородка, пусть даже небольшая, с учетом этого ну не 300 же мл)), Имхо проверить чему равна реальная подаваемая моща, и проверить реально ли полностью открывается кран

tmc, может быть такая ситуация что пар в отбор вооще не полезет, это из-за его динамического давления, оно всегда отрицательное, нужно увеличить статическое, заузив проход в делфегматор

ну вы чего хотите сказать что полрынка завалено паровыми УО с краном 1/2 и они нифига не рабочие?

Да, медная царга пустая.Выход на дефлегматор заужен.

Newocelot, ну, проходное на 1/2 порядка 1.7 см2, а на 2" даже без перегородки около 18.1, т.е. кран получается гдето 9%, на 3 кВт с учетом теплопотерь пусть 12.5 л/ч, значит через 1/2 больше литра должно отходить, это конечно без динамических давлений)

Как исправить это положение? Увеличить нагрев? Или нужен другой узел отбора?

у тебя полный открытый отбор порядка четверти от общего получается, довольно распространенная и рабочая ситуация
Проверь сколько у тебя реальный нагрев, и проверь полностью ли открывается сечение отбора

Да, перегородка есть. Кран на 1/2 дюйма, открывается полностью. По моим прикидкам на второй перегонке 3 кВт должно за глаза хватать.

тут надо реально удостовериться, прикидки и думки это одно, а в реальности бывает по другому, замерь реальную мощу и удостоверься несколько раз подвигав кран что он реально полностью открывается, не ручка поворачивается а сечение открывается, и мощу не сколько регулятор показывает или как на нем ручка повернута, а какое потребление показывает независимый ваттметр, типа такого https://www.ozon.ru/...xant-164988729/
