На пар нужна заслонка как у карбюратора если в полный
профиль трубы. Либо какая то хитромудрая управляемая диафрагма.
Заслонка. Технически это штырь через диаметр трубы на уплотнениях кусочков силиконового шланга. Штырь с лыской под заслонку и винтиком для закрепления после самоустановки. Провернет самая дешманская серва. А толку? Между механическим воздействием и реакцией на на него проходит некоторое время. То есть арифметика управления на так проста. Нужно учитывать гибкость этого пара.
Диафрагма. Уже сложнее упротнение. И требуется пространство для манёвра. В простейшем случае вдвое труба. Щас Остапа понесёт.

Хватит хаять то чего не пробовали.svarnoy, 17 Февр. 26, 09:54

на дату посмотри, такая Т образная конструкция будет работать, особенно с двумя шаровыми кранами

принцип работы: пар из колонны поступает в тройник и разделяется на два потока, каждый из которых попадает в свой холодильник. из одного ОХ пар возвращается в колонну а из второго отбирается продукт. соотношени между поступающими потоками пара регулируется к примеру шаровыми кранами.dee, 29 Авг. 10, 13:04

Добавлено через 3мин.:

На пар нужна заслонка как у карбюратора если в полныйВиктрыч, 17 Февр. 26, 09:57

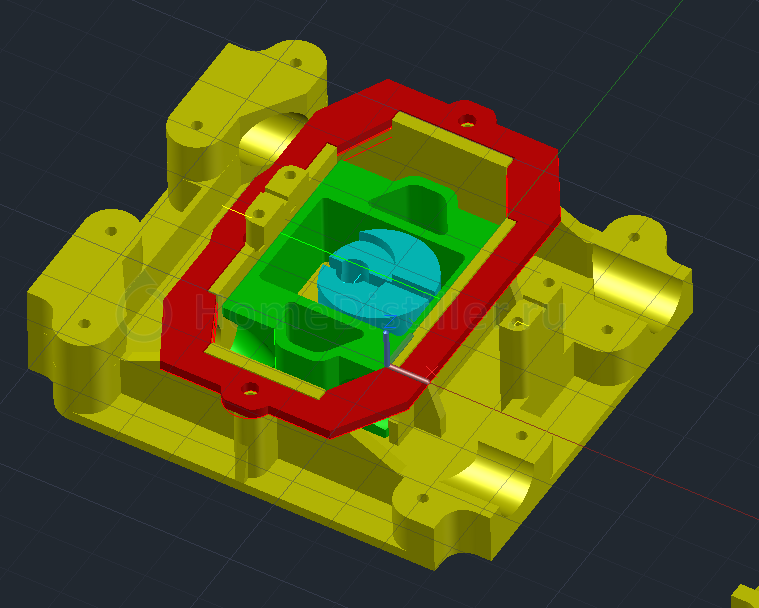

промка потоками жидкости управляет, я пробовал сделать пережималку сразу двух силиконовых шлангов на сервоприводе, в принципе рабочий вариант, дешевле заводского сервокрана

Хватит хаять то чего не пробовалиsvarnoy, 17 Февр. 26, 09:54

Нисколько не хаю. Просто пишу, что не вижу ни одного преимущества парового отбора перед жидкостным.

А cool management то я пробовал, конечно. Я же как многие, сначала купил БК, почитав рекламы, потом пытался его улучшить.

Хватит хаять то чего не пробовали.
Отбор пара через краник прекрасно работает, просто надо нормально делатьsvarnoy, 17 Февр. 26, 09:54

Именно делать. И с учётом граблей.
Да и пар может схлопнуться в 1000 раз. И потянуть за собой, следующую. А отбор нужен по жиже. В граммах или литрах. Нет прямой связи с поступлением объёма пара и его скорости и положения заслонки на конденсацию.
То есть только через личные грабли личной конструкции.

Просто пишу, что не вижу ни одного преимущества парового отбора перед жидкостным.Vittomin, 17 Февр. 26, 10:04

Есть один момент: когда делаешь залповый отбор голов - но не жижей, а паром выше дефлегматора (отключив охлаждение на небольшой промежуток времени) - головы отбираются самые злые, и потери спирта с ними самые минимальные.
ЗЫ: после залпового отбора и включения охлаждения необходимо дать устаканиться колонне - поработать на себя.

dee,
У меня есть рабочая конструкция, я наиней лет 10 работал, двухсекционный деф, с заслонкой как у карбюратора, норм работало, единственное, из за изготовлении заслонки болгаркой на коленке, полностью отбор не перекрввался, сочились примерно по 25 мл час, забил на это.
Вторая колонна прекрасно работает с краном, кран 1 дюйм, был просто, лень было менять.
Третья колонна работает с краником на шаговом двигателе.
Всё три варианта прекрасно работают.
Деф кстати тоже лохматых годов, не 10 конечно, может 12

Добавлено через 3мин.:

Виктрыч,
Всём работает, просто по разному.
Двухсекционный деф регулирует потоки не только заслонкой, но и охлаждением секций, надо просто это учитывать.
Краник на отборе, ниже дефа, регулирует без этого эффекта, там в колонне давление избыточное

svarnoy, я не спорю с тем что оно не работает, всё можно сделать, вопрос во времени и знаниях. готов поспорить что стеклянный кожух на холодильник или колонну тебе в голову не приходило делать но народ хавает

я себе один-единственный стеклянный диоптр купил только пару лет назад, посмотреть как макет провальной тарелки работает и то по богатому, сейчас на НБК стоит, на пену в газоотводчике смотреть

Ещё момент по выше выложенной конструкции с двумя одинаковыми димротами. Охлаждение сих последовательно. И оба конденсируют пар. Но второй по охлаждению питается объедками от первого. Но впрягается больше, как основной. Чёткая положительная обратная связь. То есть любой стремится либо всё на себя, либо наоборот из за завязки по воде. В данной ситуации а-ля холодильник пока проигрывает. Но ситуация может измениться.
То есть пока на нëм нет толковой конденсации, он всю воду пропускает в деф. И тот фуячит в полный рост тяня на себя всё одеяло пара. Но как только холодильник начнёт всё таки получать пар в достаточной дозе и как следствие выдавать болеее тёплую воду на деф, последний начнёт отпускать одеяло. И оно пеиетянется в холодильник. Второе устойчивое положение. И со свистом. Если бы не дырки диафрагм, как то пытающиеся исправить положение.
Вот.

Охлаждение сих последовательно.Виктрыч, 17 Февр. 26, 10:26

Почему последовательно?
из рисунка это непонятно.

Это уже машинально делается. Исходя из логики длины шланга и точек подсоединения. Хотя тоже можно покуролесить. У шланга же 2 конца. Или начала. И 1 кран.
Кстати на фото просматривается. Шланг от крана на холодильник. С него вверх на деф. И дальше вертикально вниз в слив ванны.
По другому сложно сообразить.

себе один-единственный стеклянный диоптрdee, 17 Февр. 26, 10:14

На работе сгорел со2 лазер, а это почти два метра барасиликатной трубы диаметром 56 вроде.
Утащил её в уголок, надо будет что-нибудь красивое стеклянное сделать.

Vittomin, вода подается последовательно в холодильник, потом в дефлегматор. Когда начинает работать холодильник то на дефлегматор идет уже теплая вода, это раскачивает систему регулирования

Добавлено через 2мин.:

Утащил её в уголок, надо будет что-нибудь красивое стеклянное сделать.svarnoy, 17 Февр. 26, 10:37

мг, это её потом алмазом резать плюс фланцы покупать и ради чего ? на пузырики позалипать ? вроде не тот у тебя стаж )))

на пузырики позалипатьdee, 17 Февр. 26, 10:40

Хочу пузырики.
Может ещё наверчу кучу медных трубок полированых, манометр на D150 вкрячу, термометр такой-же, аля стимпанк будет.
Видосики на дзен пилить буду

svarnoy, синюю подстветочку не забудь, людям нравиццо )))

на узле отбора очень низкая скорость отбора.Nikon21, 16 Февр. 26, 22:09

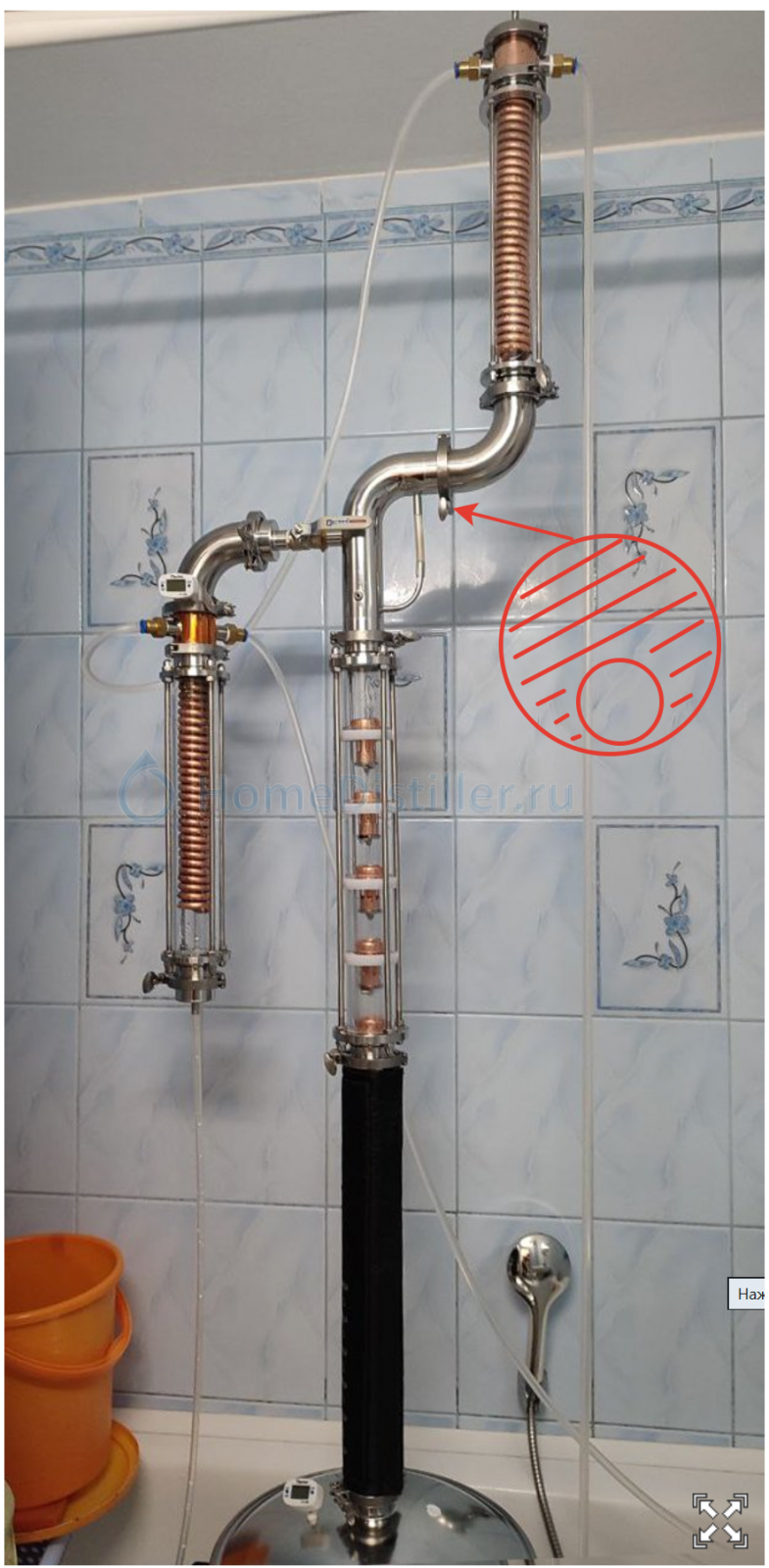

У тебя там нигде отверстий в царге незаткнутых нет? Над ТК что-то непонятное. А то был здесь прецедент- градусник вынул, а отверстие не заглушил.

У тебя там нигде отверстий в царге незаткнутых нет?TerminatorN2, 17 Февр. 26, 13:46

В царге нет отверстий. Но здесь уже намекнули, что отверстие на дефлегматор значительно больше, чем на холодильник. Это один из самых популярных узлов отбора по пару. Странно, как он у других самогонщиков работает.

В царге нет отверстий. НоNikon21, 17 Февр. 26, 15:02

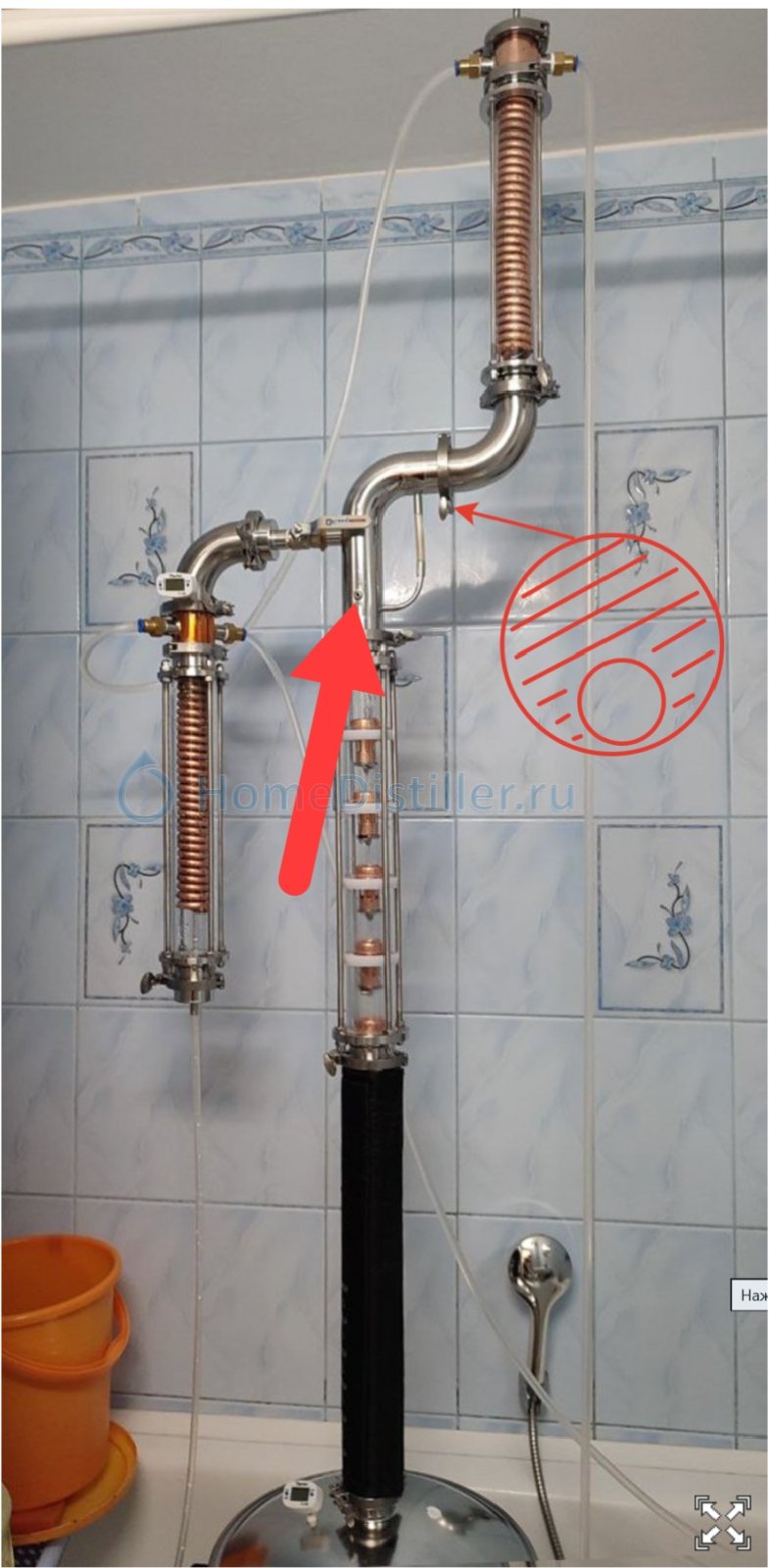

Вот это имеется ввиду

Добавлено через 2мин.:

Хотя,наверняка унюхал бы.

Вот это имеется ввидуУрий, 17 Февр. 26, 15:16

Нет, там глухая гильза для термометра.

ТЭН 3 кВт..... на узле отбора очень низкая скорость отбораNikon21, 16 Февр. 26, 22:09

То что на ТЭНе написано "3kW" не означает что
1. Мощность нагрева равняется 3кВт.
2. Это мощность "долетает" до узла отбора.

там глухая гильза для термометра.Nikon21, 17 Февр. 26, 15:22

Это точно? Посмотрел на озоне - у многих там просто отверстие, куда никель силиконовый вставляют.
