Что происходит, если мощность убавить раза в 2TerminatorN2, 17 Февр. 26, 18:14

Колонна работает на себя.

Nikon21, ты уверен, что тэн реально 3 кВт даёт?

ты уверен, что тэн реально 3 кВт даётTerminatorN2, 17 Февр. 26, 19:11

Даже если немного меньше. Для 2 дюймов на второй перегонке 2,5 должно за глаза хватать. Можно, конечно, попробовать поставить тэн помощнее. Но, что-то мне подсказывает, что быстрее колонна захлебнется.

На самодельной БК уже 6 лет работаю.Nikon21, 17 Февр. 26, 08:47

И как, сложно?

И как, сложно?ЕВ ГЕНИЙ, 17 Февр. 26, 20:24

нет

Смотрю готовые колонны, чтобы определиться с общей схемой для подбора комплектующих.
В основном 2 типа:
1. С жидкостным узлом отбора и доохладителем рубашечного типа (фото1)ing050, 16 Февр. 26, 10:13

Выше советовали на фото заменить кожухотрубный дефлегматор на дефлегматор Димрота.
На просторах маркетплейсов нашел варианты:

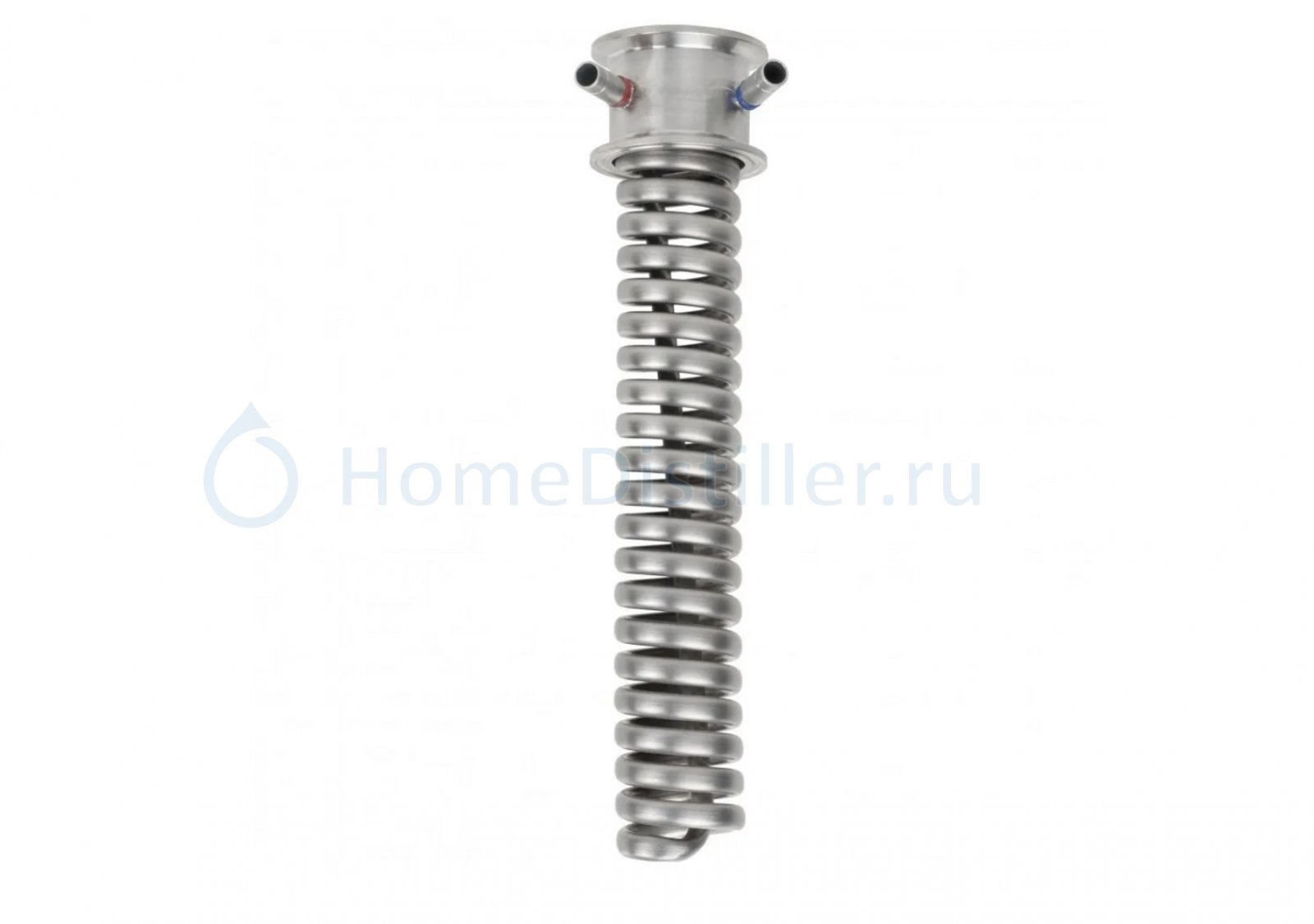

фото1 на заглушке совмещен с ТСА -1700р

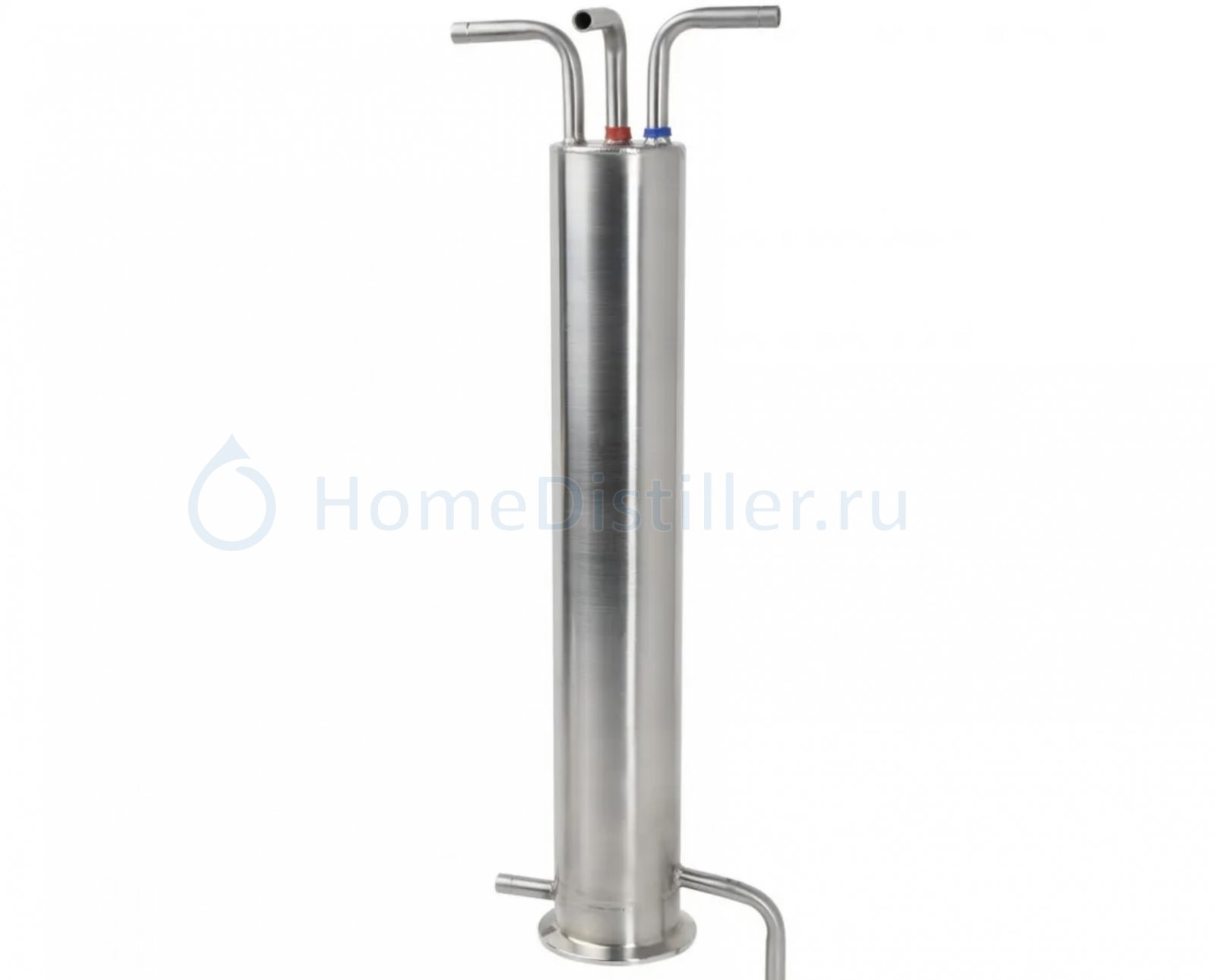

фото2 проходной -2700р

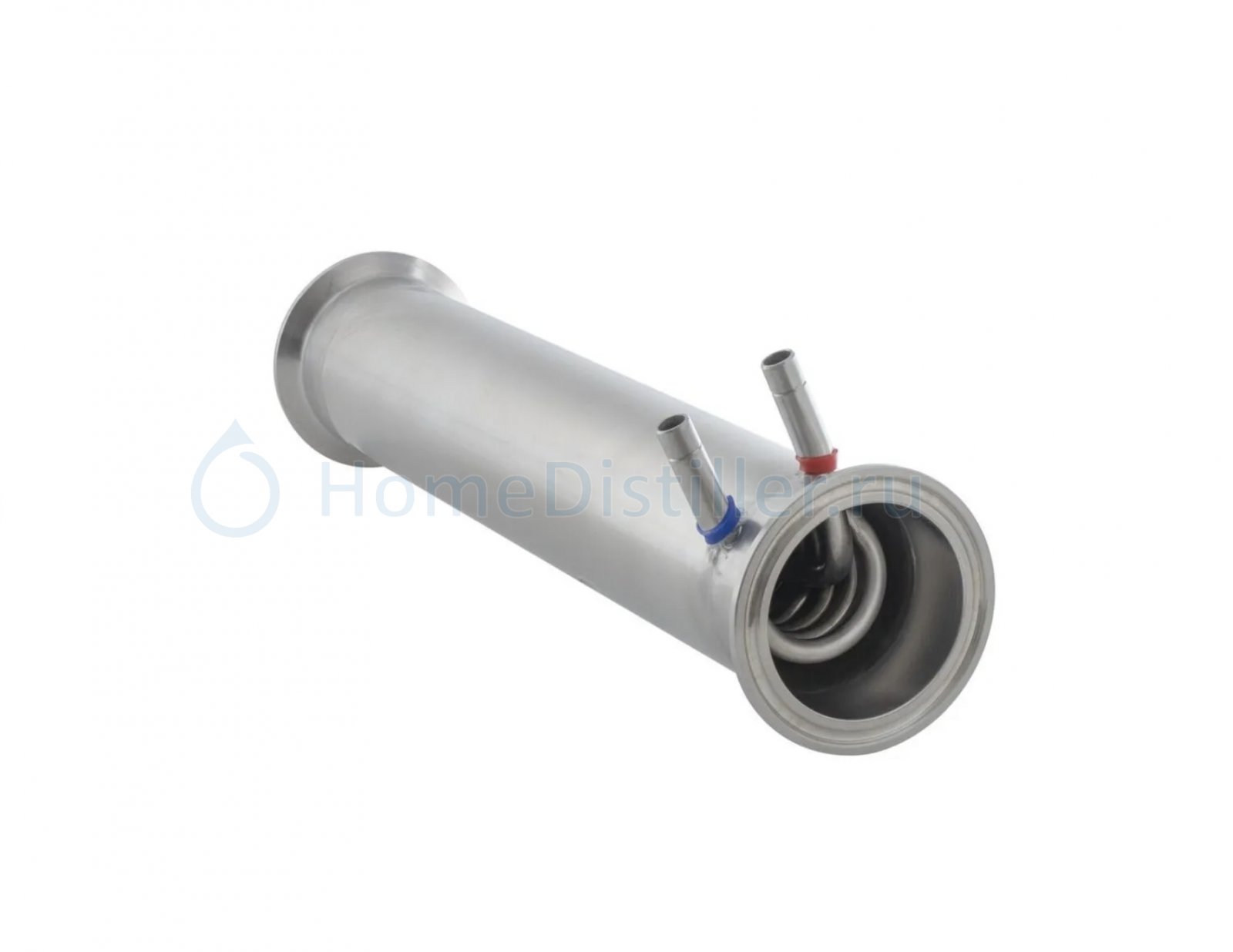

фото3 проходной в царге без резьбы -2200р
фото4 с ТСА, в царге или стекле и узлом разбора -2800р

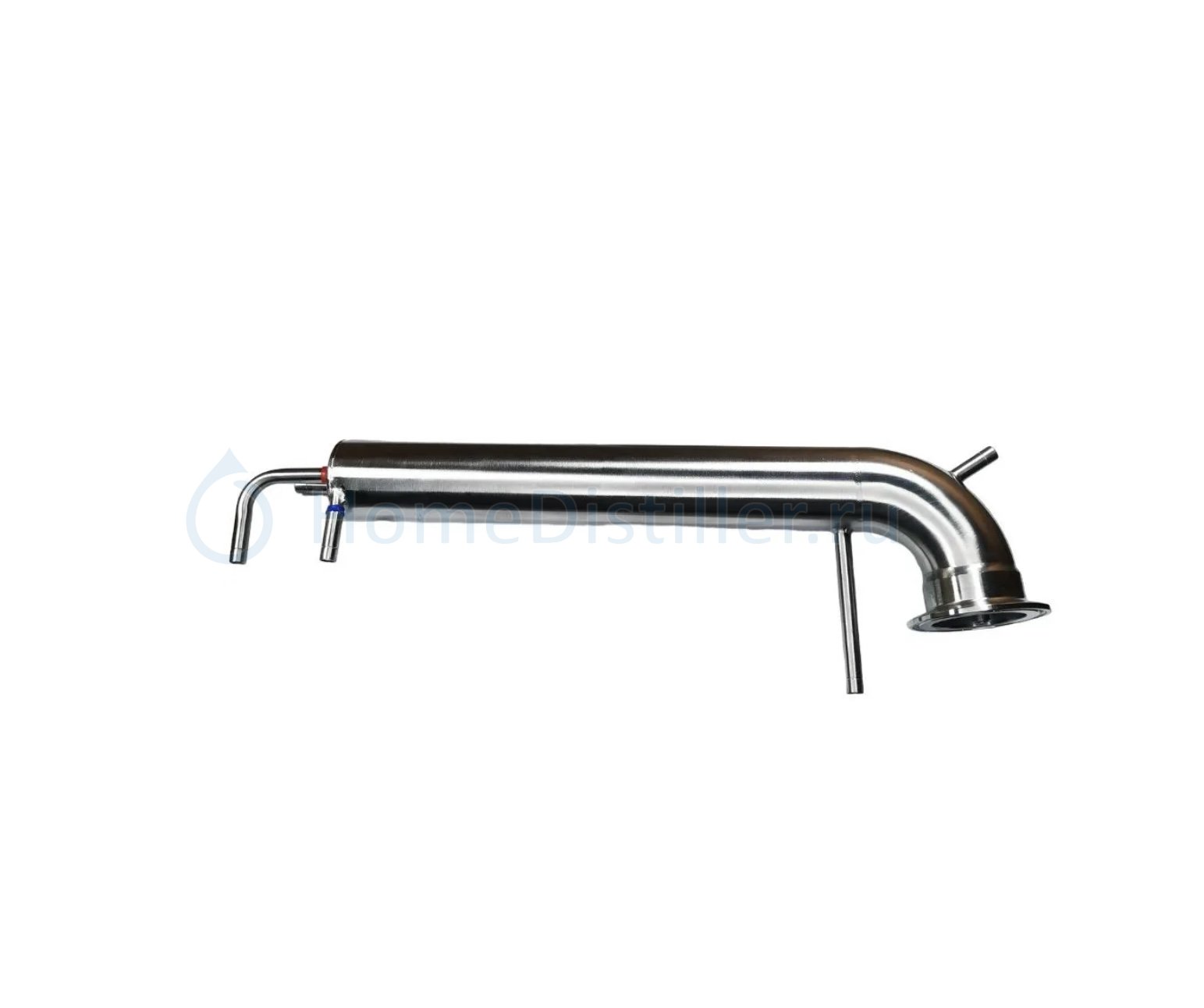

фото5 наклонный -4000р

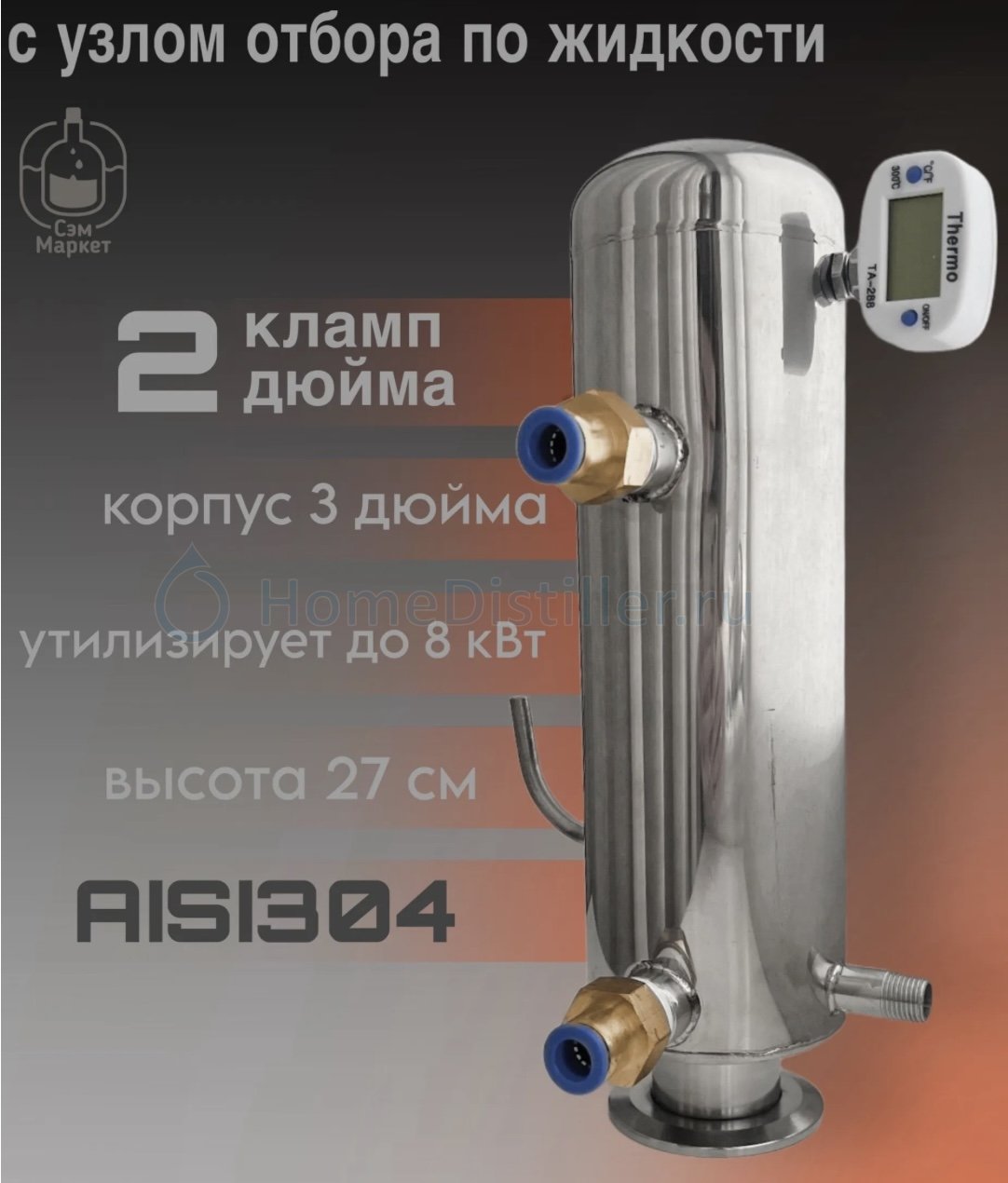

Фото6 с узлом отбора в корпусе -5300р

Будет работать в колонне и в режиме потстилл, нагрев до 3,5квт, напряжение и напор воды стабильный из скважины, с высотой проблем нет.
Продавцы говорят подойдут только проходные типа 2,3 и узлом отбора 6 с учетом подбора по мощности (спираль 8мм и длинной от 3метров)

я бы 2 взял, у 1 трубка 6 мм это хуже, заглушку с ТСА/носиком отбора и царгу под него не проблема взять, зато разборный универсальный вариант будет, и наклонить его в перспективе или положить в тору не большая проблема

Даже если немного меньше.Nikon21, 17 Февр. 26, 19:45

В том то и дело, что по количеству отбора кажется, что он наполовину меньше даёт. Примерно как у меня на 1,2 кВт.

Nikon21,
Обратил внимание, что кран 1/2". Это 15мм. А колонна 50. То есть (50/15) ^2 = в 11 раз меньше проходное сечение. Вот и весь основной ворос. При кране бы в 1" как раз в 4 раза. Почти классика жанра если чисто арифметикой.

Будет работать в колонне и в режиме потстиллing050, 17 Февр. 26, 23:00

тебе проходной надо, с одной стороны пар а с другой стороны выход дитиллята, так что остаются варианты 1, 3 и 4. Можно дист из ТСА сливать, тогда добавляются 2 и 5. По большому счету димрот вовсе не обязательно, подойдет и кожухотрубник и рубашечник, тут больше вопрос цены стоит, лишние трубки только удорожают конструкцию

кран 1/2". Это 15мм. А колонна 50. То есть (50/15) ^2 = в 11 раз меньше проходное сечение. Вот и весь основной ворос. При кране бы в 1" как раз в 4 раза. Почти классика жанра если чисто арифметикой.Виктрыч, 18 Февр. 26, 11:16

у меня на 3" колонне стоял кран отбора по пару 1/2", 2.2 -2.5 л/ч спирта нормально отбирал

Добавлено через 8мин.:

Nikon21, попробуй пережать гоффманом силиконовую трубку отбора по жидкости

у меня на 3" колонне стоял кран отбора по пару 1/2", 2.2 -2.5 л/ч спирта нормально отбиралАлПеН, 18 Февр. 26, 11:32

Дык зависит от конструкции. Уменя ваще холодильник так засасывает, что в кубе отрицательное давление относительно атмосферы при разнице дырок в 20 раз . Ну так получилось. У Никона практически симметричная система. Как её перекроить ему решать. Трехходовой кран тоже можно вкрячить.
Но пока оно у него не работает на пол дюймовом кране. Это факт.

Уменя ваще холодильник так засасывает, что в кубе отрицательное давлениеВиктрыч, 18 Февр. 26, 12:17

Кстати, обратил внимание, что через ТСА у дефлегматора идет подсос воздуха. И да, полдюйма проходное сечение в узле отбора кажется маловато будет.

Nikon21, проверь клещами фактический ток на тэне. Чудес не бывает

полдюйма проходное сечениеNikon21, 18 Февр. 26, 12:41

"проходное сечение" самого крана гораздо меньше, у недорого вентиля диаметр "дырки" 9.14мм, у китайского может быть ещё меньше, у дорогого полнопроходного шарового крана 14.5-15.0 мм.
Разница в сечении почти в три раза !
Но судя по описанным тобой симптомам 3кВт просто не долетают до узла отбора. Вероятно очень велики теплопотери да и сам ТЭН не выдаёт заявленные 3кВт.

Ещё бывал момент, связанный именно с наличием присутствия воздуха в холодильнике. Структурно у железа примерно та же схема, только отбор по жиже. И отбор начинался только после того, как ротом высасывал воздух из холодильника. И тогда процес шёл в 2х вариантах. Либо деф конденсировал почти весь пар (малая,часть в ТСА) и холодильник только доохлаждал его.Либо сам холодильник всасывал весь пар несмотря на дырку ТСА в дефе. И само собой перегревался и шёл горячий дистиллят и с прорывом пара. Давно это было и деталей не помню. Помню, что понять не мог суть процесса и однозначности результата.

Виктрыч, гидравлика и аэродинамика )))

самого крана гораздо меньше,Newocelot, 18 Февр. 26, 14:06

да , так и есть...но.. Надо брать "газовый" кран. У него проходное сечение и есть 1/2"

Ещё бывал момент, связанный именно с наличием присутствия воздуха в холодильникеВиктрыч, 18 Февр. 26, 14:10

Кстати. Может быть одна из причин. Надо попробовать при подаче воды дать побольше напор, чтобы воздух вышел.

Надо попробовать при подаче воды дать побольше напор, чтобы воздух вышел.Nikon21, 18 Февр. 26, 15:45

Виктрыч походу о другом воздухе.
