Правильное место установки термометра в ректификационной колонне

Урий, Ага, тоже сейчас подумал, что вместо механического распределителя добавить третий клапан, объединив его на подголовники и хвосты. Правда ещё и третий доохладитель надо. Многие их не ставят, но как то без них думаю вонять будет больше. Хотя можно клапан после доохладителя поставить и шланг с изгибом. если открыт, то в него, а если закрыт, то через изгиб вверх в другую ёмкость.

А пять это получалось для экономии игл и доохладителей: сначала головы и тело через свои иглы и доохладители. А после доохладителя тела: подголовники, тело, хвосты.

Ты на моём фото доохладители видишь?
Нет уже давно этого рудимента.
Но уж если сильно хочется то и одного маленького достаточно между УО и клапаном,если он один или гребёнкой если два-три.

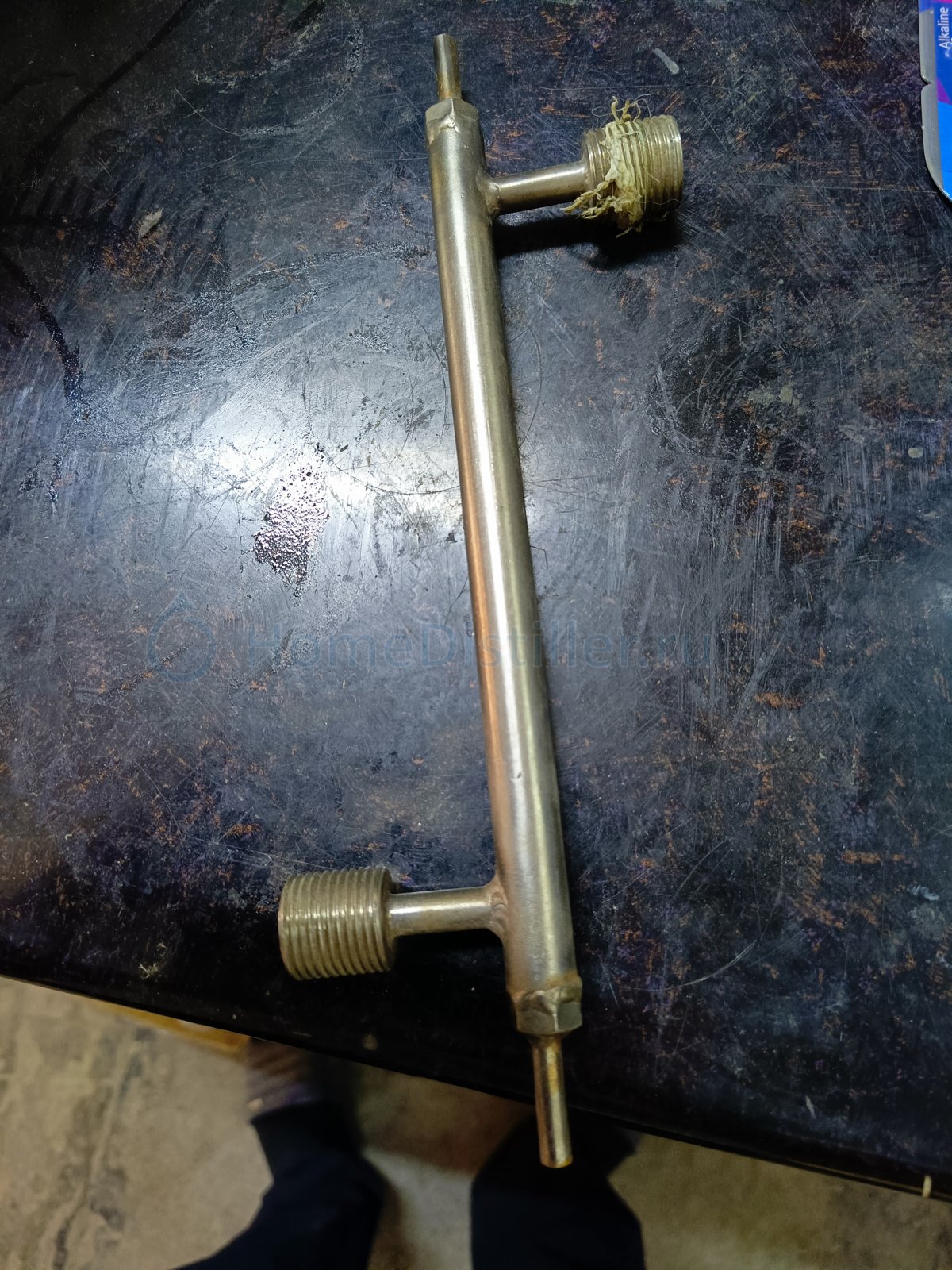

ПС. трубка шестёрка внутри десятки длинной 10-12 см. Вот и весь доохладитель.
Валяются без дела два.

механический распределитель с сервоприводомgvsp, 04 Июня 26, 13:35

Проще трёхходовой электромагнитный клапан. Чтоб переключал тело/хвосты(оборотка).

В общем с перестановкой датчика вниз придётся всё усложнять. Делать автоматическую смену тары и после отработки старт-стоп дожимать остатки в обратку.gvsp, 04 Июня 26, 11:35

gvsp, а без усложнений не как? у меня датчик внизу, клапан один (второй, на автоматике, тоже предусмотрен, на уно (отрывается и закрывается по заданной температуре (без шима, просто или открыт или закрыт) но не ставил не разу) и как то справляюсь.

Это где у тебя на 2" сидит 1...2 литра товарного спирта?santax1, 04 Июня 26, 09:54

santax1, gvsp, по ходу объём пустой царги посчитал (там около 3х литров выходит) а то что там насадка большой объём занимает-забыл.

а то что там насадка большой объём занимает-забыл.gxtkjdjl, 05 Июня 26, 09:56

Объем проволоки весом 3 кг (около 3 л) для СПН 3,5х3,5 и толщиной 0,25 мм составляет приблизительно 382 кубических сантиметра и занимает около 13% от объема царги 2" высотой 1,5 м. Дело не в этом. Про удерживающую способность, как причину, рассуждать не буду - накосячу))).

а без усложнений не как?gxtkjdjl, 05 Июня 26, 09:56

Так автоматика на то и автоматика и тем и отличается от полуавтоматики, что не требует оператора.
Чтобы тару не переставлять. Сразу расставил ёмкости под головы, подголовники, тело и хвосты и до конца ректификации можешь ничего не делать. Но естественно поглядываю туда. Одним клапаном голову и тело таки неудобно, слишком много ШИМить головы придётся, если настроен на тело. У меня на тело настроено иглой точнёхонько на литр в час и не меняю. А на головы иглу подгонять запарился. В итоге сделал шим, но с периодом 5 минут. Т.е. если выставляю 50%, то 2.5 минуты открыто и 2.5 минуты закрыто. На 100 мл/час у меня стоит 42% от пропускной способности иглы.

Добавлено через 3мин.:

по ходу объём пустой царги посчиталgxtkjdjl, 05 Июня 26, 09:56

Вообще не считал. Так от балды. СПН всё-же скорее пустая, чем полная. Да и в дефлегматоре и узле отбора спирт. А какое отношение жидкого и газообразного спирта в колонне не знаю. Поиском сколько спирта влезает в колонну не нашёл. Хотя наверняка имеющие НУО проверяли.

Добавлено через 2мин.:

АФГ 67, Надо ещё знать соотношение жидкой и паровой составляющей. Проще на практике проверить у кого есть НУО. Выключить нагрев и слить всё.

Проще на практике проверить у кого есть НУО. Выключить нагрев и слить всё.gvsp, 05 Июня 26, 10:44

Проверяли уже.

Добавлено через 1мин.:

по ходу объём пустой царги посчитал (там около 3х литров выходит) а то что там насадка большой объём занимает-забыл.gxtkjdjl, 05 Июня 26, 09:56

Там кроме насадки основной объем занимает пар. Флегма только пленкой поверхность насадки покрывает (если, конечно, не эмульгация).

Проще на практике проверить у кого есть НУО. Выключить нагрев и слить всё.gvsp, 05 Июня 26, 10:44

Колонна 2.5"
Высота 1.5м спн двойка+30см цп спн 3.5.
Слив с Уно примерно 500-700мл.
После остановки естественно.

Добавлено через 1мин.:

Выключить нагрев и слить всё.gvsp, 05 Июня 26, 10:44

Именно так.

Слив с Уно примерно 500-700мл.Урий, 05 Июня 26, 11:37

Жалко такого количества. Таки с переносом датчика вниз придётся мне автоматику настраивать на добор оборотки. Или второй датчик оставлять наверху для определения, когда обратка тоже закончилась или по температуре в кубе. Хотя, конечно если одинаковое количество СС использовать, то можно и по времени. Сколько там в колонне - 500-700 мл, значит снизить ШИМом скорость скажем до 0,5 литра в час и час дожимать оборотку.
А самый простой конечно способ, который сейчас раскритикуют - датчик на 2/3. После первого же залёта переключаем отбор на оборотку. Если и проскочит чуть хвостов в товарный продукт, то совсем чуть-чуть. И конец работы если за 10 минут остановки отбора температура не вернулась к прежней. Я последние разы так и делал, только тару вручную менял и датчик у меня выше, чем 2/3.

Большинство хочет чистого спирта без сивухи, даже без чуть, так что конечно будут критиковать, ты сам выбрал этот путь, это для себя ты можешь определиться с приемлемым уровнем говноедства, а вышел в люди - будь готов что у многих он не такой как у тебя.

tmc, Ему бесполезно что то объяснять и советовать.
Он спросит,послушает но сделает по своему.
Я просто забыл про это.

Если и проскочит чуть хвостов в товарный продукт, то совсем чуть-чутьgvsp, 05 Июня 26, 15:27

Правильно.
И так сойдёт.

gvsp, Ты не ровняй х.. с пальцем.
Здесь речь о Ректификате.
А в СР сивухи,да и других примесей должно быть минимум,в идеале ноль с запятой.

gvsp, получить нули и среднепохабный по органолептике можно и с высоким датчиком, но скорость придется снижать, как не кинь если датчик ниже, то запас больше, и значит можно гнать быстрее. Ты обмениваешь скорость на выход и лишаешься возможности получения действительно чистого продукта. Имхо весьма узкоспециализированный бзик, мало кому такое интересно ради лишних 300 мл, кто задрачивается на беспотерьность тот сделает оборотку и тоже тебя обскачет, да это сложнее, но ты же тоже по скорости теряешь, и 20-30% потерь всеравно остаются, короче, чисто твой психологический баланс, ни про скорость, ни про качество, ни про полный выход.

верное решение, у меня одно реле (2х канальное) и разгон отключает и воду подаёт (клапан включает)gxtkjdjl, 25 Мая 26, 11:49

Верное-то оно верное...
Короче...
Собрал колонну, впердячил автоматику, дай думаю, проверю, как вода включается-выключается, на протечки заодно проверю ну и т.п.
Вода включилась, штуцер при входе в доохладитель начал травить. Ладно, думаю, хрен с тобой - переуплотнил. Еще раз открываю клапан - красота (вроде бы) ничего не течет, свои 2 миеуты отработал на ура. А потом присмотрелся.... Чуть кондратий не приобнял!!!! Шланг в паре мест недалеко от клапана раздулся так - ну просто жесть!!! Как он не лопнул за эти 2 минуты теста - уму не растяжимо...
Я так понимаю, пропускная спрсобность клапана слишком большая. Или что??

Я так понимаю,Vlad_75, 12 Июня 26, 01:20

шланги неподходящие.

Урий,
А какие нужны? У меня по кругу везде силиконовые стоят, то ли 8х2, то ли 7х2.5.

Vlad_75, Ну если давление большое то лучше
такие https://market.yandex.ru/...831&ogV=-12
или такие
https://www.vseinstrumenti.ru/...807024420880383
или такие
https://market.yandex.ru/...519&ogV=-12

Я так понимаю, пропускная спрсобность клапана слишком большаяVlad_75, 12 Июня 26, 01:20

у меня перед клапаном кран шаровый, открыт,совсем, не много и всё норм. конечно если кран на полную открыть или вообще не ставить, всё посрывает и раздует. нах. такой напор не нужен. у меня литров 30-50/час. (точно не замерял, но при 30 счётчик не крутится)

Добавлено через 2мин.:

трубка пхв, 8мм (даже 6 скорее всего)

у меня перед клапаном кран шаровый...gxtkjdjl, 13 Июня 26, 15:25

У меня тоже. Но тут, буквально на днях прочитал, что шаровые краны не предназначены для работы в промежуточном положении, вроде как это ведет к их сильно повышенному износу. ХЗ, мопед не мой.

Как вариант, наверное, можно игольчатый поставить после клапана. Ну либо редуктор перед клапаном. Или после.

Но тут, буквально на днях прочитал, что шаровые краны не предназначены для работы в промежуточном положении, вроде как это ведет к их сильно повышенному износуVlad_75, 13 Июня 26, 21:41

читал такое и слесаря подтвердили, но у меня, он, как жиклёр работает, я редко его закрываю. клапан держит. лет 7 такая сборка-норм (т-т-т)
