Сошлись во мнении, что спиртовой пар не пойдет в деф из-за воздуха в верхней части камеры, а ТСА будет сопливить.Федул, 01 Марта 15, 16:13

Чет и запутался ТСА надо опускать до холодильника или нет?

kiliwin, Идея классная, но в этой конструкции не сработает. Ты опустишь в пар эту трубку. Я намекаю на то, что если внимательно посмотреть, то видно, что тса можно только снизу с загибом наверх крутым, см 10-20 тогда ничего сопливить не будет и связь с Атм будет)

Я намекаю на то, что если внимательно посмотреть, то видно, что тса можно только снизу с загибом наверх крутым, см 10-20 тогда ничего сопливить не будет и связь с Атм будет)сварщик, 02 Марта 15, 12:28

Но чет блин не очень красиво получится, холодильник и трубка рядом.????


Добавлено через 3мин.:

У меня сварен пробный образей, ТСА 6мм, просто приваренна к верхней крышке длинной 10мм, надо перегнать партию сэма да попробовать, что годать.)))

ТСА должна находиться в самой верхней точкеkiliwin, 02 Марта 15, 11:05

в точке где уже всё сконденсировалось. А в данной конструкции пар поступает сначала в верхнюю часть, а внизу уже всё сконденсировалось.
ТСА должна просто выровнять давление дефа и атмосферы. С любой точки и чтоб спиртонесущий пар в неё не вырывался. А сопливеть и конденсировать ТСА у меня будет на любом дефе. Если бублик завязать - видно.

пар поступает сначала в верхнюю часть, а внизу уже всё сконденсировалось.0leg, 02 Марта 15, 13:08

Тоесть опускаеи до ниса ТСА?

если поставить по схеме - будет прорыв пара

Хочу прояснить, мы пытаемся дистиллятор в Деф превратить, можно сказать топчем новую тропу!)Аргонщик22, А ты подумай как красиво сделать) да и зачем тут тса, если заказчику дистилляты нужны...

да и зачем тут тса, если заказчику дистилляты нужны...сварщик, 02 Марта 15, 13:57

Чтоб давление в кубе не повышать, или предлогаете забить на это?

Добавлено через 5мин.:

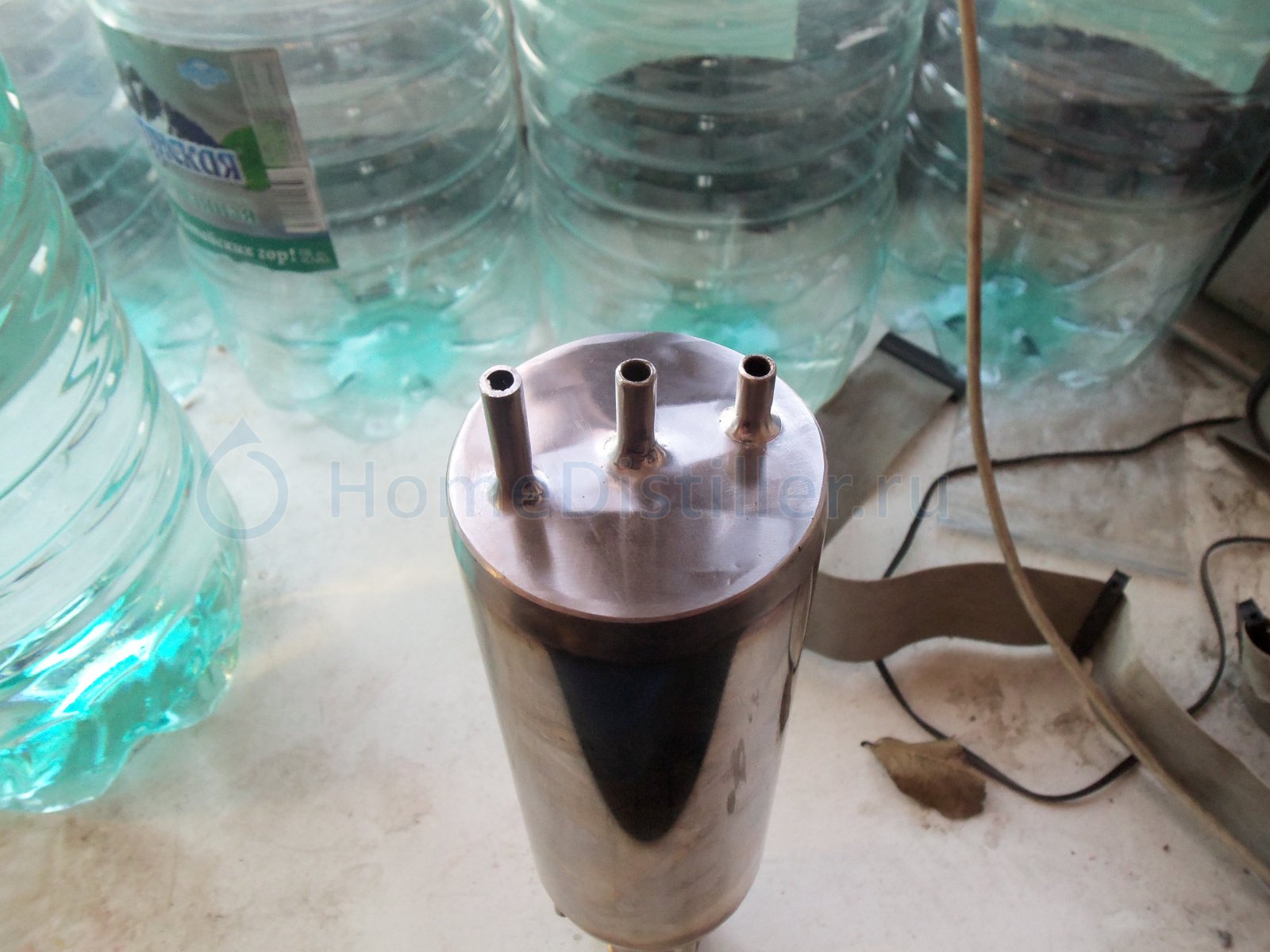

У меня вот так получилось, с лева на право выход воды, термометр, тса.

Аргонщик22, А с чего ему расти-то?) если уо не закрывать

пюесли уосварщик, 02 Марта 15, 14:17

?????

Добавлено через 1ч. 1мин.:

Мужики! Как расчитать тарелку для НБК?

пюесли уо
сварщик, Сегодня в 14:17
??Аргонщик22, 02 Марта 15, 14:33

исправил, УО- узел отбора, если он открыт будет, то будет выполнять роль ТСА

Мужики! Как расчитать тарелку для НБК?Аргонщик22, 02 Марта 15, 14:33

вроде суммарная площадь отверстий = 20 % от площади колонны, я себе в 50-ю делал 20 отв 6мм, все ок, с 5 мм херово было

Чет и запутался ТСА надо опускатьАргонщик22, 02 Марта 15, 11:02

В данной конструкции, ИМХО, ТСА вообще не нужна. Пар поднимается под самый "потолок" по внутренней трубке и вытесняет воздух в узел отбора, по дороге конденсируясь на спирали охлаждения. Трубку там можно оставить для термометра.

В данной конструкции, ИМХО, ТСА вообще не нужна.Федул, 02 Марта 15, 15:57

Не вкурю никак, зачем тогда отверстия 2мм? Похоже, что в конструкцию закладывался возврат флегмы, а это значит перекрытие отбора, а значит ТСА нужна. И, если честно, я не пойму смысл конструкции, я, конечно, еще зеленый в этом деле, но, на мой взгляд, для дистилляции более пригодны схемы по типу "БК Малютка". Там присутствует возврат высококипящих фракций и брызгоуноса в куб, на мой взгляд, та схема лучше, чем обсуждаемая. Разъясните, может я в чем-то заблуждаюсь?
В Малютке, ИМХО, недостаток - излишнее охлаждение царги, в нижнюю ёмкость нужно запускать пар, и ставить на охлаждение димрот.

Отбор полностью не закрывается, прикрывается, идет возврат флегмы. Труба высокая, работает как сухопарник, так что, думаю, брызгоунос там минимален или отсутствует. Кстати на последних моделях Алекс предусматривает ТСА. Малютка не нравится мне по конструкции.

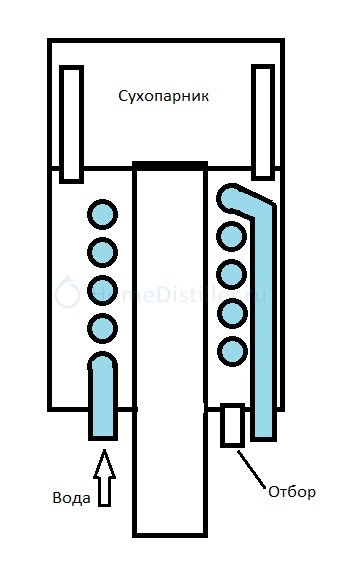

Ну, грубо, конечно:

прикрывается, идет возврат флегмыФедул, 02 Марта 15, 17:59

И тогда сразу нужна ТСА. если отбор не прикрывается - ТСА не нужна.

ПС Раз уже всё сварено  внутри ТСА сделай шланчик из силикона и поиграйся с высотой

А какой смысл прикрывать? В схемке, которую я накидал - она возвращается сама, димрот можно обмотать вокруг трубы, или установить на небольшом расстоянии - будет охлаждение трубы и лучшее разделение. Нет, я воевать не собираюсь)), просто объясните преимущества той схемы.

ch73, Посмотри внимательно на схему глога, трубка с водой намотана по восходящей трубе, очень похоже на твой рисунок

Посмотри внимательно на схему глога, трубка с водой намотана по восходящей трубе, очень похоже на твой рисуноксварщик, 02 Марта 15, 18:45

Да, видел, но то, что происходит в той схеме после выхода пара из трубы - мне не понятно, это всё равно, что поставить прямоточник. В моей схеме (на авторство, естественно,  не претендую, это изобретено давным-давно) идет расширение - сухопарник - капли жидкости падают на дно, стекают, вместе с парами воды и хвостами  (сконденсированными) возвращаются в куб. Паровая фракция отделяется. К чему, на мой взгляд, и нужно стремиться.

ch73, не заблужлайся, в куб стекают не какие то отдельные фракции (хвосты к примеру), а то же самое что и в отбор идёт, сухопарник не даёт разделения, просто конденсирует часть паров на стенках

В малютке нижняя ёмкость вообще лишняя, да и верхняя не к чему, но это вопрос религии, я не верю в сухопарник (только брызгоунос), верхняя, на худой конец, не должна быть стеклянной банкой
