Начало работы с миниколоннами ХД/4

Игорь223

Подскажите по насосу ХД – НПП -10/50:

1) Есть данные по надежности применяемых двигателей - на сколько их хватает?
Какие-либо ресурсные испытания были (ну или наработки в часах очень активных пользователей)?

2)В вашей инструкции не нашел: возможно использование только трубки 5*1,5 мм? Какие еще трубки можно использовать?

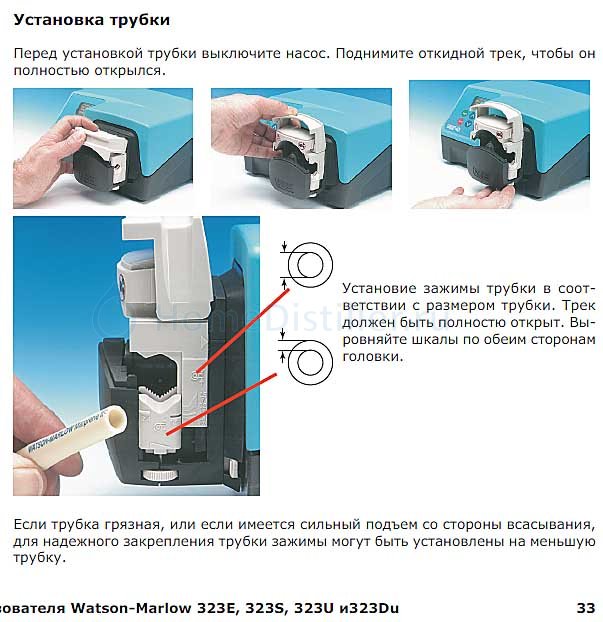

Визуально головка очень похожа на используемую в насосах Watson-Marlow 300 серии. Их инструкцию по установке трубки, регулировке зажимов трубки можно использовать, или у вас есть своя? Просто в вашей дано описание программирования, но ничего нет по "железу".

3)Программное ограничение производительности это параметр — ВПР – верхний предел рабочего напряжения?

>>> Полезные мелочи с AliExpress

1. Очень надежные, несколько насосов работают уже пару лет в режиме 50-70 часов в неделю - полет нормальный

2. Только 5х1.5, другие работают плохо либо вообще не работают

3. С этими насосами не сталкивался. визуально похожи снаружи, как внутри прижим роликов организован, я не знаю. Но по железу никогда проблем как бы и не было, в плане непоняток - как трубку вставить)))

Игорь223

по насосу ХД – НПП -10/50:
Программное ограничение производительности это параметр — ВПР – верхний предел рабочего напряжения?

С этими насосами не сталкивался. визуально похожи снаружи, как внутри прижим роликов организован, я не знаюигорь223, 03 Июня 14, 18:12

Это те же головки что у тебя, только у тебя китайская копия, это так сказать оригинал WM
механика похожая

Zevs, да, верхний предел производительности.
Ну тоесть ставишь скажем параметр 500
Это 50% напряжения на двигателе.
Оставшиеся 50% "растягиваются" на полный диапазон регулировки, внутри которого все становится более плавно и линейно... плюс нет риска выскочить на подачу, которая тебе точно захлебнет колонну

игорь223, за счет чего такая разница в производительности при одинаковом диаметре и количестве тарелок?
Тарельчатая колонна для дистилляции ХД/4-750 КТ
Мощность нагрева куба в режиме работы - 1500 Вт
Производительность при отборе дистиллята – 1200-1500 мл/час
Диаметр царги внутренний - 50мм
Количество провальных тарелок - 18
Высота царги общая - 840мм

Тарельчатая колонна для дистилляции ХД/3-750 КТ
Мощность нагрева куба в режиме работы - 2500 Вт
Производительность при отборе дистиллята – 2000-2500 мл/час
Диаметр царги внутренний - 50мм
Количество провальных тарелок - 18
Высота царги общая - 820мм

В самих тарелках)))

Игорь, я уже как-то давно спрашивал тебя на счет тарелок,
имеет ли смысл в ХД3/60 для режима ПС ставить бОльшее количество тарелок, чем для режима НБК но с другими отверстиями?
к примеру не 24 а 34 тарелки такие же, как в ХД/3-750 на фотке
цель - ПС более близкий к ректификату
пытаюсь поймать основу для хорошей водки
ректификат с насадки для меня кажется не тем чего хотелось бы
а ПС с 24-х тарелок хороший сам по себе, но это отдельный напиток, ХС

Попробуй. Я ставил и 60 тарелок в штатную НБК.
Вопрос личных предпочтений, только и всего.
Понятно, что настроив тарелки на меньший брызгоунос, можно уменьшить расстояние, и увеличить их количество. Если кпд тарелки упадет меньше, чем совокупный рост КПД колонны - получишь дополнительное укрепление, естественно.

вот мне и интересно, где этот экстремум так сказать перед тем как заказывать тарелки
какая оптимальна рассверловка тарелок
какая высота тарелки наиболее интересна
по наблюдением у меня получается что-то вроде 3,2см
но так ли это?
ты провел практических опытов гораздо больше

Есть несколько вопросов по тарельчатым колоннам для хд4:
если использовать их с дистиллятором с укреплением то нужен ли сухопарник ?
ставить ли колонну при первом перегоне браги или нет ?

не планируется ли универсальная НБК / тарельчатая колонна сделанная из стекла для серии ХД4 (такая как для ХД3) ?
возможно ли превратить ХД/4-750 КТ в НБК или длинна недостаточна ?

1.Нет, не нужен
2. Нет, естественно
3. Нет, не планируется
4. Нет, недостаточна

Юка, а что за царга 40 см и дефлегматор ХД4-1750Р в горизонтальном исполнении? У Игоря на сайте такого нет.

спасибо за ответ.
Правильно я понял что при первом перегоне сухопарник не нужен если второй раз гнать с тарельчатой колонной?

Если брага не пенная - то сухопарник не обязателен. Есть - ставь конечно же, нет - не страшно, я об этом))

del

К сожалению, обмениваем мы только царги спиртовых колонн, другое оборудование не меняем.

Добрый вечер, решил сегодня повторно перегнать на колонне хд-4 500 СС разбавленный до 20%. Так в прошлый раз я головы отобрал, то сейчас после работы на себя 40 мин. Отобрал как Игорь рекомендует 50мл. окисленний из колонны. Начал отбор тела, напряжение сети 226-227вольт по показаниям РМ-2, на нем же выставил 105. Температуру отсечки клапанна 78, отбор приблизительно посчитал 480мл/ч. Температура в кубе поднялась до 88,1 а на колонне до 78,4. Манометра нет, давление не могу сказать. С холодильника вода выходит холодной струйкой, начал уменьшать отбор, все равно клапан работает пару минут на отбор, температура в колонне поднимается до 78,4. Уменьшил на РМ-2 до 90 (постепенно по 5 отнимал минут на десять). И все равно температура в кубе держится 88,4 сейчас. На колонне 78,4 клапан почти все время закрыт. Как немного падает температура на колонне, проходят капли пару минут, попрыгает 78,2-78,4 и снова минут пять нет отбора. Подскажите в чем может проблема быть. Мощность же сейчас 314= 2000* 90в квадрате/ 227 в квадрате.

Вот сейчас проработал 2 минуты, отобрал 11мл. Значит скорость отбора 330мл/ч, нормальная даже низкая.  И 5 минут была температура на колонне 78,4 а в кубе 88,5

genn931, Скорость отбора товарного спирта на твоей колонне 500 мл.час ,а скорость отбора голов в 10 раз меньше,что конкретно не понятно?
