Я на Али беру постоянно. Без вопросов. Иногда ищу платку с возможностью переключения адреса. Что бы 2 датчика задействовать.

Коллеги. Представляю вам вариант автоматики АВВИ 3.0 мощностью 6 кВт.





Добавлено через 7дн. 22ч. 32мин.:

Небольшое дополнение к автоматике АВВИ 3.0. Дополнение касается ограничения максимальной мощности. Теперь можно выставить максимальную мощность и начиная любой сценарий на разгоне она будет не больше установленной. Например у вас автоматика на 6 кВт. Вы можете использовать для нее ТЭН только на 6 кВт. Но, по каким то причинам, вы не хотите использовать полную мощность. Тогда вы можете поставить ограничение на странице настроек до той мощности, которая вам нужна. Понятно что и на остальных страницах сценария эта мощность не может быть превышена.

когда будет решён вопрос с бесконтактными датчиками переполнения.gikrus, 21 Окт. 24, 12:30

Может это поможет, пользуюсь уже 10 лет.

[Датчик перелива воды и спирта.]

И в переносном варианте, и в автоматике (ваша основа, спасибо) стоит. Попробуйте, если хотите.

Коллеги. Для тех, кто использует автоматики версий 2.15 и младше возможно модернизировать их до версии 3.0 и выше.
Ниже видео по такому апгрейду и схема контроллера. Надеюсь снять полноценный обзор версии АВВИ 3.0 и тогда выложу прошивки.





Добавлено через 4дн. 21ч. 15мин.:

Коллеги, всех с наступившим 2025 годом!!!
В связи с проблемами на ютубе, видео по автоматике АВВИ вы можете смотреть на Рутубе. Там дублируются все мои выпуски.
Вы также можете их посмотреть в моём телеграмм канале https://t.me/abbi_automatika.

Для тех, кто использует автоматики версий 2.15gikrus, 27 Дек. 24, 09:07

Добрый день. Столкнулись с проблемой при подключении насоса. Если подключить насос по 2м проводам STEP-GND, то при нажатии кнопки "СТОП" тактовый сигнал продолжает выдаваться на драйвер и насос не останавливается. Есть варианты это как-то решить программно? Версия 2.15.

Коллеги. В шапку и здесь выложил скетчи и схему контроллера для АВВИ 3.1. В пакете так же программы для автоматики на 6 кВт.

gikrus, в архиве старая схема с ТПК 2.

gikrus, в архиве старая схема с ТПК 2.Krion, 25 Янв. 25, 18:25

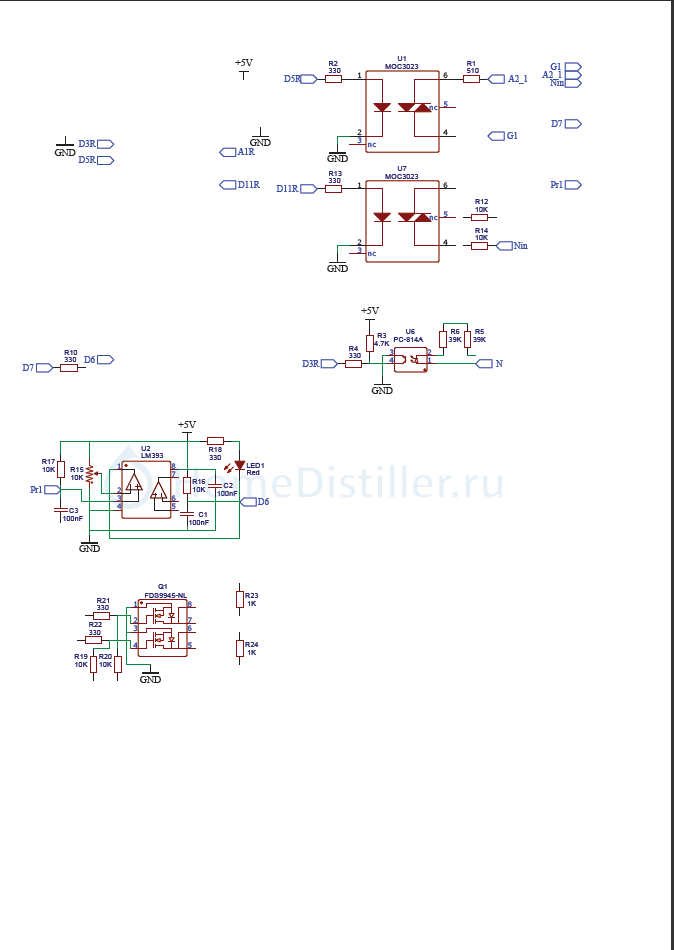

Да, общая схема старая. Но схема контроллера новая, с токовым трансформатором.

Добрый день спасибо за труд

Коллеги. Выложил видео по опциям для АВВИ.

Добрый вечер. Печатная плата в Lay 6 будет в доступе?

Добрый вечер. Печатная плата в Lay 6 будет в доступе?tarav75, 29 Янв. 25, 23:11

Я уже давно в Lay ничего не развожу. Все делаю в EasyEda и на выходе получаю комплект файлов для заказа плат в Китае.

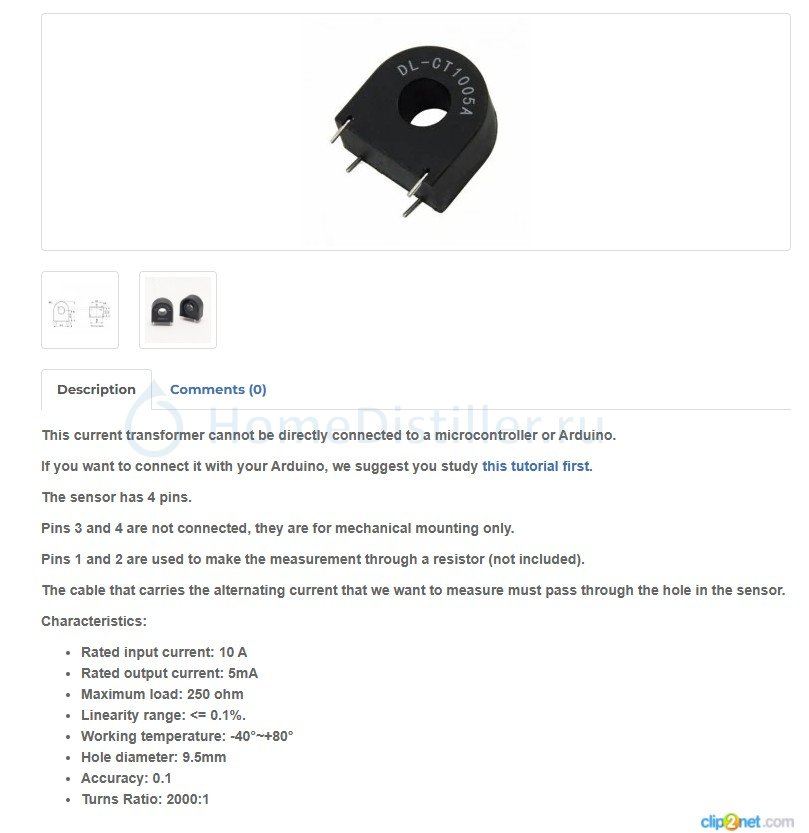

С большим уважением к автору, но тема датчика тока не раскрыта. Собрался было делать автоматику, упёрся в трансформатор. Тут подоспела информация о новом конструктиве. Упёрся теперь в датчик тока. Спасибо!

но тема датчика тока не раскрыта.LVit, 04 Февр. 25, 18:34

Да, есть такое. Датчик тока использован не совсем стандартно. В ветке по стабилизатору мощности этот проект был десять лет, но на практике оказался не состоявшимся. Он не стабилизировал мощность от слова совсем. После исследований этого вопроса было найдено решение и в ветке стабилизатора мощности я его опубликовал. Но никто не решился признать ошибку и использовать это. Я использовал этот принцип в новой версии автоматики.

Спасибо, уже всё нашёл. Заставляете ненавязчиво народ думать и искать. Поначалу злился, что у Вас всё как бы не разжевано, не тыкнуто конкретно. А потом как понял... БРАВО

Добавлено через 1дн. 17ч. 6мин.:

Добрый день! У меня одного скачанный пдф файл имеет такой вид? Или это глюк моего акробата? В браузере открывается нормально

Добавлено через 1дн. 11ч. 58мин.:

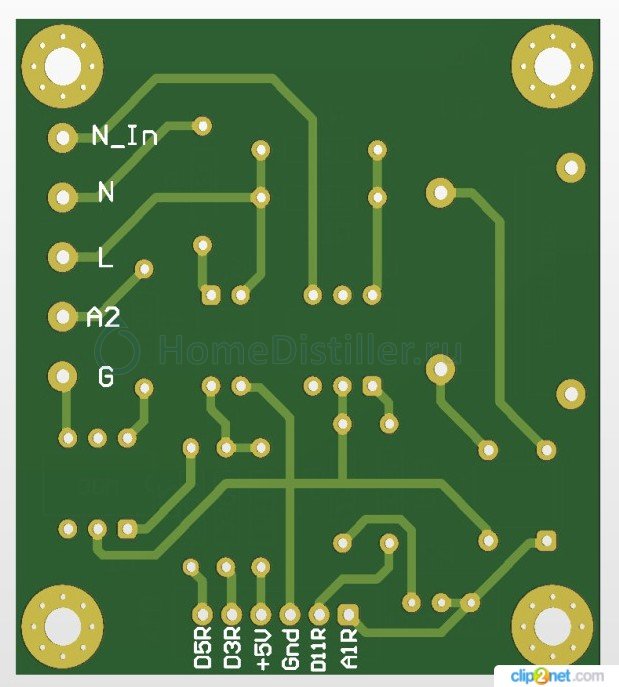

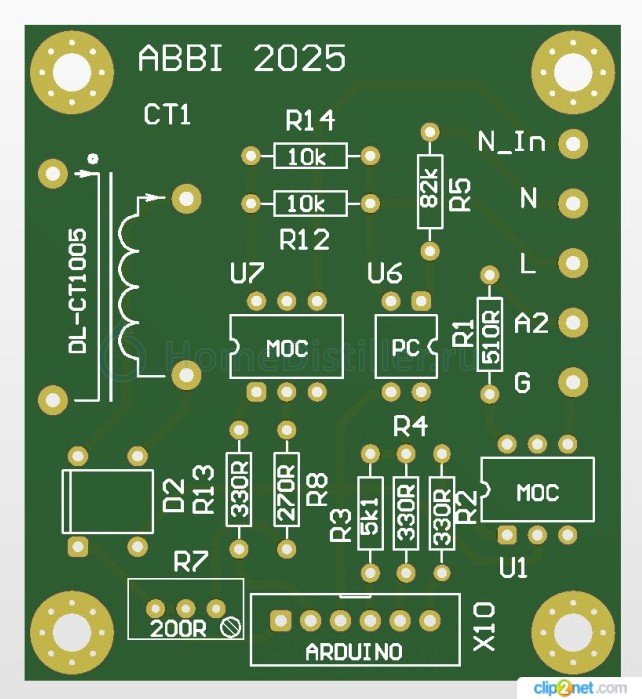

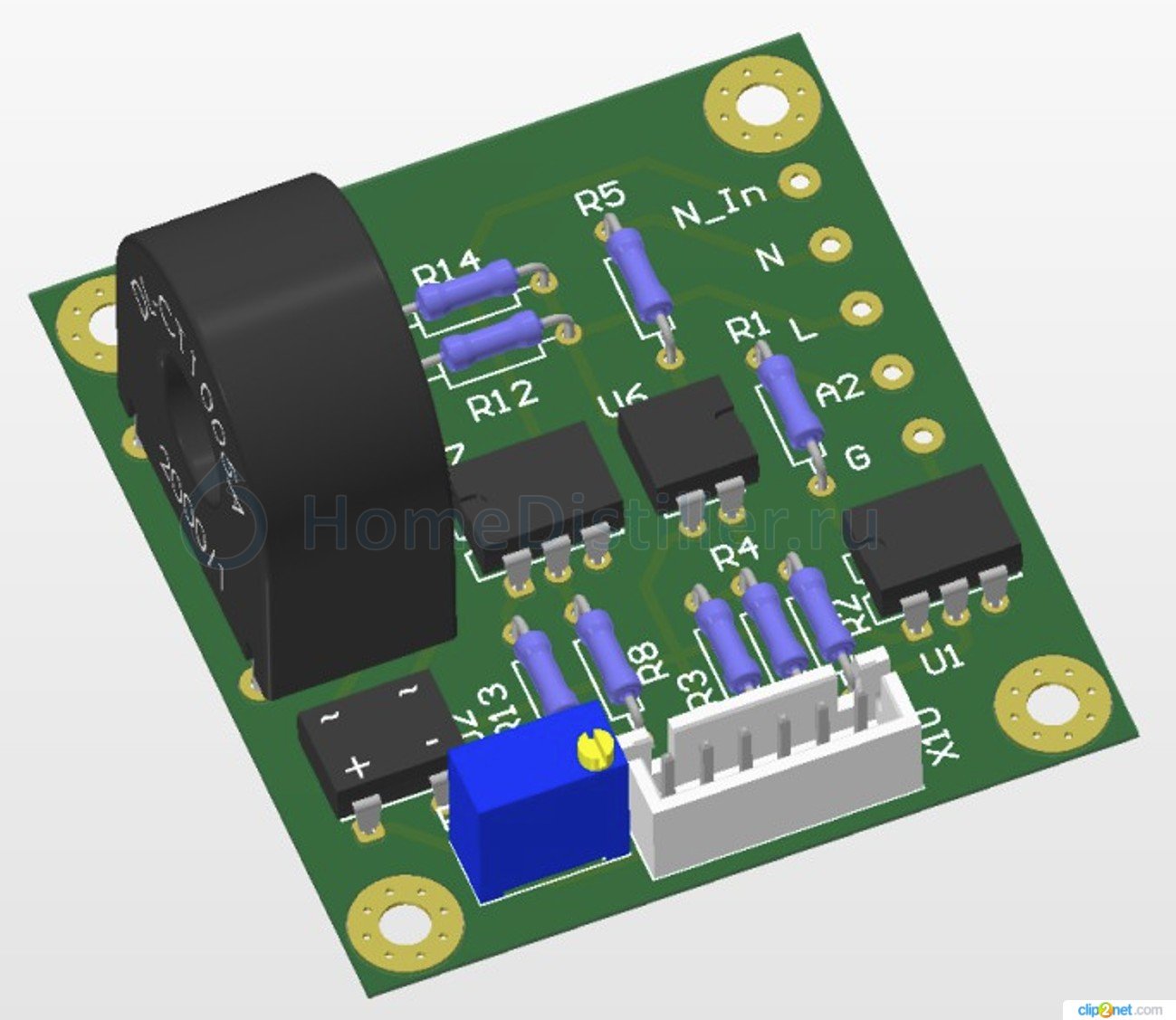

Вечер добрый, коллеги. Наваял платку силового блока. Глаз замылился, может где косяк проскочил ABBI.3.0.zip

Коллеги, что думаете, если использовать силовой модуль MOSFET IRF540 для управления клапанами.

Добавлено через 5мин.:

Глаз замылился, может где косяк проскочилLVit, 04 Февр. 25, 19:16

LVit, на вскидку вроде все "Ок".

Коллеги, что думаете, если использовать силовой модуль MOSFET IRF540 для управления клапанами.tarav75, 08 Февр. 25, 09:26

именно на них и бвли первые версии контроллера, потом автор перешёл на смд платы и заводскую сборку

Привет. Есть фаилы чтобы заказывать платы? я сам работаю с altium, могу и для вас чтото делать. опыт имею.

Добавлено через 20ч. 16мин.:

получается примерно так.

Я лично не верю китаицам. не логично. это же не высоволтная катушка

Nextion Enhanced 3,5 данной автором прошивкой не шьётся. Нужен NX483KO35_011R
