Дистиллятор, РК, БКМ и другие чудеса из меди в исполнении Gogizz.

Царгочку небольшую задумал из 35 трубы (есть кусок), а деф на клампе 2"Dynamik, 14 Февр. 16, 21:14

как минимум две переходника потребуется ( из того что можно купить )
( если я тебя правильно понял и кламп 2" это 63,91мм )

Царгочку небольшую задумал из 35 трубы (есть кусок), а деф на клампе 2".Dynamik, 14 Февр. 16, 21:14

Dynamik, самый бюджетный вариант

найти латунный сантех фитинг с 1-1/4 НР на более крупный, и попробовать сточить до посадочного диаметра в кламп. Их-то и спаять.Dynamik, 14 Февр. 16, 20:33

Трубы: 35-я 0,5; 18-я 0,5м; 28-я 0,35м; 6-ка 2,0м. И фитинги.Ларри, 14 Февр. 16, 13:14

а если вместо 18 трубы 22 использовать, а на нее проволоку по спирали припаять? и подачу воды сделать не в холодильник сразу, а через царгу?

ant_ar, мона и так. Только зачем? 22-я дороже, а холодильник в лёгкую справится и с 18-й трубкой.

в прямоточнике 22ая в 28ой трубе пар сквозить не будет ?
( моща приличная , обеспечивает 4-5 л/час при дистилляции )

в прямоточнике 22ая в 28ой трубе пар сквозить не будет ?Newocelot, 14 Февр. 16, 22:34

Для надёжности мона ромашки вставить.

в прямоточнике 22ая в 28ой трубе пар сквозить не будет ?
( моща приличная , обеспечивает 4-5 л/час при дистилляции )Newocelot, 14 Февр. 16, 22:34

а что такое может быть???

Добавлено через 1мин.:

Ларри, что такое ромашки?

ещё как может !

ещё как может !Newocelot, 14 Февр. 16, 23:17

что-то вы меня совсем запутали!, не сочтите за рекламу, но вот зачем тогда такие холодильники изготавливают? 18/22 и 22/28мм?

Коллеги, подскажите, пожалуйста, как оптимально перейти с 35 трубы на нержовый 2-х дюймовый кламп? Т.е. соединить 35 медь и 51 нержу.Dynamik, 14 Февр. 16, 22:22

купить переходной фланец на ректифайтру
Я купил, все устраивает

gunsalko, и что? Сам внимательно читаешь?Ларри, 14 Февр. 16, 21:01

Ну не знаю.

Коллеги, подскажите, пожалуйста, как оптимально перейти с 35 трубы на нержовый 2-х дюймовый кламп? Т.е. соединить 35 медь и 51 нержу.Dynamik, 14 Февр. 16, 19:22

Николаич, а заметил ты тут про кламп? Двухдюймовый. Я так понял, что на 51-й у него уже кламп и соединить 35-ю с ним, а не с 51-й трубой, требуется.


Вот и Twilight говорит, что вариант вполне приемлемый.

gunsalko, у меня принцип, - если можно сделать самому, то я делаю, а не покупаю.

Коллеги, подскажите, пожалуйста, как оптимально перейти с 35 трубы на нержовый 2-х дюймовый кламп? Т.е. соединить 35 медь и 51 нержу.Dynamik, 14 Февр. 16, 19:22

Так не устраивает? [сообщение #12319940]

На фоте фитинг под пайку 1"1/4 НР под 35ю трубу

если можно сделать самому, то я делаю, а не покупаю.Ларри, 15 Февр. 16, 14:07

Согласен, но не все это могут, а если и могут, то не у всех условия к этому имеются.  Некоторым проще по основному профилю работы напрячься, подзаработать деньжат и купить готовое.
Да и не настаивал я на покупке. Подсказал вариант. А там уж как хошь Делай сам или покупай готовое.

Ну и скрытый текст  ;D

Скрытый текст

Коллеги, подскажите, пожалуйста, как оптимально перейти с 35 трубы на нержовый 2-х дюймовый кламп? Т.е. соединить 35 медь и 51 нержу.Dynamik, 14 Февр. 16, 19:22

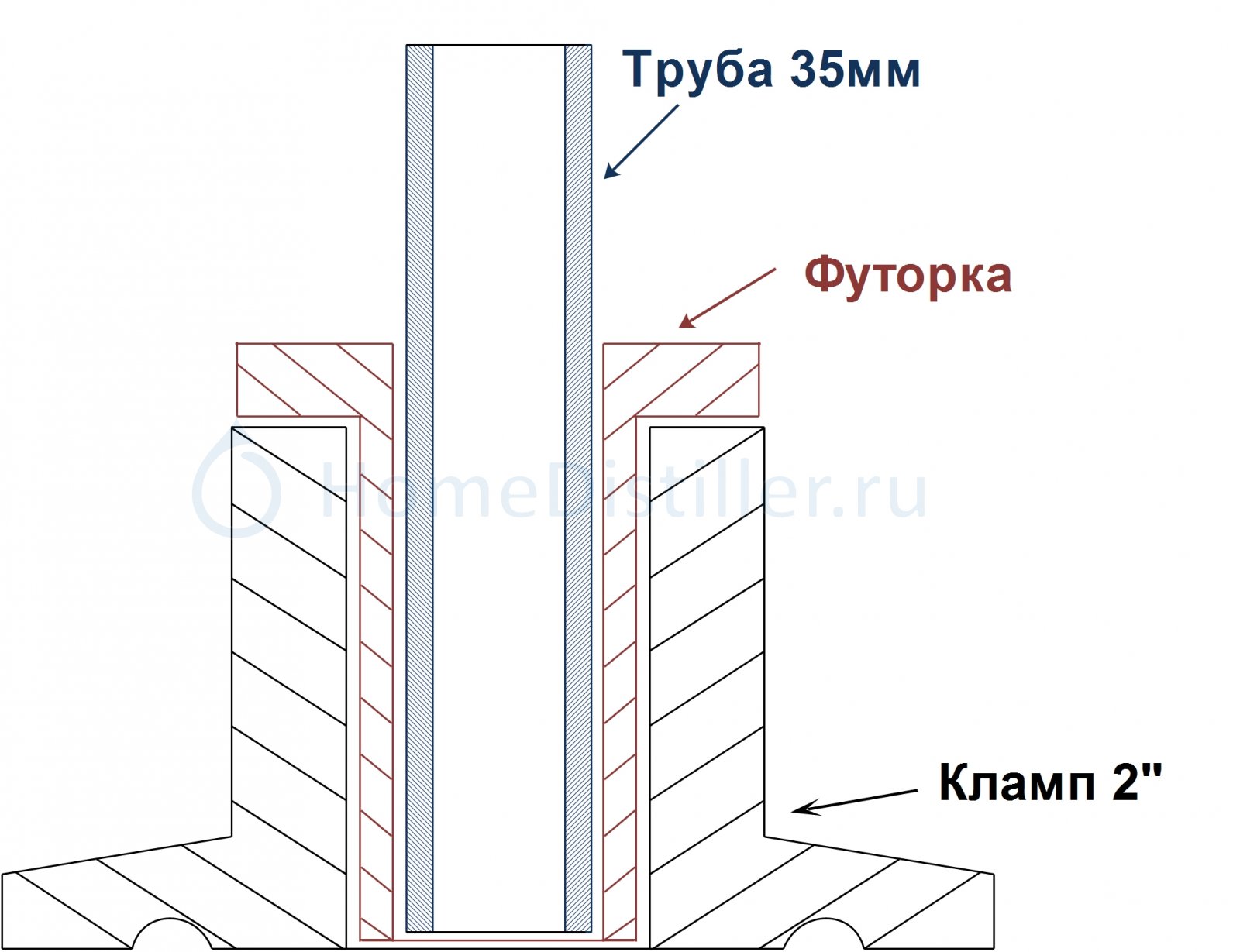

Dynamik, я тоже тогда уже свой вариант предложу через токаря

Скрытый текст

футорку можно и из меди и из латуни, не суть все равно там минимум контакта снизу и можно облудить, про пайку нержи говорилось 100500 раз, если не так

С нержовым фланцем так не прокатит.Dynamik, 14 Февр. 16, 21:14

тогда пробуй лудить нержу с кислотой, а медь/латунь пастой.

Коллеги, на этих выходных был первый прогон сразу на двух аппаратах. Честно признаю. Второй делал ради эксперимента и ради любви к металлообработке. Хвастаюсь на аппарате №1 (кассетный змеевик из 4 трубок Ф15 мм и царгой Ф28, общая высота аппарата 50 см) получен дистиллят 75%. На аппарате №2 (царга Ф35 на 50 см общая высота 110 см) получен дистиллят 94%. Очень долго шел процесс. Достичь рекомендованных температурных показателей не удалось, температура вверху колонны была весь прогон 78,7 градусов. Потом начала резко расти, так понимаю поперли хвосты. Возникло два вопроса:
1. Что не так с температурой? Так должно быть? Она была выше рекомендованных параметров.
2. Лазил в ветке ректификаторов, нашел сообщение, что колонну можно собрать только из нержи. Медь на эти цели не идет. Сказано было безапелляционно. От чего такое утверждение?

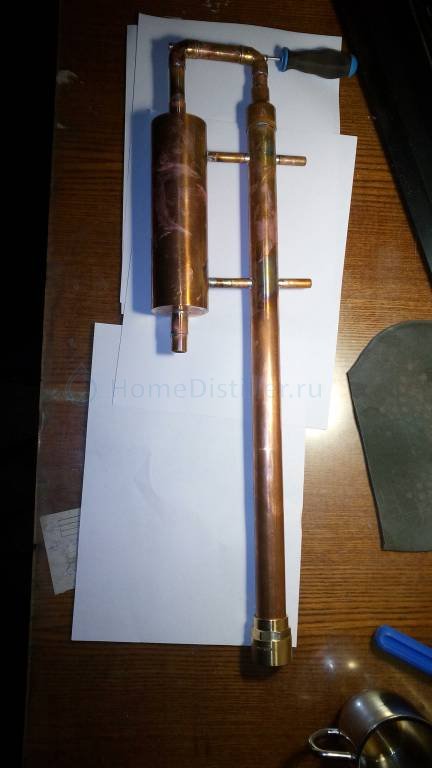

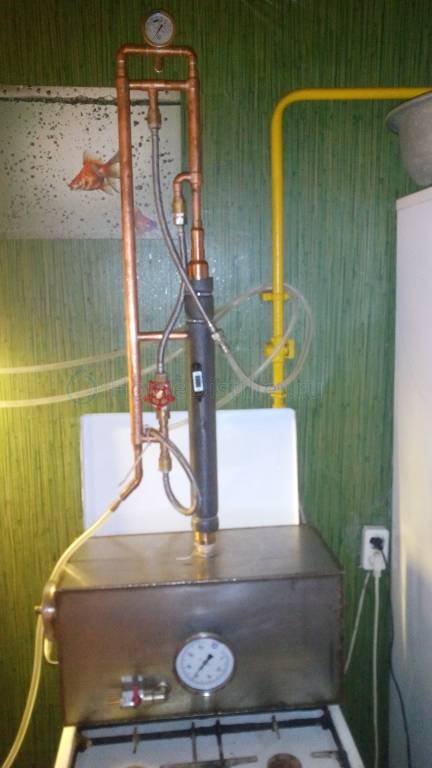

Ну и сами аппараты.

Так не устраивает?Fedor255, 15 Февр. 16, 15:02

Хорошее решение. Цена вопроса не радует. Триклампина 2" имеется в наличии, хотелось бы ее использовать.
В-общем, направление понял. Попробую обойтись малой кровью, не получиться - придется душить жабу.

Olaffff, возврата флегмы нет не на одном аппарате?или я недосмотрел?

vzhi, дистиллятор и бкм.

Olaffff, возврата флегмы нет не на одном аппарате?или я недосмотрел?vzhi, 15 Февр. 16, 22:08

Все верно, нет возврата флегмы. Аппарат №1 предназначен для производства ароматных дистиллятов типа куантро и самбуки, планируется в качестве куба использовать советскую скороварку на 8 литров. Только прокладку резиновую надо заменить.
А по поводу второго хочу услышать авторитетное мнение и конструктивную критику. Царга, которая 35 мм, переходит в трубку Ф15 по которой идет пар из куба, на ней смонтирован первичный холодильник из трубы Ф22 мм и длиной 30 см. В него подается холодная вода, напор которой регулируется тупо водопроводным краном для горячей воды. Затем пар поднимается в П образный поворот и далее в прямоточный холодильник. Когда идет прогрев царги, я просто открываю первичный холодильник на максимум и убавляю нагрев. Все что испаряется уходит назад в куб, первичный холодильник справляется. Когда все прогрелось, регулирую при помощи нагрева и подачи воды в первичный холодильник температуру в верху колонны и начинаю отбор.
Простите за вопрос новичка - флегма не должна сливаться назад от контакта с первичным холодильником за счет гравитации?

Прошу раскритиковать данную конструкцию.
