Перистальтический насос на 3D принтере

А что за проблемы с герметичностью?

или нужен больше 7*10DizzJK, 03 Июня 26, 21:40

ну тогда врядли 7х10 поможет. нужен с бОльшей толщиной стенки, например 6х10, 7х11 и т.п.

ну тогда врядли 7х10 поможет.drzorg82, 04 Июня 26, 13:42

А напильник не поможет? Опоры скобы чуток подпилить, чтобы она не упиралась в станину.

Dry Gin, трубка продувается, когда установлена в насос, а 2 ролика должны полностью перекрывать ее.

drzorg82, такую закажу https://ozon.ru/t/ueayBwm но возникает вопрос, а сможет ли мотор ее продавить

Dry Gin, тогда будет работать не по всей плоскости, а только сверху/снизу с боков будет пропускать, если я правильно понимаю

тогда будет работать не по всей плоскости, а только сверху/снизу с боков будет пропускать, если я правильно понимаюDizzJK, 04 Июня 26, 14:18

Что-то не понятно. С чего он будет пропускать. Напечатана какая модель? Из первого поста?

Опоры скобы чуток подпилить,Dry Gin, 04 Июня 26, 13:56

не. тогда будет так

олько сверху/снизу с боков будет пропускатьDizzJK, 04 Июня 26, 14:18

можно в статор(или как называется та фигня, в кторой лежит шланг) вложить какую-нибудь пластину(у меня на другом насосе так работало,) но это костыль

такую закажу https://ozon.ru/t/ueayBwmDizzJK, 04 Июня 26, 14:18

на такую тоже смотрел, но смутил ее цвет, хотя в описании указан спирт..
мой насос с током 1.2а мою трубку(6х10) крутит, но сильно греется, поэтому заменил на 1.7а

Прошу прощения, посмотрел что у меня за модель напечатана и на первой странице. У меня другая. Со стальными стержнями-направлявшими и вынесенными пружинами регулировки прижима.
На моей модели, без вставленной трубки, подшипники скобу прижима приподнимали на 1-2 мм.

тогда будет работать не по всей плоскости, а только сверху/снизу с боков будет пропускать, если я правильно понимаюDizzJK, 04 Июня 26, 14:18

Если скоба нормально подпружиненна, мягко, с запасом хода, то тонны качает. Ничего не пропускает. 2 kPa остаточного делает. Заряжаю и двушки и полторашки.

Добавлено через 4мин.:

Сначала тоже мучался. То не сосёт, то шланги быстро плющит. Начал тюнить, теперь скоба "играет" мягко на длинных пружинках. Подкрутил прижим и забыл на полгода, если силиконовая двушка. А сейчас поставил BPT, думаю на несколько лет хватит при моих объёмах.

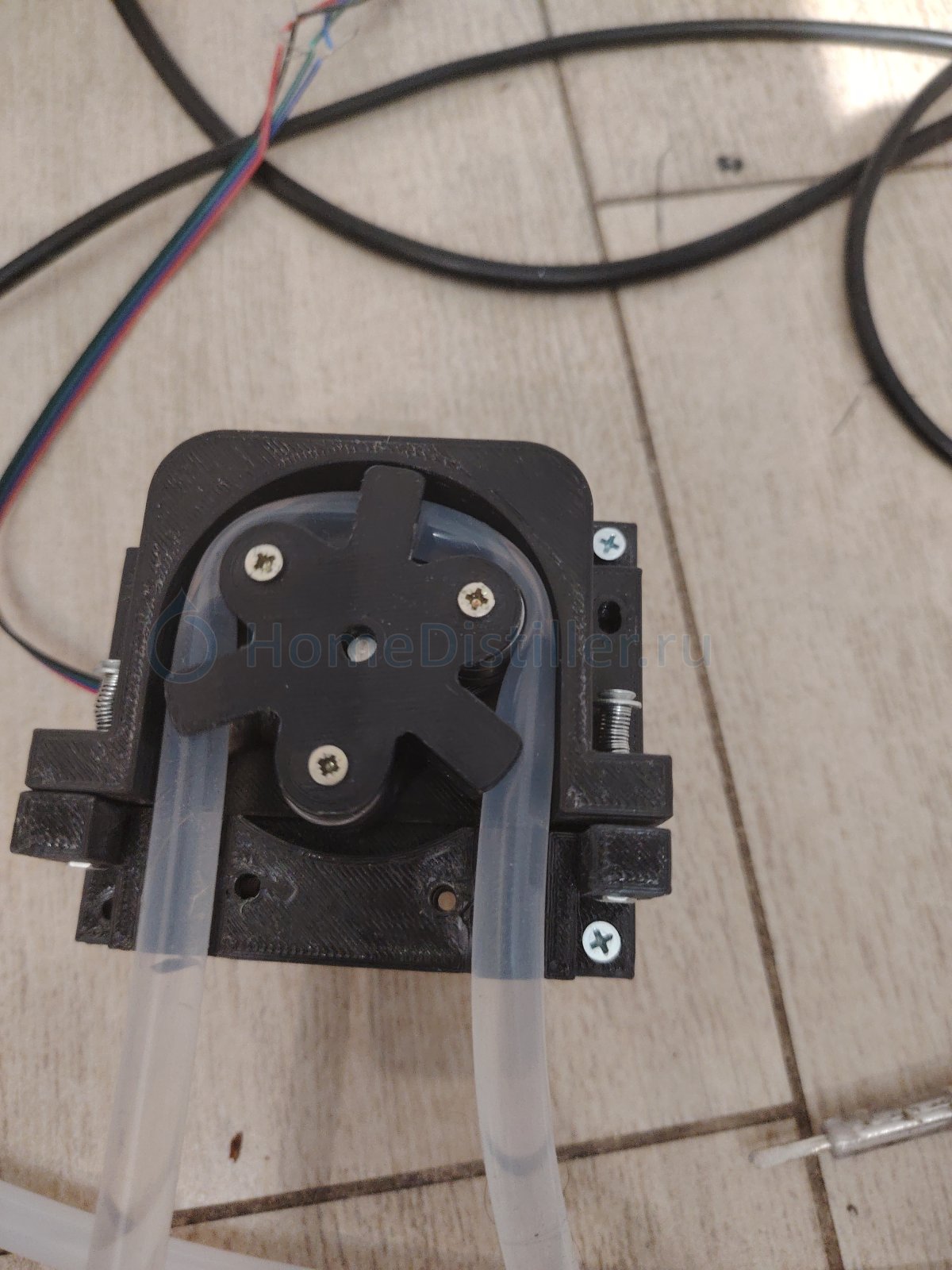

подпилил, начал качать, но все равно не равномерно, где-то чуть не додавливает, это видно при всасывании, что немного в определённом месте столб воды замирает, иногда даже чуть откатывается назад, это при заполнении, когда трубка заполняется, как раз в некоторый момент неравномерно капают капли. Я это делаю для отбора голов и тела, хотелось бы более стабильного результата.

подпилил, начал качать, но все равно не равномерноDizzJK, 04 Июня 26, 22:13

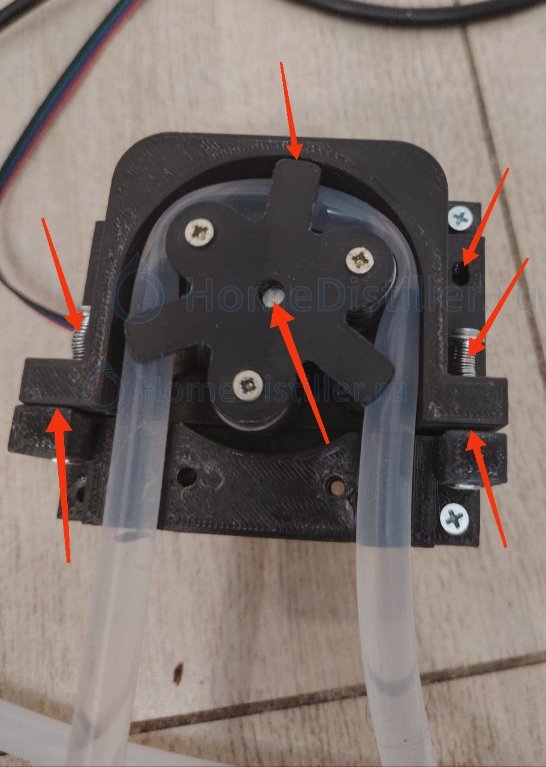

Ещё где вал через заднюю плоскость скобы проходит, тоже проверь, чтоб не задевал, если что подпили. И чтобы ротор не задевал скобу, тоже проверь. И болты, не дающие скобе отклоняться, зря снял, закрути обратно, но так, чтобы не мешали свободному ходу скобы. Если раскручиваются или наоборот закручиваются, то законтри с противоположной стороны. И пружинки какие-то хлипкие по виду. Явно нужны помощнее.

Добавлено через 2мин.:

И подпили больше, не бойся, всё будет нормально.

Добавлено через 6мин.:

Когда закрутишь болты, не дающие скобе отклоняться, тоже проверь пазы на скобе, чтоб не упирались. Если что, допили надфилем.

Добавлено через 5мин.:

С другой стороны, завтра прокалибровать надо, может и ничего будет 🤔

Добавлено через 6мин.:

болты, не дающие скобе отклонятьсяDry Gin, 04 Июня 26, 22:34

это то что шланг держат?

где вал через заднюю плоскость скобы проходит, тоже проверьDry Gin, 04 Июня 26, 22:34

Его паяльником чуть увеличил.

И пружинки какиеDry Gin, 04 Июня 26, 22:34

От авторучек, других под рукой нет и в паре магазинов был, тоже нет

Когда закрутишь болты, не дающие скобе отклоняться, тоже проверь пазы на скобе, чтоб не упиралисьDry Gin, 04 Июня 26, 22:34

Ааа про них я вообще не подумал, я их и не вкручивал, может это поможет 🤔

2 kPa остаточного делает. Заряжаю и двушки и полторашкиDry Gin, 04 Июня 26, 21:51

Трубка полторашка позволяет откачивать из 2kPa ?
Извини, не верю.

Тогда для чего пружины, если скоба будет намертво прижата

От авторучек, других под рукой нет и в паре магазинов был, тоже нетDizzJK, 04 Июня 26, 22:53

Попробуй пружинки от бутылочек средства для мытья посуды. Их подрезать надо будет и подравнять кончики.

Трубка полторашка позволяет откачивать из 2kPa ?Newocelot, 04 Июня 26, 23:01

Полторашку не пробовал, двушка точно откачивает. Правда скорость откачки, сам понимаешь, никакая.

Добавлено через 2мин.:

Тогда для чего пружины, если скоба будет намертво прижатаDizzJK, 04 Июня 26, 23:01

В смысле "намертво"? Она должна свободно ходить вверх-вниз, но не отклоняться вбок.

В смысле "намертво"? Она должна свободно ходить вверх-вниз, но не отклоняться вбок.Dry Gin, 05 Июня 26, 00:36

просто сильно не затягивать, чтобы ходили

DizzJK, я наоборот делал жесткую обечайку но коромысло с роликом подпружиненное, сила прижима накручивается винтом

Я использовал пружины 0,7 длиной 20 мм с Али, но они есть и на Озоне

обечайку но коромысло с роликом подпружиненноеdee, 05 Июня 26, 10:13

у тебя другая конструкция? можешь фотку показать? мне кажется подпружиненные ролики это более универсальный вариант.
я делал (без принтера) насос (не для самогоноварения) с подпружиненными роликами, хорошо работал с разными шлангами, но нужно было немного доработать конструкцию..

drzorg82, проект на нема23 (ДШИ-200), на 150-200л/час, один из этапов на работе валяется без ротора

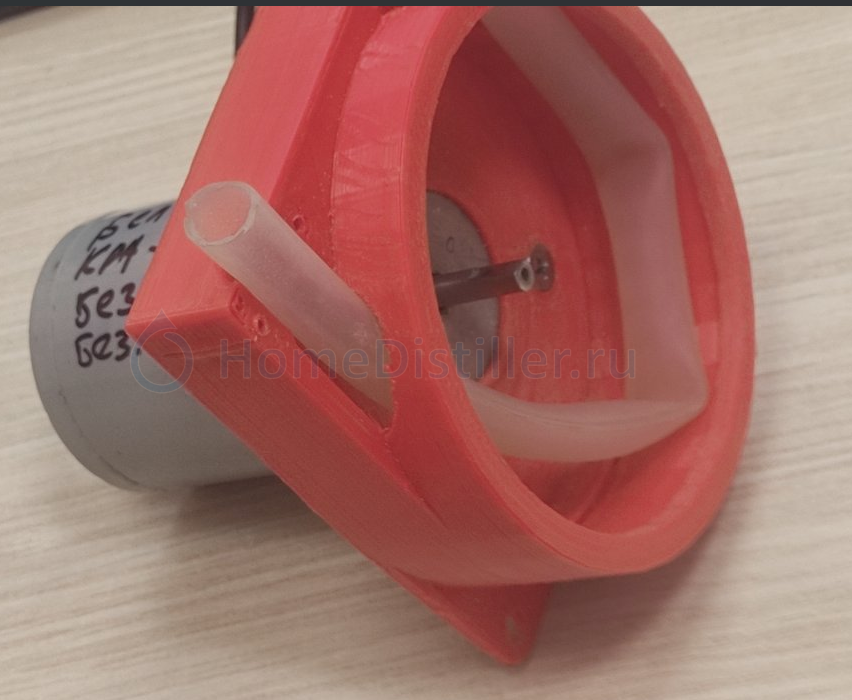

ролик катается по обечайке, шланг лежит в пазу, под BPT трубку можно и не подпружинивать, я за комки переживал

Насос с толстым шлангом не работает, видать сложнее его прожимать, но с 6*1.5 работает потихоньку, норм. Прикрутил дисплей, отображает статус текущий тело головы ручное управление

Добавлено через 2ч. 58мин.:

Короче скобу еще подпилил, короче норм, теперь не пропускает, все ок, автору спасибо!!!
