Перистальтический насос на 3D принтере

термопласт-эластомер. Радикально увеличивает ресурс шлангаmakh, 20 Февр. 26, 15:11

А у него какой ресурс получается?
Он же вместо прижимных пружин, да?

А у него какой ресурс получается?
Он же вместо прижимных пружин, да?kvic, 20 Февр. 26, 15:29

и еще желательно знать какая у него цена и можно ли купить этот расходник вообще. Но идея прикольная, такую подложку можно из силикона отлить или из листа вырезать.

Только пружинку можно расчитать. Подогнуть. Откусить.Подкрутить.Это проще чем отлить и получить кота в мешке. Ну и тот же износ.

Тре пластик продаётся, они кстати разной жёсткости, у меня есть как мягкий так и твёрдый.
Стоит не так дорого, печатается также на принтере.
Относится к вставке как к расходнику, напечатать несколько и иметь запас, менять по моточасам

Стоит не так дорого, печатается также на принтере.svarnoy, 20 Февр. 26, 15:54

точно, это я с ВРТ перепутал

Добавлено через 2мин.:

Только пружинку можно расчитать. Подогнуть. Откусить.Подкрутить.Это проще чем отлить и получить кота в мешке. Ну и тот же износ.Виктрыч, 20 Февр. 26, 15:48

лить силикон не очень то и сложно, замешал, залил и на утро готовое изделие вытащил, есть разной жесткости. Есть еще 2К полиуретан. Форму на 3Д принтере делать не сильно сложнее чем саму деталь.

какой ресурс получается?kvic, 20 Февр. 26, 15:29

Пока не знаю. На данный момент 212ч*60мин*230rpm*3ролика = 8776800 рабочих циклов, предыдущие рекорды для данного непростого шланга (8/4) убедительно побиты, ресурсные испытания продолжаются.

Подогнуть. Откусить.Подкрутить.Виктрыч, 20 Февр. 26, 14:48

Перепечатать )

Обычно сразу проектируются какие то регулировки и ограничения хода.
Та же пружинка. При её начальной длине 10 см и ходе 1 см усилие изменяется на 10%. Остальные 90% обеспечивают этот режим. То есть лить силикона тоже нужно с запасом 90% что бы, обеспечить тот же режим ролика. Нереально. Фуйня короче. Только как отбойник при пробое амортизатора авто. Там тоже пружина натянута.

Пока не знаю.makh, 20 Февр. 26, 16:10

Уже знаю. 316ч*60мин*230rpm*3ролика = 13М рабочих циклов, без лубриканта. Шланг 8/4мм, 60ShA, Drinktec.
Видимого износа подковы нет (что врядли удивит державших в руках данный метериал).

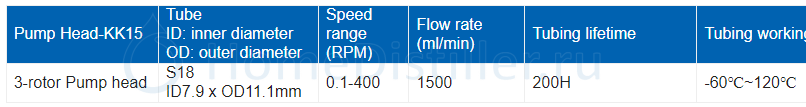

Сравним с не самыми дешевыми китайскими роликами и специальными перистальтическими шлангами (Kamoer DIP1500):

200ч*60мин*400rpm*3ролика = 14.4М циклов. Сопоставимо. Даже если предположить, что китаец умеет всухую жевать дешевые шланги общего назначения, полтора мегацикла разницы, кмк, отличная цена за простоту и топорность конструкции.

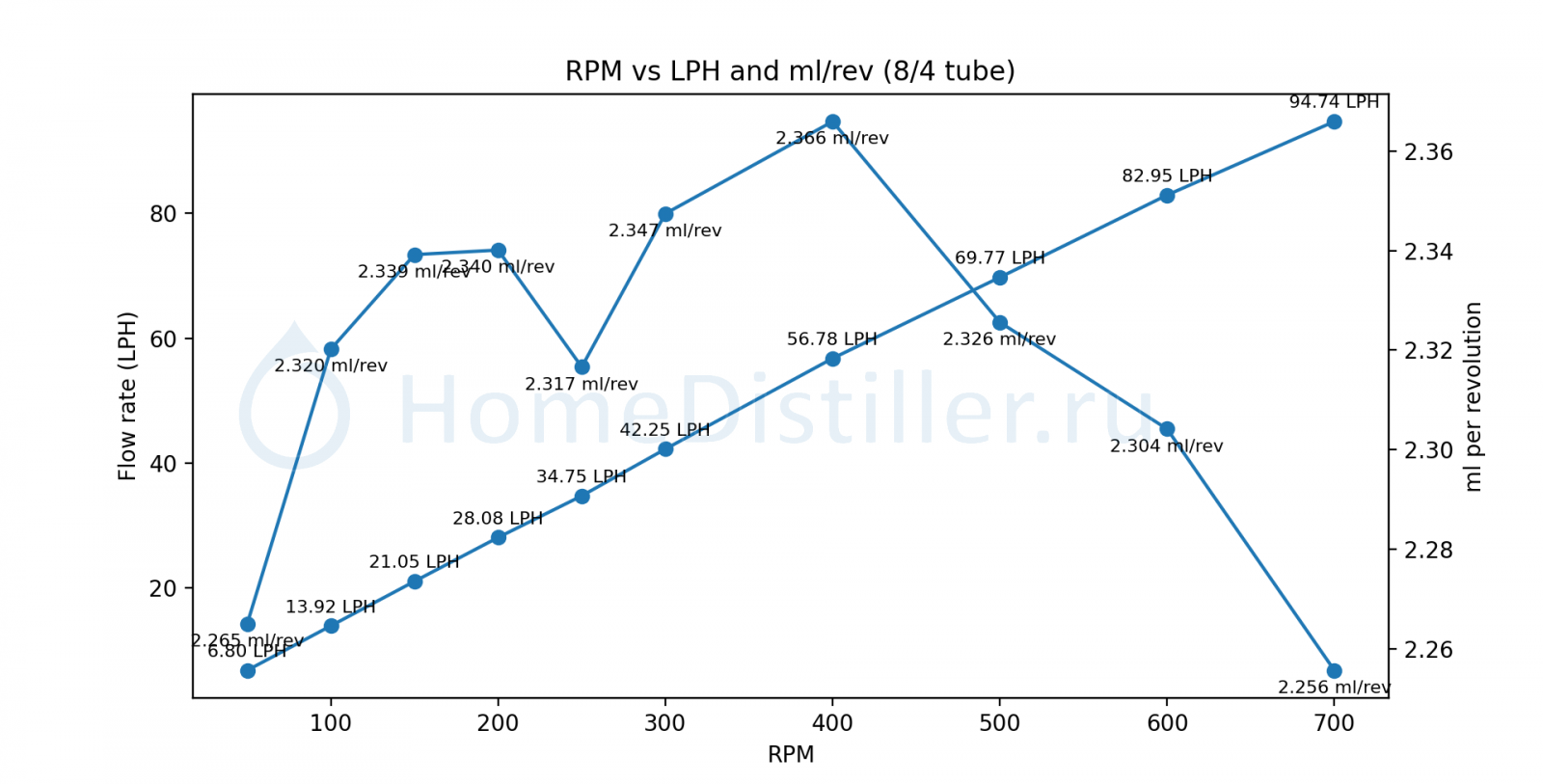

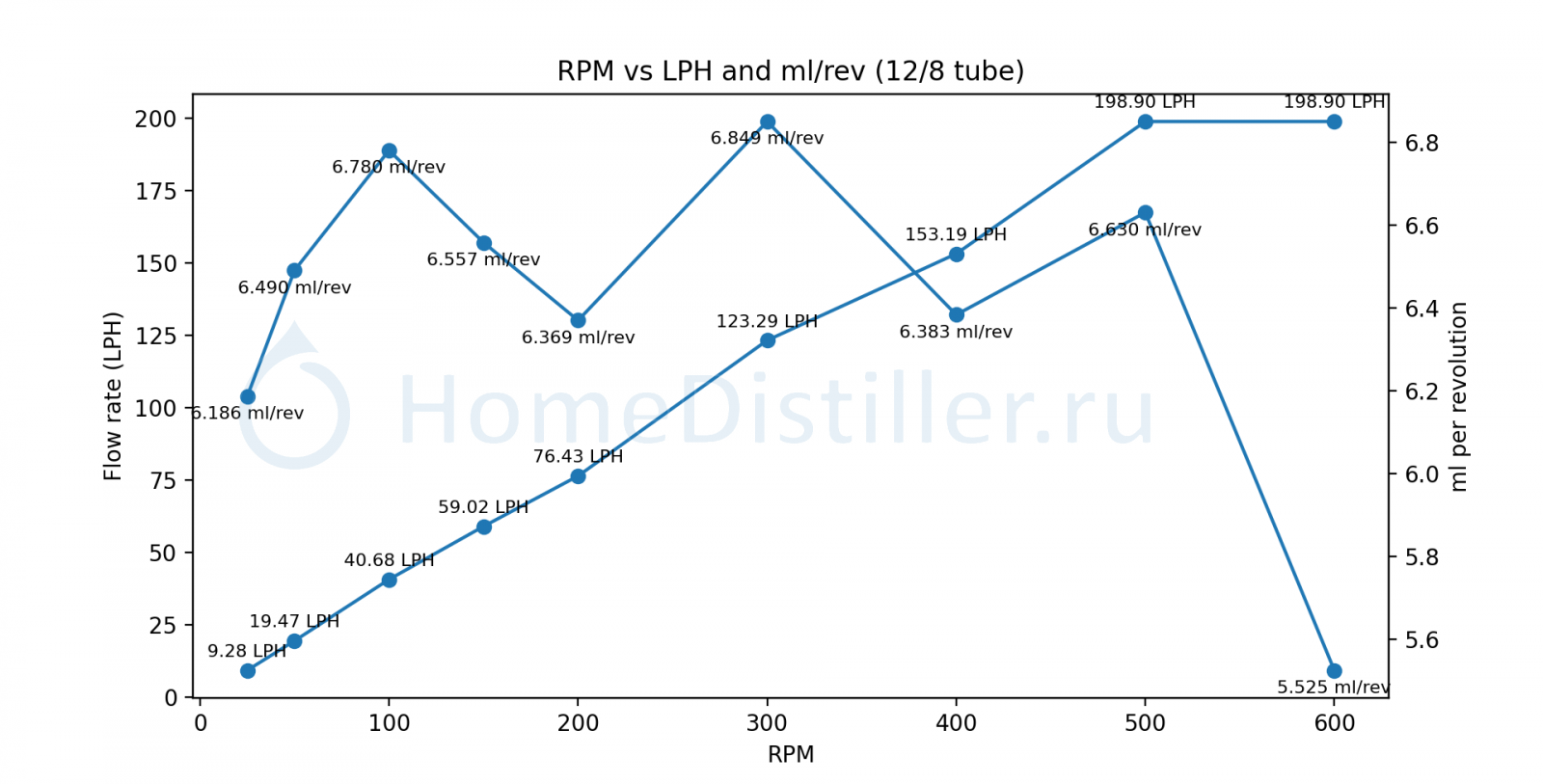

Бонус:

Коллеги что-то не получается адекватно запустить насос. Вращение энкодера отрабатывается рывками, ну и, по сути, двигатель, nemo гудит и практически не вращается. В какую сторону надо посмотреть что-то с таймингами их править? Мозги на lgt8f328p версия, аналогичная arduino pro mini

Вращение энкодера отрабатывается рывкамиzaka, 17 Марта 26, 14:39

Это как? Скорее всего неправильно выводы подцепил.

nemo гудит и практически не вращается

Так же причина, скорее всего. Замкни 2 провода у двигателя и покрути вал, если он сопротивляется, то это выводы одной обмотки. Соответственно найди 2 обмотки и подключи к драйверу ШГ.

Phisik, Спасибо уже сам разобрался.

Это как?Phisik, 17 Марта 26, 18:02

Ну да, не самое удачное выражение. Хотел сказать, что на вращение потенциометра дисплей отзывается хаотичным перескакиванием цифр.....

Ну да, не самое удачное выражение. Хотел сказать, что на вращение потенциометра дисплей отзывается хаотичным перескакиванием цифр.....zaka, 18 Марта 26, 08:20

Вот здесь было сообщение разработчика по настройке:
"...Если странно работает энкодер, подбираем ENCODER_STEP_PER_NOTCH = 1, 2, 4 и т.п. Т.к. все разные...."

Интересно, у меня одного такая проблема была? Видимо у нас с автором разная толщина шланга 6х9

У меня стабильно был недостаточный прижим шланга - насос качал, но самовсасывание обеспечить не мог.
Уменьшил диаметр прижимной детали pump-stator-support на 1мм до 52мм - и теперь прижим идеальный.

Добрый день, коллеги, адаптирую под свои нужды данный насос, интегрирую в свою автоматику, заказал детали, хочу отправить другу на печать, но gpt рекомендует уменьшить мне диаметр силиконовой трубки. вот что мне рекомендует: перейти на 4×1.5, то:

внутренний диаметр = 4 мм
стенка = 1.5 мм
наружный диаметр = 7 мм

Поэтому:

d_hose = 7;
hose_wall = 1.5;

Но если просто поставить d_hose = 7, OpenSCAD может выдать предупреждение, потому что ролики становятся слишком близко к оси ротора. Поэтому лучше поднять:

r_hose = 23.5;

Это радиус центральной линии шланга. Он чуть увеличивает насос, но сохраняет нормальную геометрию роликов.

послушать его или оставить как есть? головы отбирать буду примерно 300мл/ч

Добавлено через 3мин.:

ЗЫ если кому интересно будет поделюсь прошивкой, насос будет управляться по wi-fi вместо arduino будет esp32.

DizzJK, меньше трубка - больше обороты - быстрее износ. Голов много не будет но зачем перепроектитровать не понятно, разве что двиг совсем немощный

dee, двиг стандартные нема17 просто chаtgpt предложил для более тонкой настройки отвода голов, попробую пока стандартный вариант исполнения.
gxtkjdjl, ну во первых он есть, а во вторых очень удобно что нет проводов, дисплей не нужен опять же

двиг стандартные нема17DizzJK, 30 Мая 26, 16:04

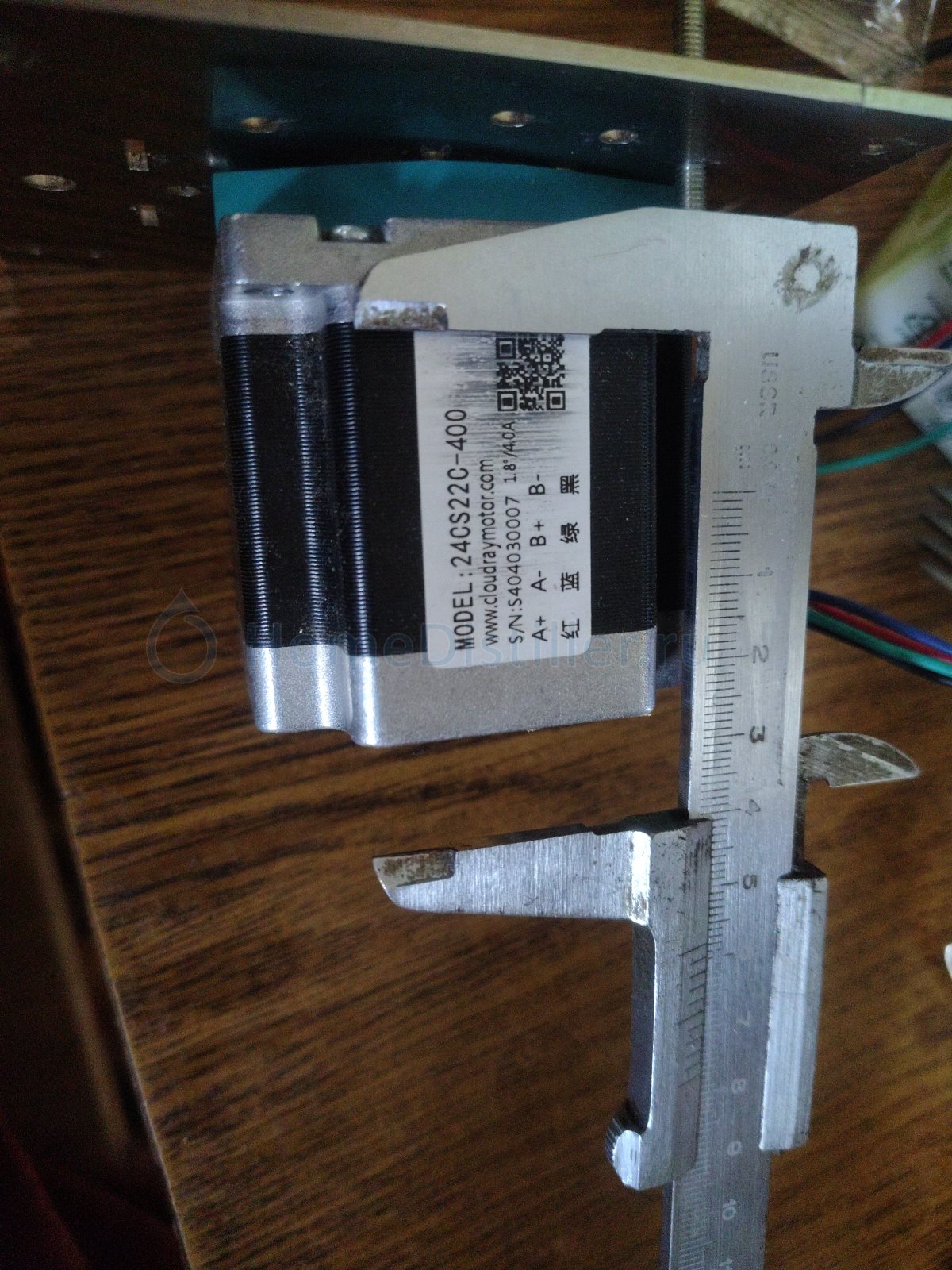

NEMA17 это типоразмер корпуса.
В корпусах этого типоразмера моторы могут быть самой разной мощности.
Косвенно мощность мотора можно оценить по его длине (высоте).
И по максимально потребляемому току.
IMHO приемлемые параметры начинаются от высоты 40мм

двиг стандартные нема17DizzJK, 30 Мая 26, 16:04

это по фланцу он стандартный а по длине (мощности) может на порядок отличаться, нужный ток на драйвере накрутить не забудь или перемычки выставить на тв6600

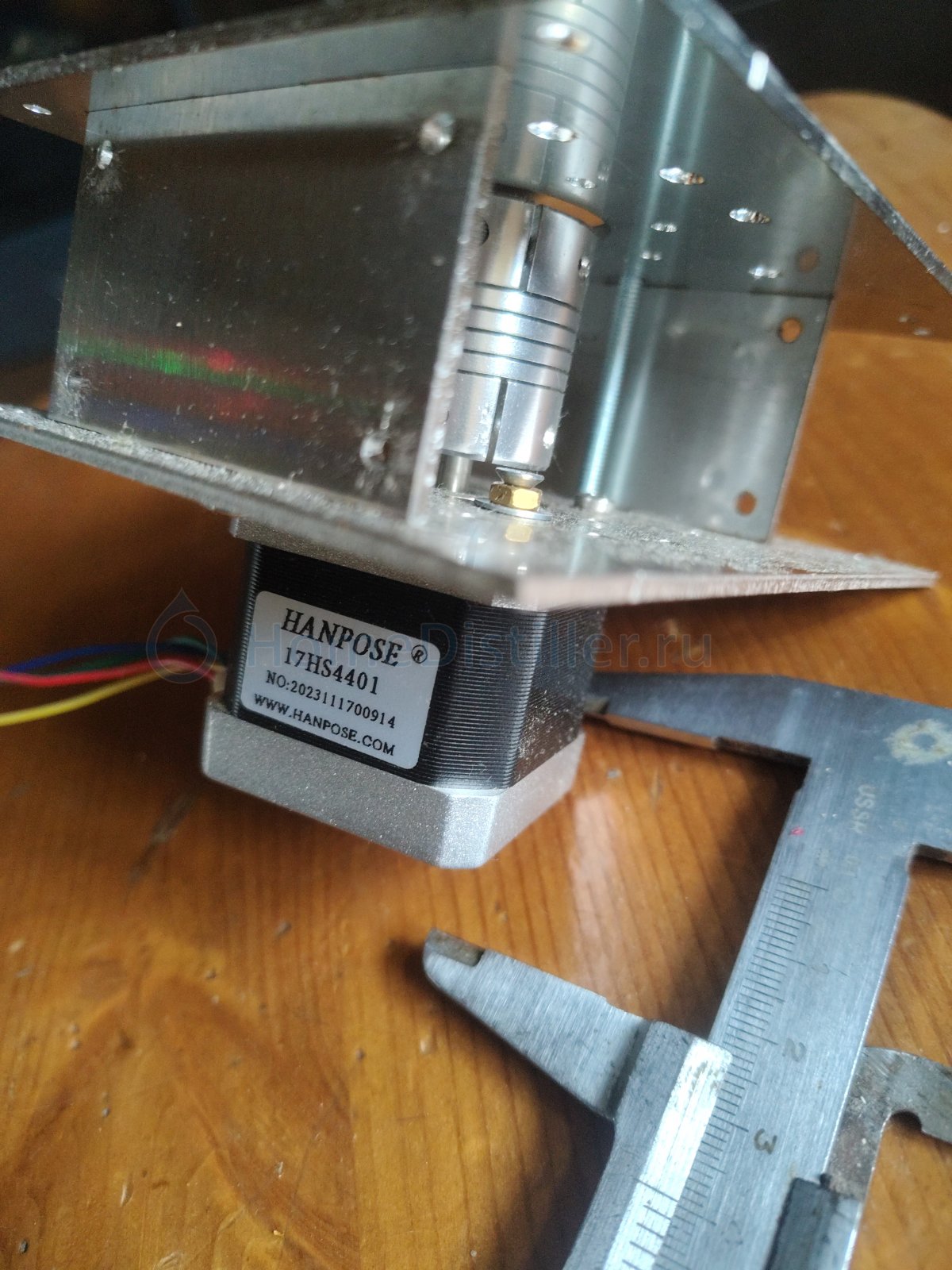

17HS4401 https://www.ozon.ru/...401-1159000546/ брал который автор рекомендовал
dee, про ток тоже читал, буду дальше в тему погружаться

который автор рекомендовалDizzJK, 31 Мая 26, 10:17

Если он проворачивает шланг 6*9 то лучше оставляй как есть. Вообще, важно что бы толщина стенок шланга совпадала т.к прижим фиксированный, а зафиксировать шланг меньшего диаметра можно и натянув на отрезок трубочки металлической
