Перистальтический насос на 3D принтере

Kuban, адрес дисплея поменяй, у меня (на другом приборе, тоже так было)

Контрастность до конца.Kuban, 17 Июня 25, 07:28

Поэтому и квадраты, что до конца выкручено, а должно быть на 60-70%. Все библиотеки выложены в свободный доступ. Проверяй монтаж и соединения, мог SCL/SDA перепутать.

адрес дисплея поменяй, у меня (на другом приборе, тоже так было)gxtkjdjl, 18 Июня 25, 09:16

Большое человеческое спасибо!
Именно с этом и была проблема.

День добрый коллеги! Собрал я себе такой насос, но с ним возникла проблема, двигателю тяжело, бывало пропускал шаги, подклинилал, трещал на высокой производительности. В итоге пару лет поработал и в конце концов сгорел драйвер двигателя. Может кто ставил в него что нибудь по мощнее?

Может кто ставил в него что нибудь по мощнее?Defend56, 24 Июля 25, 03:05

привод от дворников, волга, камаз (последний на 24в, как помню)

Не, приводы от дворников не надо, биение оси, неудобный конус, жрут как невсебя, на это греются.
Лучше шаговик следующего размера, их же полно.
Даже в одном размере 17, 23, и тд, есть размеры по крутящему моменту

что нибудь по мощнее?Defend56, 24 Июля 25, 03:05

работа ШД очень сильно зависит от драйвера.
Ставьте нормальный (хороший) драйвер, а не самый дешёвый!

работа ШД очень сильно зависит от драйвера.
Ставьте нормальный (хороший) драйвер, а не самый дешёвый!Newocelot, 24 Июля 25, 13:03

Посоветуй какой пожалуйста. Ставил тот который рекомендовал автор проекта.

Defend56, я себе пару tb6600 для дшв-200-3 прикупил а в формате а4988 много чего есть, например DRV8825, подробнее https://3drob.ru/...eniya_drayverov вообще, это драйвера ШД для 3д принтеров

Посоветуй какой пожалуйстаDefend56, 25 Июля 25, 18:09

Я плохой советчик. У меня дорогие драйверы (для многих покажутся неприемлемо дорогими)
1. Rteligent серии R60 (отличный мощный драйвер)
2. Китайский клон китайского же kamoer modbus-rtu (хороший драйвер со встроенным осциллятор и с огромными (явно избыточными для нас) возможностями
3. DM556. Относительно недорогой драйвер, приемлемый, но не без глюков и косяков.

ним возникла проблемаDefend56, 24 Июля 25, 03:05

Питание какое? Ток драйвера отрегулировал?
1) Выставь ток драйвера 1.5А,
2) блок питания возьми 24В/2А+,
3) микрошаг 1/4 - 1/8, 1/16 и выше не надо,
3) вентилятор добавь.
И проблема уйдет, если механика ровно собрана.

Приветствую всех неравнодушных!!!
Отдельная благодарность Phisikу за разработку данного проекта!
Друзья помогите разобраться в проекте, уже второй раз перечитываю форум но от этого пара из ушей выходит только еще больше!

Ну никак не получается у меня подружиться с электроникой, видимо в голове одни болты да гайки!

Какими схемами руководствоваться чтобы так сказать собрать стоковую модель разработанную Phisikом? Нашел три платы исполнения одна на thingiverse похожая на ту что закреплена в шапке форума и еще 2 на github. Из-за чего напрашивается вопрос:

- прошивка с github для ардуино подходит ко всем 3 платам?
- какая плата лучше или может проще в исполнении?
- схема с github предназначена для 2 плат но просто раскладка разная?
- чем отличается синяя от черной Arduino Pro Mini, у них есть какая то точная маркировка чтобы не запутаться?
Может кто-то систематизировать что откуда брать?

Не судите строго, желание разобраться есть а знаний маловато!

Заранее очень благодарен!!!

Скорее всего все одинаковые, можно любую брать. Для Arduino Pro Mini нужен программатор, у Нано он на борту, так что м.б. проще под нее плату взять. Распиновка вся стандартная на 99%.

У меня остались платы готовые фабричные, если кому надо для сборки - пишите в личку или в WA. Это надежнее, чем из китайского барахла собирать + ПО на русском + выход на вентилятор управляемый через меню.

Голову лучше на озоне/али купить типа YZ1515/2512 и т.д. Они пока не такие дорогие (от 6к), в т.ч. с двигателем есть уже сборки (10+). Корпус лобзиком или в пвх коробку. Смысла сейчас печатать маленький насос особо нет.

YZ1515/2512Phisik, 26 Сент. 25, 20:48

Программатор есть, по подобию собрать проблем не будет, просто не пойму по какой схеме действовать что к чему относится (как писал ранее).
Есть 3д принтер есть опыт работы на нем в планах отчертить более мощный насос на базе данной электроники для перекачки густой браги.

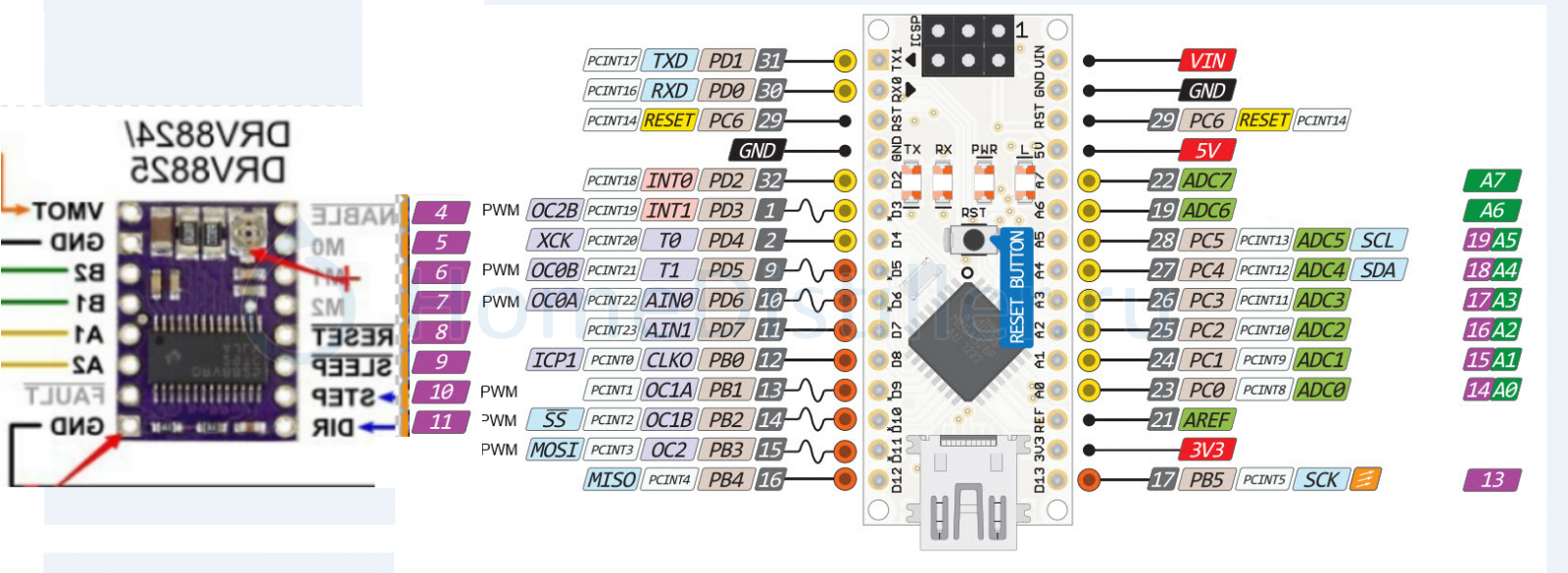

драйвер можно навесить на арудино и без платы, выход аппаратного генератора OCR1A попадает на STEP драйвера, MISO MOSI для дисплея остаются свободные, из минусов - одно внешнее прерывание забирается но у меня аналоговая клавиатура вместо энкодера, можно использовать штатный LSD+KB shield

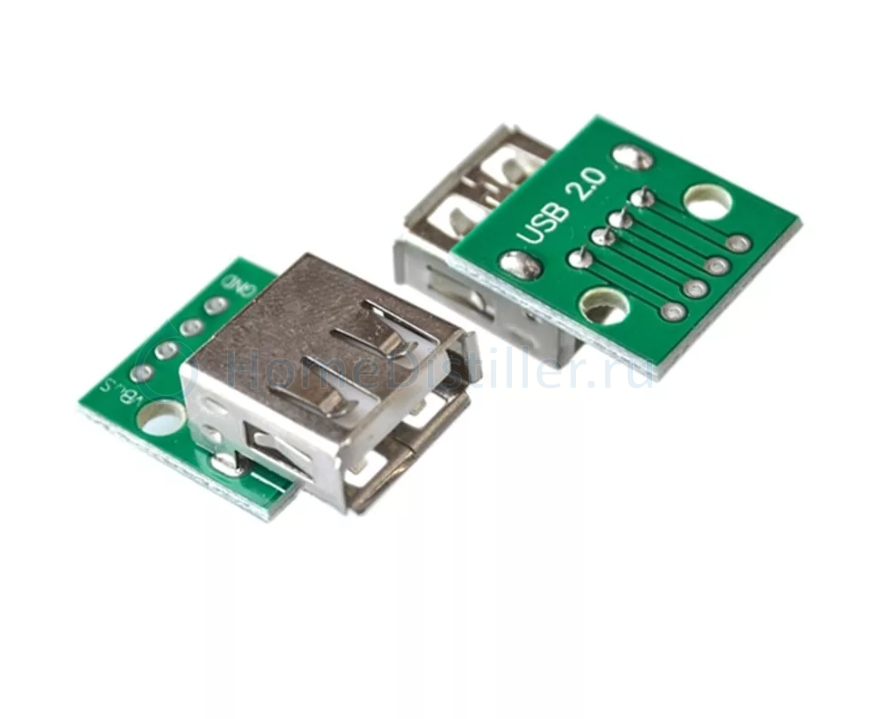

остается подопаять клавиатуру/энкодер и дисплей, на 4 выхода с драйвера так же удобно напаивается USB-разъем с печатной платой

если насос выносится из корпуса то можно подпаять к мотору шнурок с отрезанным разбитым гнездом от зарядки телефона
