Почти все про индукционный нагрев

Да не вопрос. Вопрос как вдуваемую мощь определять и оперативно. Можно конечно по давлению куба. Но оно не только с нагревом связано и возможны варианты. Утилизируемость дефа? Дельта и расход?

Нафиг нам мощь не нужно определять. Нам нужно постоянное давление, подпирающее флегму. Ровно по датчику давления. Мощь - лишняя информация.

Добавлено через 2мин.:

Никаких вариантов не возможно. Давление однозначно определяет скорость пара.

Это в эму. В плёнке не так. Хотя тоже можно привязаться к той же температуре низа колонны и давлению. Характеризующим избирательность колонны. Вентилятором ищем точку минимальной температуры с коррекцией по давлению при работе и на себя. Затем корректируем по отбору. Его тоже можно измерить.
Но опять же для перфекционистов.

Работаю в плёнке по давлению уже несколько лет. Никаких точек там искать не надо. Задал давление и оно держится. Полный перфекционизм.

Ну да.

Работаю в плёнке по давлению уже несколько лет. Никаких точек там искать не надо. Задал давление и оно держится.Dry Gin, 02 Июля 24, 07:11

А чем управлять, при работе на индукционке?

трансформатору абсолютно похеру на форму сигналаdee, 01 Июля 24, 12:08

То есть на выход лампового усилителя можно повесить трансформатор от утюга ?!

А чем управлять, при работе на индукционке?Aptekar, 04 Июля 24, 00:24

Наверно утеплителем на кубе.
Подраздеть или приодеть

А чем управлять, при работе на индукционке?Aptekar, 04 Июля 24, 00:24

Автоматикой.

Автоматикой.Dry Gin, 05 Июля 24, 23:42

подскажи,где почитать?

подскажи,где почитать?рыбы, 09 Нояб. 25, 19:31

contronius точка ru

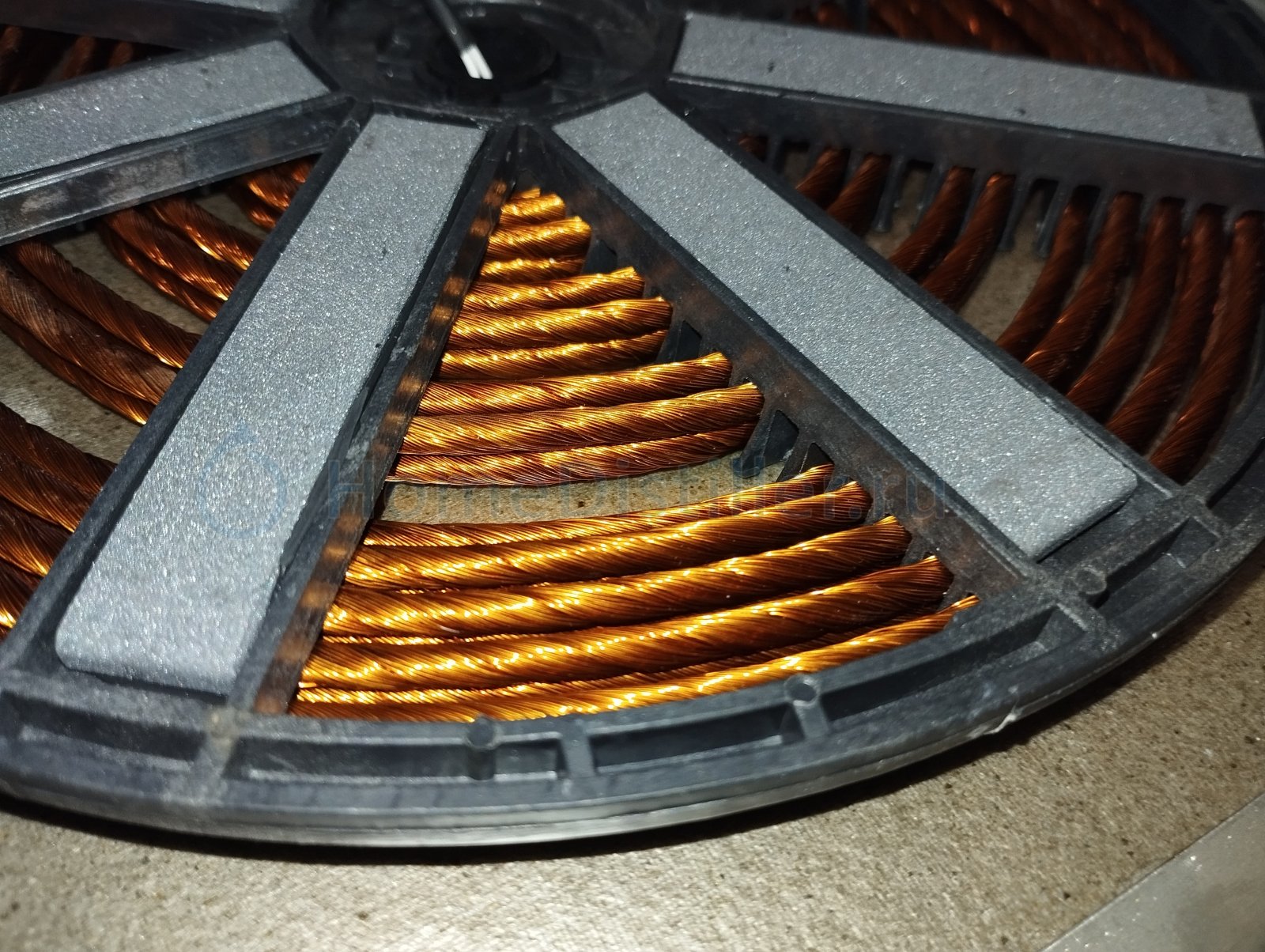

Kitfort 142 и 143 наверное тоже , используется двойная намотка катушки,

Ну это что бы не перегрелась.
А так то управлять индукциокой сильно нереально. Можно частотой резонанса. На 15 кГц в ушах будет звенеть. 150 она не протянет. То есть рабочий диапазон 20-50 кГц. То есть в в 2,5 раза можно теоретически менять мощь. На то и получается. Мои правильные 800-2200вт.Неправильные с 1000. Это потребляемая. Что там до середины куба долетит хрен его знает. Редкая птица долетит до середины Дона.
Можно конечно ШИМом подменить её штатный ШИМ. Как на резиновую Зину.

А так то управлять индукциокой сильно нереально.Виктрыч, 17 Марта 26, 15:38

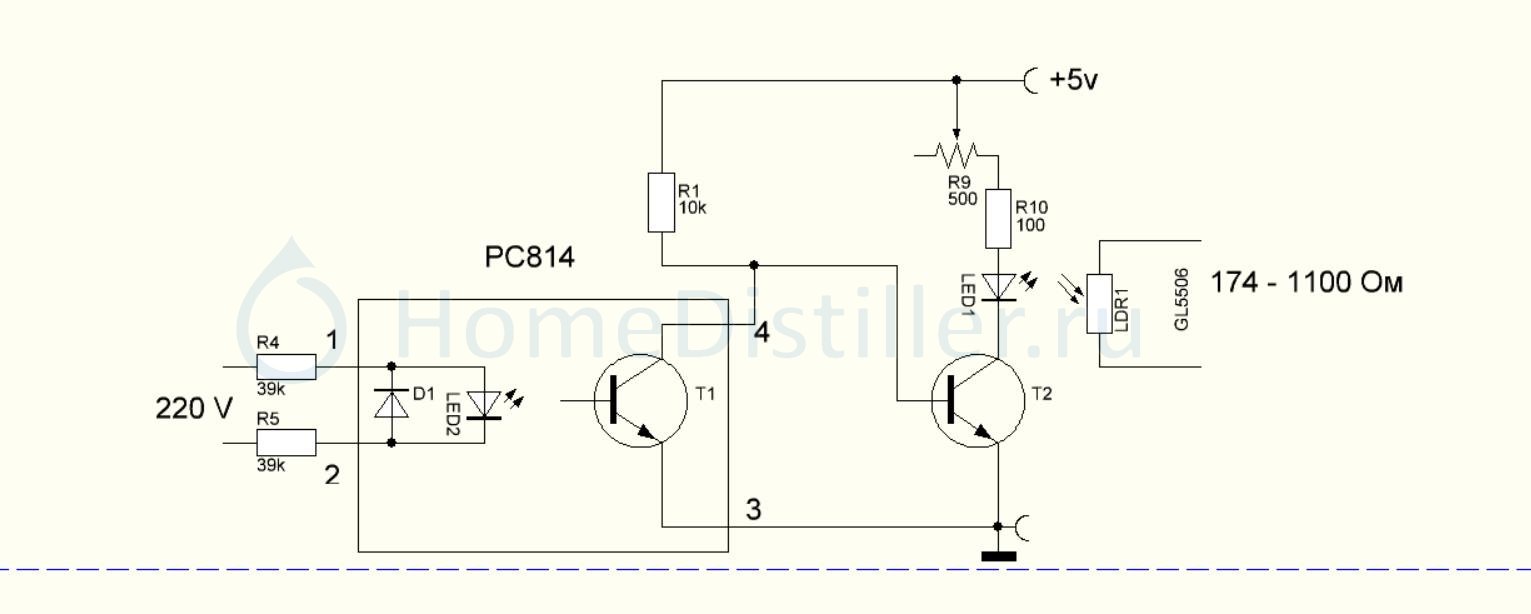

Опровергну твоё утверждение. Сделал коррекцию мощности индукционки, слепил простенькую схемку на фоторезисторе. Почти во всех индукционках на плате имеется место под подстроечник, как правило 500 Ом. Вместо него на панель вывел переменник на 1 кОм и параллельно ему припаял фоторезистор. На оптрон PC814 подается напряжение управления ТЕНом, форма Брезентхем.
Светодиод зеленого цвета. Длина волны соответствуем максимальной чувствительности фоторезистора.
Светодиод и фоторезистор помещены в кусочек трубки 1см с внутренним диаметром 5мм

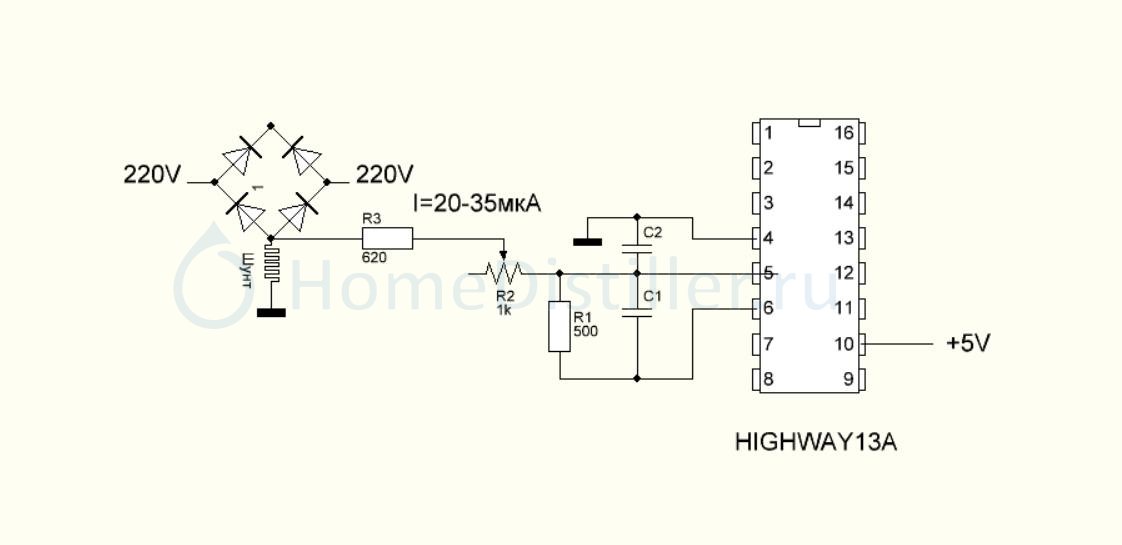

Зарисовал часть схемы этого участка для плиты ST-HP3511A, мощностью 3800 Вт. Результатом более чем доволен.

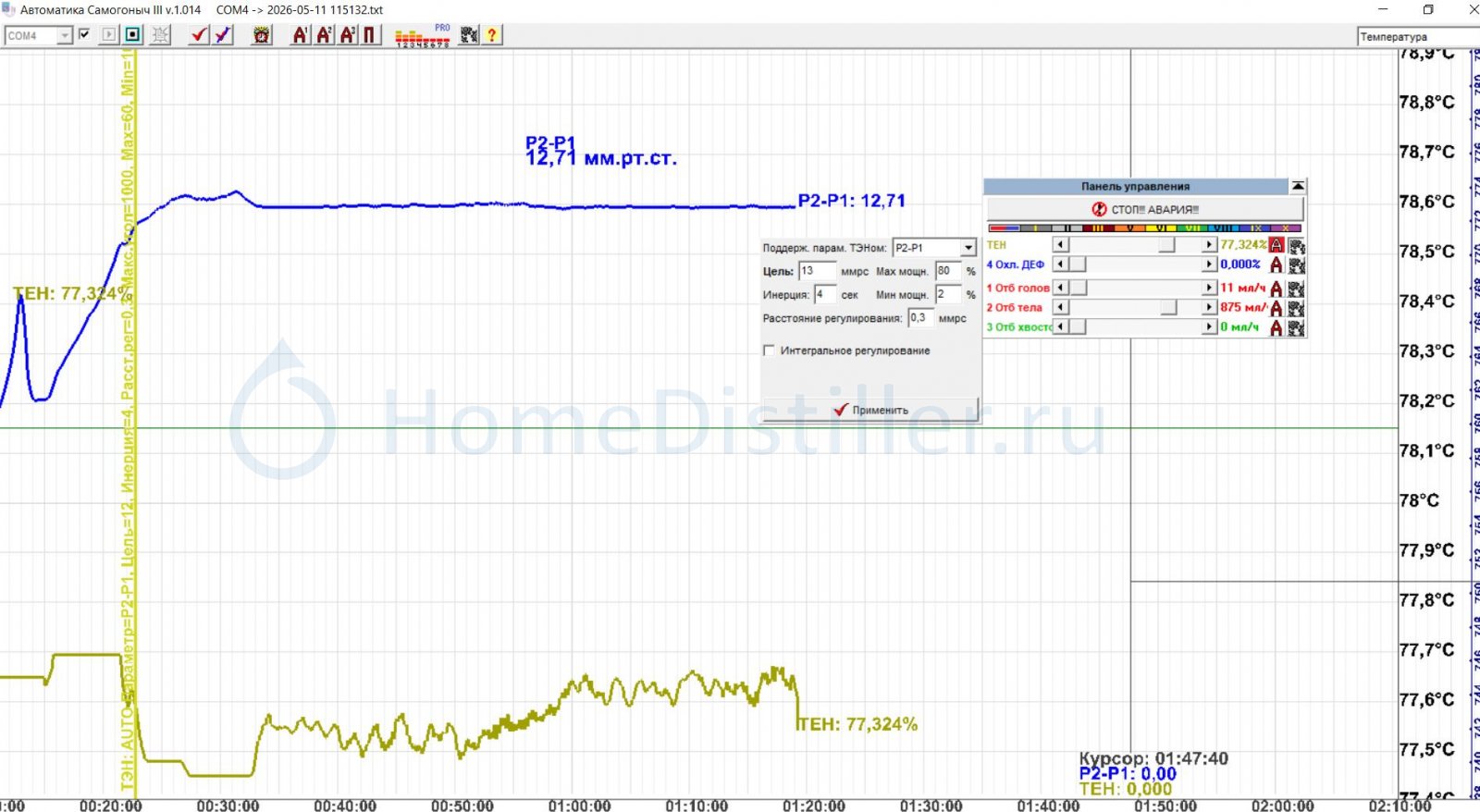

При перегоне крепкой навалки давление в кубе стабильно (13 мм), колеблется не более чем 0,15 мм.рт.ст. Мощность автоматом регулируется в диапазоне 511-535 Вт. На плите выбран диапазон 600 Вт.
P.S.
Необходимо контролировать реальную мощность в выбранном диапазоне, не превышать её и не слишком занижать.
Автор поста не несет ответственности в случае выхода плиты из строя при неумелом обращении с её компонентами.

Почти во всех индукционках на плате имеется место под подстроечник, как правило 500 Ом. Вместо него на панель вывел переменник на 1 кОм и параллельно ему припаял фоторезисторgol_avto, 11 Мая 26, 15:42

совет интересный, но дьявол кроется в деталях.
Судя по схеме, регулировка добавлена в цепь контроля тока силовых ключей. Из чего следует: а)БЕЗОПАСНЫЕ для ключей пределы регулировки довольно небольшие, -20..30%...+10..20%. б)результатом экспериментов с регулировкой в этой цепи может быть выгорание силовых ключей

дьявол кроется в деталях.Volume, 12 Мая 26, 08:48

Схема работает на уменьшение мощности ( больше ток в цепи ОС - меньше ток через ключи).
Если в заданном диапазоне мощности (но категорически не 100%) потенциометром выставить мощность равную этого диапазона, то при регулировании автоматикой (а ей сказать, что это 100% нагрузки) мощность ВСЕГДА будет уменьшаться. Но и не забывать о пределах разумности.
Т.Е. Ключи никогда не сгорят.
И не надо регулировать (уменьшать) мощность при 100% нагрузке самой плиты, во избежание выхода из строя (большим током) входной цепи ОС контроллера.

(мало ли кто гуглить будет)

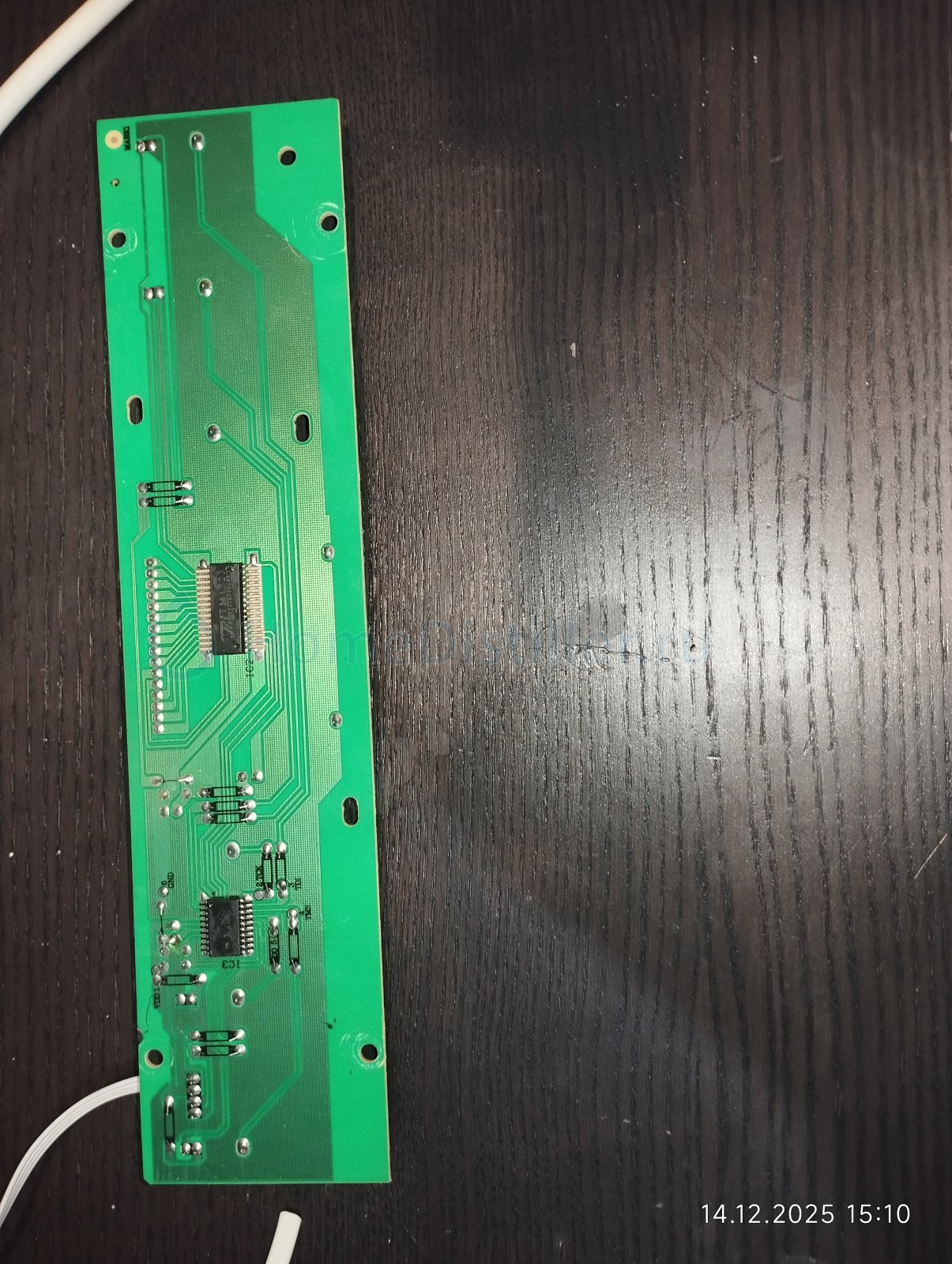

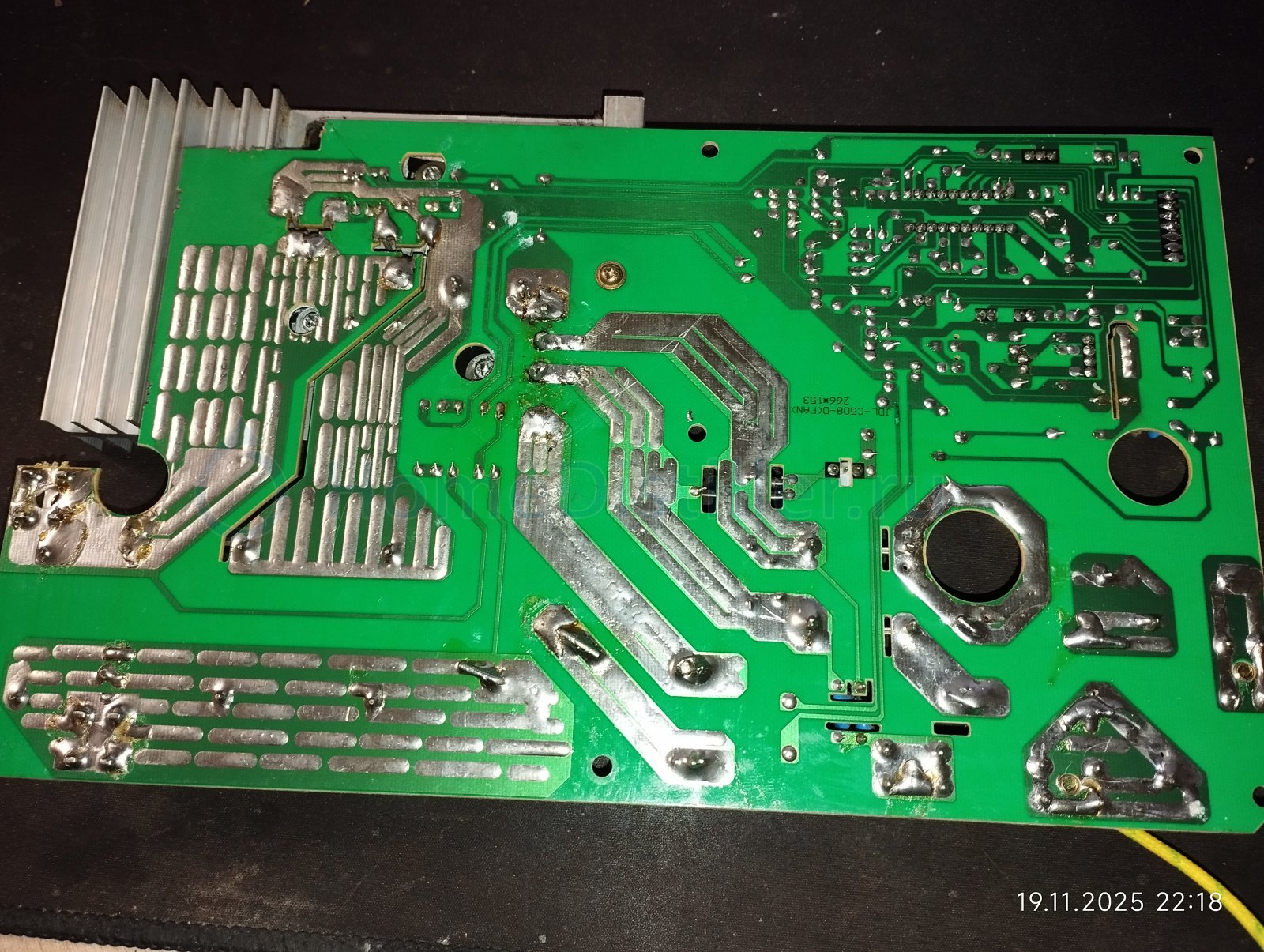

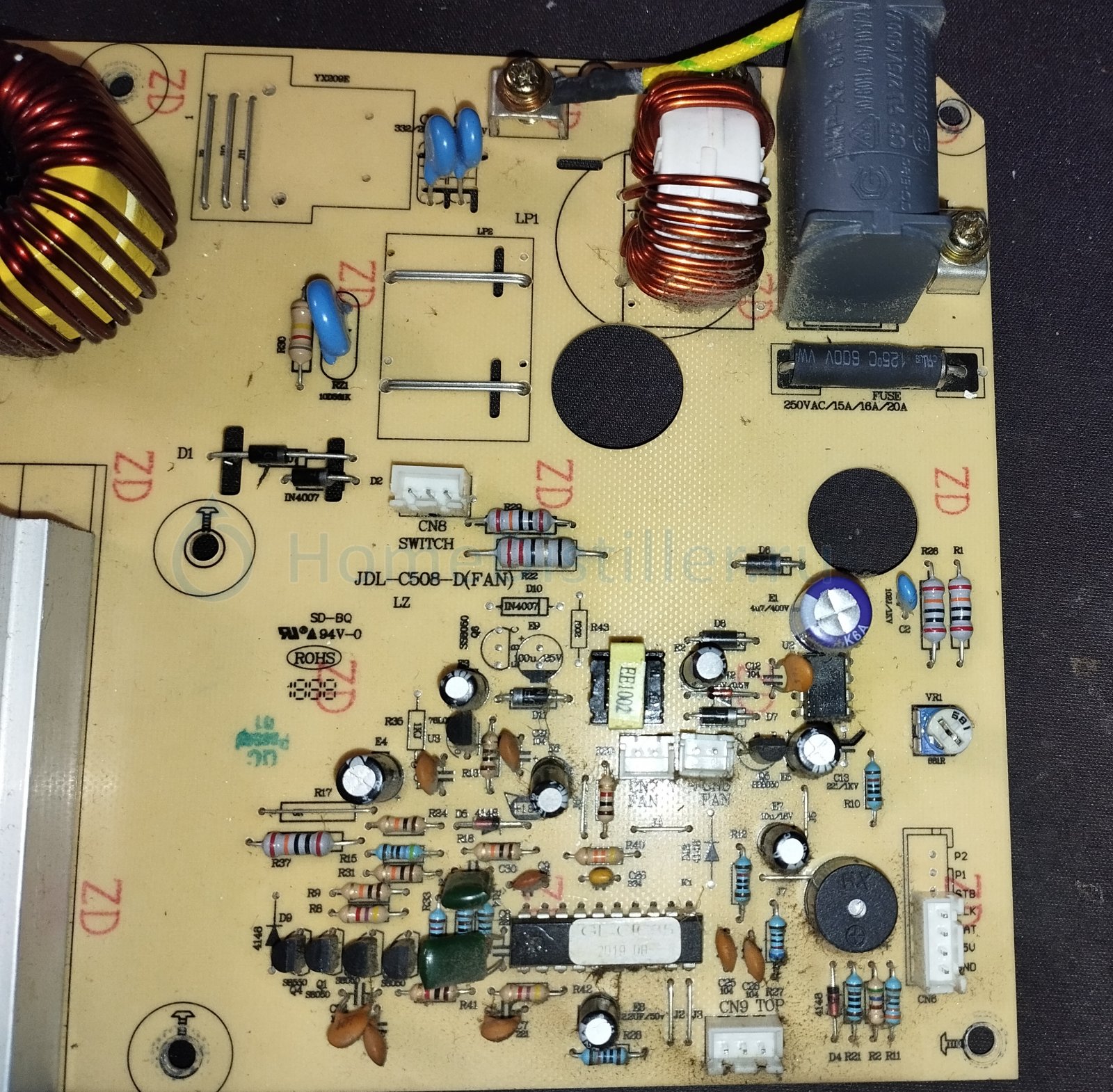

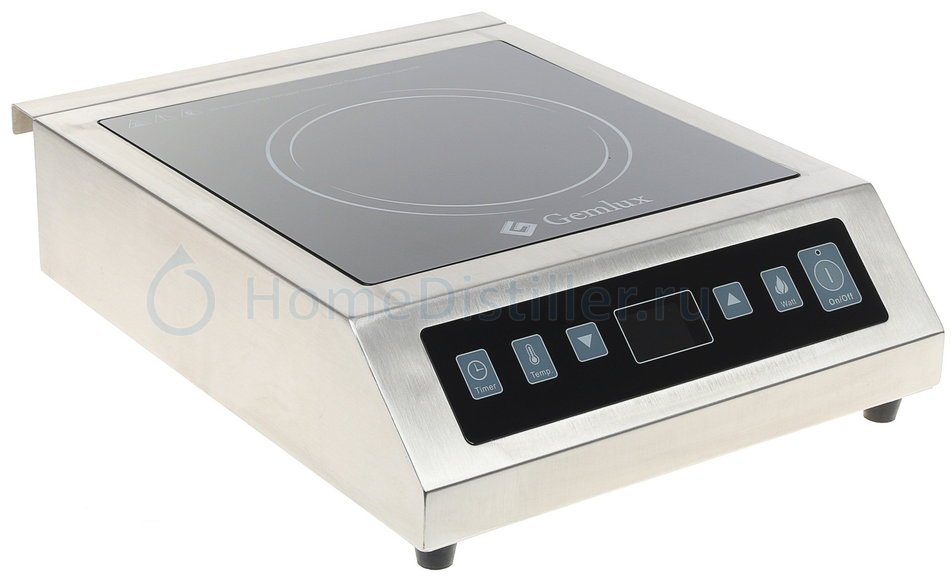

Индукционная плита Gemlux GL-CIC35 оказалась достаточно не плоха.

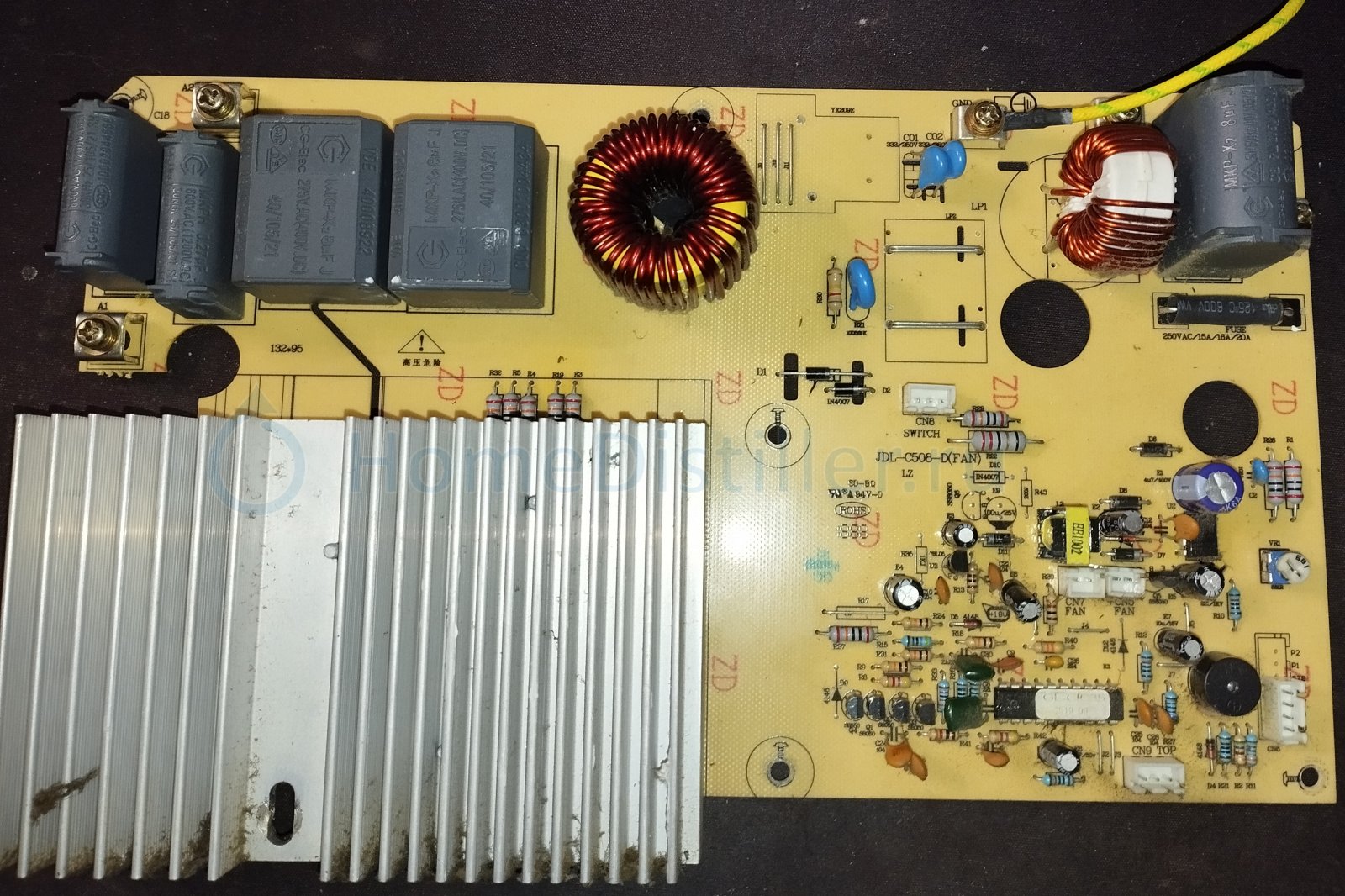

Подстроечный резистор от 2.2 ом до 718 ом, + фиксированный резистор на 546 ом.
Поставил фиксированный на 400 ом (или 300 - не помню), и регулировочный на 1,5 кОм.
Получается плавная регулировка во всем безимпульсном диапазоне от 400 вт, и до 3.8кВт по ваттметру.

Плитка умеет поддерживать мощность, если вольты начинают плавать, то амперы тоже изменяются, чтобы мощность была фиксированная.
Внутри есть какая то самозащита, обратная связь, на маленькой посуде не выдаст 3,5 кВт.

Таймер на 3 часа минус, лечится "Программируемый таймер универсальный / Реле задержки времени питание от 5 - 30 вольт, сухой контакт" (с одним реле),

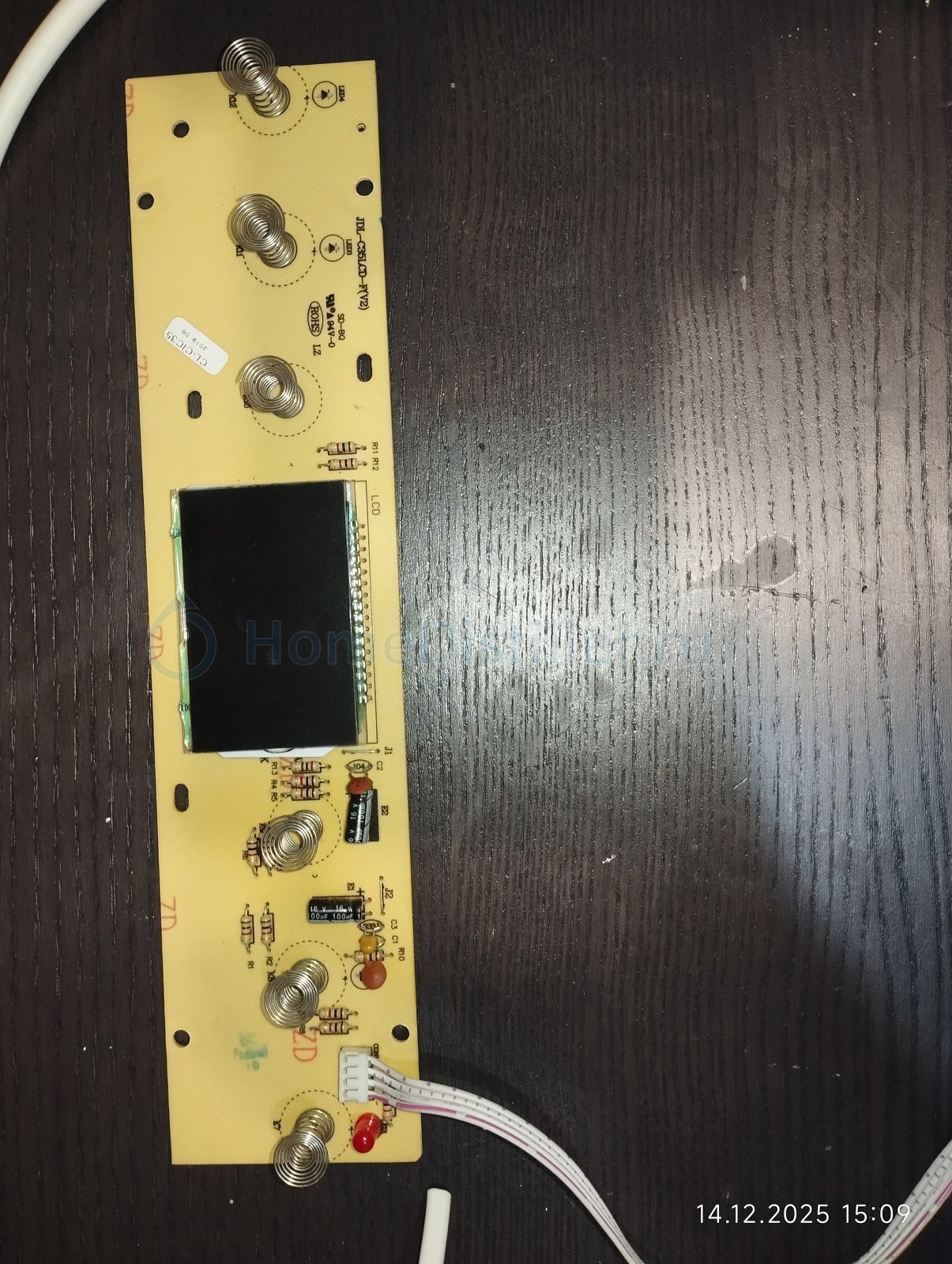

Поскольку кнопки сенсорные, то через емкость включаются, Достаточно нажимать одну кнопку таймера на несколько секунд, и таймер будет сбрасываться.
