WEB интерфейс к HelloDistiller на ESP8266

Всех приветствую. Наконец-то собрал автоматику. Только не могу до конца победить регулятор мощности.
Прошу уважаемого Phisik выдать ключик. ESP ID: 66A80F164054

Посмотри в settings.h значение #define ADJUST_COLUMN_STAB_TEMP 0, если 1 то измени на 0limon, 27 Авг. 24, 10:23

У меня такая же ситуация,приходится периодически убавлять температуру стабилизации в настройках HD.

приходится периодически убавлятьmastert, 27 Нояб. 24, 19:47

Зачем? Вероятно меняются просто внешние условия. Алгоритм корректно отработал. Тстаб же не только вверх может ходить, но и вниз. Зависит от напора воды, окружающей температуры и т.п. Там настроено изменение 0.1С за 2 часа. Хвосты приходят за 5 минут. Я писал этот алгоритм, когда работал летом в деревне, где напор воды, напряжение и температура в винокурне плавали очень сильно в зависимости от времени суток. Проблем не видел, все корректно отрабатывало.

Зачем? Вероятно меняются просто внешние условия. Алгоритм корректно отработал. Тстаб же не только вверх может ходить, но и вниз. Зависит от напора воды, окружающей температуры и т.п. Там настроено изменение 0.1С за 2 часа. Хвосты приходят за 5 минут. Я писал этот алгоритм, когда работал летом в деревне, где напор воды, напряжение и температура в винокурне плавали очень сильно в зависимости от времени суток. Проблем не видел, все корректно отрабатывало.Phisik, 28 Нояб. 24, 11:21

Добрый вечер. может я чего не понимаю. Вот если у меня время этапа получается примерно 20часов то Т стаб вырастет на 1 градус, это нормально?

может я чего не понимаюmastert, 29 Нояб. 24, 19:48

Может. Если температура медленно ползет на целый градус, то, возможно, разделения не хватает. Если температура в комнате, температура воды, напор и давление стабильны, то с чего у тебя температура растет?

Может. Если температура медленно ползет на целый градус, то, возможно, разделения не хватает. Если температура в комнате, температура воды, напор и давление стабильны, то с чего у тебя температура растет?Phisik, 29 Нояб. 24, 21:59

Там настроено изменение 0.1С за 2 часа это при каких условиях происходит? Колонна 2 дюйма,высота 1600мм спн 3.5 Температура в комнате стабильна. давление в кубе 12-16мм мощность нагрева при рект. 1800вт, отбор настроен шим 100 процентов 1литр в час в таком режиме работае все время.Первый стоп происходит к концу ректификации. по воде да приходится по возможности крутить игольчатый кран в зависимости от давления в водопроводе.Что не так?

Там настроено изменение 0.1С за 2 часа это при каких условиях происходитmastert, 30 Нояб. 24, 00:06

Это я неправильно объяснил. Там каждые 10 секунд текущая температура в колонне усредняется с температурой стабилизации. Вес усреднения подобран таким образом, чтобы примерно через 2 часа температура стабилизации подтянулась к текущей. Причем во время СТОПа, усреднение не делается, только в режиме ОТБОРа спирта.

Например:
1) Стабилизировались на 79.0C, начали отбор
2) Пришли соседи, упал напор воды, температура в колонне уползла до 79.1С
3) Через 2 часа температура стабилизации станет 79.1С
4) Соседи помылись, легли спать, вода пошла сильнее, ещё и похолодало ночью, температура в колонне упала до 78.9С
5) Через 1 час температура стабилизации станет 79.0С, еще через час 78.9C

Добавлено через 2мин.:

Т.е. изменение на 1С за 20 часов возможно только, если у тебя температура постоянно уползает вверх и нет нормального разделения.

Добавлено через 2мин.:

Самое главное, что такой алгоритм позволяет учесть ЛЮБЫЕ медленные изменения в окружающей среде: напор воды, температуру воды, температуру в винокурне, атмосферное давление и т.д. и т.п.

Самое главное, что такой алгоритм позволяет учесть ЛЮБЫЕ медленные изменения в окружающей среде: напор воды, температуру воды, температуру в винокурне, атмосферное давление и т.д. и т.п.Phisik, 30 Нояб. 24, 00:56

Спасибо. следующий раз понаблюдаю за процессом.

Здравствуйте.Собрал свой аппарат из того что было. Хотел бы попросить у Phisik ключ.Пока не все гладко как хотелось бы , но что относится к Web - работает как часы без сбоев. ESP_ID CE30151640D8

Закончил цикл испытаний после монтажа. Автоматика на платах bengoor v5.3 12В (в процессе закупки комплектухи передумал менять 3 своих клапана с 220в на 12В и установил плату с силовыми ключами с Алика). Кулер - половинка от старой видеокарты. Скетч от Phisik HD_v4.0 с изм. от limon. Подводные камни:
1. Косяки с комплектухой. Дисплей с Алика пришел половина кириллица, половина кракозяблики, пришлось покупать еще один. ESP не прошивалась на моем компе, пришлось идти к соседу, там все прошилось, теперь у себя могу обновлять прошивку, но в чистую прошить все равно никак, софтверный косяк, только ума не хватает. Мега не работал TX на Serial3, возможно сам повредил статикой, забыл заземлиться Пришлось править скетч на Serial2 и кидать перемычки на другие контакты Меги.
2. Косяки с монтажем. При проверке датчика паров спирта сжег плату MQ-3, заказал новую, работает в попугаях, надо подстраивать под себя, в общем норм.
3. Были описанные на форуме проблемы со сторожем, выключался по непонятной схеме с периодом от 3сек до 5мин. По советам с форума заменил в обвязке сторожа конденсатор С11 с 10мкф до 4,7мкф (меньше не нашел) и сопротивление R87 c 100кОм до 10кОм. Сторож заработал без замечаний.
Спасибо участникам форума за проведенную изобретательскую и просветительскую работу. Всегда мечтал о чем-то подобном, но даже не думал, что смогу сделать такую автоматику своими руками.
Уважаемый Phisik, прошу выдать ключик. ESP_ID 137111660C4

PS Phisik, я извиняюсь, циферку пропустил в ID. Правильно будет ESP_ID 1317111660C4

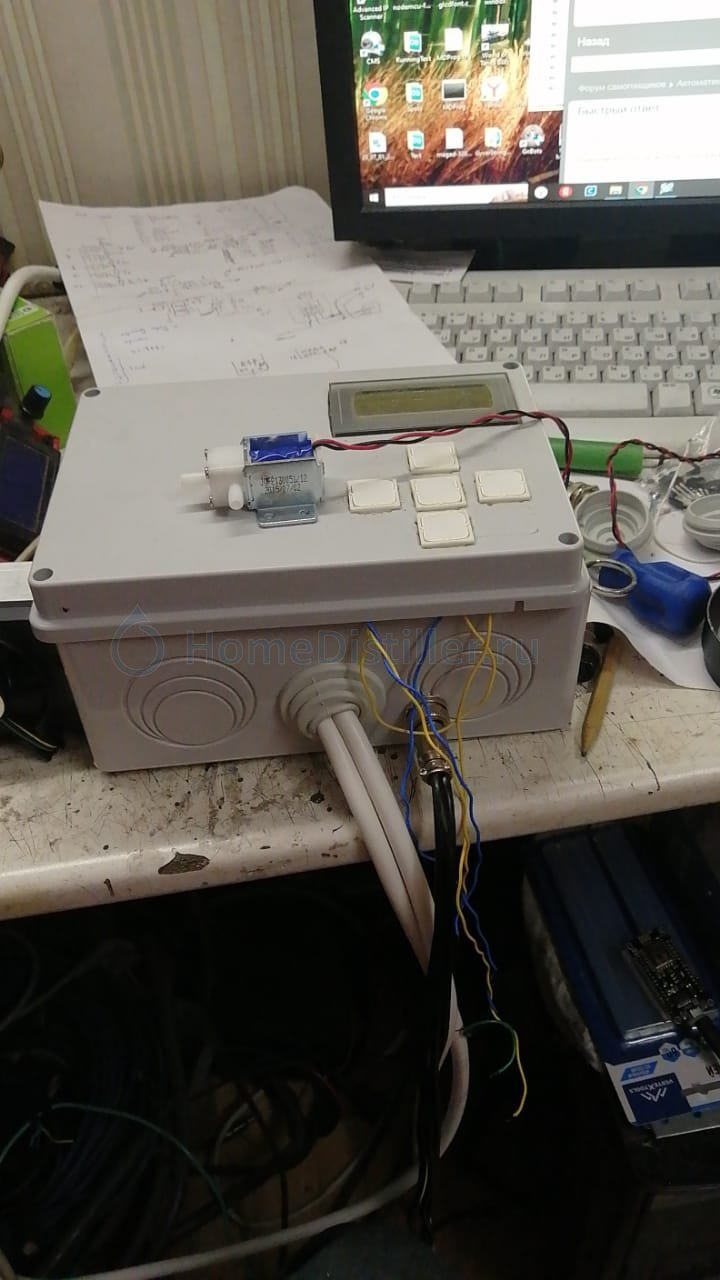

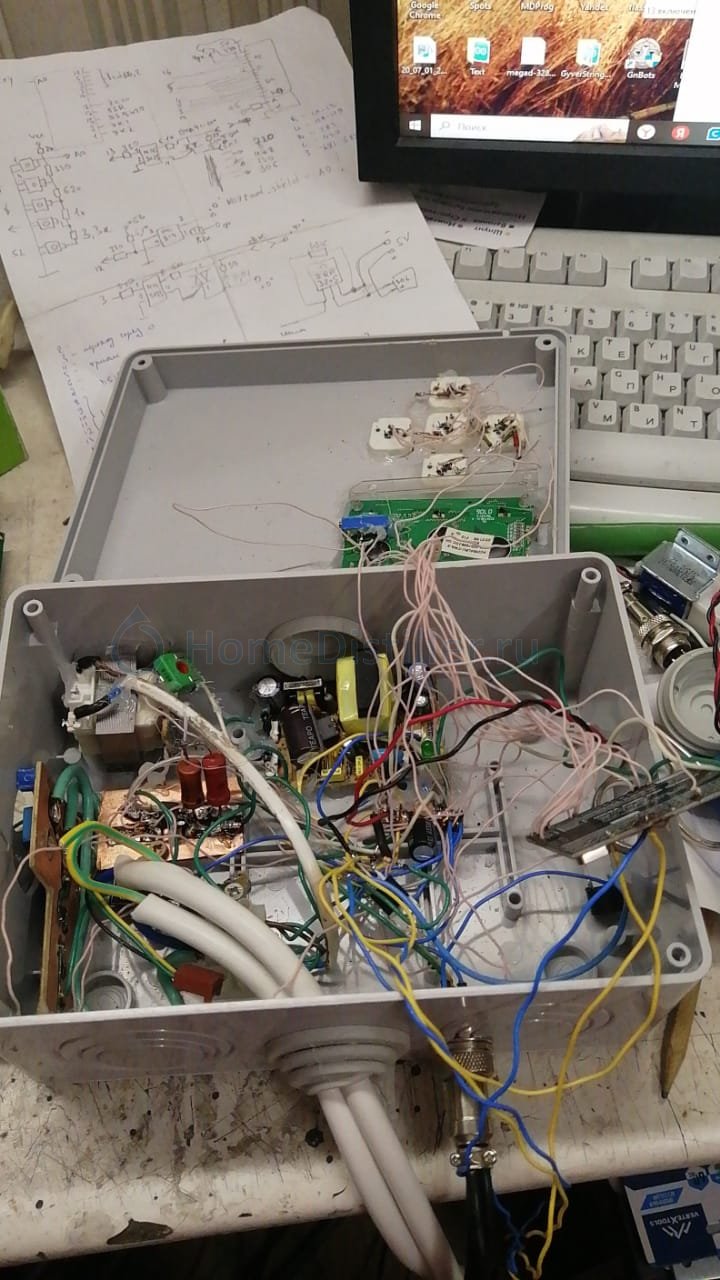

Добрый день! Собрал автоматику, обкатал. Уважаемый Phisik прошу выдать ключик ESP_ID 9EDFF41640EF. Спасибо.

Собрал автоматикуAsd1445, 22 Марта 25, 16:22

Классная коробка для самоделок, подскажите название.
По размещению УЗО решение не очень. Сторож при тестировании отключает УЗО, надо будет открывать крышку и включать УЗО еще раз.

Классная коробка для самоделок, подскажите название.a-antipin, 23 Марта 25, 14:14

Привет! Корпус пластиковый ЩМПп 300х200х130мм УХЛ1 IP65 IEK.

По размещению УЗО решение не очень. Сторож при тестировании отключает УЗО, надо будет открывать крышку и включать УЗО еще раз.a-antipin, 23 Марта 25, 14:14

Была мысль вырез сделать и приподнять. Но пока некогда. На самом деле если узо сработало, надо разбираться и открывать придется ящик, а в штатном режиме туда лазить не приходится.
Еще надо фальшпанель сделать.

Дошло дело до esp8266, esptools раньше не пользовался (обычно прошиваю arduino IDE).Подключаю esp все по инструкции два файла, ввожу адреса, com порт определился, нажимаю прошить, в логах пишет com порт занят. Не понятно куда копать, пробовал разные версии esptool - одно и тоже. А .ino нет, я так понимаю по коммерческим соображениям. Подскажите как прошить?

Подскажите как прошить?smirnoffk, 29 Марта 25, 09:24

ESP8266Flasher, flash_download попробуй. Можно попробовать обновить прошивальщик. На разных портах. На моем компе, ESP не прошилась, прога не видит девайс, на соседском без проблем, опробовали оба прошивальщика.

Все получилось на другом компе😄 спасибо всем!

Добавлено через 3дн. 3ч. 18мин.:

Прошу уважаемого Phisik выдать ключик. ESP ID: FD920216405E

Добавлено через 3дн. 11ч. 38мин.:

Нашел онлайн прошивальщик ESPWebTool, все прошилось, работает и не надо ничего устанавливать (ну кроме драйвера ch340)
Если кому надо пользуйтесь.Ссылки пока не могу отправлять.

Добавлено через 2мин.:

Поставил клапана 5 вольт, подключил через полевик, буду тестировать, правда сечение там 5мм. Надо пробовать, потом отпишусь.

Уважаемый Phisik прошу ещё раз выдать ключик навернулась ЕСПшка! Новая ESP ID: 48B4C816405E

Добавлено через 14ч. 32мин.:

Уважаемый Phisik прошу ещё раз выдать ключик навернулась ЕСПшка! Новая ESP ID: 48B4C816405EIndus, 19 Апр. 25, 13:49

Отвечаю :

Уважаемый Phisik прошу ещё раз выдать ключик навернулась ЕСПшка!Indus, 19 Апр. 25, 13:49

Отвечаю ув.Phisikу В личку ответить не могу(сообщений мало) ESPшка, и EEprom в Arduino Mega 2560, в моей автоматике скорее всего навернулась из-за китайского припоя!питание на 12 вольт, минус образовались микротрещины ! Всё работало пока не начал подстраивать резистор тока .Видимо образовалась трещина и пошло поехало . Первая сдулась Mega 2560 EEprom . На следующий день еспшка нагрелась как утюг и замолчала. Вывод паяйте нашим ПОС16

Добавлено через 7мин.:

Поздновато!Но всех православных со христовым воскресением ,Всех благ

Добавлено через 3мин.:

Спасибо большое за ключик. И ещё раз всех с праздником .XB

Решение проблемы отображения кириллицы на LCD 2004 без встроенной поддержки
Приветствую всех! Хочу поделиться решением проблемы с отображением кириллических символов на LCD дисплее 2004, который изначально не поддерживает русский язык.

Исходная ситуация:

Дисплей 2004 подключен через интерфейс I2C
Отсутствует встроенная поддержка кириллицы
Требуется отображение русского текста
Решение:
Для реализации отображения кириллицы на таком дисплее рекомендуется использовать библиотеку LiquidCrystal_I2C_Cyrillic. Эта библиотека специально разработана для работы с кириллическими символами через интерфейс I2C.

Важные особенности:

Максимальное количество кириллических символов на экране - 8
Остальные символы (латиница, цифры, спецсимволы) отображаются без ограничений
Библиотека полностью совместима с подключением через I2C
Рекомендации по использованию:

Установите библиотеку LiquidCrystal_I2C_Cyrillic в среду разработки
Подключите библиотеку в вашем скетче
При выводе текста учитывайте ограничение в 8 кириллических символов на весь экран
Для остальных символов можно использовать стандартный вывод
Надеюсь, это решение поможет всем, кто столкнулся с необходимостью отображения русского текста на LCD 2004 без встроенной поддержки кириллицы.

Коллеги день добрый. Использую автоматику уже более трех лет. Все работало идеально. Большая благодарность Бенгуру и Физику.
Месяц назад заменил роутер на Kenetic и поменял название сети. После этого не вижу автоматику в Web ни в телефоне, ни в ноутбуке. Подскажите (или ткните ссылку на форуме) что делать. С уважением, Игорь.

Подскажите (или ткните ссылку на форуме) что делать. С уважением, Игорь.taigor, 08 Июня 25, 12:13
