Маленькие хитрости

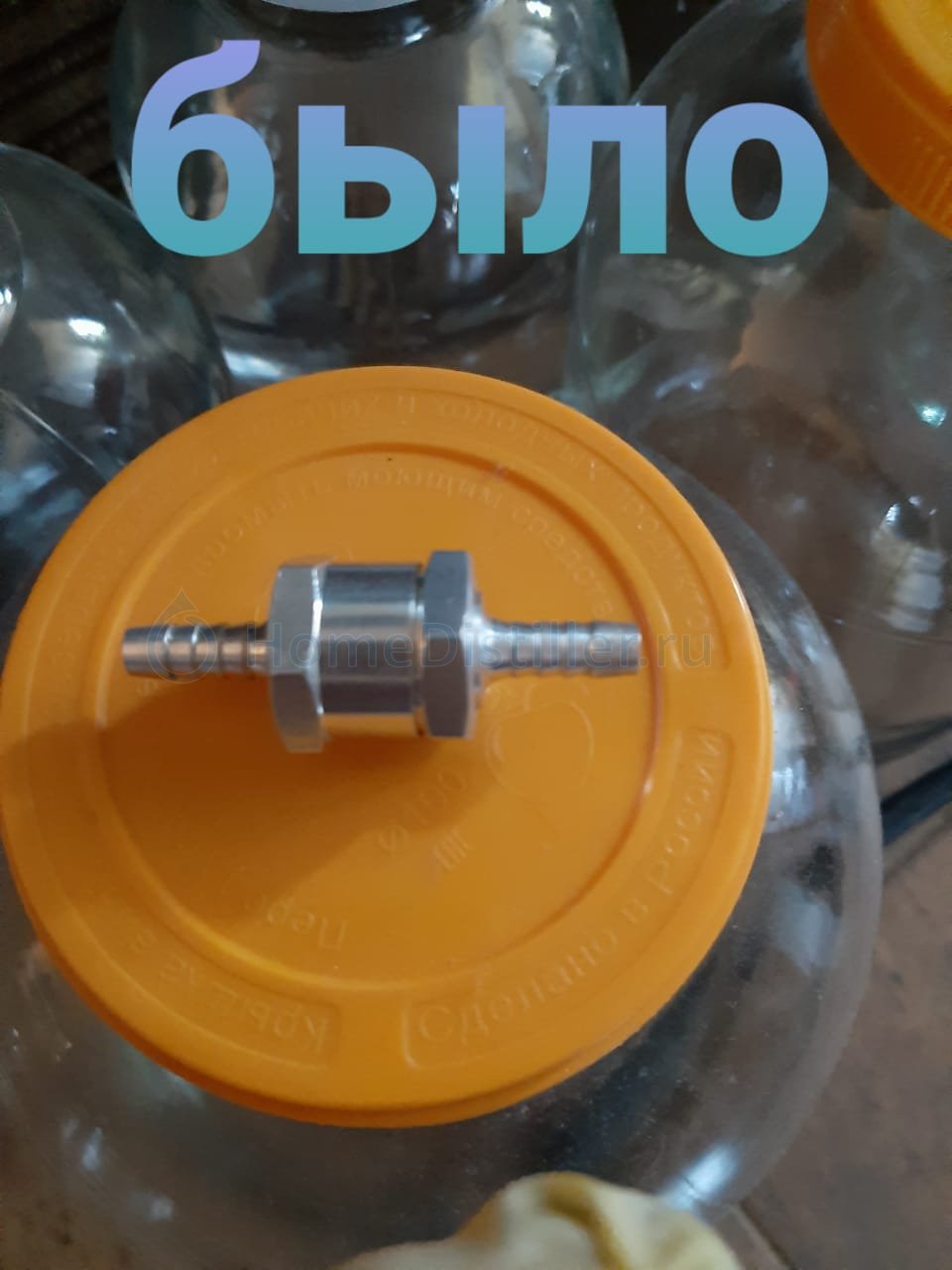

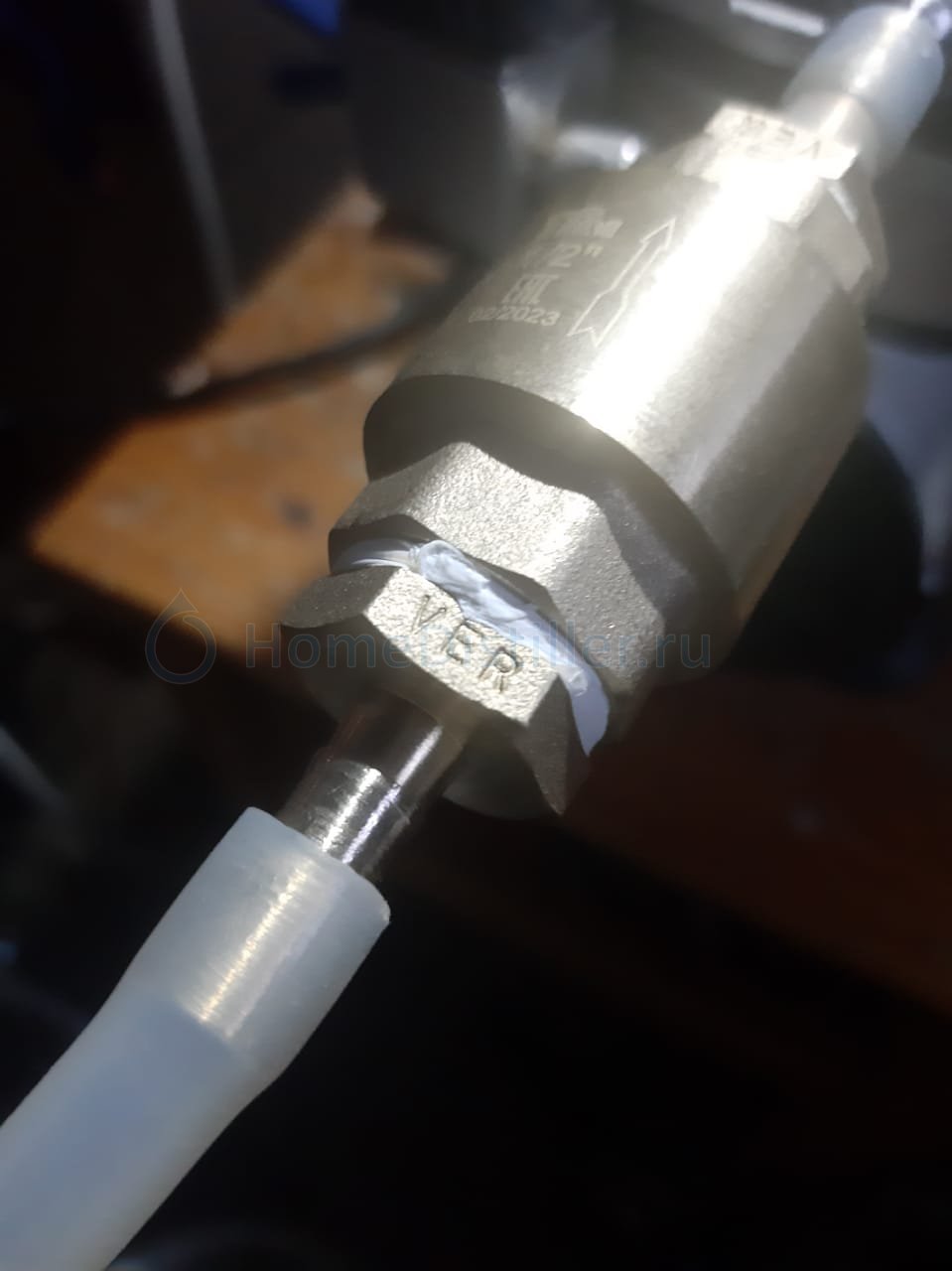

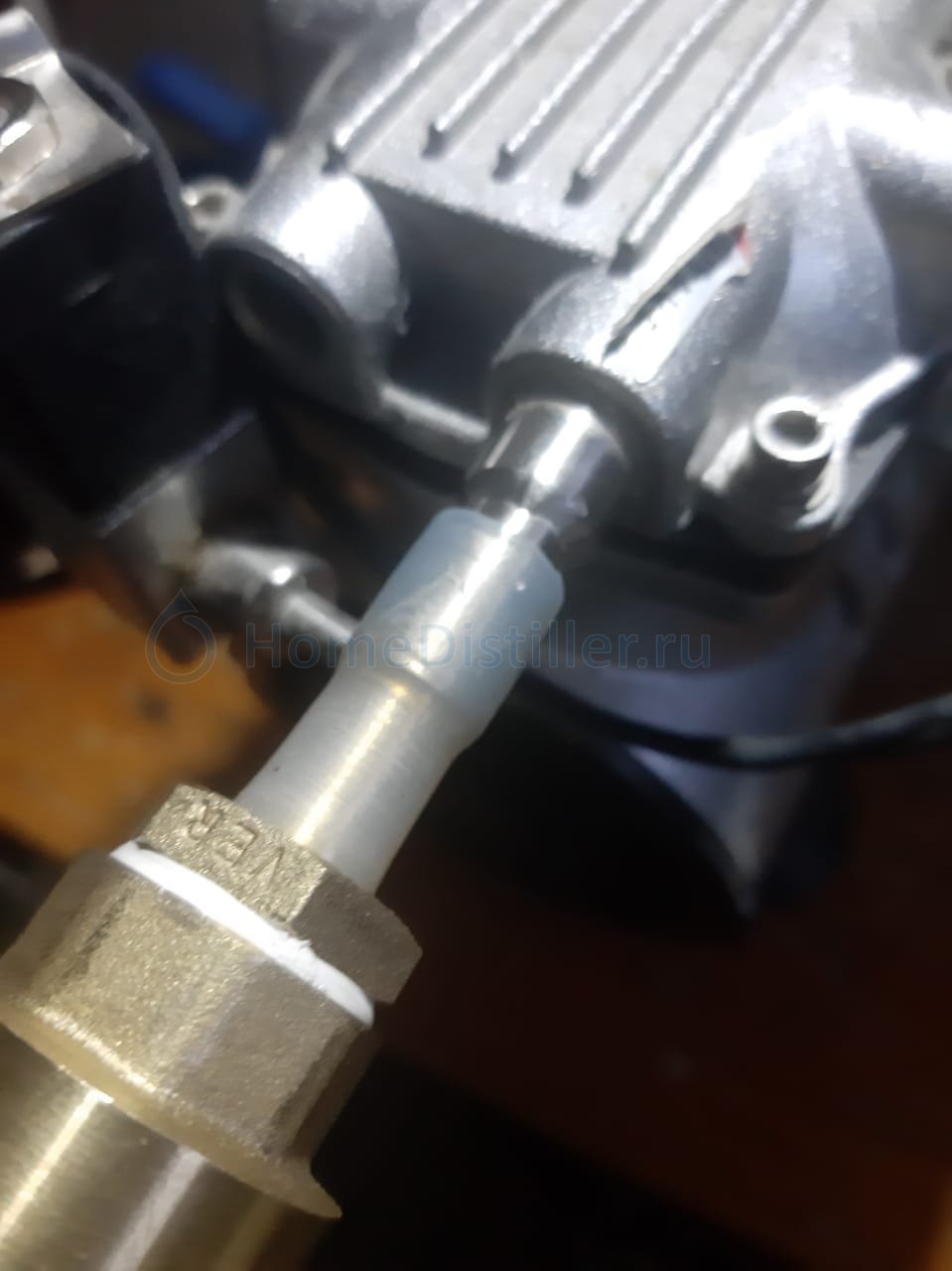

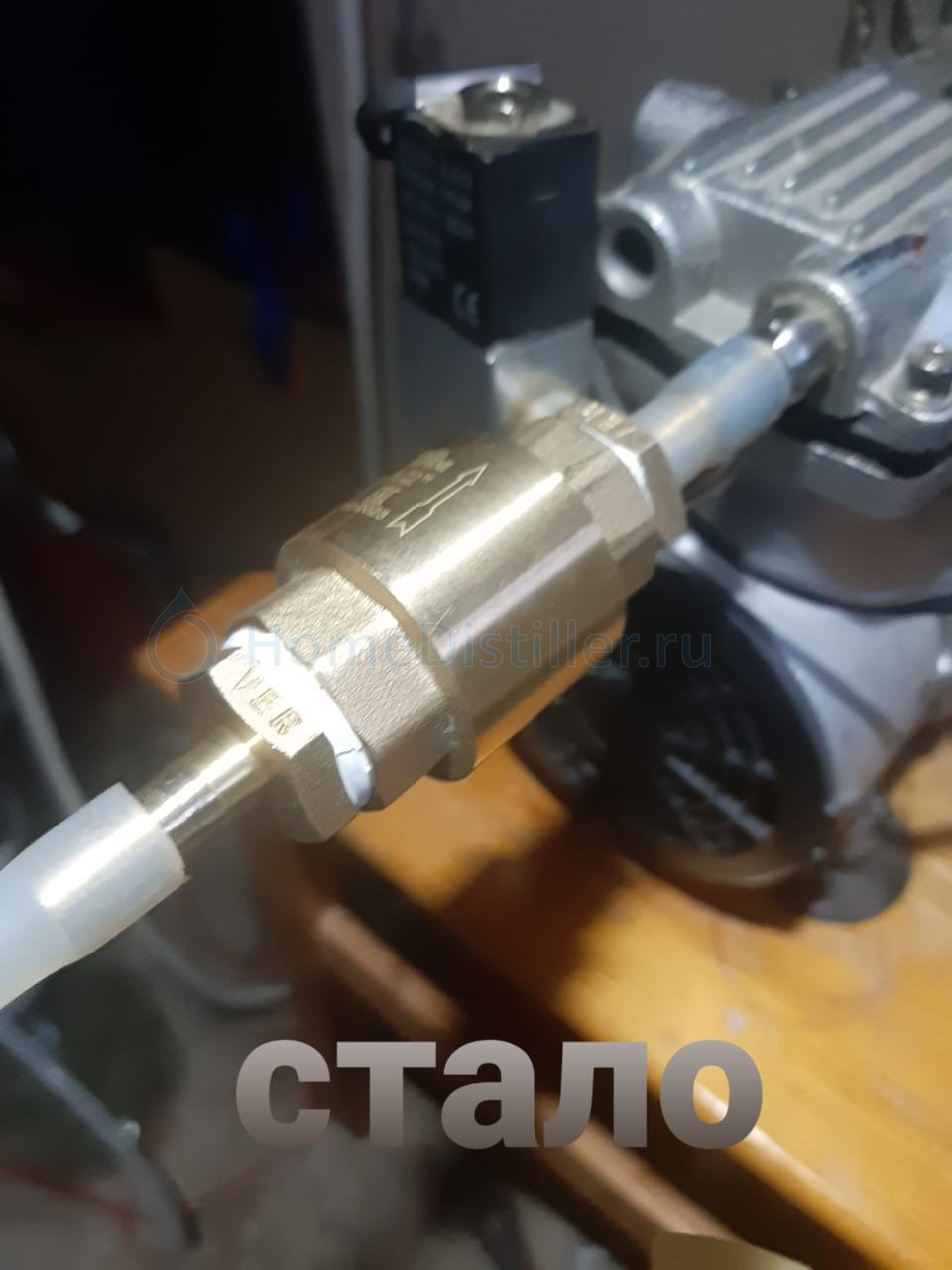

В общем зае... меня одно устройство в дополнение к вакуумному насосу. Долбанный обратный клапан. Он исправно отработал свои 3 года. Потом я вставил кусочек в 1,5 мм силиконового шланга подобранного под диаметр пружины. Чтобы прокладка внутри клапана имела меньший ход движения. Даже купил китайские пробойники, чтобы сделать самому из силикона. Можно было и вынять с тонкого шприца резинку... но не сложилось. Кардинально. Заменил нах. На обратный клапан медный водопроводный 1/2 ВР-12 ВР 295р. Взял два штуцера перехода на шланг 9мм-1/2 НР по 130р. Всё скрутил на фумку. Основательно. Носики штуцеров на шланг уменьшил закрепив в дрель и сточив напильником до 8 мм диаметра. С обоих сторон. Носик что выход с надетым кусочком в 3 см силиконовой трубки запихнул внутрь нержовой трубки на насосе. Сидит где-то см 2 внутри. Не качается. И шланг герметизирует соединение без хомутов. Надо поставить уголок. Чтобы жидкость не скапливалась внутри обратного клапана. Или перед ним буферную ёмкость. Емкость точно поставлю позже. А уголок как найду...
Проверил в работе. Всё круто. Надеюсь надолго. Созрел заменить глушитель насоса. На такой же клапан с сеткой. В сетку можно запихать что нибудь рыхлое. Типа кусок мочалки для мытья посуды. Вытащить и разобрать механизм. Оставив корпус и сетку. Переходник подобрать и клапан побольше по размеру. Тот что есть в комплекте с насосом, пару раз намок и писец ему...😂
Пользуйтесь! Себе во благо..

Положь колдобину со стороны загогулины и два разА дергани за пимпочки.
Опосля чего долбани плюхалкой по кувыкалке и, кады чвокнет, – отскочь дальшее, прикинься ветошью и не отсвечивай. Потому как она в энто время шмяк тудыть, сюдыть, ёксель-моксель, ёрш твою медь... Пш-ш-ш! – И ждешь пока остынет. Остыло – подымаесся, вздыхаешь. Осторожненько вздыхаешь, про себя, шобы эта быдла не рванула! И бегишь за угол за пол-литрой. Потому как пронесло! (С) Задорнов

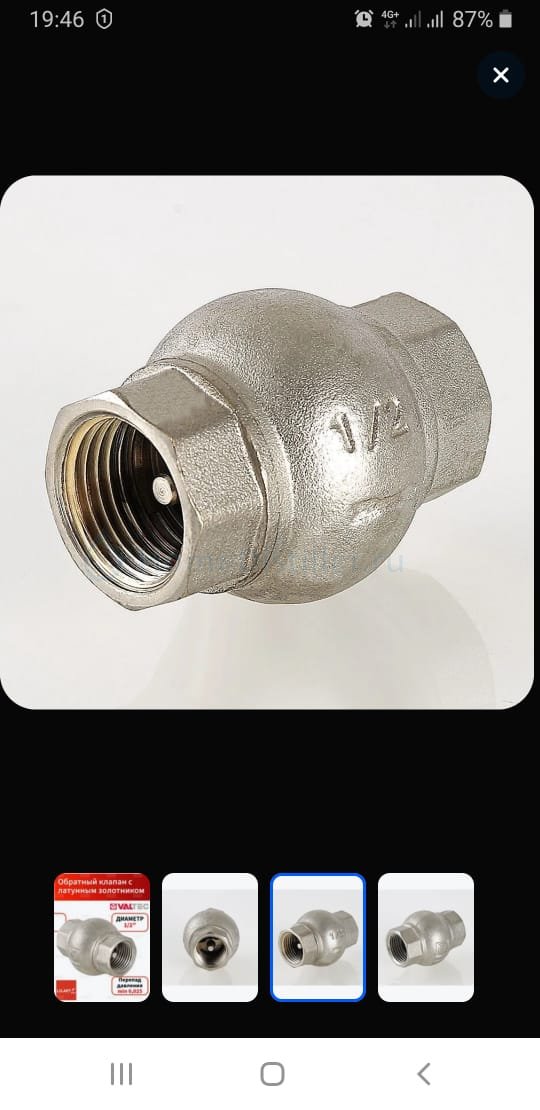

Белый клапан, камера сверху шарик.
Обратный клапан VT 151 допускается использовать в установках холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана. Клапан может устанавливаться в любом положении (гидравлические характеристики не меняются) и не имеет трущихся поверхностей. Корпус, шток и золотниковая тарелка выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Благодаря этому клапан допускается применять в системах с рабочей температурой до 130 °C. Сферическая форма золотниковой камеры обеспечивает большую, чем у цилиндрических клапанов, пропускную способность. Номинальное рабочее давление клапана VALTEC VT 151 – 25 (Ду 1/2") и 16 (Ду 2") бар. Минимальное рабочее давление – 0,05 бара. Минимальный перепад давления открытия клапана – 0,025, закрытия – 0 бар (закрывается от пружины). Присоединительная резьба – внутренняя/внутренняя.

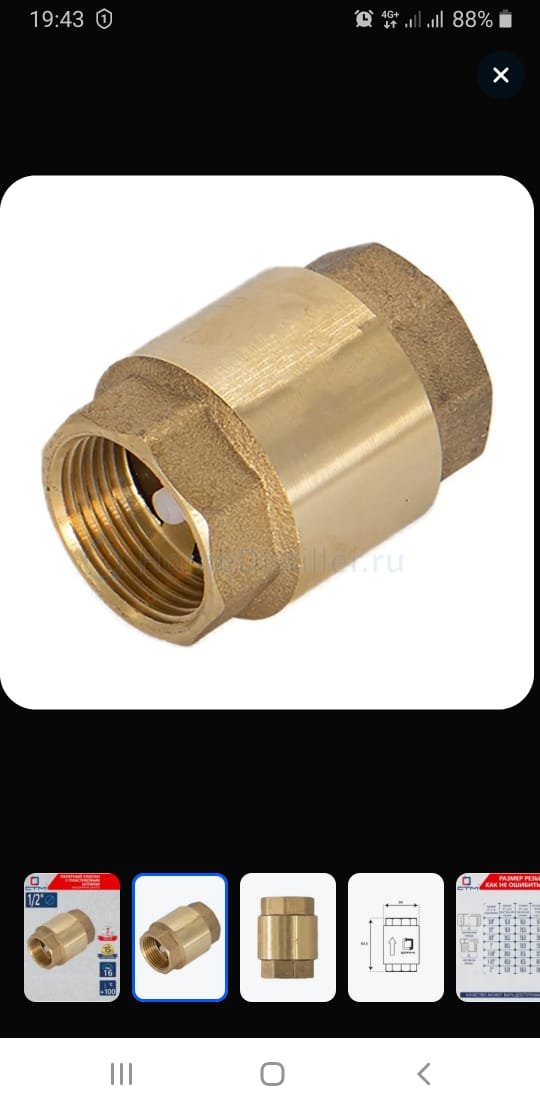

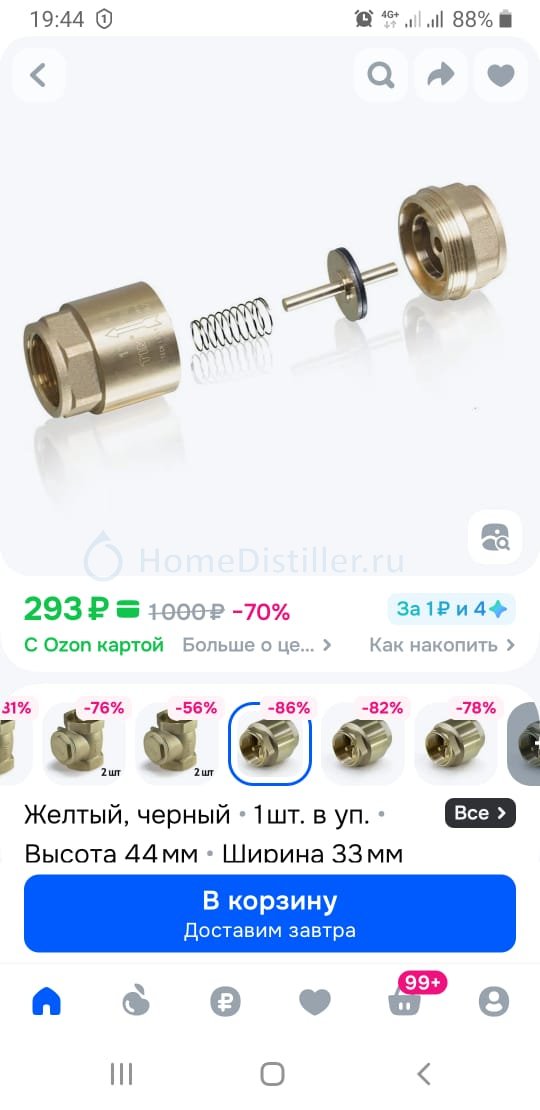

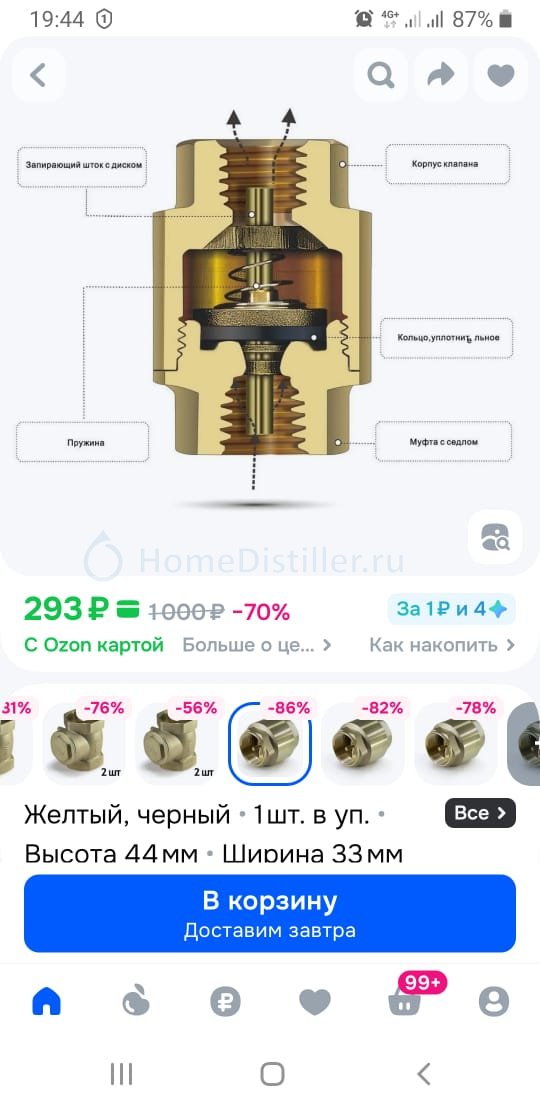

Медный клапан, камера цилиндр.
Клапан обратный с металлическим штоком 1/2" вн. / вн. TIM JH-1010std .
Клапан обратный пружинный предназначен для установки на гидравлических и пневматических трубопроводных сетях и пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана).В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, не агрессивные к материалу клапана.
Клапан можно устанавливать в вертикальном, горизонтальном положениях и под наклоном. Также качество обработки материалов и следование всем санитарно-гигиеническим правилам позволяет использовать эти обратные клапаны в системах питьевого снабжения.
Для подобных обратных клапанов присущи качество и надежность. То есть они производятся из латуни, которая не поддается вымыванию цинка, с небольшим содержанием свинца, что повышает ресурс функционирования предмета. Пружина обратных клапанов сделана из нержавеющей стали, обеспечивающая повышенную устойчивость к коррозии. Надежное действие изделия и отсутствие опасности заклинивания запорного диска гарантируется при помощи латунного затворного диска, на который не оседает грязь.
....(для горячей и холодной воды), отопления, сжатого воздуха и жидких углеводородов. Используется клапан обратный для погружного насоса в скважине, для стиральных, посудомоечных машин и других бытовых приборов, для нагревательных приборов, на стояках квартир, для котлов отопления. Обратный клапан для насоса монтируется в любом положении, а направление потока рабочей среды указано стрелкой на корпусе. Корпус и золотниковый механизм (шток, верхняя и нижняя тарелки) обратного клапана изготовлены из высококачественной горячепрессованной латуни и имеет никелированное покрытие.
Максимальное давление 16 Бар.
Температурный режим -20 + 100 С
Min рабочее давление 0.05
Min перепад давления открытия клапана 0.025
Min перепад давления закрытия клапана

makar123, Может ты будешь ответственней подходить к выбору тем для своих опусов?

Урий, в чём проблема. У меня фото не выкладываются с телефона. Грузятся, показывает количество байт и красный ноль в итоге. Висит название и т.д. а наполнения типа нет. Нажатие сохранить коммент, приводит только текст. Фото, скрины и т.д. нет. Вот ты дежурный модератор. Помог бы разобраться, что за дела... я бы не писал вёдрами. Пару фоток и готово. У клапана по центру отверстия. Когда пар или жидкость попадает в шланг, его корпус заполнится жидкостью. Писал необходим уголок. Чтобы всё стекало в насос. Уголок сегодня заказал. Даже два. Могу дать озоновскую ссыль.
Посмотри ссыль что давали форумчане хотябы пару лет взад. Большей частью не т страницы, переход на главную. И т.д. а в песнях ссыль на видео та же картина. Закрыт ресурс. Ютубнулся об асфальт.
Вывод нужны фото. Инструкции и характеристики. Теже гарантии что от 3х или пяти лет. Чтобы было понимание, что предлагается. Пружина внутри клапана нержа. Не нае.. в первый месяц. Есть ли замена механизма. И прочая хрень. Вот тебе точно обратный клапан по барабану. А владельцам вакуумных насосов нет.
Вопрос в том что поход в сантех магазин решает эту проблему с покупкой, сборкой и установкой. Ну час, плюс доехать дойти-вернуться. На месте существования. И походу железяка в качестве неплоха получилась. Малость дороже. Массивнее. Но работает. И это главное.
Но если модератор настаивает чтобы я не писал больше.. так нет вопросов. Я писать не буду... вот фото Сергей поможет выложить и писец...

Обратный клапан на вакуумный насос от makar123

sersaz, Спасибо!
