Автоматика Самогоныч II

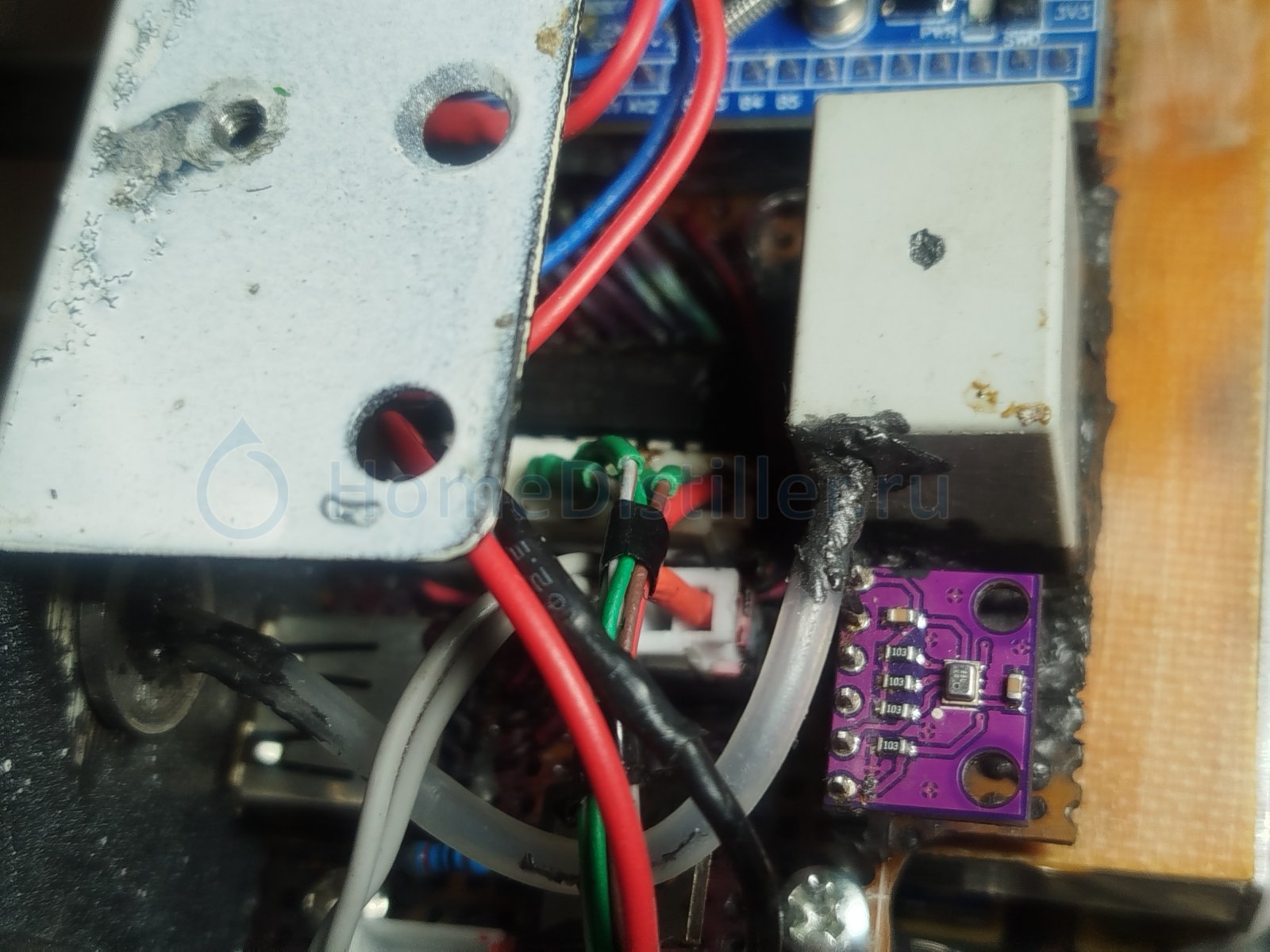

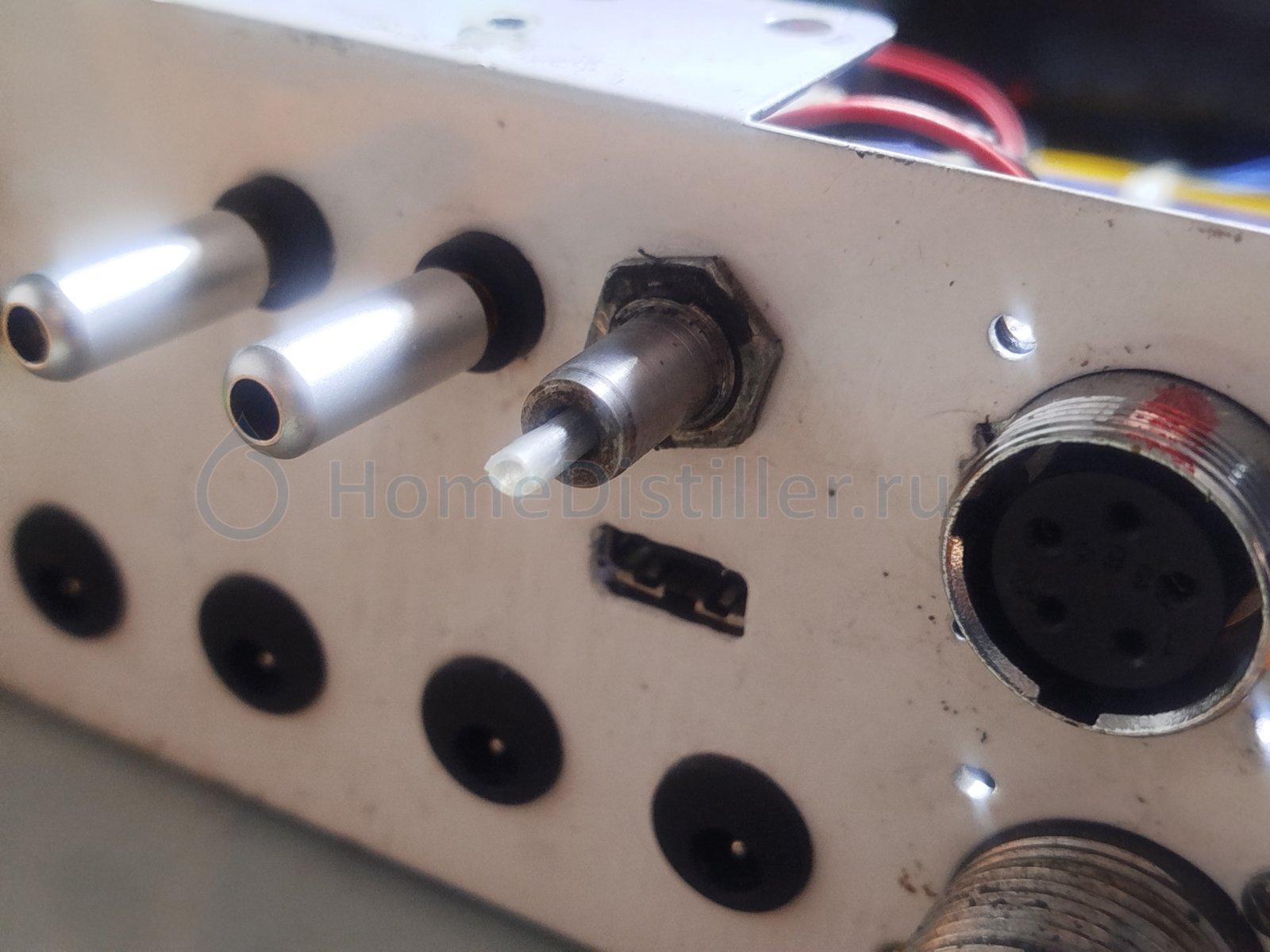

Это корпус от микрухи. Трубка из неё вклеена от капельницы 4мм. Переходит в переходник м10-1мм. Сам переходник 8мм. Ставится на плату с помощью герметика. Если надо выложу фотку.

>>> Полезные мелочи с AliExpress

Я эту имел в виду

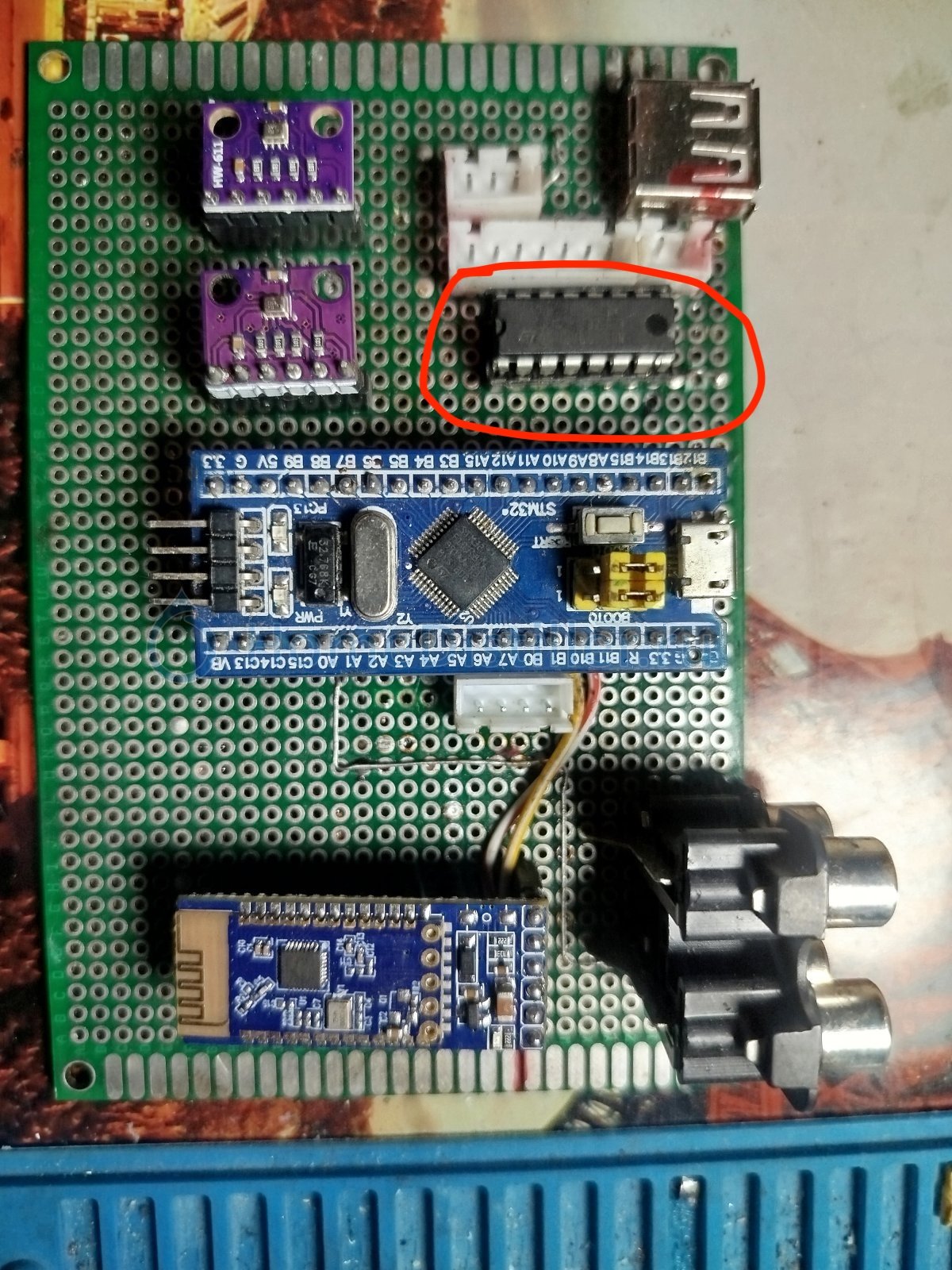

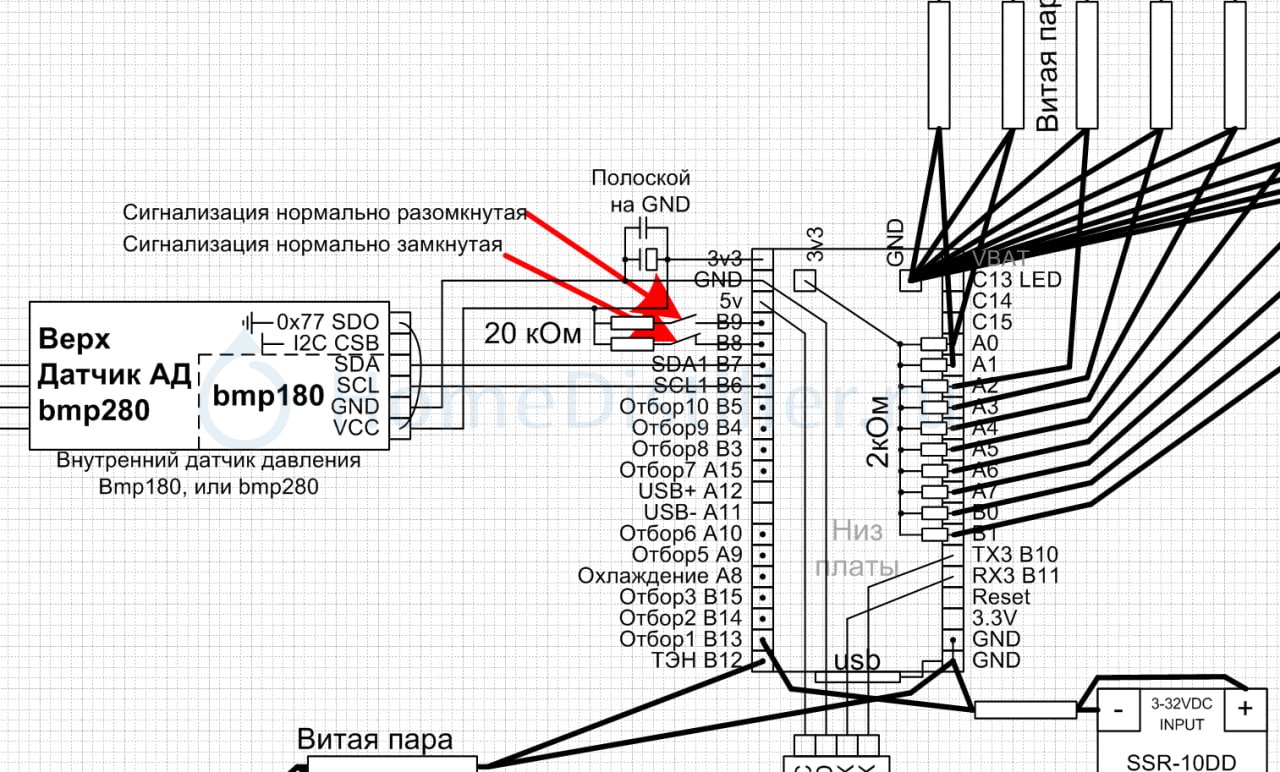

Нет. две одинаковые рядышком bmp280 датчики давления куба и атмосферного давления. А это ULN2003A, Матрица из семи транзисторов Дарлингтона, 0.5А Управляют клапанами обора и твёрдотельном реле.

Что-то у меня не получилось ULN2003 использовать. Там как-то по хитрому открытие идет, не питания, а земли. В итоге один клапан нормально работает, а если два клапана одновременно, то начинают друг другу мешать. Наверное я что-то неправильно делал.

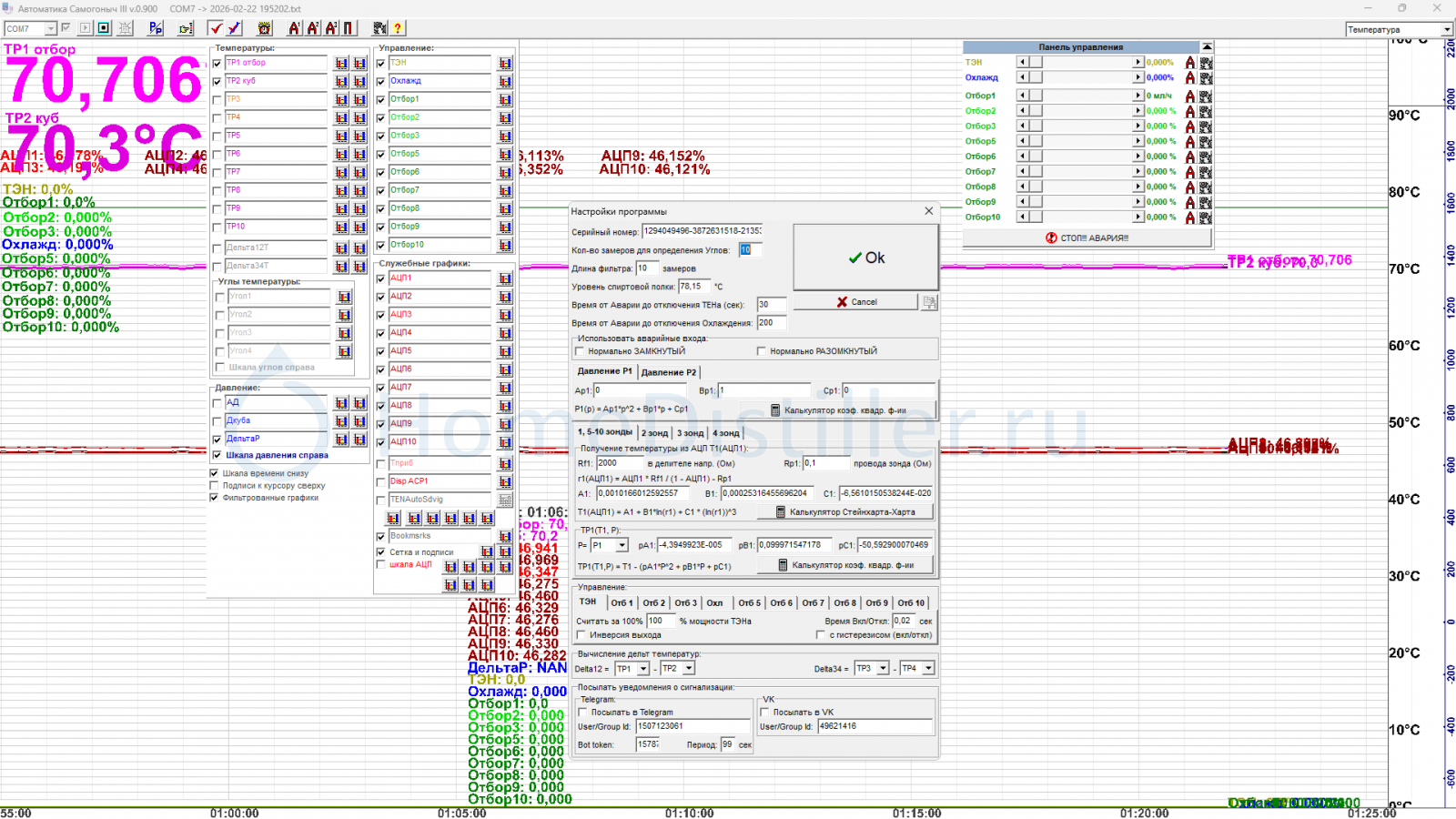

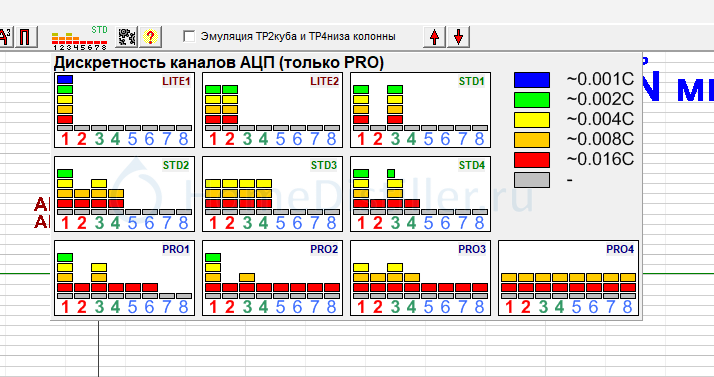

v0.830

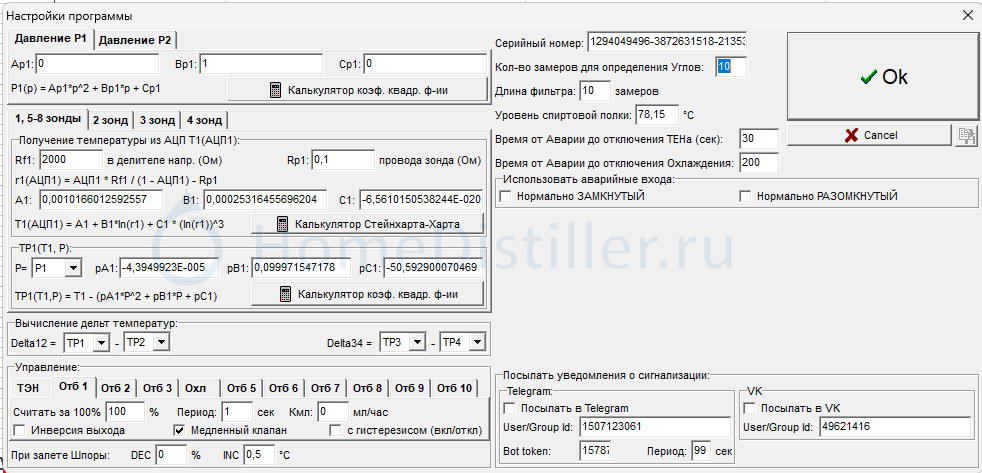

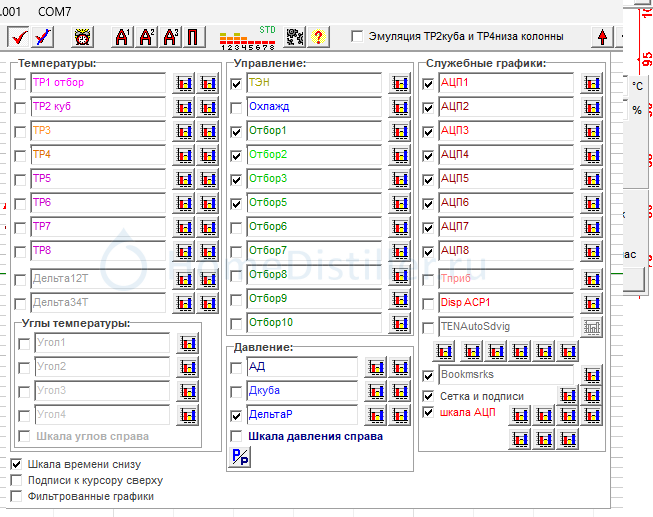

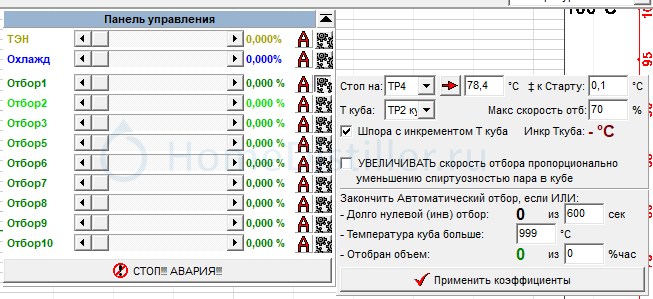

- Убраны Инверсия, Гистерезис и Период из панелей управления в Настройки в раздел управления.
- Туда же добавлена галочка Медленный клапан для работы клапана не по Брезенхему, а стандартно с периодом ШИМа не менее 1сек (только с новой прошивкой 0.830).
- Исправил ошибку, когда отбор принимал значения скорости от 0 до 100% в зависимости от Т, а потом срезался Макс скоростью отбора. Теперь отбор принимает значение от 0 до Макс скорости отбора линейно от Стопа до Старта.
- Добавил инверсию сигнала ТЭН. Просто чтобы как у всех остальных упр выходов

v0.831
- Исправлен сброс всех выбранных каналов в Панелях управления при изменении названия любого канала
- Во всех цифровых полях автоматом "." заменяется на "," а все остальные не цифровые символы кроме "E" и "-" откидываются без предупреждения

https://cloud.mail.ru/public/r37G/dta1xHTwP

ULN2003 у меня тоже нормально не работала. Оказалось что система защиты блока питания срабатывала. Блок питания был 2А. Выход простой повесил на блок питания кондер 10000 мкф. и все 5 клапанов заработали без сбоя и проседания напряжения. Надо чтобы нормально работало помощнее блок питания. Хотя бы 3А.

v0.831Samogonich datchik, Вчера, 19:22

По ссылке в зипфайле бинарник 0.830. Очепятка?
И как понять, что у меня СТМ на 32кбита флеша? (ну нуб я в микроэлектронике)

П.С.

Оказалось чтоАлексеич17, Вчера, 20:06

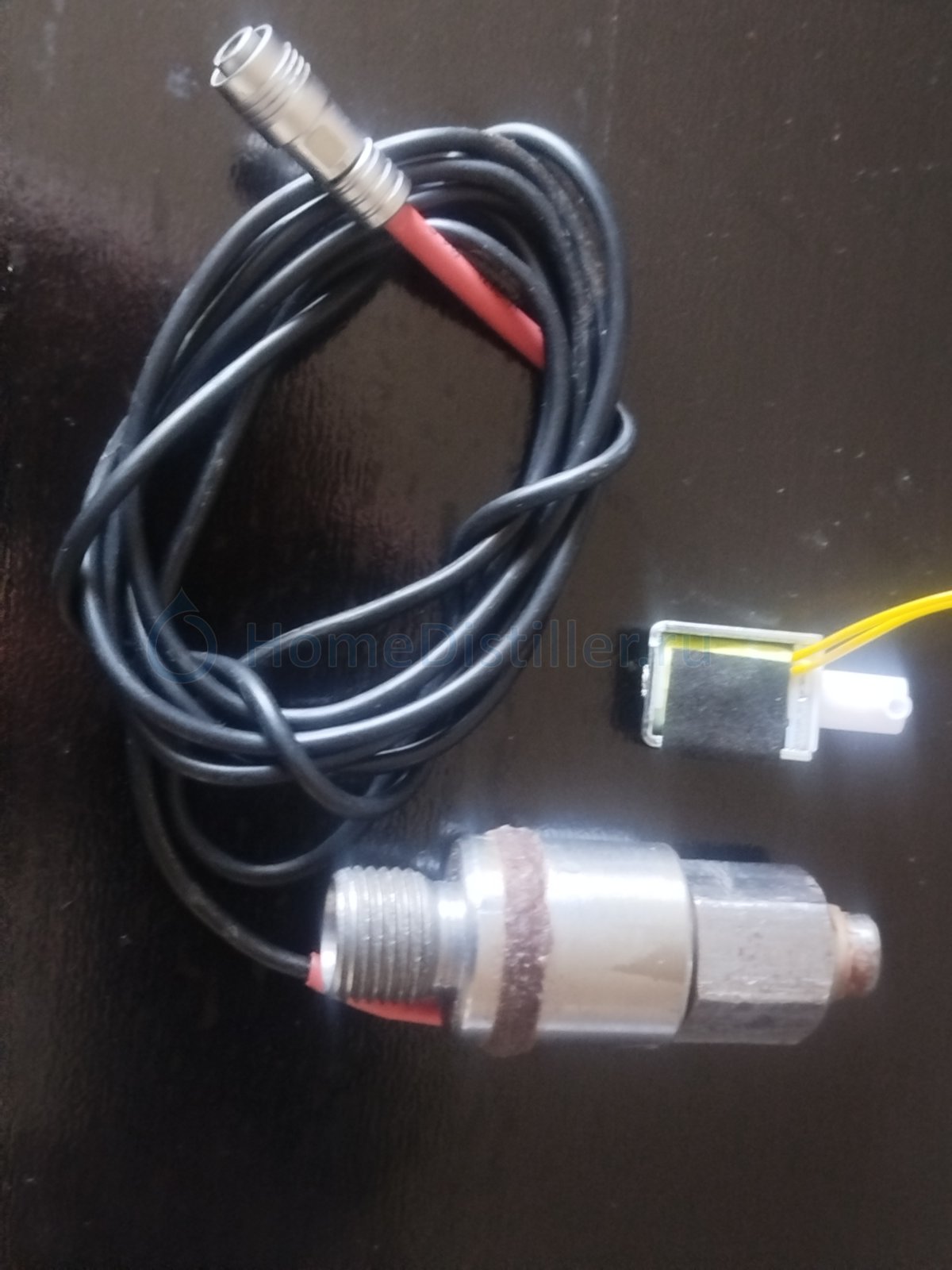

У меня клапана AR-HX на 12В на одной автоматике работают который год. Собрал ту же автоматику на других платах-такие-же клапаны не работали. Оказалось, что нужно было поднять напругу до 16-18в-и все защелкало! Только я поднял напряжение не кондером, а повышающим драйвером за копейки.

По ссылке в зипфайле бинарник 0.830. Очепятка?sachalin-1, Вчера, 21:40

Всё правильно. Прошивка последняя версия 0.830

Всегда использовал STM32F103C8T6 - 64кб флешь

Конденсатор не поднимает напряжение а сглаживает пульсации. Работает как быстрый аккумулятор. Я указал емкость 10000 мкф. 16 вольт.По этому защита у БП на 12 Вольт не замечала резкие перепады тока. Обычно 12 В. релюшки или клапана я проверяю на БП и занижаю напругу до гарантированного срабатывания. Обычно это 7.5 вольта. Плюсы- малые токи тихая работа не так сильно слышно работа клапана. И практически не греются. Клапан AR-HX наверное не 12 в. а на 24 в. С Китаем работал очень долго и знаю что они могут прислать. Как только подписываешь сними контракт присылают проверенное и отличного качества.

Конденсатор не поднимает напряжение а сглаживает пульсации.Алексеич17, Вчера, 22:29

Как конденсатор увеличивает напряжение:

и занижаю напругуАлексеич17, Вчера, 22:29

В автоматике это реализовано программно.

Если надо выложу фотку.Алексеич17, Вчера, 14:31

Выложи пожалуйста
