Автоматика Самогоныч II

Или https://aliexpress.ru/item/33010401389.htmlsachalin-1, 05 Янв. 26, 23:25

у меня такой, на автоматике отбора, тоже, клапаном управляет.

>>> Полезные мелочи с AliExpress

прошу дать дней десять, потом отпишусь, что получилось.Джонни Д, 05 Янв. 26, 21:05

Что-нибудь получилось ?

comrad, да, файлы для печати мне помогли сделать, платы уже заказаны на производстве, как приедут проверю и уже напишу. Обещали 3-4 недели с доставкой в СПБ.
Не хочу заранее рекламировать, от ошибок никто не застрахован, + Китай все таки Китай...

Не помню, можно ли выкладывать ссылки на телеграмм канал. Как бы меня не отправили за это на переаттестацию знаний правил форума.
Здесь на форуме в теме за много лет накопилось куча полезной информации. Сложно будет это всё перенести в телегу. Тем более там автоматом удаляются старые сообщения, и со временем пропадет много чего важного. Но конечно оперативнее будет общаться в телеге. Поэтому сделал группу и накидал туда несколько ключевых файлов и фотографий. Присоединяйтесь:

t.me/Samogonich_II

Пока вход свободный. Если будут лезть рекламщики и проститутки, то придется ограничить.

Vovas,

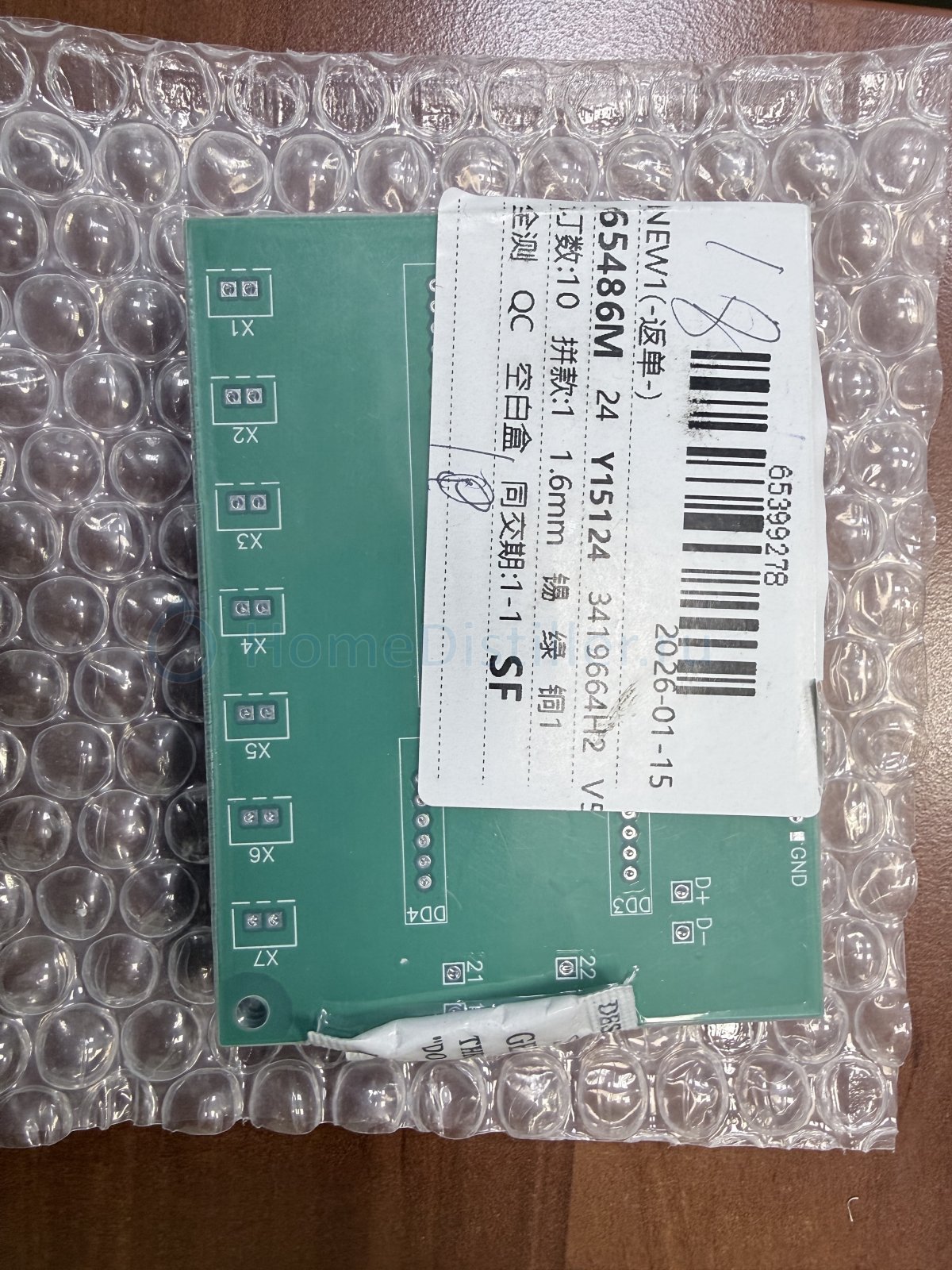

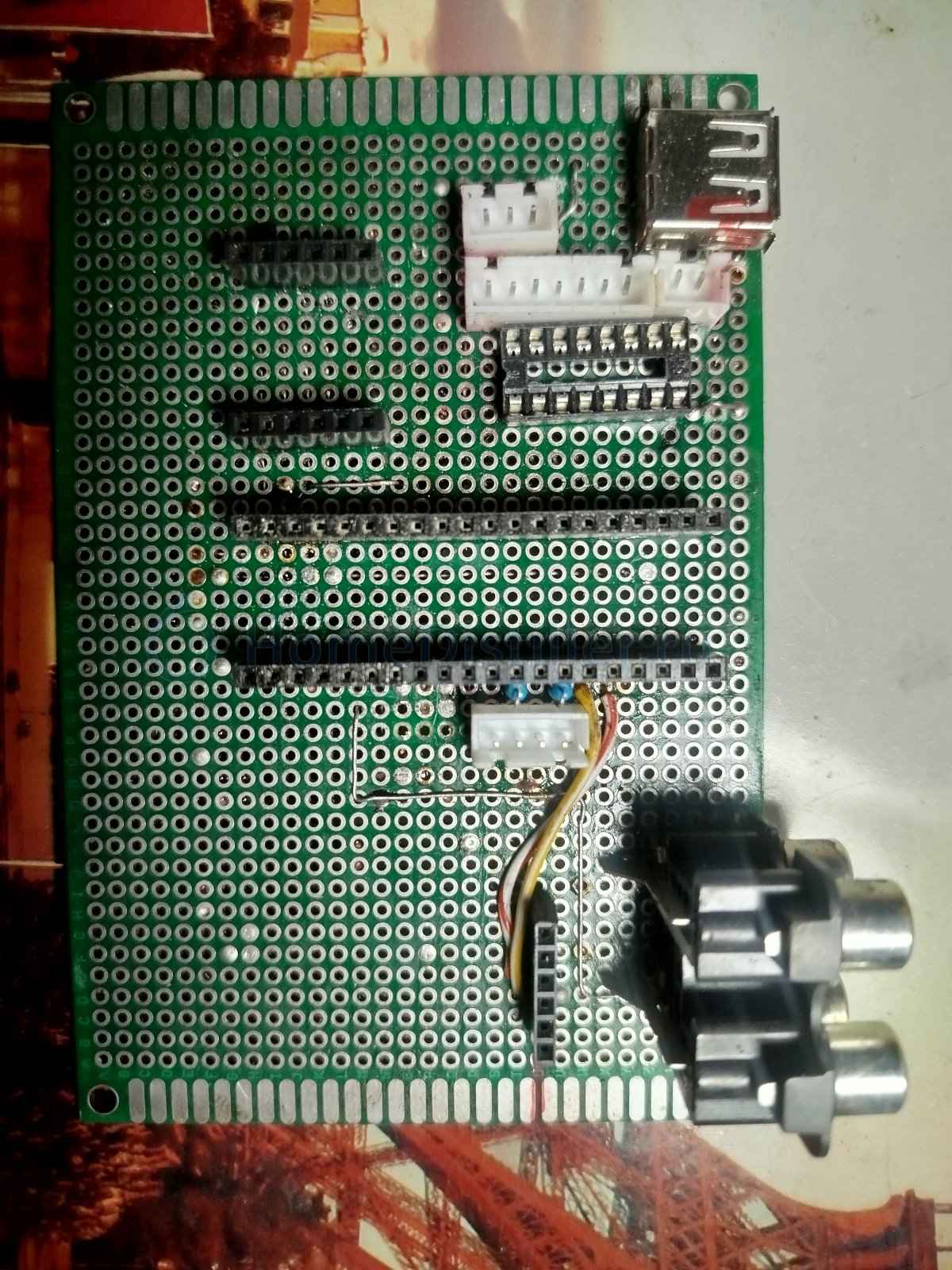

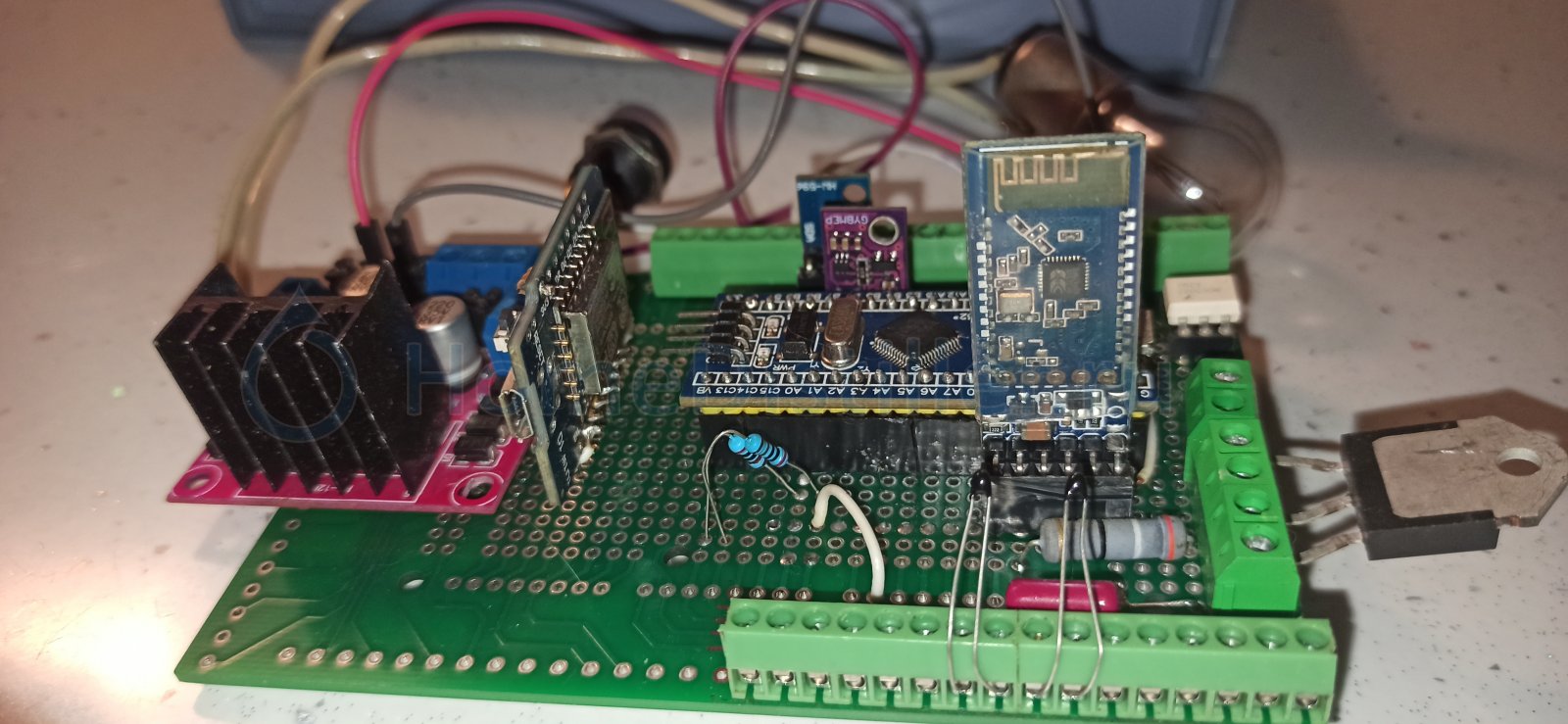

Уважаемый коллеги, платы получены, первый пробный экземпляр смонтирован, все работает!

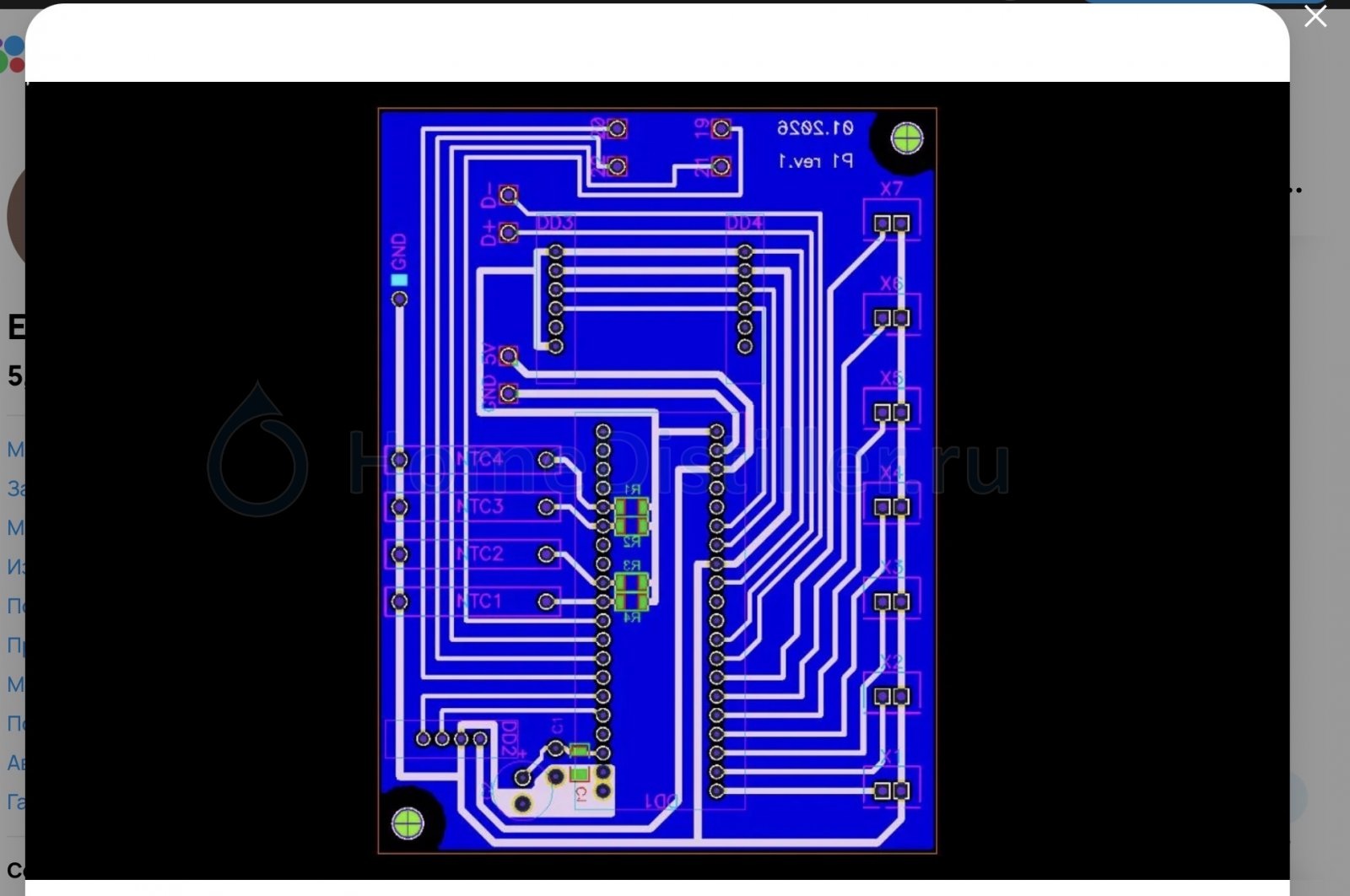

Огромное спасибо comrad за концепцию, и Александру, который совершенно безвозмездно сделал для меня гербер файл (это типа ТЗ для завода по производству плат), его на форуме нет, но вдруг прочитает))

Для тех кто желает сделать заказ самостоятельно, делюсь гербером: https://disk.yandex.ru/d/Qyqf3iQ8sGV_aA

Для тех, кто уже заказал, и не знает, как я, куда девать лишний десяток )))) (производство меньше не делает)))
- обращайтесь)))

Купить такой Самогоныч возможно?

Reriver, легко, даже цена та же, что на 1й странице, 10р. за собранный вариант.
Вопрос в комплектующих, ардуинки нужно получить у Евгения, или присылайте свои
Остальное нужно ждать из Китая... Какой-то комплект я закажу, чтобы был в прок, но пару недель ожидания возможно.

Джонни Д, а схему кто разводил, для печатанья плат?

gxtkjdjl, за основу я взял картинку комрада, а на канале Хонда клуба нашел человека, его зовут Александр , который мне помог сделать этот страшнонепонятный файл.
Потом на авито нашел тех, кто заказывает в Китае производство монтажных плат.
Потом нашел того, кто это все смонтировал красиво.

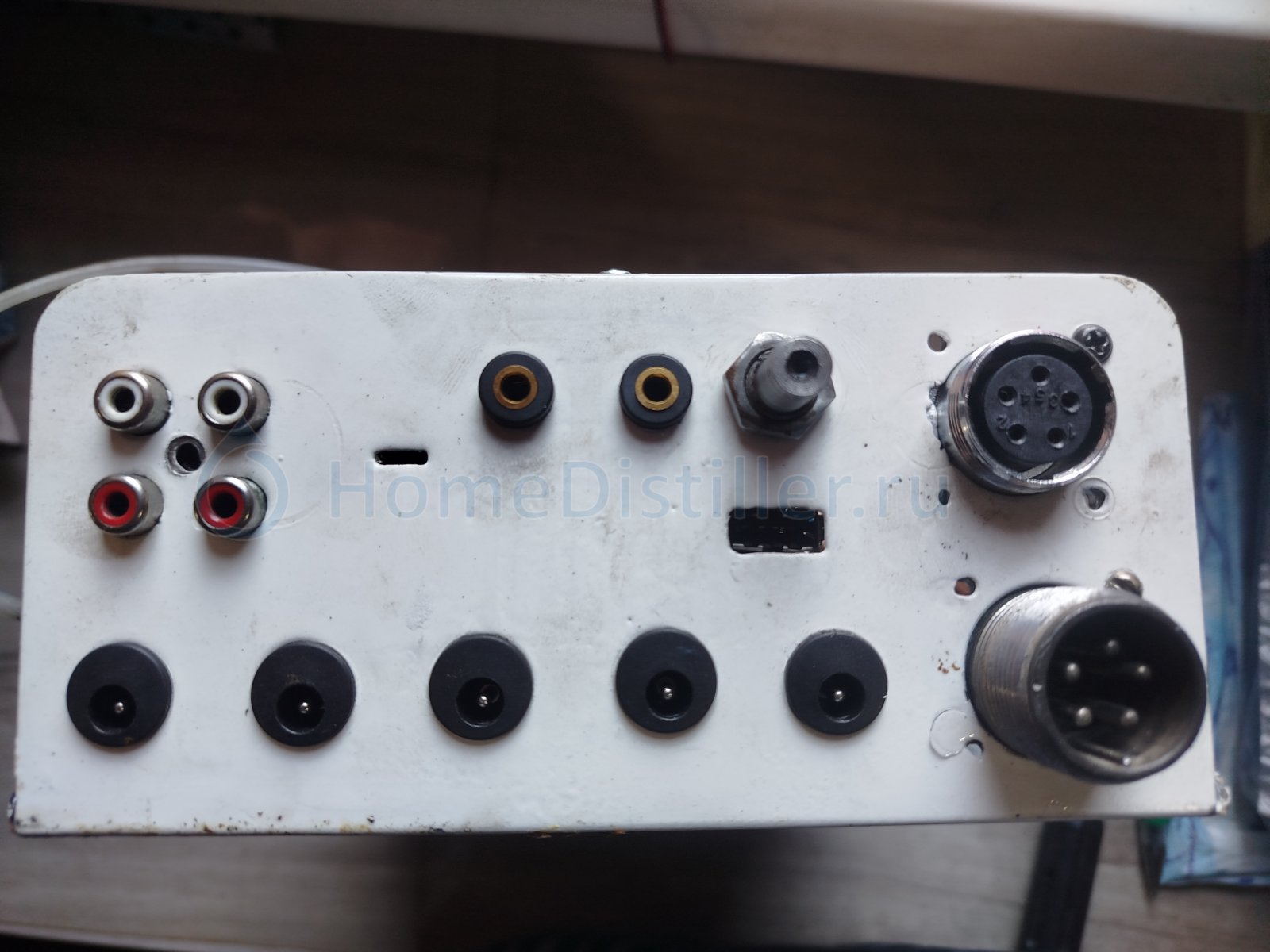

Придумал корпус, фотка будет в понедельник, нашел остальной «Хэнд мэйд»....

ардуинки нужно получить у Евгения, или присылайте свои
Остальное нужно ждать из Китая...Джонни Д, 30 Янв. 26, 21:11

Не) А так чтобы утром деньги, вечером (через пару недель) стулья возможно?

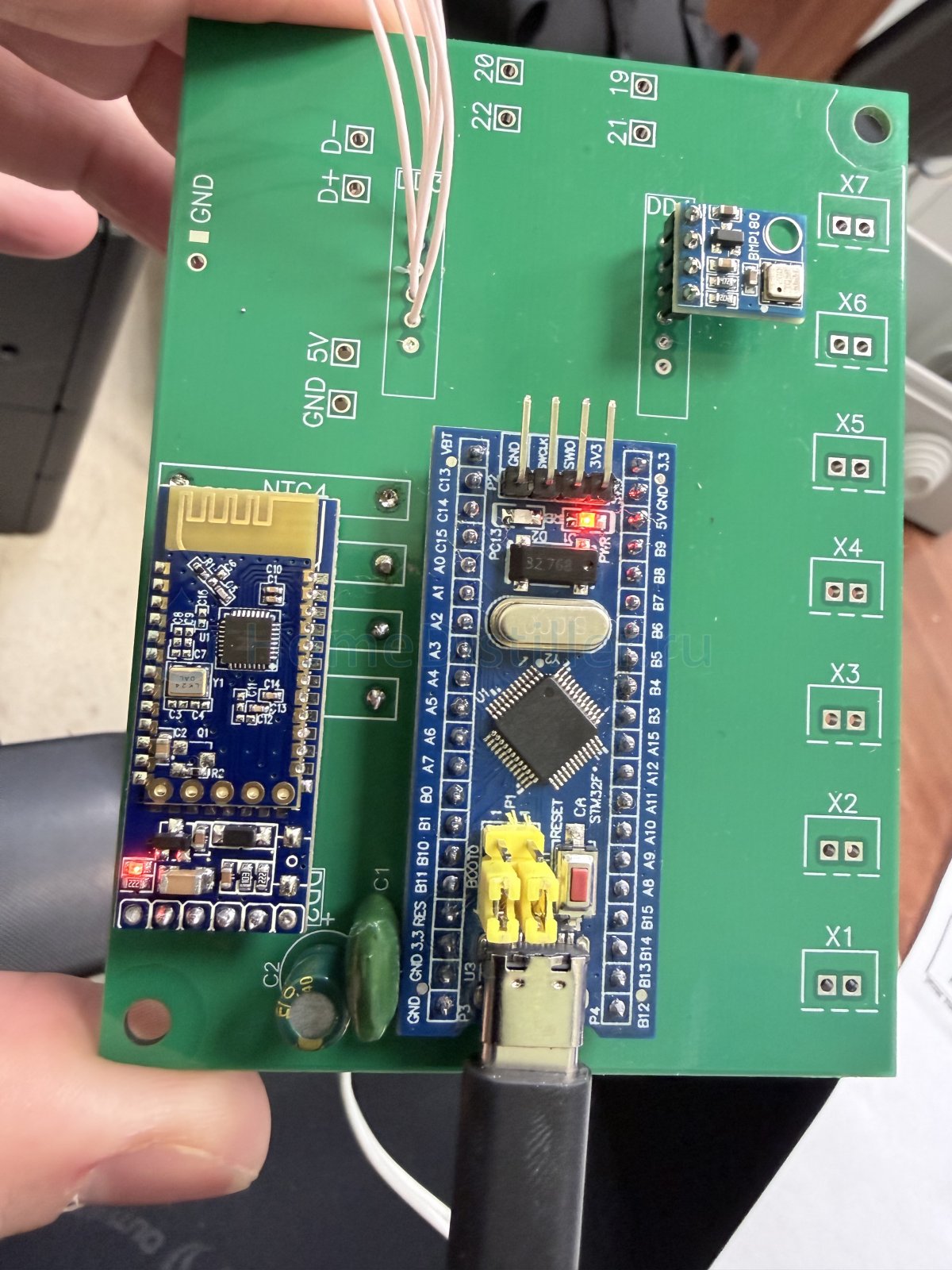

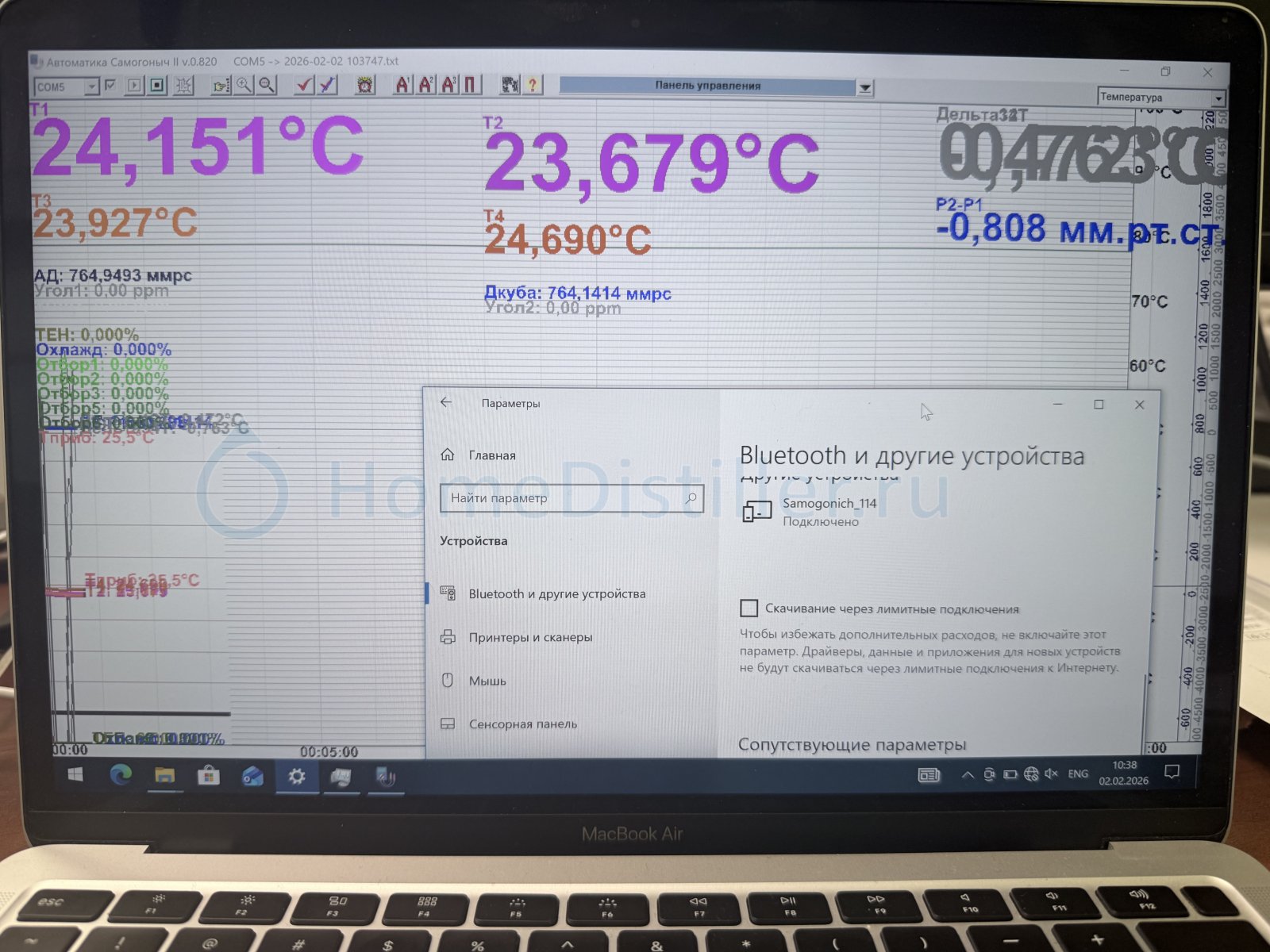

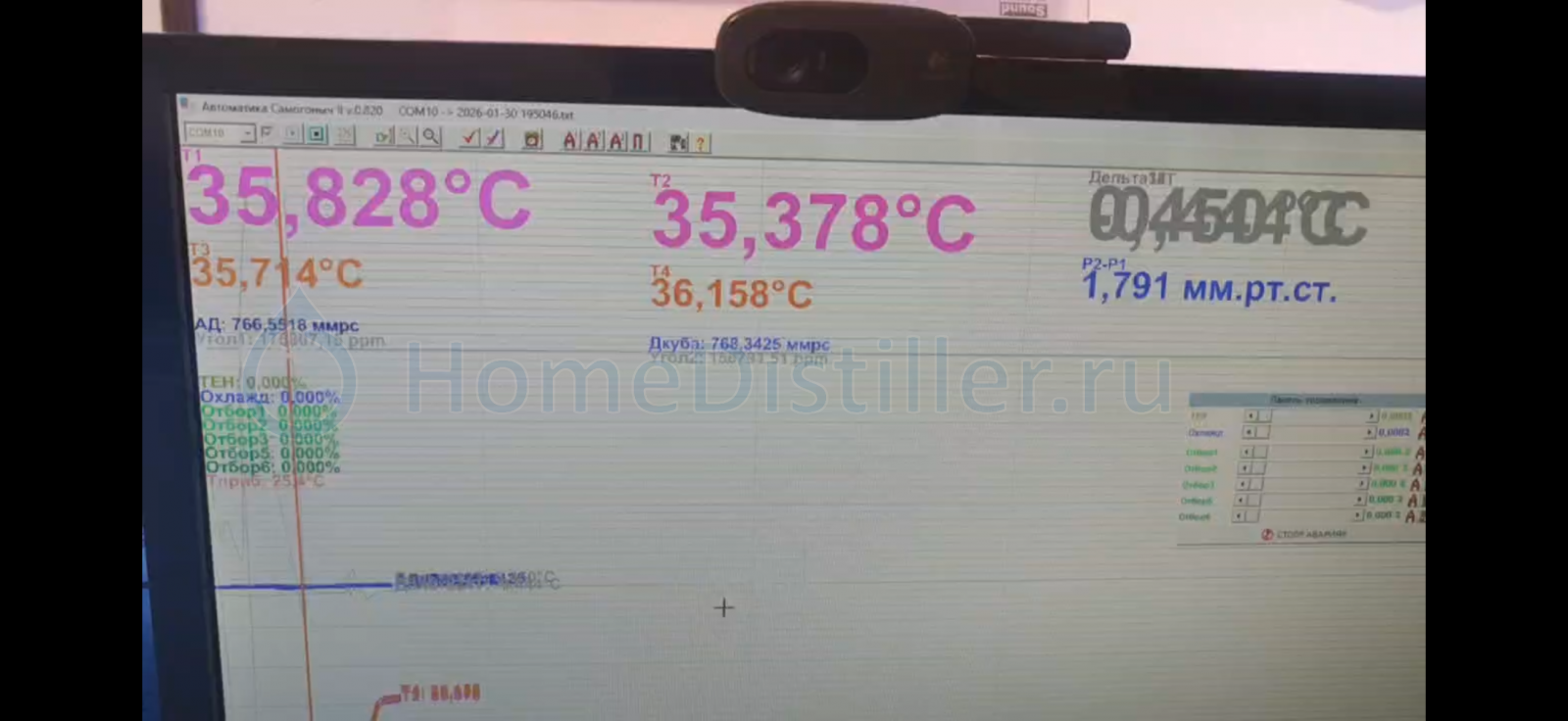

Итого, устройство смонтировано, работает исправно, по плате, трассировке, монтажу проблем не выявлено.
Цена одной платы 350 рублей, что является ее себестоимостью. Причина такой цены: когда получу положительные отзывы и, если, замечания, то конструктивные - тогда определюсь с ценой уже в версии 2.0, а сейчас моя совесть чиста.
Да и гербер я выложил для общего пользования, поэтому можете сделать все сами.

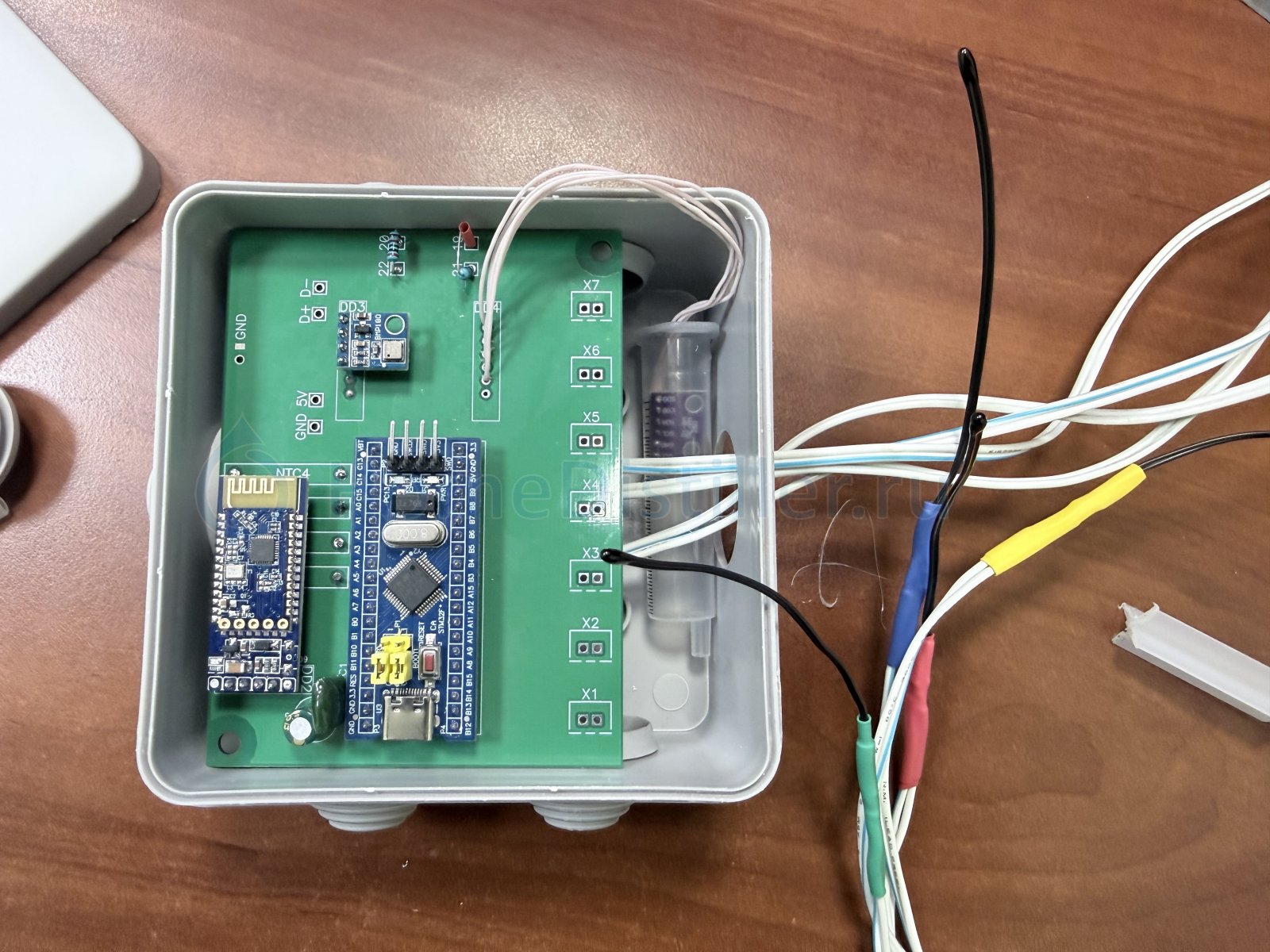

Для тех, кому нужно готовое устройство - цена 10000, исполнение - как на фото, без реле, платка идеально помещается в раздаточной электрической коробке, там же помещается все остальное.
Вариант только с блутузом, потому что другое не пробовали.
Сроки зависят от наличия комплектующих, до 2х недель. Получится сделать запас - тогда быстрее.
Кому нужно - пишите в личку.

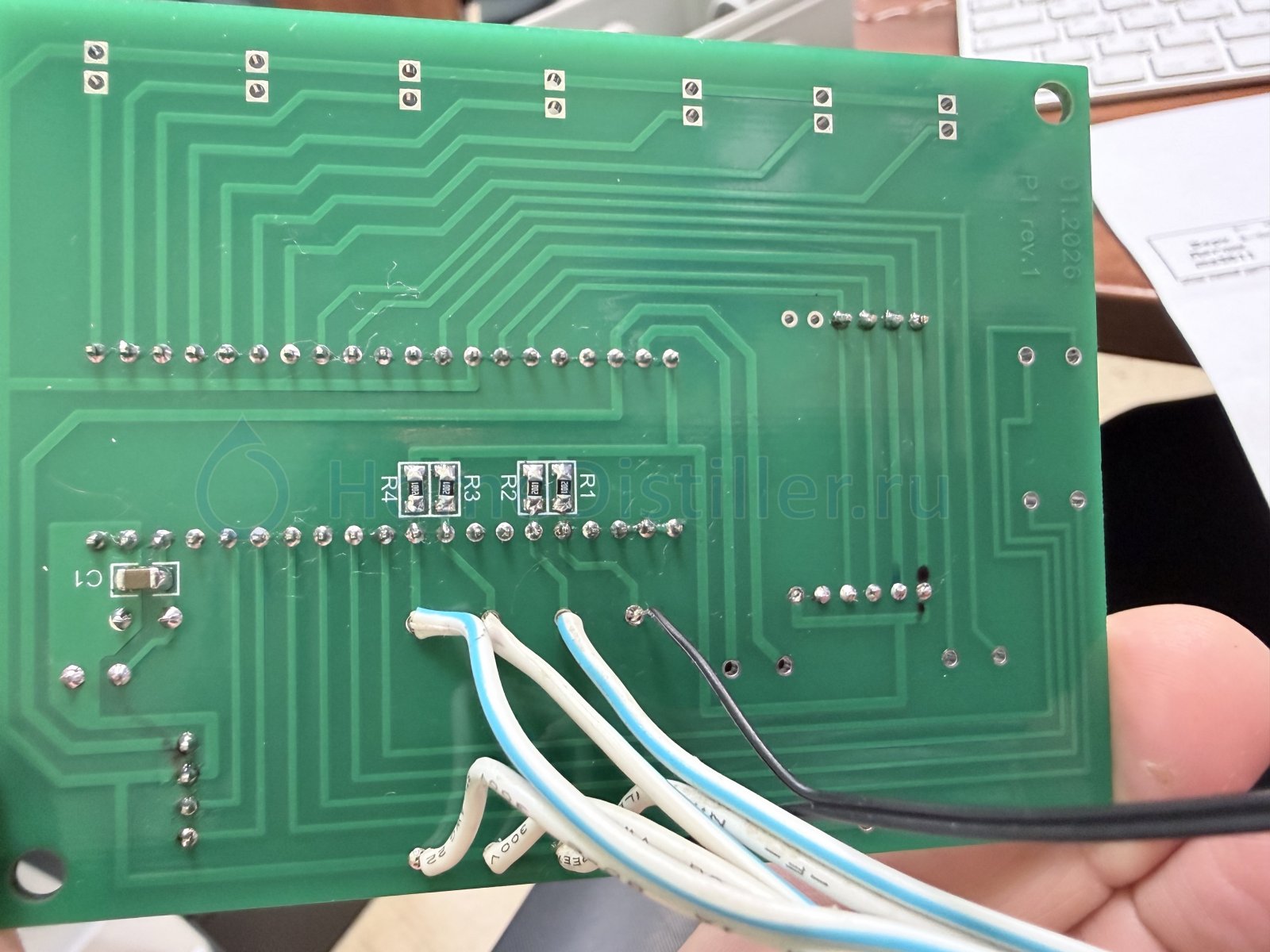

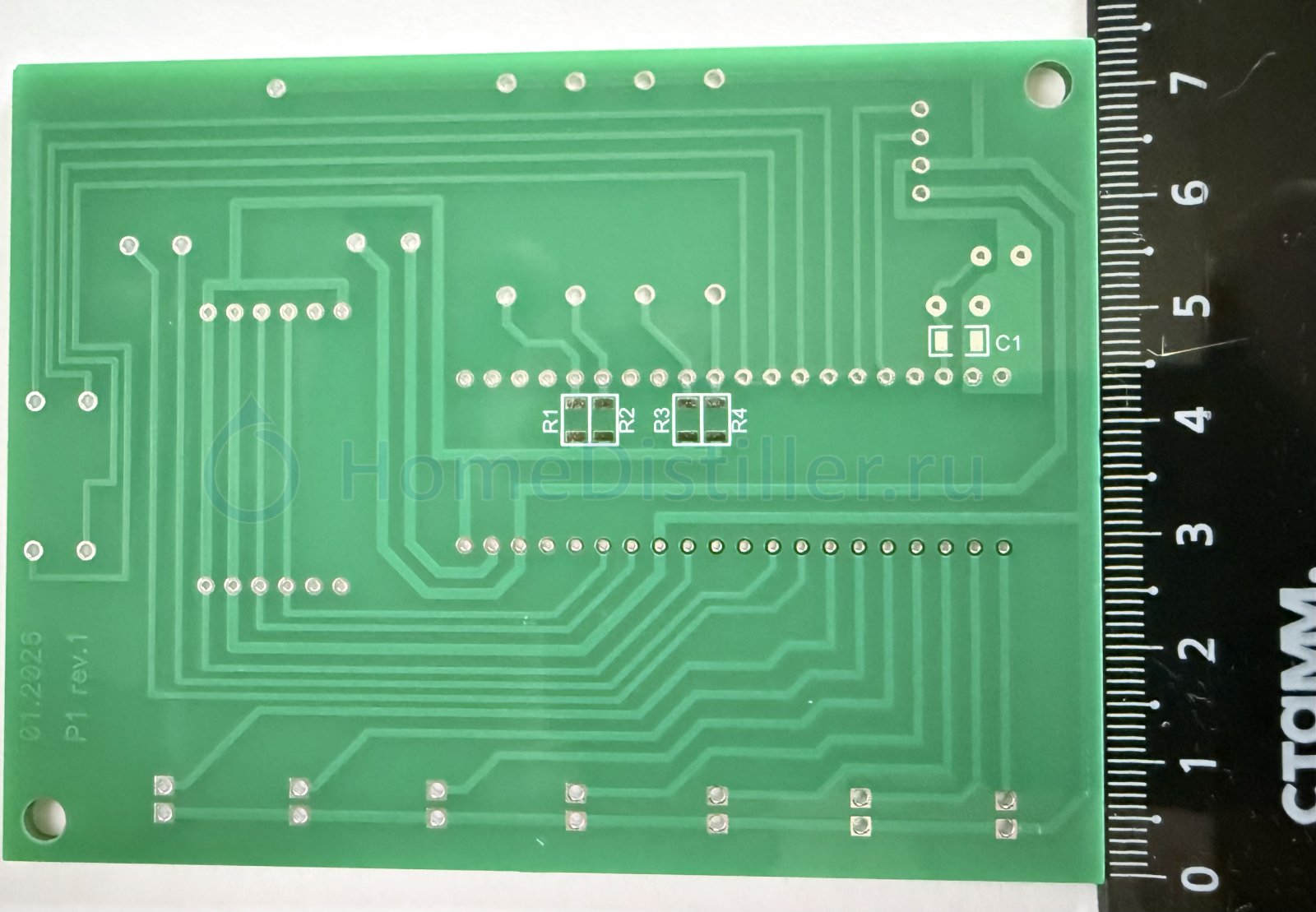

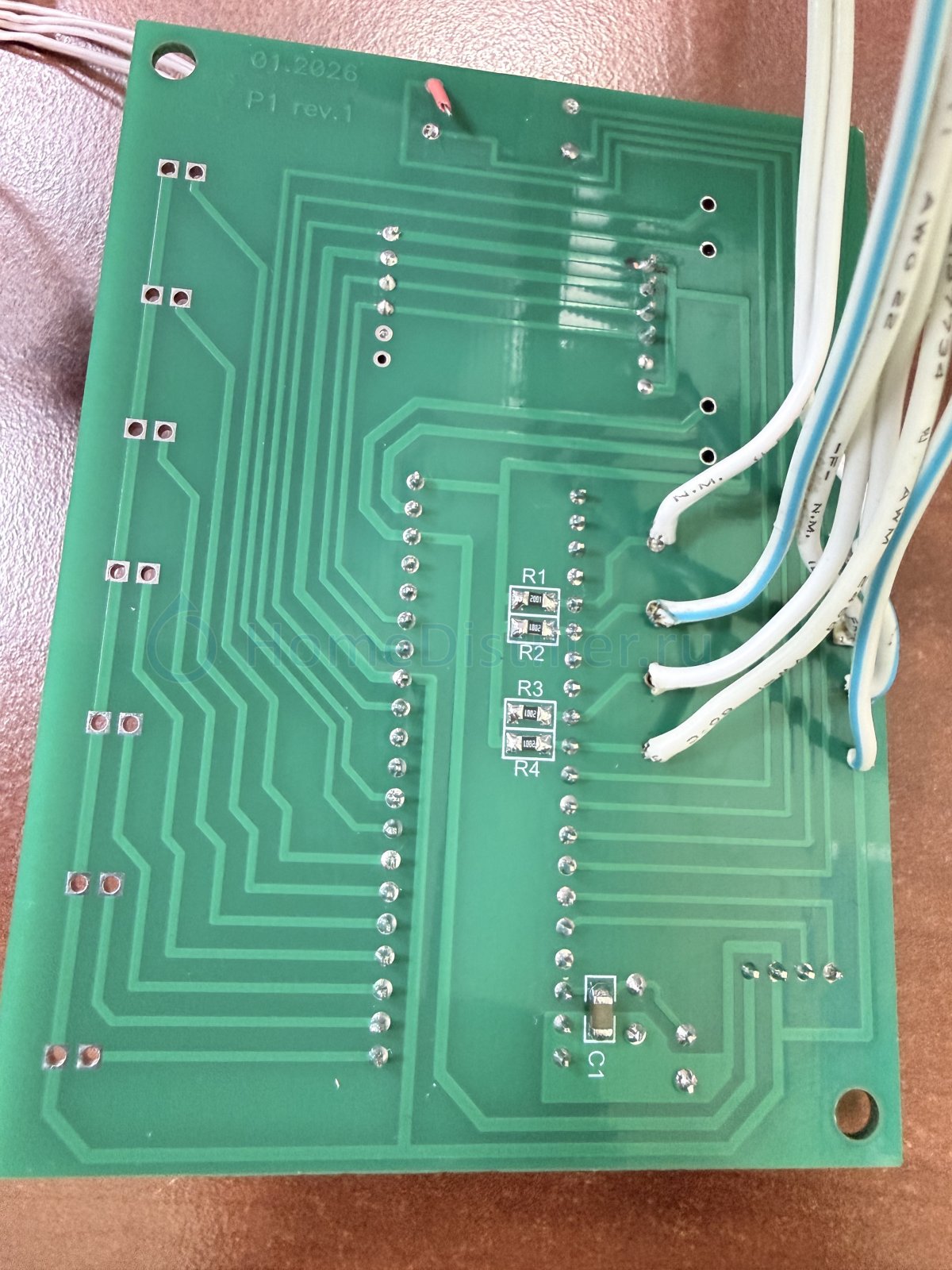

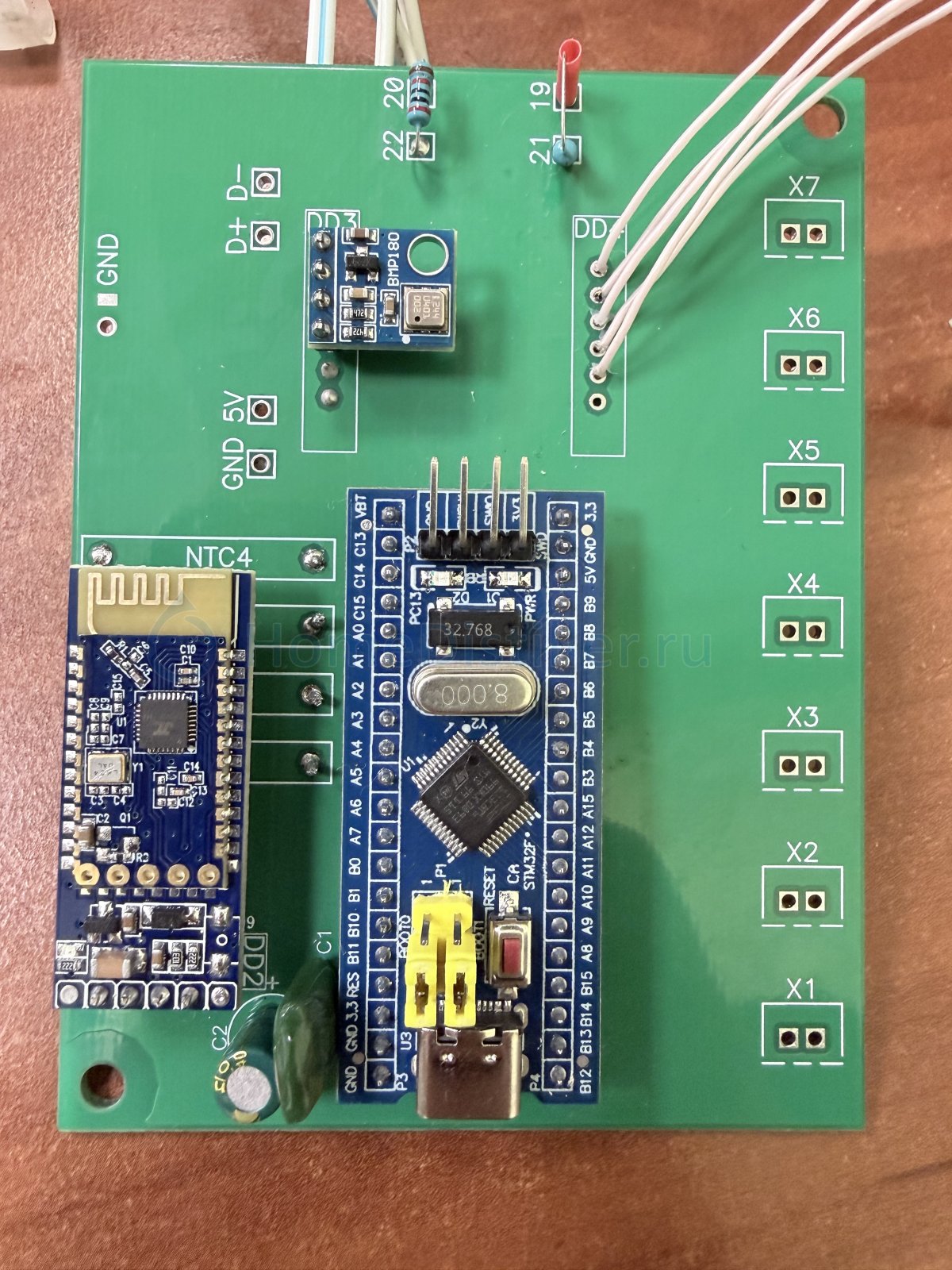

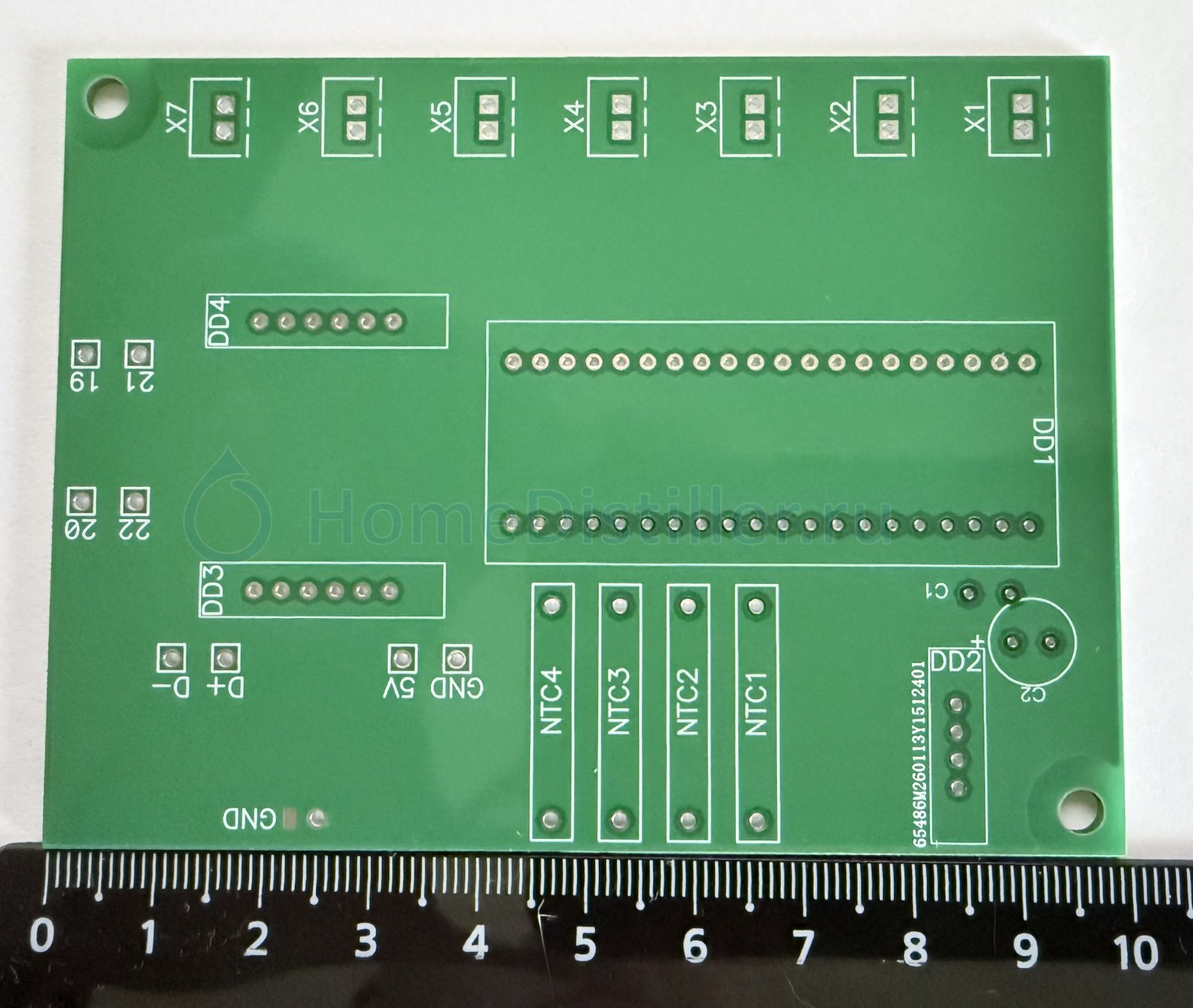

внешний вид платы.

Добавлено через 2дн. 2ч. 9мин.:

Добавлено через 5мин.:

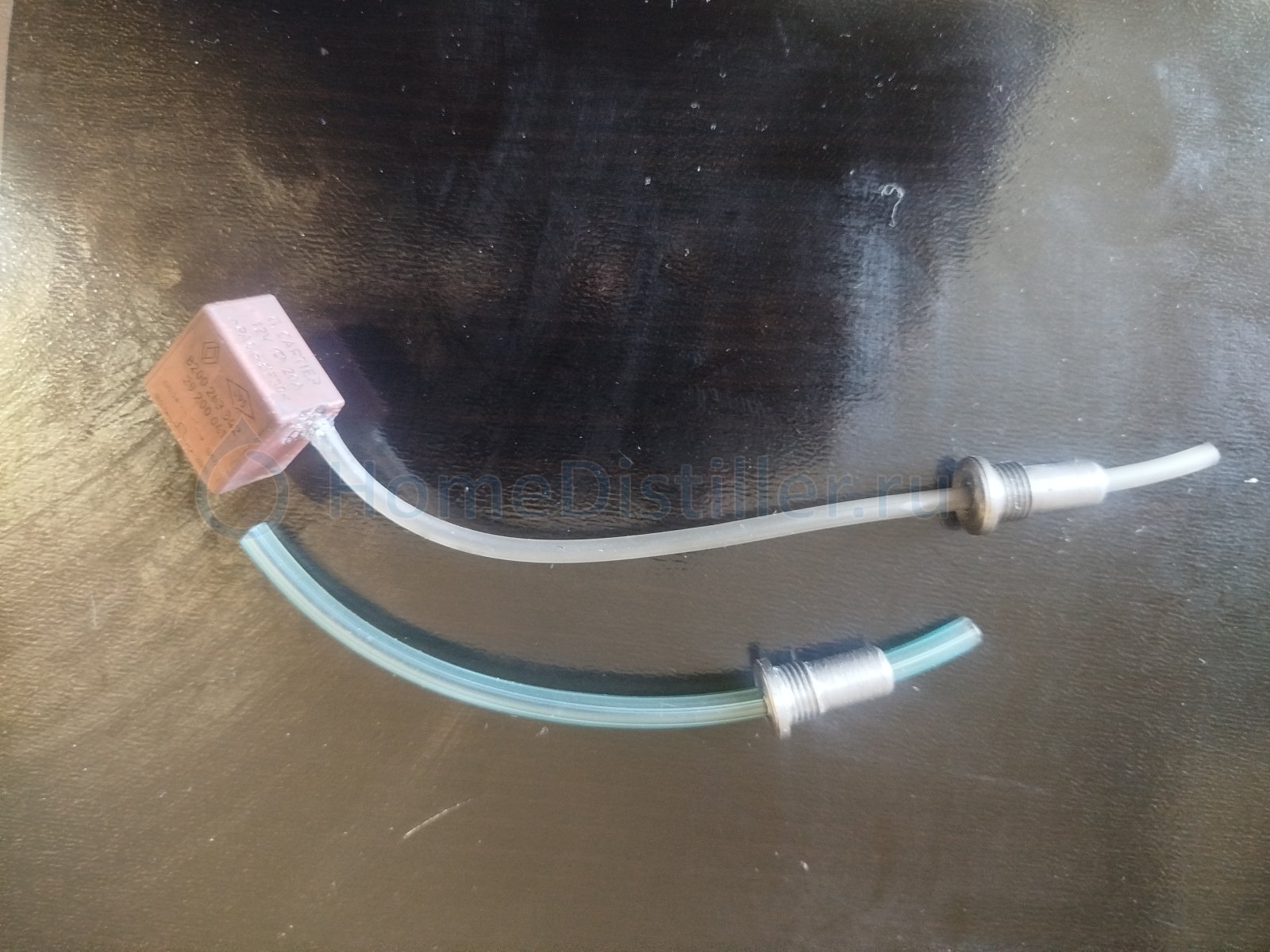

Кому надо для датчика давления в кубе корпус с трубкой и переходник под трубку 10 мм. напишите в личку. Подарю.

внешний вид платы.Алексеич17, 03 Февр. 26, 11:31

что за микруха на плате и зачем?

Это корпус от микрухи. Трубка из неё вклеена от капельницы 4мм. Переходит в переходник м10-1мм. Сам переходник 8мм. Ставится на плату с помощью герметика. Если надо выложу фотку.

Я эту имел в виду

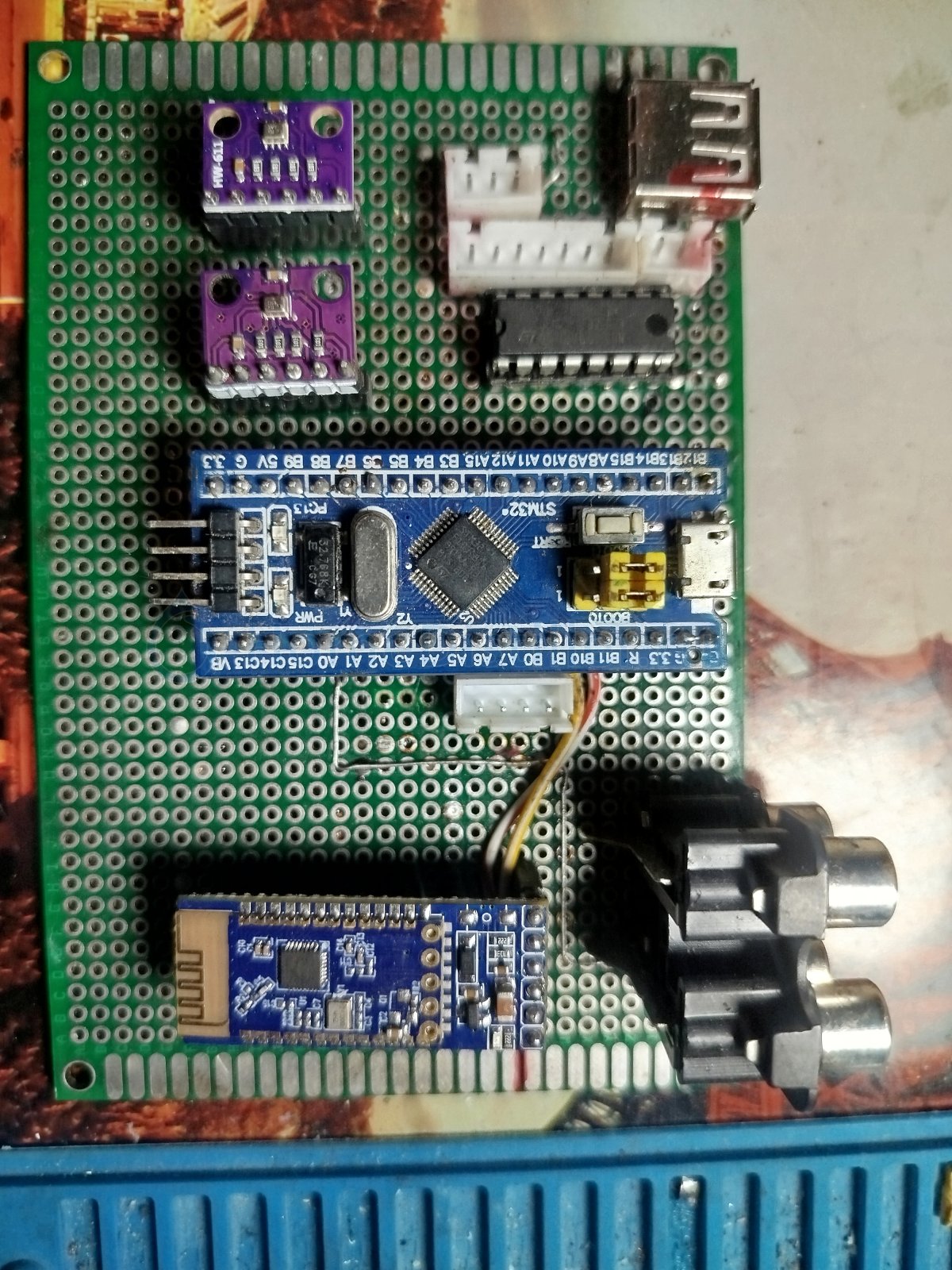

Нет. две одинаковые рядышком bmp280 датчики давления куба и атмосферного давления. А это ULN2003A, Матрица из семи транзисторов Дарлингтона, 0.5А Управляют клапанами обора и твёрдотельном реле.

Что-то у меня не получилось ULN2003 использовать. Там как-то по хитрому открытие идет, не питания, а земли. В итоге один клапан нормально работает, а если два клапана одновременно, то начинают друг другу мешать. Наверное я что-то неправильно делал.

ULN2003 у меня тоже нормально не работала. Оказалось что система защиты блока питания срабатывала. Блок питания был 2А. Выход простой повесил на блок питания кондер 10000 мкф. и все 5 клапанов заработали без сбоя и проседания напряжения. Надо чтобы нормально работало помощнее блок питания. Хотя бы 3А.

v0.831Samogonich datchik, 05 Февр. 26, 19:22

По ссылке в зипфайле бинарник 0.830. Очепятка?
И как понять, что у меня СТМ на 32кбита флеша? (ну нуб я в микроэлектронике)

П.С.

Оказалось чтоАлексеич17, 05 Февр. 26, 20:06

У меня клапана AR-HX на 12В на одной автоматике работают который год. Собрал ту же автоматику на других платах-такие-же клапаны не работали. Оказалось, что нужно было поднять напругу до 16-18в-и все защелкало! Только я поднял напряжение не кондером, а повышающим драйвером за копейки.

По ссылке в зипфайле бинарник 0.830. Очепятка?sachalin-1, 05 Февр. 26, 21:40

Всё правильно. Прошивка последняя версия 0.830

Всегда использовал STM32F103C8T6 - 64кб флешь
