чем заливаете датчики в гильзу для герметичностиlogvinov, 19 Марта 24, 18:46

Поначалу заморчаивался супердорогущим пищевым, после того, как выкинул 4/5 немаленькой засохшей банки - обычный сантехнический. Термостойкость у него гарантированная 180+ (у нас в тракте и подавно таких температур нет). Смущал уксусный растворитель, но потом прочёл про скорость его вымывания спиртом (головами нашими) - и выдохнул.
Но последнее время перешёл на нержевые гильзы с Али - каплю ПТ-9 только внутрь.
Силикон для датчика в кубе только (он на дне быть должен = длинный, самоделать нужно)

Добавлено через 2мин.:

Кстати, с профпраздником нас всех, коллеги!
78-й день года, как никак - Т кипения спирта)

Oled 2.42" который у меня стоит.
Длинные гильзы под ds18b20 для куба
Поскольку перешел на термисторы вопрос их гильзования остро не стоит, ведь они уже залиты пластиком. Поэтому гильза 4 мм (рудимент после ds18b20, везде под них ниппели и гильзы), в неё немного термопасты, датчик и заполняю любым силиконом. Прочно. Уксусу нечего растворять. Легко разобрать.
Когда не имел длинной гильзы для куба ставил вместо неё ниппель, брал длинную трубку из нержи 4 мм, с одной стороны затачивал изнутри, смазывал силиконом и ввинчивающими движениями в засохший старый тубус силикона заполнял с одной стороны на 3-5 см. С другой стороны вставлял намазанный термопастой датчик ds18b20 с припаянными тонкими проводами, заизолированными жидкой изолентой. Но в итоге ушел от этого.

подскажите чем заливаете датчики в гильзу для герметичности. Герметик для печей? Или обычный пойдет для водыlogvinov, 19 Марта 24, 18:46

Ничем не заливаю. Просто голый 18b20 на шнурке.

Царги специально заказывал без гильз. А если есть гильза, ставлю глухую гильзу с Али (искать как Датчик температуры PT100 NTC, 10 шт) и вокруг силиконовую трубку, как герметизация между гильзой и вводом в колоне/или УО, а потом в нее сую датчик.

Для куба длинный щуп из медной трубки 6 мм. и в нее тоже голый датчик. (но у меня много выходов на крышке куба)

Т.е в любой момент можно поменять любой датчик на запасной не разбирая и прерывая процесс. Но за 3 года сменил только 1 датчик.

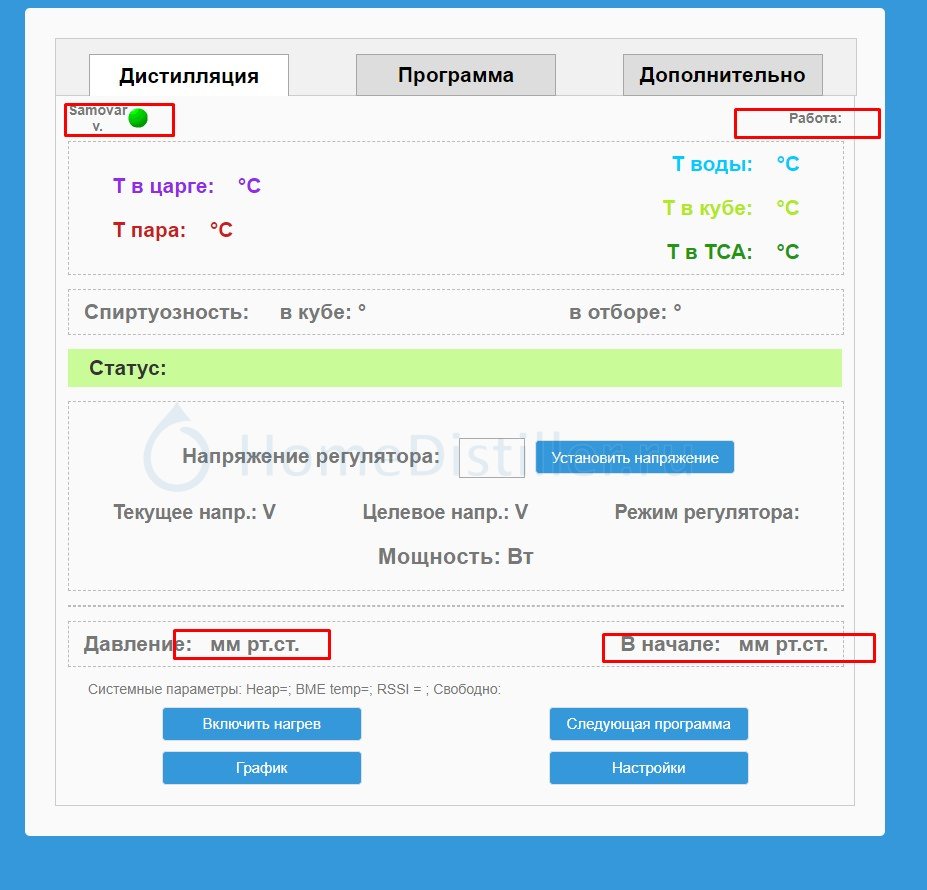

Подскажите, а как Самовар настроить что бы работал совместно с ЦП? или уже не получится такая сборка колонны?

Viktor_say, если я правильно понял, можно клапан отбора над царгой пастеризации включать из LUA скрипта. А подключить его на одно из неиспользуемых реле. При этом в случае клапана на 220 В переменного тока реле лучше сменить на твердотельное с улавливанием перехода через ноль. Или ставить помехогасящую обвязку.
Если этого мало можно собрать I2CStepper со слаботочным драйвером, подключить к нему второй перистальтический насос и управлять отбором голов над ЦП из LUA скрипта покапельно.
Но по моему проще выставить каким нибудь жиклером или иглой на весь погон минимальный отбор оттуда и не заморачиваться, потому что ЦП и польский буфер или даже термос в кубе ничего кардинально в алгоритме ректификации не меняют.

минимальный отбор оттуда и не заморачиваться.dranek, 20 Марта 24, 06:24

Это то да, просто сижу и думаю, а как самовар отберет головы если они будут выше УО тела и уйдут выше ЦП к дефлегматору. Очень непонятно. Установлю игольчатый кран. А вот как самовару объяснить что головы уходят выше перистальтического насоса с телом.

Нужно отбирать головы с двух точек? с УО и ЦП или с одной - выше УО?

выше УОKuban, 20 Марта 24, 08:36

Конструкция данной колонны подразумевает что, головы отбираются исключительно сверху, как обычно по капельно и при отборе тела капля ~в5 секунд на всем протяжении отбора. А с нижнего УО уже начать тело отбирать когда пройдут головы 10-15%

Ну и отбирайте покапельно, при отключенном по питанию насосе. Например так
Самовар же не знает работает двигатель насоса или нет.
В программе пишете скорость отбора, отключаете насос, а Самовар думает что отбор идет. Для тела включаете насос.

А вот как самовару объяснить что головы уходят выше перистальтического насоса с телом.Viktor_say, 20 Марта 24, 08:20

Можно разными путями пойти.
Например выставляете игольчатым краном отбор голов, в программе отбора на время отбора голов ставите длительную паузу на несколько часов на необходимый рассчитанный объём голов, по истечении паузы в программе отбор тела, головы при этом продолжают капать.
Типа такого:
P;20000;0.00;0;0.00;1500
B;6000;1.00;1;0.00;1500
T;450;0.10;1;0.00;1500

Можно, если не нужно распределение голов по емкостям. Можно вообще оставить Самовар в режиме "работа на себя" не запуская отбор. А в это время отбирать с ЦП. Правда графики при этом строиться не будут.
Но мне больше нравится распределение...
Все равно потом подход нужен чтобы выставить новую скорость отбора голов. С 70 мл/час на 1 каплю в 5 сек. Хотя я бы вообще не заморачивался с изменением скорости отбора голов - сначала отбирать головы как положено, допустим на скорости 70 мл/час. С распределением или нет - это можно определиться, а при отборе тела просто перебрасывать трубку от ЦП в другую емкость и отбирать с теми же 70мл/час, но считать это подголовниками, как оборотный спирт.
Иголка рулит - один раз выставил и забыл.

Можно и с распределением замутить. На поворотном рычаге узла отбора закрепляем трубки от отбора голов и тела таким образом, чтобы слив происходил в два соседних приёмника, причем головы в тот что с меньшим номером. При составлении программ учитываем эту особенность. На фракционировании голов можно переходить на 1 шаг сервопривода под каждую фракцию. На фракционировании тела - на 2 шага. Профит.
Ну или сделать двухрядный распределитель. Что по моему уже избыточно.

На поворотном рычаге узла отбора закрепляем трубки от отбора голов и тела таким образом, чтобы слив происходил в два соседних приёмника, причем головы в тот что с меньшим номером.dranek, 20 Марта 24, 10:46

Улыбнуло, точно что мы не ищем легких путей. Я без подкола. Это на самом деле это интересное решение.
Реально решений задачи может быть много. Для меня это сложно - но наверно можно и I2CStepper прикрутить.

Может кто напечатать? Если да, то какая будет цена за работу. Оплата при получении на почте.
Можно договориться т. 89646588884 ватцап, телега

Может кто напечатать? Если да, то какая будет цена за работу. Оплата при получении на почте.
Можно договориться т. 89646588884 ватцап, телегаViktor_say, 20 Марта 24, 11:58

Печатайте на 996 серво, на малым серво порой бывало закусывал проскакивал, моё наблюдение.

Добавлено через 1мин.:

Может кто напечатать?Viktor_say, 20 Марта 24, 11:58

Фанера отверстия шприцы вот и готово, я бы напечатал, но у меня будет рублей 600 стоить, печатать долго.

Фанера отверстия шприцы вот и готово,logvinov, 20 Марта 24, 13:14

Вообще спасибо за совет. Отлично. Тик и сделаю. 🤝

Мой вариант - кусок ламината и полиэтиленовые носики (колпачки) от краски для волос. Высверливать ступенчатым сверлом со ступенькой, чтобы носики устанавливались в гнездо. В качестве коромысла кусок С образной жесткой кромки для ДСП, в месте излива в ней отверстие, в которое защелкивается и в нем свободно вращается кусок от пластикового торойника с ёлочкой. Сначала монтируем серво с коромыслом. Расставляем носики от краски, прикидываем где отверстие в корлмысле для излива, сверлим его. Прогоняем серво по всем позициям с помощью программы отбора, при этом в прошивке лучше оставить смещения как есть, в каждой позиции через отверстие в сливе отмечаем точку центра отверстия для каждого колпачка или воронки. Рассверливаем отверстия со ступенькой. У колпачков подрезаем носики чтобы улучшить проходное сечение, одеваем на них трубки. При отборе вставляем их столько в рассверленные гнезда, сколько надо. Придумываем как крепить это к колонне, я взял стальной уголок 10/5/5 см, одной полкой шурупами снизу к распределителю, во второй полке 2 отверстия 6 мм и скобой с резьбой притягиваю гайками к колонне. Отрезаем лобзиком от распределителя всё лишнее. За полчаса можно управиться. Оно ещё и красиво. Удобно разбирать и хранить.
Шприцы мне здесь не нравятся, у них узкие отверстия, может получиться перелив при большой подаче.
Думал ламинат разбухнет от попадания спирта, но за год этого не произошло.Если есть такие опасения можно его пропитать /покрасить на срезах чем нибудь в цвет.

dranek, dranek, а можно фото совместных сторон для полного понимания. 😉

Viktor_say,да.

Ламинат очень удобен для всяких самоделок.

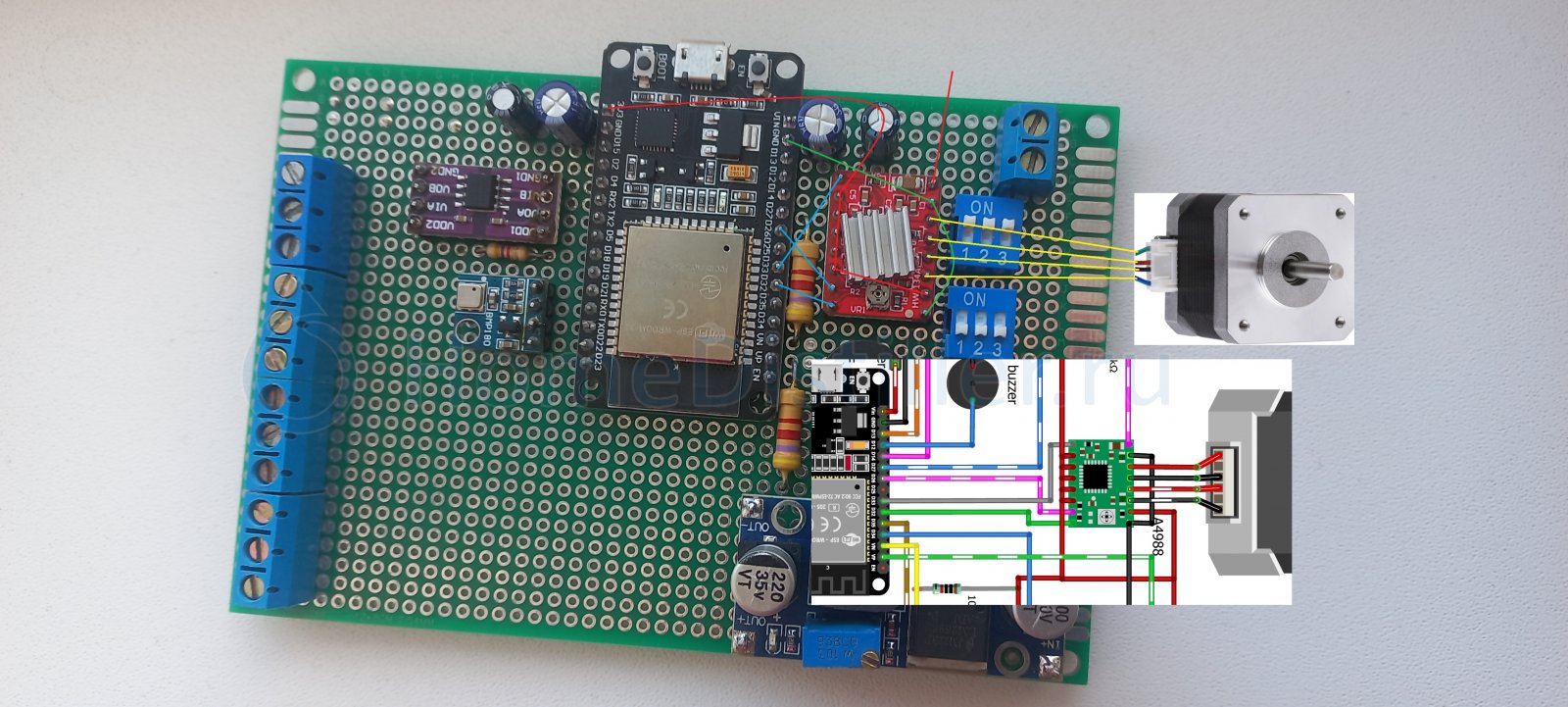

Вот например пара насосов для НБК. Тот что с шаговым я подключаю к I2CStepper.

Добавлено через 2ч. 14мин.:

Начал хвастаться, как теперь остановиться..
Самовар и его младшенький братец Измеритель обзавелись удобными и недорогими креплениями на царгу 2" и одновременно подпорками, чтоб стоять на столе под углом и радовать глаз.

Где и когда купил не помню. Наверно в строймаге каком то. Крепится саморезом либо винтом с гайкой.

У меня на Stav AVR вообще 2.4", а в измерителе 1.3", если ноги подписаны VDD, GND, SCL, SDA то скорей всего заработает.dranek, 19 Марта 24, 13:00

а 1602 I2C подойдёт? там тоже такая распиновка
