Правильно говорили что нужно разделять платы esp и Stab AVR.

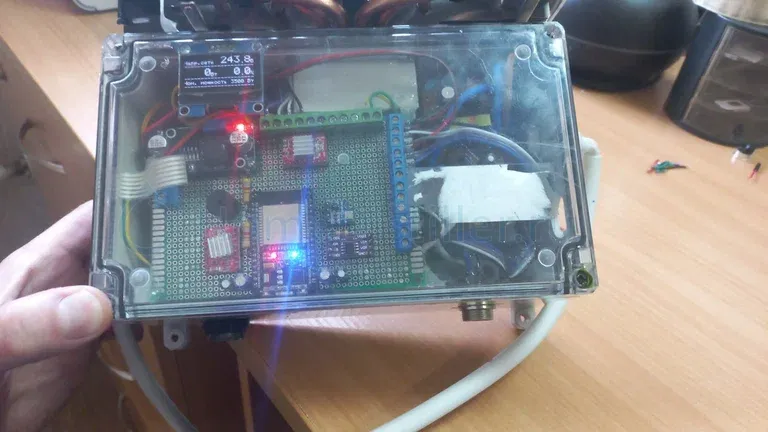

Собрал всё в один корпус (скриншот) и начались глюки.
1. Самопроизвольный запуск программы

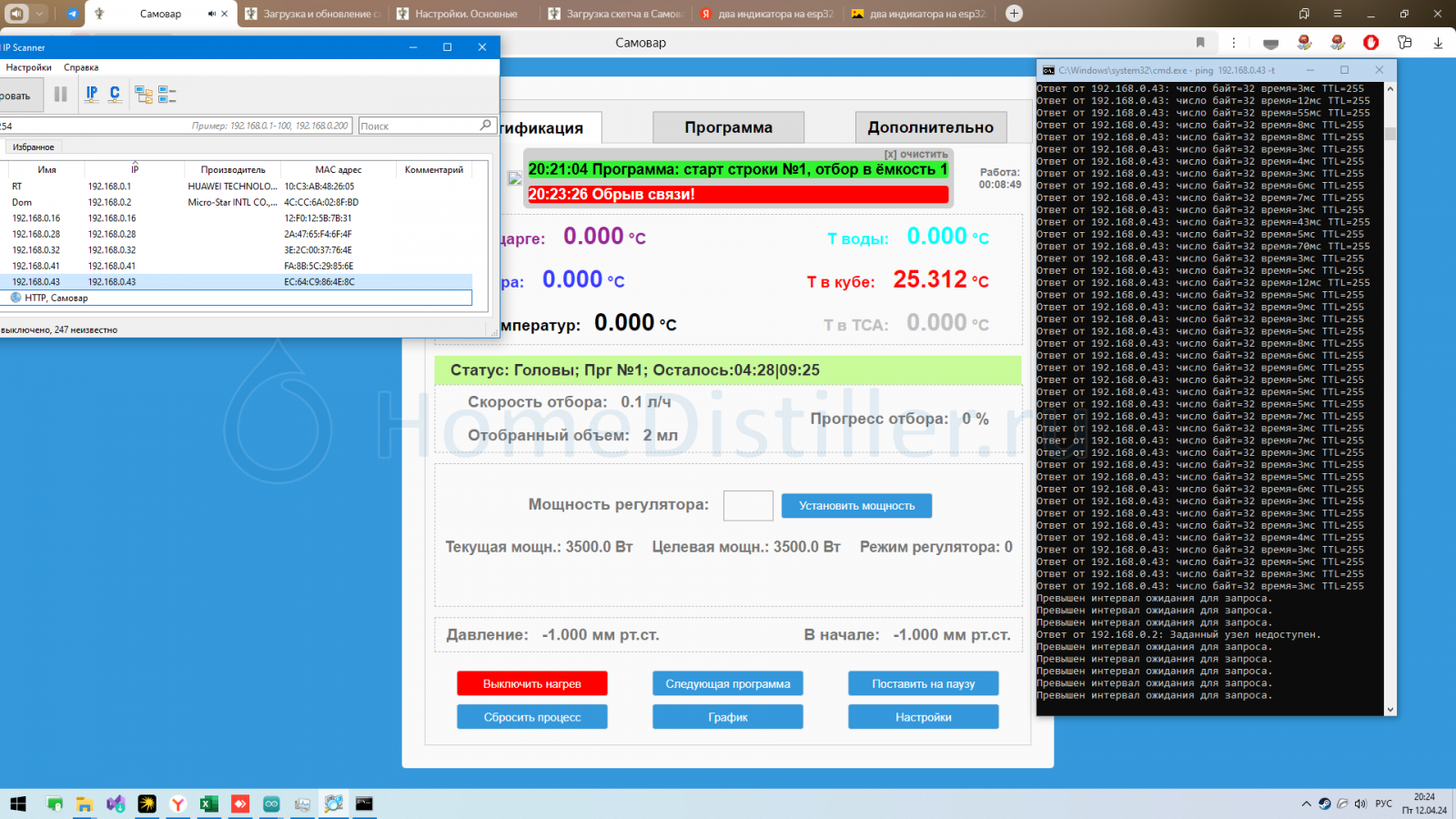

2. потеря связи (зависание). Даже не пингуется IP адрес. Скриншот.
запускал в тестовом режиме (грел воду на брагу), работало от 2 до 10 минут. Помогало исключительно обесточивание.

Как думаете, если разделить ESP от силовой части экраном, экран подключить к минусу. Поможет?
Вытащил ESP из корпуса и положил на крышку. Глюки прошли, отработал стабильно.

Viktor_say, Лучше 2 разных корпуса. Мне экраны мало помогли. Ардуина это тот еще генератор помех.
Плюс еще реле это. Лучше StabAVR объединить с силовой частью, УЗО, контактор, и то внутри корпуса разнести их по разным сторонам. Посмотрите в моих сообщениях, я постил фото.
При этом провода к датчикам температуры всё равно использовать с экранирующей оплёткой. Очень хорошее решение у Kuban с USB разъёмами и кабелями.
У вас не хватает 12В вентилятора на вдув. 10 мин это как раз время прогрева чипов. Корпус плохо сам продувается.
Я на свою ESP32 даже на всякий случай радиатор наклеил потому что при выполнении LUA скриптов заметил среди прочего, что нагрев приводил к BSOD-ам.

Я на свою ESP32 даже на всякий случай радиатор наклеил потому что при выполнении LUA скриптов заметил среди прочего, что нагрев приводил к BSOD-ам.dranek, 12 Апр. 24, 18:11

А после добавления радиатора стало стабильно работать?

Со скриптами нужно аккуратнее - нужно следить за свободным стеком (отображается на вкладке Дополнительно). Стек не должен падать ниже 75 кб, иначе это может приводить к перезагрузке Самовара.

Для НБК нужно делать отдельный режим и переносить функционал из Lua в скетч. Так как мне НБК тестировать не на чем, предлагаю провести еще пару-тройку перегонов с Lua, за это время основные ошибки скорректируются, и потом перенесу в скетч Самовара как отдельный режим.

А после добавления радиатора стало стабильно работать?

Сложно сказать, потому что кроме радиаторов одновременно принимал другие меры. Перевел вентилятор с 5В на 12. В самом скрипте снизил количество вызовов функций, убрал комментарии, переменным дал короткие имена.
Заметил такую особенность. Если в скрипте кнопки записывать переменную объект и в качестве аргумента задать не число это наверняка вызовет перезагрузку. Тоже если попытаться прочитать не записанный ранее объект. То же если в скриптах кнопок пытаться управлять мощностью ТЭНа или скоростью насоса. В общем скрипт буквально выстрадан.
Про стек не знал. Спасибо.

руководство по сборке имхо надо.Fnr, 12 Апр. 24, 13:33

Трудно идет составление. Справку по функциям гораздо легче было сформировать: описание, шаг влево, шаг вправо и все. Иного просто нет.
Со сборкой совершенно иначе - вариантов масса. Нужно либо конкретно - делайте так и будет вам "счастие", либо в общем описывать разные варианты. Пока пробую и так и так... Ну типа "в поиске концепции".
Сильно склоняюсь варианту - рекомендация сборки с гарантированным результатом. И именно на нем и заострить внимание, наиболее подробно сделав описание. На остальных - в общем. В конце концов добавить раздел с другим реализованным вариантом никогда не поздно.

Лучше 2 разных корпуса. Мне экраны мало помогли.dranek, 12 Апр. 24, 18:11

Согласен. У меня тоже в двух разных корпусах, но сначала собрал в одном, большом, типа а-ля большая макетка. Работало, глючило только из-за дюпонов, ибо сразу силовую часть убрал максимально подальше. Но у меня уже была печатка под ESP. Разработчик подарил. Считай минус 50% проблем.

При этом провода к датчикам температуры всё равно использовать с экранирующей оплёткой. Очень хорошее решение у Kuban с USB разъёмами и кабелями.dranek, 12 Апр. 24, 18:11

Сначала хотел собрать на RJ45, но что-то остановило, хотя все было. Хорошо что не сделал. На RJ45 у меня сервопривод - периодически теряет контакт.
С USB удачно получилось, надо будет сделать акцент в руководстве.

если в скриптах кнопок пытаться управлять мощностью ТЭНа или скоростью насосаdranek, 12 Апр. 24, 20:38

Установка переменных не должна так влиять. А вот всё остальное нужно выполнять в основных скриптах.

Да, размер скрипта влияет на доступную память. Поэтому удаление комментариев, сокращение имён переменных - адекватные меры в данном случае.

Kuban,

lkosoj,
для автоматики какая лучше подойдет ESP-WROOM-32 30pin - CH340C , CH9102X , CP2102 ?muxtair, 11 Апр. 24, 16:31

подскажи с каким лучше портом ESP32 подойдет для автоматики Самовар ?

П.С. Спасибо за "Руководство по сборке Самовара" , там нашел , это модель CH340 TYPE-C

Для НБК нужно делать отдельный режим и переносить функционал из Lua в скетч. Так как мне НБК тестировать не на чем, предлагаю провести еще пару-тройку перегонов с Lua, за это время основные ошибки скорректируются, и потом перенесу в скетч Самовара как отдельный режим.lkosoj, 12 Апр. 24, 20:18

Как бы мне этого не хотелось, однако думаю пока рано. Даже с учетом будущих перегонов.
У всех НБК разные, разные парогенераторы, тарелки или насадки, у кого то есть предподогрев браги, у кого то нет, то же по подпиточной воде, разные испарители в парогенах, зоопарк в общем. Если поискать только по этому форуму, увидим разные предложения по алгоритмам.
У меня, на пример, в голове пока не складывается модель управления по температуре пара вверху колонны из-за наличия предподогрева браги, а есть посты, где форумчане утверждают, что работает.
По этому только на основании моих каких то попыток делать отдельный режим смысла нет. Лично мне хватит пока и скрипта.
Нужно чтоб нашлись такие же как я, хотя бы пару человек, написали свой или опробовали мой скрипт, возможно поменяли его под свои нужды и представления. Наберётся некий опыт и вот тогда можно будет говорить о отдельном режиме.
Недавно muxtair писал мне в личку о своей заинтересованности, у него НБК совсем не такая как моя.

подскажи с каким лучше портом ESP32 подойдет для автоматики Самовар ?muxtair, 12 Апр. 24, 21:31

IMXO. Не вижу смысла менять хорошо работающее "старое"(CH340). Хотя у меня есть ESP с 910 . Нормально прошивалась. Да и USB то нужен 2-3 раза.
Я бы взял на 340 чипе.

Но вот же пост [сообщение #14032694] коллеги kamram. У меня на CP2102. Или я чего то не так понял там?

Добавлено через 3мин.:

Сдаётся мне правильней брать такую же как у lkosoj. Под неё же пишет код.

Я, честно говоря, не обращаю внимание на это. У меня есть разные ESP32, проблем не замечал. С Самоваром работают две. Одна стоит в корпусе, на другой я отлаживаю код, она ни к чему не подключена, работают обе стабильно.

Обновил интерфейс для версий 6.16 и 6.17 в режиме Пиво - вернулся режим автотюнинга PID и добавилась возможность отключить мешалку в программе затирки при выборе в интерфейсе.
Интерфейс обновится автоматически при следующей загрузке Самовара.

Отредактировал свой пост [сообщение #14050538]
С экраном разобрался. dranek, может в свой скетч добавите по экрану для универсальности?
На схеме измерителя, кажется, перепутаны термистры. При подключении к ADS1115 контакту A0 показывает температуру пара, а к А2 температуру куба.
Извиняюсь, что не по теме Самовара, но измеритель ведь теперь его часть))

Подскажите можно ли проверить работу Servo SG90, через интерфейс самовара? Для теста угла поворота носика узла разбора.

Servo SG90, через интерфейс самовара? Для теста угла поворота носика узла разбораshaft32rus, 15 Апр. 24, 12:31

ДА.
1 вариант есть самотестирование пройдет до 6 позиций
2 вариант вкл программу ректификации установить в программе позиции серво от 0-10 .. запустить в ручную нажимая след. программа ..

shaft32rus, совсем недавно Kuban писал здесь как. Программа из 12 строк на каждый отбор и переключать кнопкой след. строка программы. Неужели так трудно пару страниц темы прочитать.
Cmak39,
То что вы в скетч добавили сильно избыточно. Получилось чудовище доктора Франкенштейна - Сочетание разных стилей программирования. Точно в таком виде не буду публиковать.
Из того что я смог разглядеть на телефоне можно было вообще скетч не трогать, а rst подключить на плюс питания дисплея. Может попробуете так стартануть?
Насчёт путаницы с термисторами. Это пасхалка для бдительных, ни на что особо не влияет.
Дисплей нельзя подключать на то же питание, где ацп. Будет погрешность и пляска измерений. Для ams1117 слишком большая нагрузка. Если надо 3.3 В ставьте ему отдельный понижающий модуль.

Самовар датчики распознаёт? Читает?

ДА.
1 вариант есть самотестирование пройдет до 6 позиций
2 вариант вкл программу ректификации установить в программе позиции серво от 0-10 .. запустить в ручную нажимая след. программа ..logvinov, 15 Апр. 24, 12:50

Спасибо

dranek, при подключении плюса на rst все зависает и вырубается, как-будто коротыш. Может дисплей такой, от 3,3 который работает.
По температурам пока воюю с самоваром, не хочет вообще показывать температуру, даже с ds18b20 - адрес находит, выбираю, сохранить, показывает non и все данные с вэб интерфейса исчезают.

Cmak39, настройки по умолчанию по мануалу загружали?

dranek, да, загружал. С температурой разобрался, нужно было перед сохранением в полях корректировка датчика вместо nan вписать ноль. От измерителя ничего не вижу. Должны адреса появиться?
С подключенным самоваром преобразователь на измерителе начал нормально так греться, надо питание на дисплей переделать)
