Автоматика Самовар

Kuban, а в доки, наверное, имеет смысл добавить, да - важный же компонент.
А то там сейчас только сложная вариация с центробежным описана, а базового-то и нет)ais77, 24 Окт. 24, 12:15

Успеваю только править мануал пользователя. Составление пособия по сборке занимает много времени, что успел - то и написал.

Просил же всех - дайте текст на особенности сборки, хотя бы ссылки на собственные посты с реализованной конструкцией. Не надо фото и скринов, хотя бы децл текста и ссылку.
И знаете сколько человек прислало материал?
Всего ОДИН!

Просил же всех - дайте текст на особенности сборки, хотя бы ссылки на собственные посты с реализованной конструкцией. Не надо фото и скринов, хотя бы децл текста и ссылку.
И знаете сколько человек прислало материал?
Всего ОДИН!Kuban, 24 Окт. 24, 17:15

я вроде что то отправлял. (.

Перевыложил 6.20. Исправил ошибку и оптимизировал работу с интерфейсом.

на программе ректификация зуммер работает при сообщении откройте воду. в программе дистилляция тишина.Shtirliz007, 24 Окт. 24, 16:55

Скорректировал.

можно сделать чтоб в телеграмм отправлялось уведомление "открыть воду"?
пока туда летят только сообщения о начале, смене программыShtirliz007, 24 Окт. 24, 17:04

Все, что пишется в интерфейс, должно приходить в телеграмм. Если не так - напишите.

я вроде что то отправлял. (.logvinov, 24 Окт. 24, 17:21

Вот именно, вы он и есть. ))

Если не так - напишите.lkosoj, 24 Окт. 24, 17:26

Начало программы, смена программы в телегу приходит, а вот ошибки(например ошибка датчика температуры), оповещения откройте воду не приходят

Повторно перевыложил 6.20, сообщения должны отправляться. Не забывайте обновлять библиотеки!

Добавлено через 1ч. 28мин.:

ошибся стр. 107 samovar_pin.hser52, 24 Окт. 24, 16:04

Этот файл править не надо.

Повторно перевыложил 6.20lkosoj, 24 Окт. 24, 17:51

не компилится .

Скрытый текст

In file included from C:\Users\xxx\Documents\Arduino\Samovar\Samovar.ino:151:
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h: In function 'void nbk_proc()':
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:84:79: error: 'get_stepper_speed' was not declared in this scope
} else if (program[ProgramNum].WType == "T" && program[ProgramNum].Speed >= get_stepper_speed() && d_s_temp_prev - 0.5 <= TankSensor.avgTemp && TankSensor.avgTemp > 80) {
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:84:79: note: suggested alternative: 'set_stepper_target'
} else if (program[ProgramNum].WType == "T" && program[ProgramNum].Speed >= get_stepper_speed() && d_s_temp_prev - 0.5 <= TankSensor.avgTemp && TankSensor.avgTemp > 80) {
^~~~~~~~~~~~~~~~~
set_stepper_target
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:96:39: error: 'get_stepper_speed' was not declared in this scope
if (program[ProgramNum].Speed < get_stepper_speed()) {
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:96:39: note: suggested alternative: 'set_stepper_target'
if (program[ProgramNum].Speed < get_stepper_speed()) {
^~~~~~~~~~~~~~~~~
set_stepper_target
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:101:26: error: 'get_stepper_speed' was not declared in this scope
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(spdinc / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:101:26: note: suggested alternative: 'set_stepper_target'
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(spdinc / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
set_stepper_target
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:115:28: error: 'get_stepper_speed' was not declared in this scope
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:115:28: note: suggested alternative: 'set_stepper_target'
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
set_stepper_target
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:123:28: error: 'get_stepper_speed' was not declared in this scope
set_stepper_target(get_stepper_speed() - i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:123:28: note: suggested alternative: 'set_stepper_target'
set_stepper_target(get_stepper_speed() - i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
set_stepper_target
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:125:28: error: 'get_stepper_speed' was not declared in this scope
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
C:\Users\xxx\Documents\Arduino\Samovar\nbk.h:125:28: note: suggested alternative: 'set_stepper_target'
set_stepper_target(get_stepper_speed() + i2c_get_speed_from_rate(50 / 1000.00), 0, 0);
^~~~~~~~~~~~~~~~~
set_stepper_target

exit status 1

Compilation error: 'get_stepper_speed' was not declared in this scope

версия 6.20.14 все было ОК

Выложил еще раз, попробуйте.

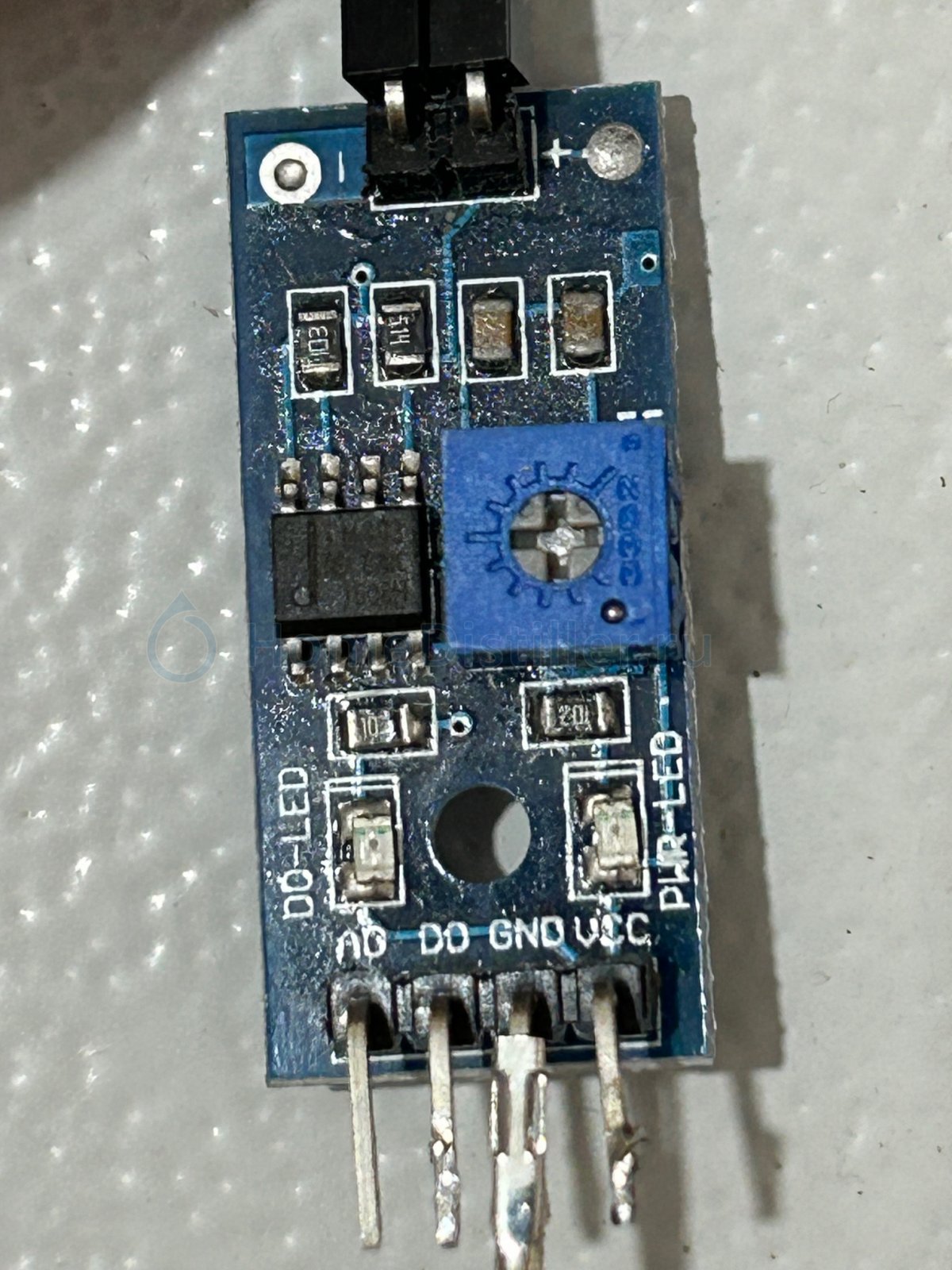

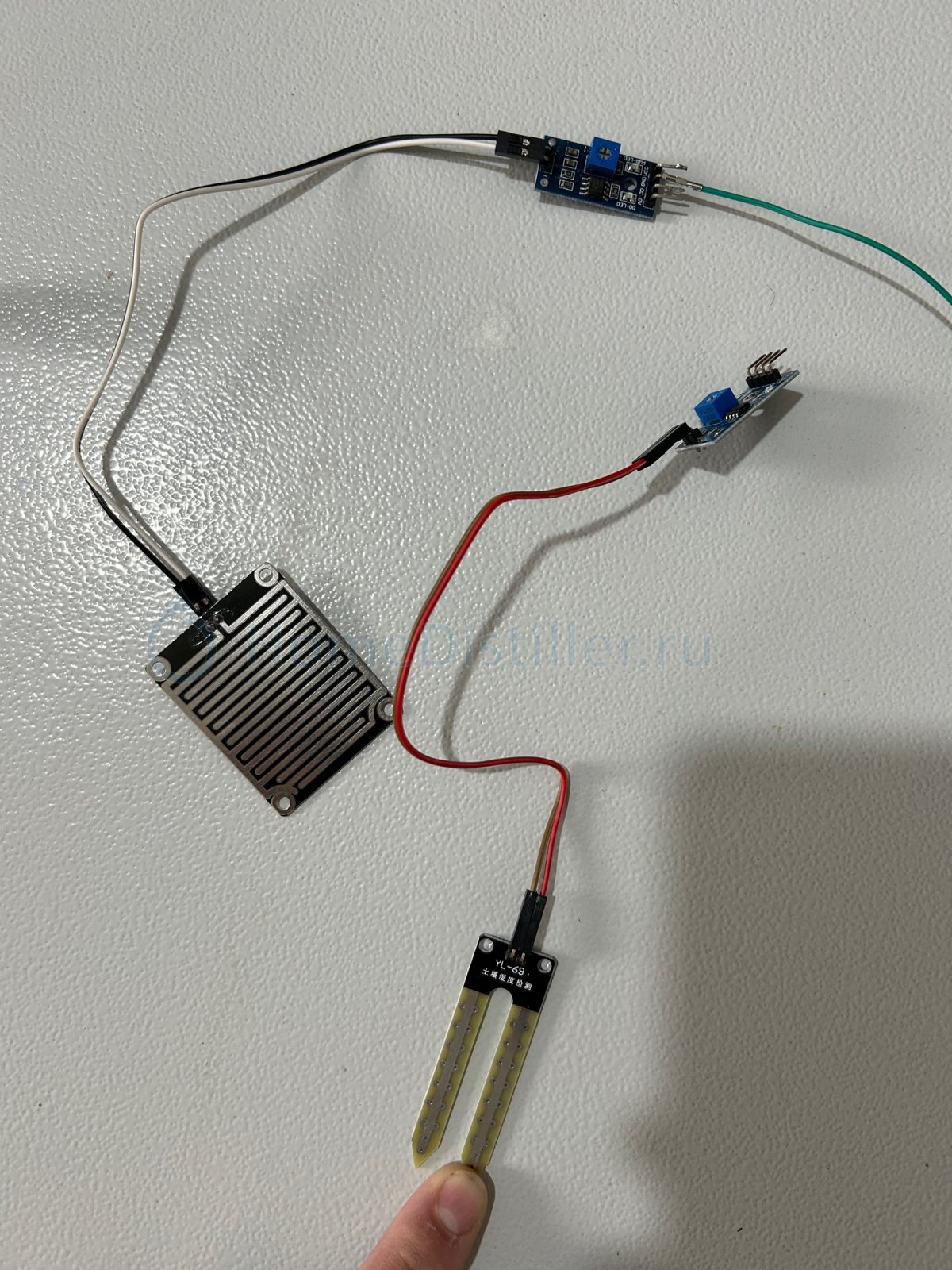

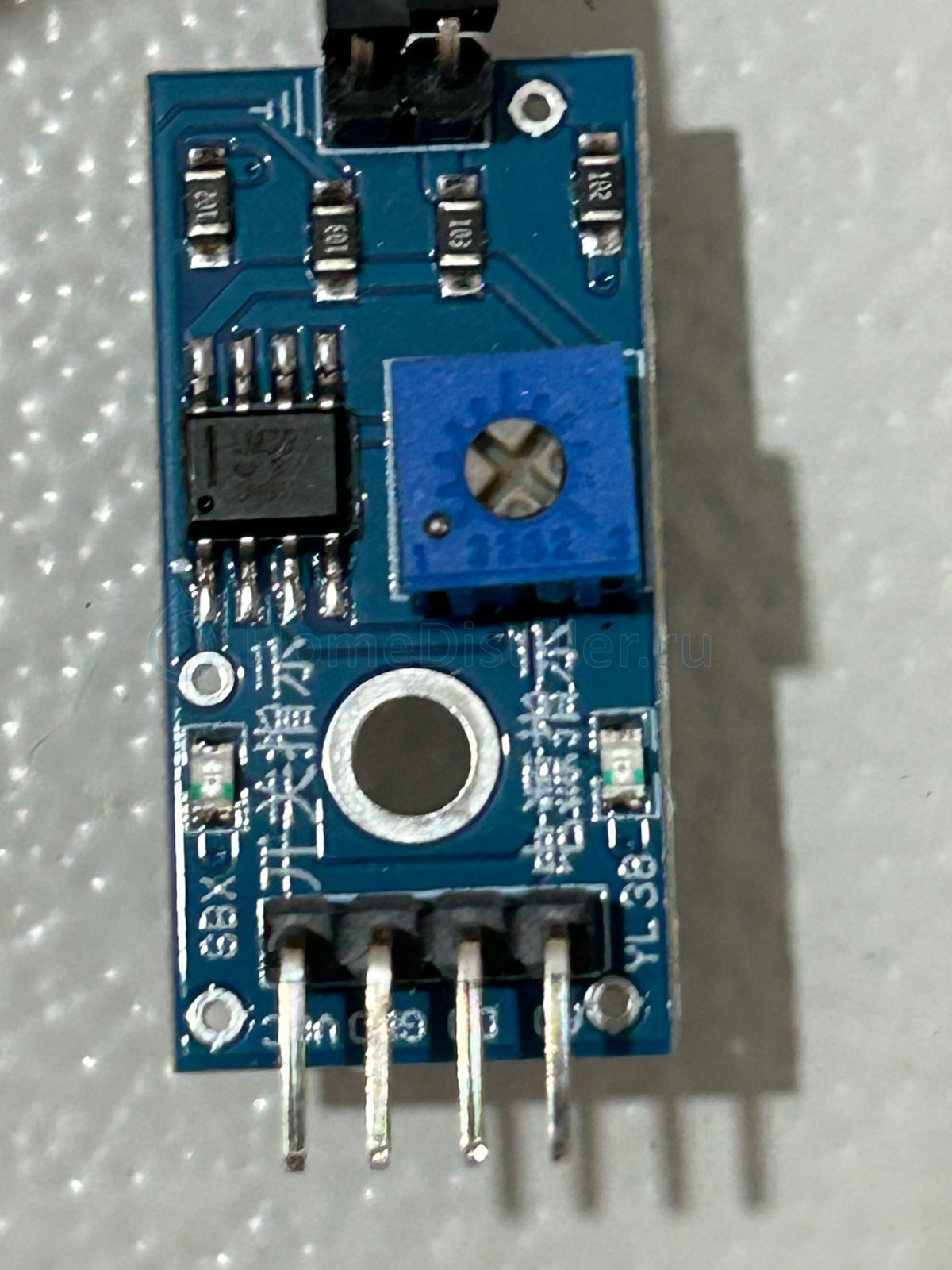

Кто нибудь ставил датчик протечки? Я попробовал две штуки (одна с 103, а вторая с 514 резисторами (не знаю как точно называются)). При подключении и просто платы и платы с вилкой которая в воду опускается, то сразу происходит аварийное отключение

Фото или модель датчика?

сразу происходит аварийное отключениеToljnuch, 25 Окт. 24, 09:23

Аварийная кнопка (на 35 пине, куда датчик подключается в Самоваре) срабатывает по низкому уровню (ака ноль, земля), соответственно, нужен датчик, который в несработавшем состоянии на выход выдаёт высокий (3.3 В).
Сам об это спотыкался вначале.

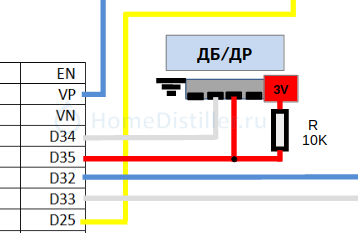

Ещё полезно этот пин подтянуть к питанию резистором 10кОм - вот так:

Выходы датчиков бывают не сильно высокоомные.

Фото или модель датчика?Kuban, 25 Окт. 24, 09:38

Добавлено через 4мин.:

Аварийная кнопка (на 35 пине, куда датчик подключается в Самоваре) срабатывает по низкому уровню (ака ноль, земля), соответственно, нужен датчик, который в несработавшем состоянии на выход выдаёт высокий (3.3 В).
Сам об это спотыкался вначале.

Ещё полезно этот пин подтянуть к питанию резистором 10кОм - вот так:ais77, 25 Окт. 24, 09:59

Вы подключались прям к ESP32 или к выходам на плате?

Эта плата подключается к разьему ALARM_BTN, который в свою очередь должен быть подключен к GPIO35 ESP. Если ваша печатная плата правильная, то должен быть резистор 10к на +3,3 вольта. Он подтягивает GPIO35 ESP к питанию чтобы не было ложных срабатываний.

Добавлено через 8мин.:

Теперь возьмите вашу плату датчика протечки - не подключайте к Самовару. Подайте на нее питание и измерьте ЧТО находится на ноге DO относительно GND. Должно быть напряжение питания. Капните на датчик воду до срабатывания. На ноге DO должен появиться ноль. Проверьте относительно ноги VCC.
Если все так - то плата будет работать с Самоваром. Если в точности до наоборот - то не будет, сигнал нужно инвертировать.

Добавлено через 6мин.:

Вот ссылки на посты: мой ссылка1, и ais77 ссылка2, ссылка3.

или к выходам на платеToljnuch, 25 Окт. 24, 11:49

Платами не пользуюсь, излишни для меня

Выложил еще раз, попробуйте.lkosoj, 24 Окт. 24, 20:37

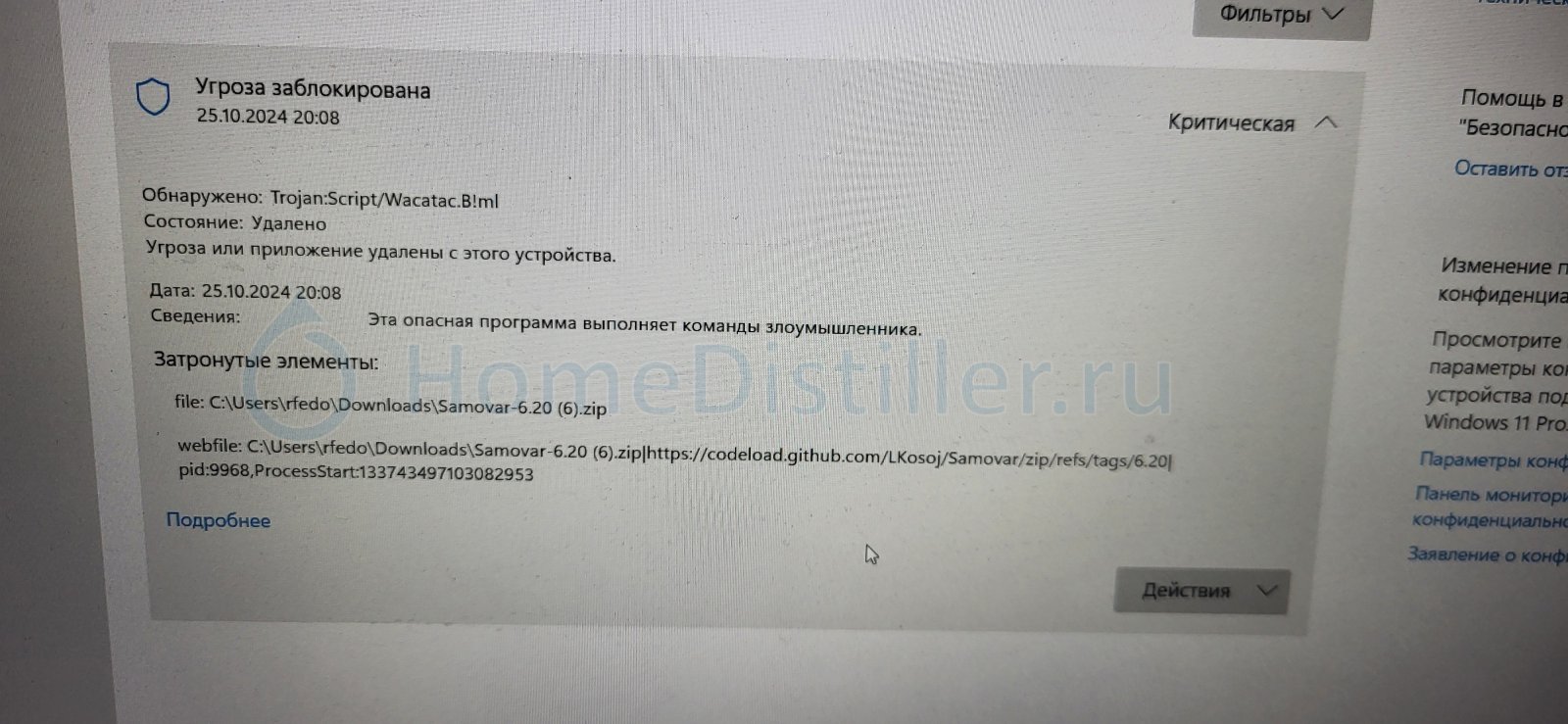

на последнюю сборку антивирус ругается. Я конечно не параноик в этом плане, но на всякий случай проверьте, вдруг какая зараза залетела

Выложил еще раз, попробуйте.lkosoj, 24 Окт. 24, 20:37

попробовал, про воду в телегу не пишет, но зуммер на программе дистияция начал пищать "открыть воду"

Добавлено через 1ч. 1мин.:

Что-то пошло не так в этой сборке. Настройки с трудом сохраняются, причем на двух разных есп. При смене программы токены телеги и блинка слетают

Добавлено через 18мин.:

Пробовал ставить только скетч, а веб интерфейс плата скачивала сама, после подключения wifi.все скачалось, а страница пустая

Добавлено через 3мин.:

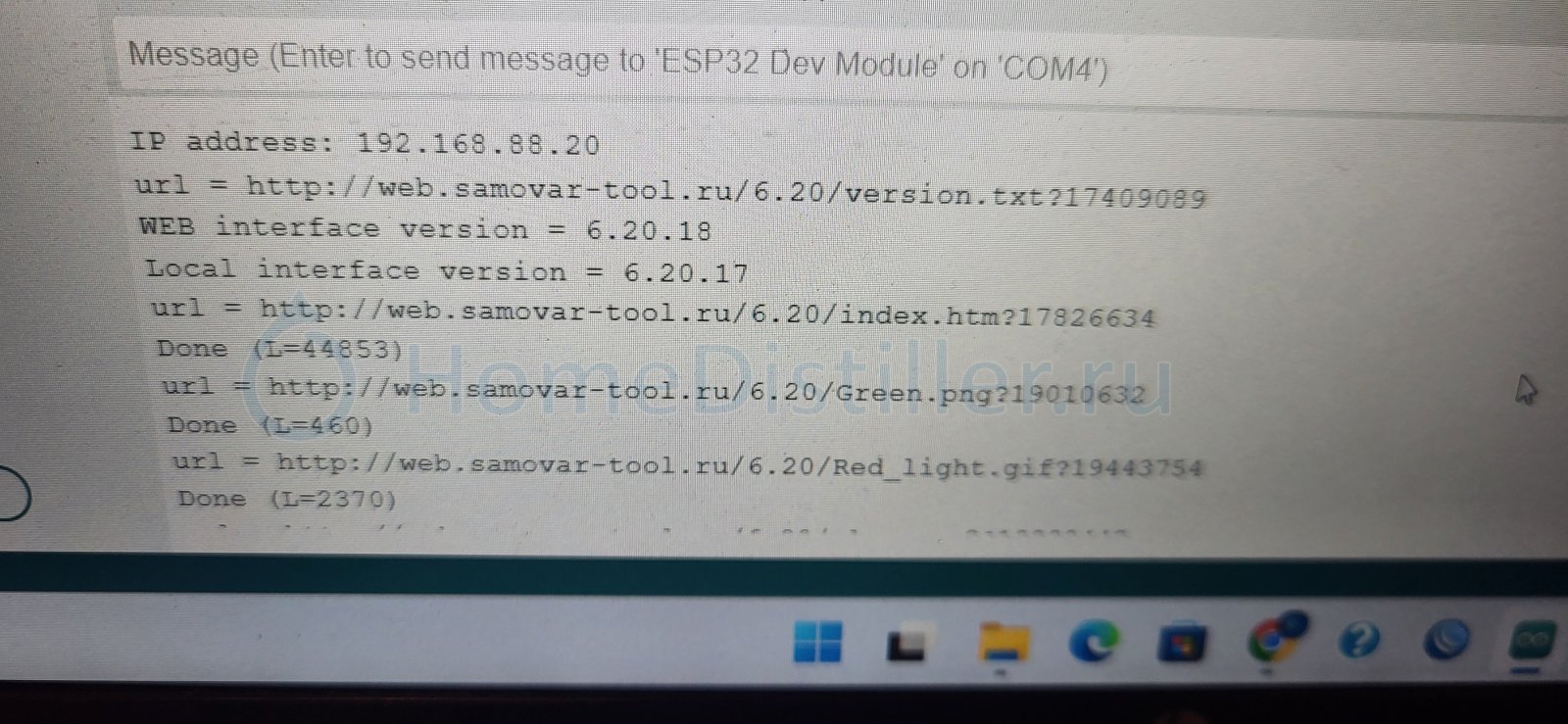

Вот после установки littlefs.
В сборке интерфейс 6.20.17, а веб интерфейс 6.20.18

Добавлено через 2мин.:

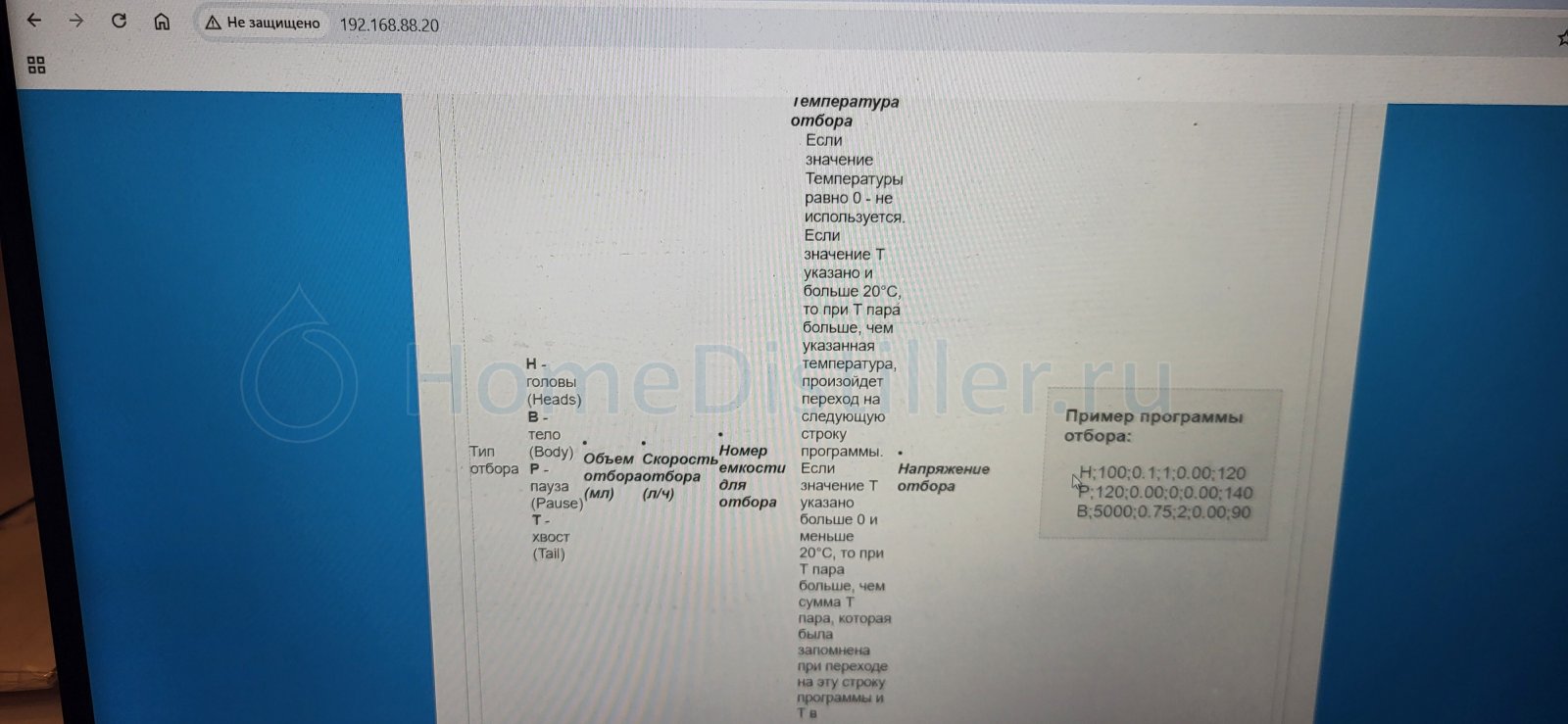

И как результат

И как результатShtirliz007, 25 Окт. 24, 20:50

Не подтверждаю - всё ок (как и на предыдущих сборках).
data залил из IDE через Little FS, обновлялся ли Самовар из веба не знаю, не мониторю порт.
Поскольку не первый раз такой кривой рендер примитивного html кода - я бы внимательно смотрел на установленные в бровзерах плагины, как минимум - зашёл бы с телефонного для проверки.

У меня была такая же картинка, очистка кэша браузера помогла

У меня была такая же картинка, очистка кэша браузера помоглаlkosoj, 25 Окт. 24, 22:51

В двух разных браузерах нет веб интерфейса. Устанавливаю все как по инструкции. Сначала скет, потом веб интерфейс. Повторно заливаю littlefs интерфейс появляется, и кривая картинка

Добавлено через 8мин.:

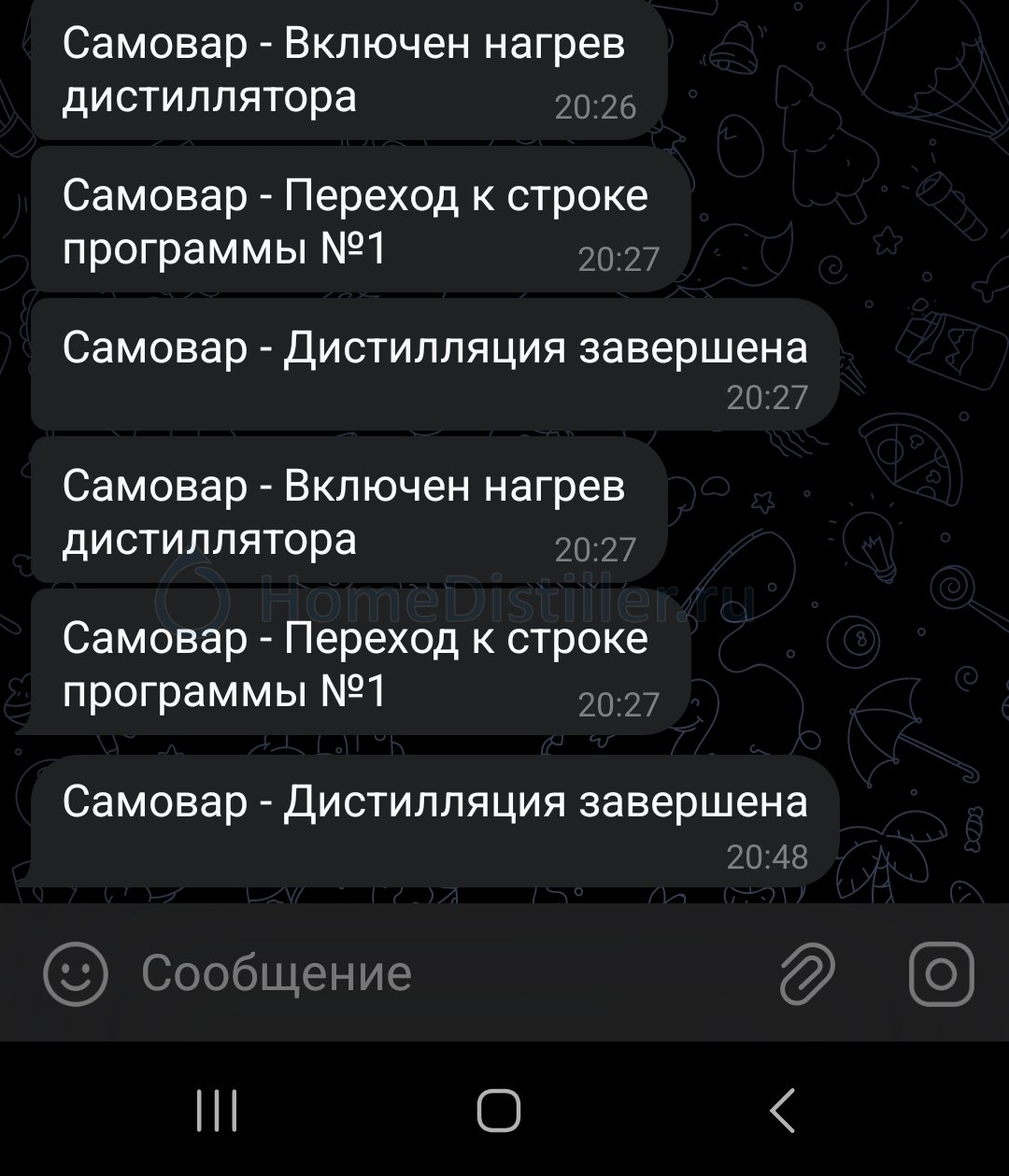

И по телеграмм тоже есть вопросы. Уведомлений стало больше, но не все приходят

Добавлено через 12мин.:

Перезалил с форматированием. Со второго раза загрузился локальный веб интерфейс через ардуино. В программе дистияция как не работал зуммер на воду, так и не работает. В телегу тоже уведомления о воде не приходят (и в дистилляции и в ректификации, в других программах не пробовал, нет необходимости). При всем уважении к разработчикам, скетч явно сырой.

Добавлено через 6мин.:

До кучи не сохраняются настройки от слова совсем. Две рабочие платы esp, на всех одинаковые проблемы
