Прецизионный датчик кубового давления на Arduino

Нет. Его расшифровывать нужно.

Без ардуины никак. У него ж на выходе цифра (шина i2c)

Добавлено через 2мин.:

Дык. Не заметил, что уже ответили.

коллеги а этот датчик без ардуины можно применить ?gxtkjdjl, 03 Окт. 23, 15:23

Можно конечно. В таком случае нужно, чтобы в конце маркировки была не буква D(цифровой выход), а буква А(аналоговый выход). И брать лучше не голый датчик, а модуль с обвесом.
Типа такого : https://aliexpress.ru/item/1005005679892290.html
Измеряет относительно атмосферного. Если давления равны, на выходе 0В. При увеличении давления напряжение на выходе начинает расти и достигает 5В при максимально допустимом для датчика давлении.
P.S. Питание больше 5В подавать нельзя - сгорит.

Если давления равны, на выходе 0В. При увеличении давления напряжение на выходе начинает расти и достигает 5Вkoolhatcker, 03 Окт. 23, 18:44

А что будет при уменьшении?
Там же шкала в обе стороны.

Там же шкала в обе стороны.kvic, 03 Окт. 23, 21:04

Есть датчики от 0 до Х. И есть от -Х до +Х.

А что будет при уменьшении?kvic, 03 Окт. 23, 21:04

В первом случае или ничего или выгнет чувствительный элемент в обратную сторону . Будет зависеть от того, насколько сильным будет уменьшение. В моём экземпляре при одетой тонкой силиконовой трубке по цифровой шине могут считываться небольшие отрицательные значения (-0,01...-0,02 мм рт.ст). Корректирую программно, чтобы не смущало. В реальной работе, когда силиконовая трубка подключена к кубу, такого не происходит. Там как правило наоборот начинает показывать 0,01 мм рт.ст. пока куб не прогреется. Сильное разряжение не пробовал создавать, т.к. у меня датчик рассчитан на 0-10кПа. Отдавать по нынешним ценам косарь на опыты и потом ждать 3 недели новый желания нет .
Во втором случае при -Х на выходе будет 0В, при 0 кПа на выходе будет 2.5В, при +Х на выходе будет 5В. Там линейная зависимость.

приветствую! есть еще те, кто пользуется этим девайсом? скиньте актуальный скетч, пожалуйста. хочу повторить.

устраивает, конечно, если он актуален. я на вахте ж. наткнулся на эту тему, заинтересовало: дуня есть, экран есть, датчик прикуплю. приеду домой - соберу

устраивает, конечно, если он актуаленSergio Maricone, 05 Янв. 26, 03:55

Тоже интересно. Ещё раз подыму тему. А как вы эту крошку XGZP6847D интегрируете в куб? Высоты рабочей части 6мм хватает для того чтобы сальником зажать?

Просто вижу, что есть цифровые датчики с резьбой. Есть ли смысл переплачивать?

А как вы эту крошку XGZP6847D интегрируете в куб?msergey, 05 Янв. 26, 10:29

в куб достаточно интегрировать штуцер (в крышку) и соединить с датчиком шлангом. смотрите фото в начальных постах темы

Sergio Maricone, спасибо ткнул. Затупил я. У меня сейчас манометр тоже через шланг с кубом интегрировн.

коллеги, подскажите: в первом посте написано, что дисплей 1,5" используется. в скетче указано SSD1306_128X64 - это выходит в поиске маркетплейса дисплей 0,96". он подойдет?? Если взять дисплей с I2C, надо ли что-то в скетче пределывать?

https://aliexpress.ru/item/1005007143589331.htmlsachalin-1, 18 Янв. 26, 23:11

1,3" у Ляо написано. Подойдет он?

Оказалось бывает аналогичный сенсор абсолютного давления.
XGZP6858.

На АлиЭкспресс таких к сожалению нету (или не смог найти)

Sergio Maricone, в скетче используется модуль U8g2lib.h а он поддерживает несколько десятков монохромных LCD и OLED дисплеев.

Можешь подождать - мне идет из Китая 1,54-дюймовый OLED-дисплей SSD1309. Идет Озоном уже неделю, но до нашей таможни пока не добрался. Когда придет отлажу скетч и выложу здесь. Моего творческого вклада в новом скетче не будет. Делаю на основе скетча ТС, но будет поддержка работы с датчиками XGZP6899D XGZP6847D XGZP6857D XGZP6859D XGZP6869D XGZP6877D XGZP6887D XGZP6858D. Еще планирую реализовать звуковую сигнализацию о захлебе колонны (превышении заданного давления).

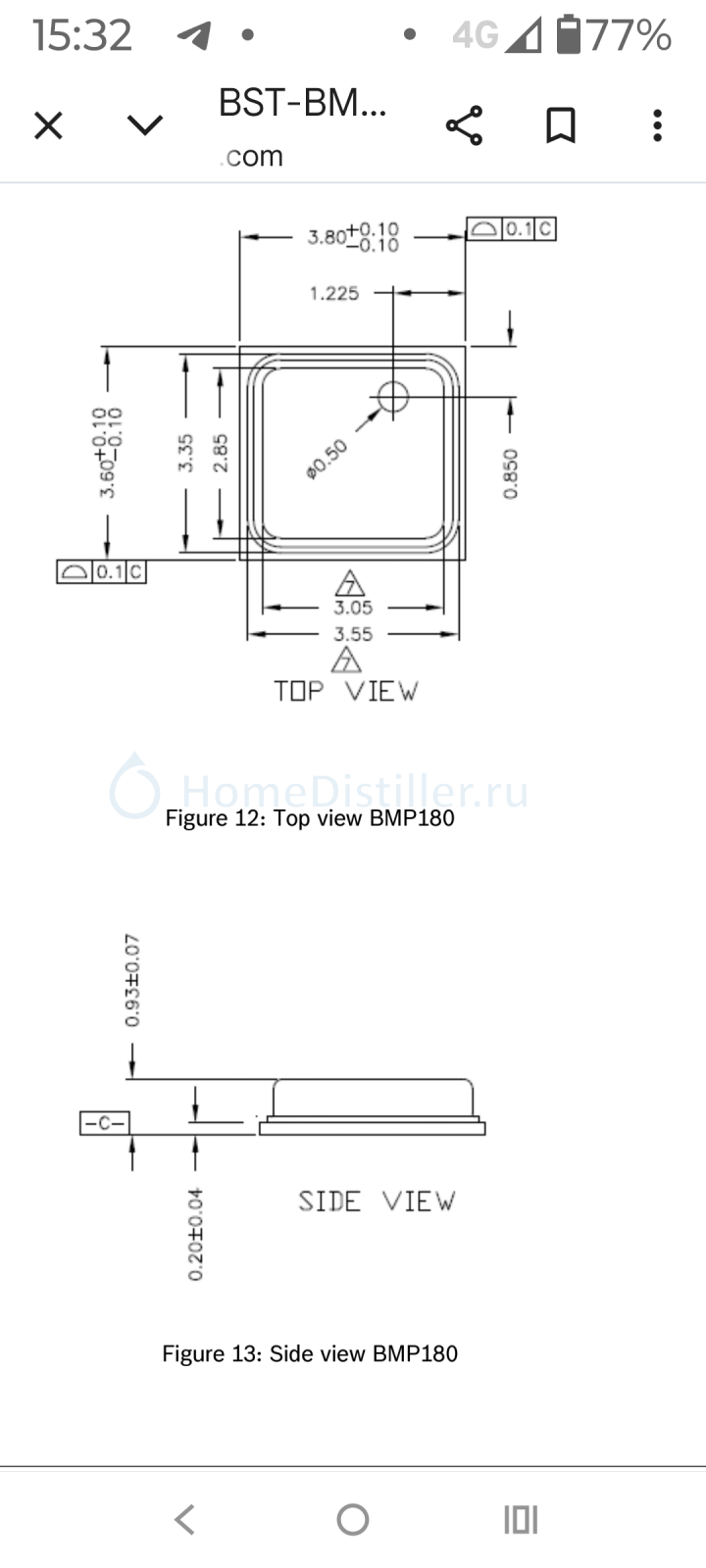

А чем BMP180-280 плох?

А чем BMP180-280 плох?Samogonich datchik, 19 Янв. 26, 11:27

Для тех целей для которых он придуман ничем не плох. Только зачем ты о нем здесь вспомнил? Есть идеи как им давление в кубе измерять?

чем BMP180-280 плох?Samogonich datchik, 19 Янв. 26, 11:27

видимо трубочку силиконовую на него натянуть сложно.

Есть идеи как им давление в кубе измерять?msergey, 19 Янв. 26, 12:32

видимо трубочку силиконовую на него натянуть сложно.Newocelot, 19 Янв. 26, 15:33

Парни, посмотрите ветку Samogonich datchik, там идея уже реализована очень оригинально и трубочку на ДД натягивать не сложно

Можешь подождатьmsergey, 19 Янв. 26, 07:19

у меня месяц в запасе - на вахте я. пока собираю актуальную информацию и детали.

Добавлено через 1мин.:

Еще планирую реализовать звуковую сигнализацию о захлебе колонныmsergey, 19 Янв. 26, 07:19

сигнализация это хорошо. еще бы где-нибудь в уголочке коррекцию Ткип по АД на экран вывести...

Парни, посмотрите ветку Samogonich datchik, там идея уже реализована очень оригинально и трубочку на ДД натягивать не сложноsachalin-1, 19 Янв. 26, 16:33

Посмотрел мельком. Инженерное решение действительно позволяет двумя датчиками атмосферного давления измерять давление в Кубе. Причём два таких датчика можно купить дешевле, чем один дифференциальный. Ну уже решил использовать и заказал дифференциальный. Хотя один BMP280 в автоматике у меня стоит для поправок на изменение атмосферного давления во время ректификации.

Дифференциальный у меня будет самый дешёвый. Разница в рабочей части с атмосферой.

еще бы где-нибудь в уголочке коррекцию Ткип по АД на экран вывести...Sergio Maricone, 19 Янв. 26, 18:07

Здесь обсуждается измерение давления в Кубе а не в атмосфере.
