Прецизионный датчик кубового давления на Arduino

там на фото только сам датчик, без платы...Sergio Maricone, 27 Янв. 26, 21:18

Ему плата не нужна.
Преобразователь встроен.
На выходе сразу i2c шина с данными.
Ну и плюс с минусом питание.

Ему плата не нужна.kvic, 27 Янв. 26, 22:19

т.е. к нему сразу подпаиваемся и в работу?

Он в плюс совсем не показывает?546, 27 Янв. 26, 21:21

Почему же, до +10kPa показывает.
А если ZSE30AF то и до +105 (но точность соответственно вдвое ниже)

т.е. к нему сразу подпаиваемся и в работу?Sergio Maricone, 28 Янв. 26, 01:55

Все верно. Питание подать и на выходе датчика цифровой сигнал - разность между текущим атмосферным давлением и во входной трубке.

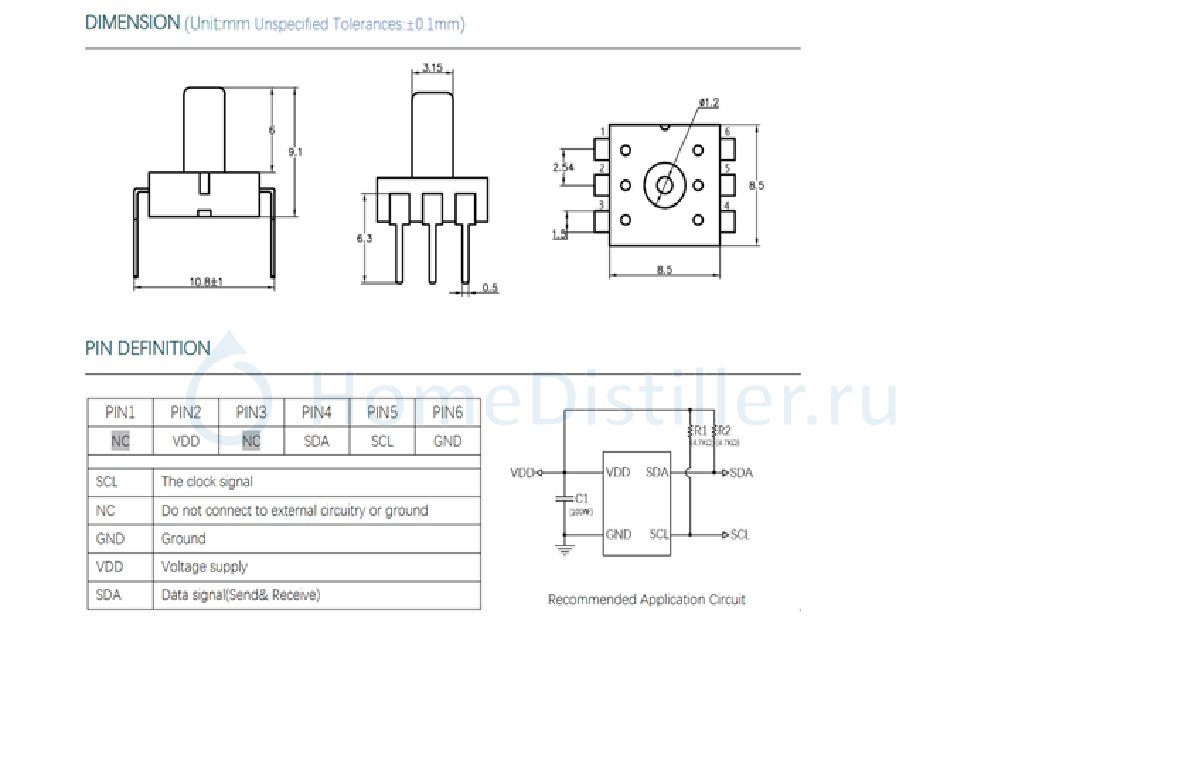

Производитель рекомендует выходы данных к питанию через резистор подтягивать и на питание емкость вешать. Но я без обвязки на коленке тестировал, точность 1%. Когда буду на плату собирать обвязку сделаю.

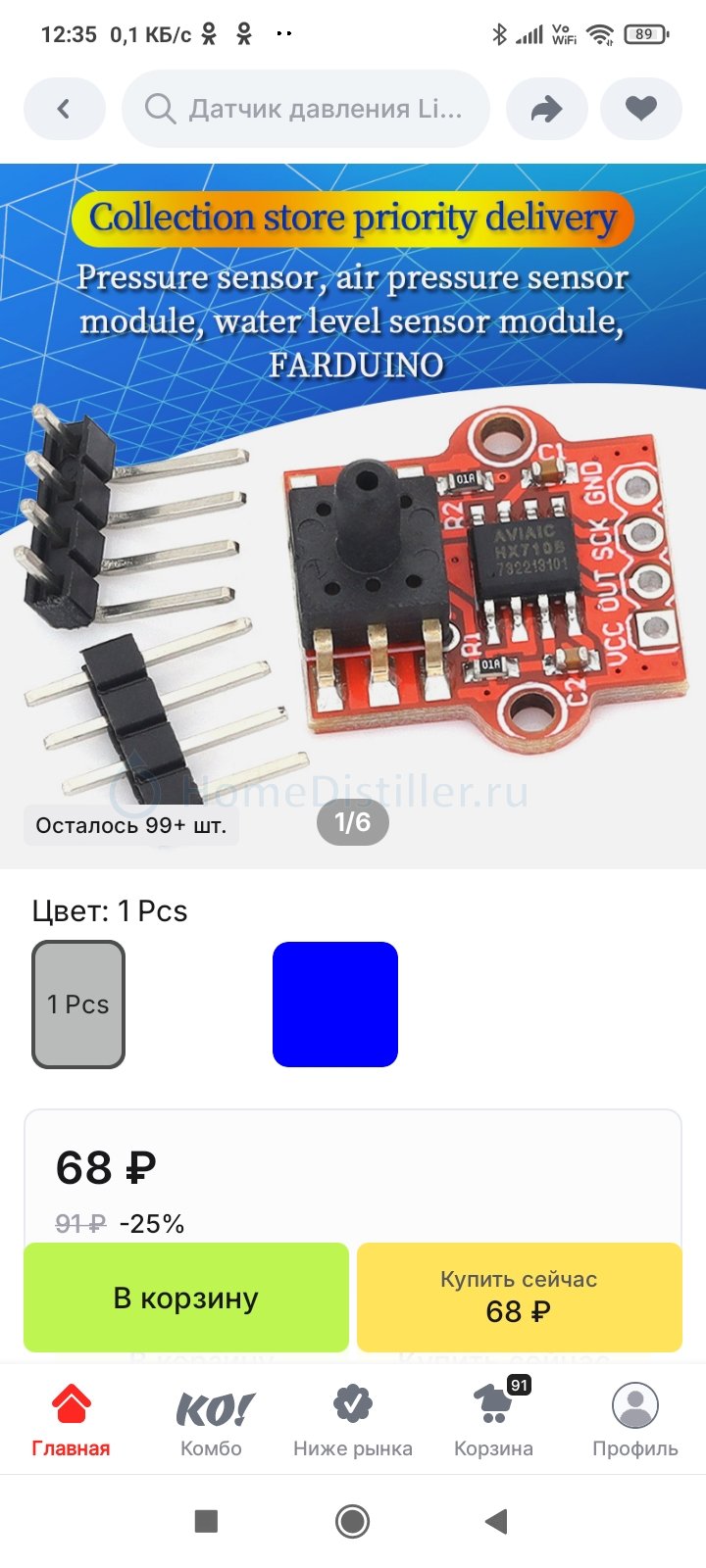

Простите если не совсем в тему, но на АлиЭкспресс продают модуль датчика давления за смешные деньги (менее $1 с доставкой в Россию)
Обзывают его китайцы "HX710B".

На платке 24х-битный АЦП, собственно датчик (неизвестной марки и модели) и обвязка.

Например: https://ali.click/o7wlxe

У него температурный дрейф приличный. Но если измерять плюс-минус лапоть нормально. Либо сбрасывать перед измерением. На то и выйдет как нормальный датчик.
У меня на таком попугай работал.

// Показометр давления с звуковой сигнализацией превышения заданного уровня на Ардуино Нано
pressure.zip

Все собрал, проверил, выкладываю скетч. Кнопку сброса убрал т.к. датчик дифференциальный и сразу показывает разницу между давлением атмосферным и давлением в точке контроля. На пин2 повесил будильник. Датчик подключил по протоколу I2C

// Должен работать с датчиками XGZP6899D XGZP6847D XGZP6857D XGZP6859D XGZP6869D XGZP6877D XGZP6887D XGZP6858D
// Проверен с датчиком XGZP6857D

// В теле скетча выбрать К в зависимости от верхнего предела датчика, тип зумера и значение давления для срабатывания сигнализации

// использована библиотека с поддержкой большого количества дисплеев, список: https://github.com/olikraus/u8glib/wiki/device
// Дисплей выбирать с SPI интерфейсом
// Проверен с Oled дисплеем 128x64 1,54" на чипе SSD1309

// Входы и выходы ардуино нано для подключения зумера и дисплея указаны в теле скетча
// Датчик давления подключен по протоколу I2C. SDA и SCL датчика соответствуют пинам ардуино А4 и А5, соответственно.

У меня питание реализовано от 2х аккумуляторов 18650, подается на вход внутреннего стабилизатора ардуино нано (VIN). Можно использовать любой источник постоянного тока 7-15В и подавать на этот же вход. Можно использовать источник питания 5В и подавать на вход 5В платы, если вы уверены, что источник стабилизированный. Не все зарядки для телефона подойдут. Питание дисплея и датчика давления взял с выхода 5В платы.

Если зумер не нужен, можно его просто не впаивать.

P.S. У меня на дисплее узкая полоса засветки справа. На картинке из архива видно. Она не мешает и я почти уверен, что это брак дисплея. Если кто-то повторит, отпишитесь это ошибка в программе или брак.

Добавлено через 2дн. 21ч. 21мин.:

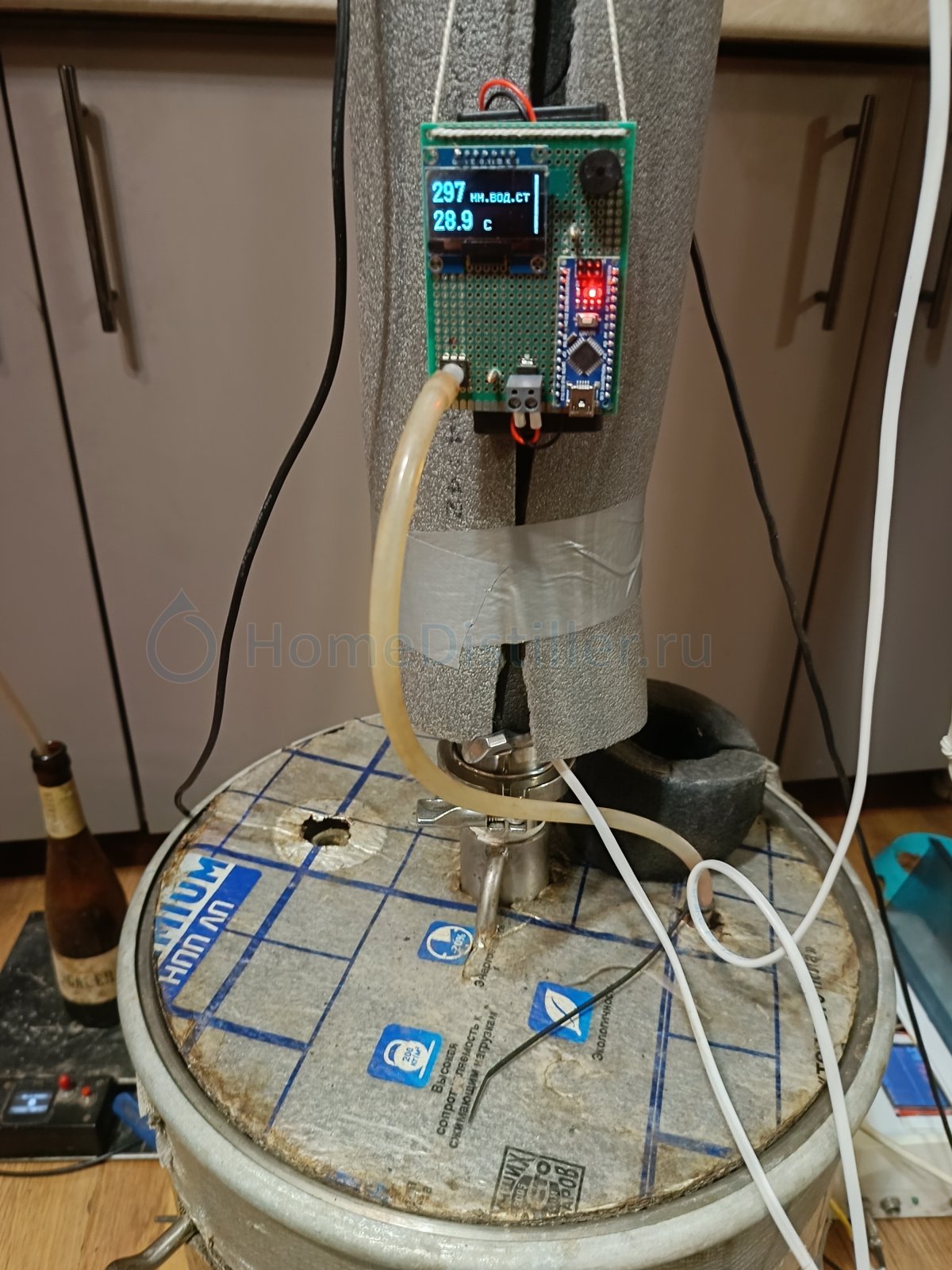

испытал в субботу. Все, как задумано. Разрешения датчика с пределом измерений 5кРа для моих задач выше крыши.

На дисплей выводится еще и температура. Не надо думать, что это температура в какой то точке аппарата. Это температура внутри датчика давления, т.е. рядом с колонной. Годится лишь для того, чтобы косвенно оценить вклад самогонщика в нарушение экологии и увеличение темпов глобального потепления

Обзывают его китайцы "HX710B".Newocelot, 29 Янв. 26, 18:56

А у автора не такой?

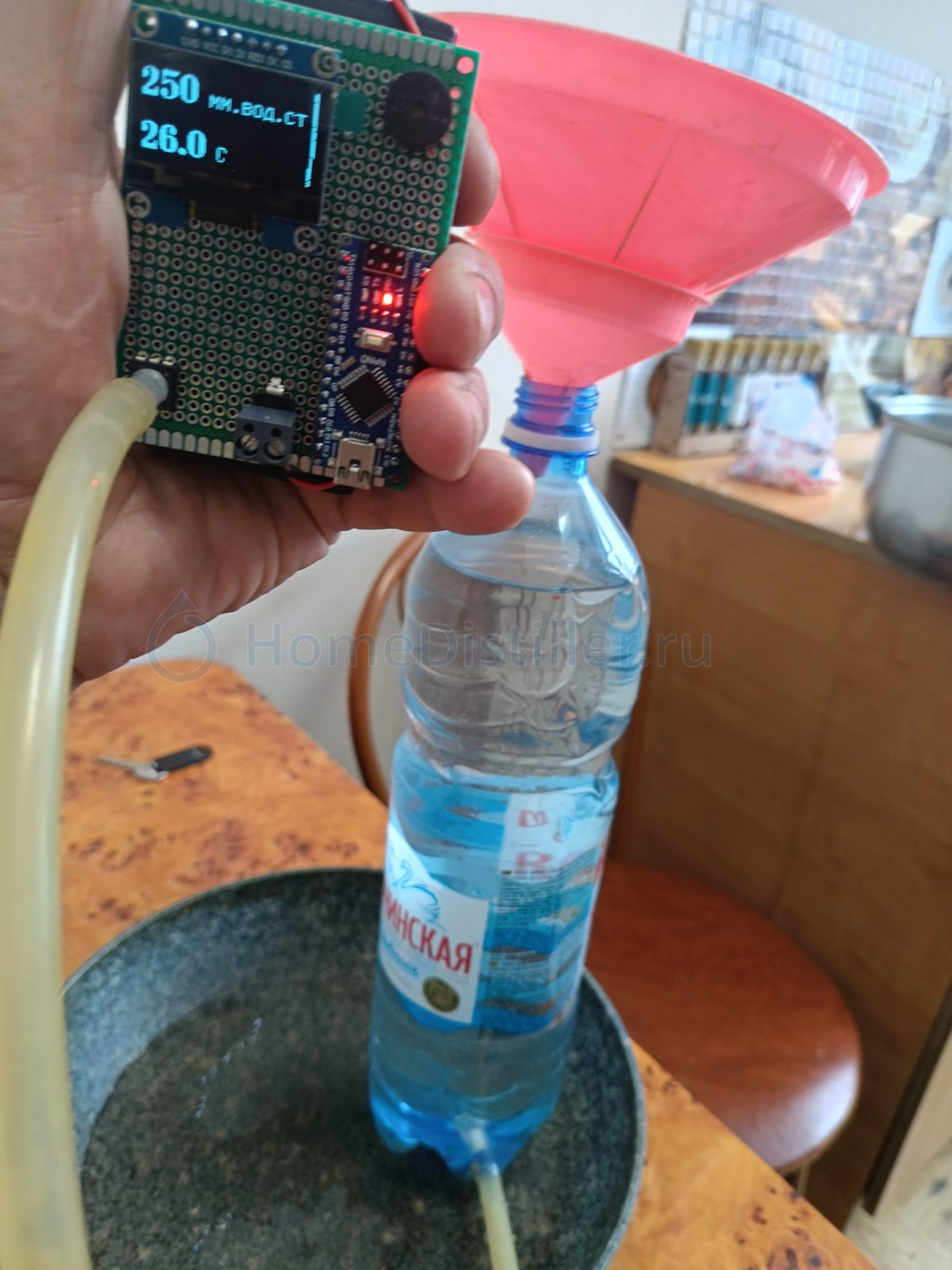

Может я ступил: поставил этот ДД, все работает, показывает, но мне кажется не то. Решил проверить: подключил трубку силиконовую по типу:

только U-образно высотой 25-30см-показывает 60-70мм.вод.ст при полностью заполненным коленом. В чем подвох? датчик не тот?

-sachalin-1, 03 Апр. 26, 20:02

Последняя буква ("A" или "D") показывает Тип выхода (analog/digital(discrete)).
Естественно они НЕ взаимозаменяемы.

Есть варианты с двумя выходами. Но найти подходящий, с китайскими спецификациями, и с китайскими даташитами - нетривиальная задача.

Ну и диапазон у 6857 и 6847 разный...

разныйNewocelot, 03 Апр. 26, 20:12

Разницу А и Д я прочитал, но мне это ни о чем. Для скетча автора какой нужен? Почему показывает неправильно НХ-710?

У 710го просто мост тензодатчиков без температурной стабилизации. То есть для сиесекундного измерения. Точнее сам АЦП чип 710й такой. Не для долговременного использования. Хотя это решаемо.

У 710го просто мост тензодатчиков без температурной стабилизации.Виктрыч, 04 Апр. 26, 06:29

HX710 это АЦП а не тензодатчик, причем самый хреновый, из его 24 бита половину съедает температурный дрейф в единицы процента, плюс дрейф самого тензодатчика и получается полная уйня

Мужики, я не про дрейф и погрешность. "Щас не об этом" В вопросе написано: показывает вместо 300мм-70. Почему?
(Если что-ДД НХ-710 0-40кПа)

710й градуировать надо, имхо, индивидуально, чтоб правильно отображал. Как - ИИ подробно расскажет.

sachalin-1, если ты не планировал писать свой программный модуль надо было взять готовое решение от автора топика либо моё. В обоих случаях скетч написан под конкретный датчик/датчики. В обоих случаях поддерживаемые датчики указаны авторами.Тебе сильно повезло, что твой датчик хоть как-то работает с прошивкой автора топика. Стенд для поверки ты уже собрал, попробуй откалибровать свой датчик. Либо ищи библиотеку Ардуино конкретно под него

710й градуировать надо,Andrey_Taganrog, 04 Апр. 26, 18:34

Ну да. Только плывёт он от температуры мама не горюй. 40 кПа видит на удовлетворительно. Но нам же 4 нужно.

Добавлено через 7мин.:

Мужики, я не про дрейф и погрешность. "Щас не об этом" В вопросе написано: показывает вместо 300мм-70. Почему?
(Если что-ДД НХ-710 0-40кПа)sachalin-1, 04 Апр. 26, 13:38

В продажу китайцы выкидывают брак. Мне попадались с перекошеным мостом. То есть видел -75~+5 кПа вместо +/-40. Резал дорожки вкрячивал резистор что бы хоть 7 кПа показывал. Ну и потом само собой калибровал. От нех делать.
Тот есть датчики с +40 ставят в тонометры. Которые не укладываются на рынок. Имхо.

Мужики, спасибо всем, но...

надо было взять готовое решение от автора топикаmsergey, 04 Апр. 26, 19:01

Мля, а я то о чем. Еще раз: Собрал схему с 1 поста с датчиком НХ710В (ссылки в 1-ом сообщении не работают, датчик не определить-посмотрел фото-вроде он, да и бабла к нему). Загрузил скетч-работает. Начал проверять на ректе-не то. Начал проверять на воде-не то. Вот и спросил: может ДД не тот-другого не дано. Но на вопрос: какой ДД нужен для схемы и скетча с 1 поста, никто не ответил. Либо я слабо кричу, либо на суахили.

О неработающих ссылках:

На Али заказал вот такой датчик и подружил его с Arduino.
https://aliexpress.ru/..._id=65907929150gol_avto, 07 Марта 23, 10:46

Нашел поприличнее, с термокомпенсацией и без АЦП
https://aliexpress.ru/...000001118551111gol_avto, 07 Марта 23, 10:46

P.S. В последствии на Али попался вот такой датчик
https://aliexpress.ru/...000018255263705gol_avto, 07 Марта 23, 10:46

Как тут определить нужный?

Подключи датчик голой библиотекой. Подуй в него и посмотри, на что он способен. Может он покойник или при смерти. Но! Их в сети две. 710 и 710b. Насколько помню последняя не пошла. Выше же упоминал, что мне попадались с кривым мостом тензодатчиков. Резал дорожку и добавлял резистор. Ну и потом вводил коэфф на глаз. Измерял плотность этпнола. То есть давление столба 2 м спирта. Как АСП3 нормально.
Проверь датчик и его диапазон стандартной библой.
У автора первого поста было подключение нескольких по типу датчиков. На 710 самое дерьмо.

с датчиком НХ710Вsachalin-1, 04 Апр. 26, 22:41

Ещё раз: это АЦП а не датчик, какой датчик давления повесили на вход этого АЦП никому не известно. В скетче или библиотеке должен быть поправочный коэффициент между сигналом с АЦП и цифрами на экране, его тебе и надо поменять

Как я понял разговор про этот датчик давления. И его косяки за эту цену.
