Выходной каскад нагревателя для ТЭНа

santax1, датчик напряжения можно использовать всего один, что бы отслеживал пиковое сетевое напряжение и компенсировал посадку .. так то есть готовый рм-2, но цена кусается, особенно если не один .. преимущество этого регулятора в простоте использования, навороты стабилизации стоят денег

на 5в входныхВиктрыч, 22 Дек. 24, 16:22

Дык этот "дивайс" и рассчитан на то, что он будет управляться контроллером с выходом "0-5V".
Контроллер и будет всё общитывать

Виктрыч, посмотри тему про регуль на Ардуино про, это может быть как датчик тока так и трансформатор напряжения, я по графику передаточной функции в Экселе построил линию аппроксимации, к ней прилагаются коэффициенты степенной функции, подставляй в неё желаемую мощность и будет значение шим, программно чуть сложнее, аппаратно гораздо проще: готовый регуль, готовый радиатор, готовая коробка, навесной монтаж. Это как по мне, вы сами по своим обстоятельствам смотрите, у меня напруга в сети стабильная

Дык я про это и говорю. Нужен контроллер. А если он все умеет, не нужен накрученный твердотел. Симистор по примитивнее от тепловоза и моська. И неотменяемые фильтра.

Виктрыч, контроллеру для фазового регулирования нужен ещё датчик ноля, это сложнее и программно и аппаратно. А твердотел или симистор с моськой все равно нужно покупать.

Кстати есть у кого претензии к МОС 306х и подобных с детектором нуля к адекватности определения этого нуля. А то я строю все на них. Может зря?

Добавлено через 2мин.:

Дее, вскрой твердотел и удивишься. Там тот же симистор за 3 рубля, только в 100 раз дороже.
Вдогонку. Были случаи, что в 25 твердотеле были прикручены 16 е симисторы. Бизнес, ничего личного.
Это на военной приемке чуть косяк весь вагон на переплавку. При Брежневе все радиорынки там затаривались. Кировоград. Свердловская область. Полная электричка туда и обратно.

Если бы знать какая нужна мощность - можно было бы обсчитать вариант ШИМ на 2-х ТЭНах..

ТЭНы - немного разной мощности... например нужна мощность 2,5 кВт.. под трубу 50 мм..

Берем ТЭН 1 - 2 кВт, ТЭН 2 - 3 кВТ.. + 2 диода, 2 симистора (тиристора)..

Один полупериод работает ТЭН 2 кВт, второй полупериод ТЭН 3 кВт..

ШИМом - двигаем соотношение открытия - поддерживая мощность неизменной..
И пульсации минимальны и помехи.. и средний ток в оба полупериода приблизительно равномерный..

А потом дяденьки уши оторвут за намагничивание подстанции.
Так то вся окружающая техника на импульсниках. И ни кто не жужжит. Тот же сварочник на даче. Заморгала лампочка, значит сосед варит новую теплицу. Как предьявить, если подстанция не тянет короткие перебежки? Или вот сейчас присел свет. Значит у соседа отопление включилось. И все сертификаты у него есть. И проэкт. Не нравится? Собираем деньги на новый транс. Ни хотим? Отдаем его специальнообученной конторе и берем в аренду. И так далее. Или не жужжим.

А потом дяденьки уши оторвут за намагничивание подстанции.Виктрыч, 22 Дек. 24, 18:57

Дяденькам просто надо - изучить азы электроники.. ))

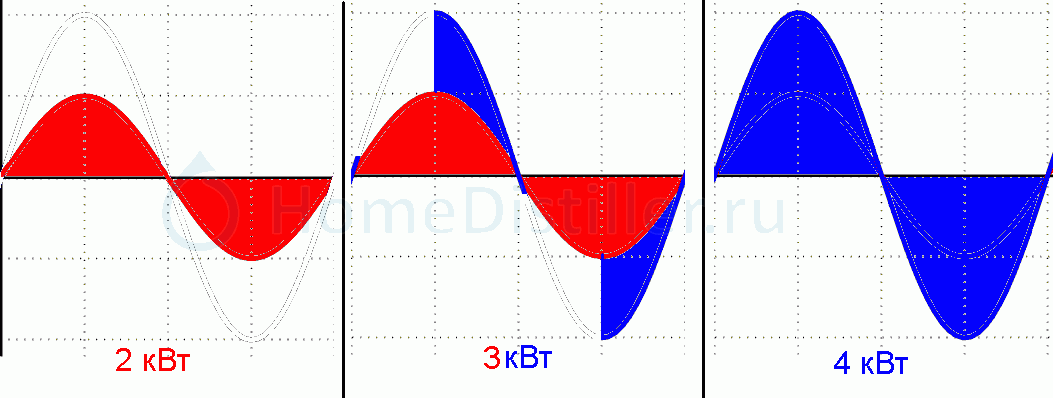

Абсолютно симметричный регулятор мощности на 3 кВт (зависит какие ТЭНы.. теоретически - можно сделать любую в разумных пределах)..

1. Если нет управления - мощность 2 киловатта. Каждый ТЭН - работает наполовину..
Но нагрузка в каждый полупериод - одинаковая..

2. при полном угле открытия - нагрузка 4 кВт. Нагрузка по полупериодам - одинаковая...

3. Достаточно одного фазорегулятора (с трансформаторной развязкой) - на управление обеими тиристорами..
Будет строгая симметрия по полупериодам...

4. стабилизация мощности в диапазоне 180 - 240 вольт.. (если точно - надо считать).. так, на глазок.. ))

ЗЫ. заместо тиристоров можно поставить симистор.. Но.. диоды на нужные токи и напряжения - обязательны.. ))
фильтры.. типа дроссели, кондеры, резисторы - рисовать не стал.. мальчики взрослые, сами догадаетесь..

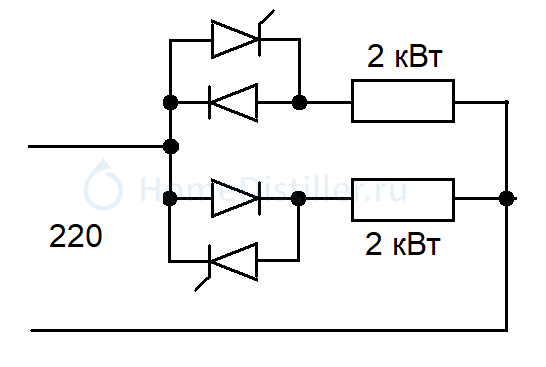

Картинка правильная? Оба на 2 кило.
Тогда ваще смысла не понял. Половина лишних деталей.

Оба на 2 кило.Виктрыч, 22 Дек. 24, 19:10

Если мощность нужна между 2 и 4 кВт - тогда оба одинаковы.. по два киловатта..

Что изменится , если сразу тен на 4 и один симистор? Одна неискрящая точка на 2 кило?

Тогда ваще смысла не понял. Половина лишних деталей.Виктрыч, 22 Дек. 24, 19:10

Забей тогда..

Добавлено через 8ч. 21мин.:

Что изменится , если сразу тен на 4 и один симистор? Одна неискрящая точка на 2 кило?Виктрыч, 22 Дек. 24, 19:12

Очень много что изменится.
у меня регулировка тока - от нуля до максимума - меняет ток в цепи от 50 до 100%..
Меньший уровень помех.. При обрыве управления - нагрев все равно идет.. Меньше требований к тиристорам (симисторам)

А если по твоему варианту 4 кВт - придется управлять полностью всей мощностью..
огромный уровень помех. сложные фильтры.

при обрыве управления - нагрузка отключается полностью..

Zapal, а выключить такой "регулятор" как ? тянуть вилку из розетки ? или ставить еще один симмистор или реле на 4кВт ?

3. Достаточно одного фазорегулятора (с трансформаторной развязкой) - на управление обеими тиристорами..Zapal, 22 Дек. 24, 19:07

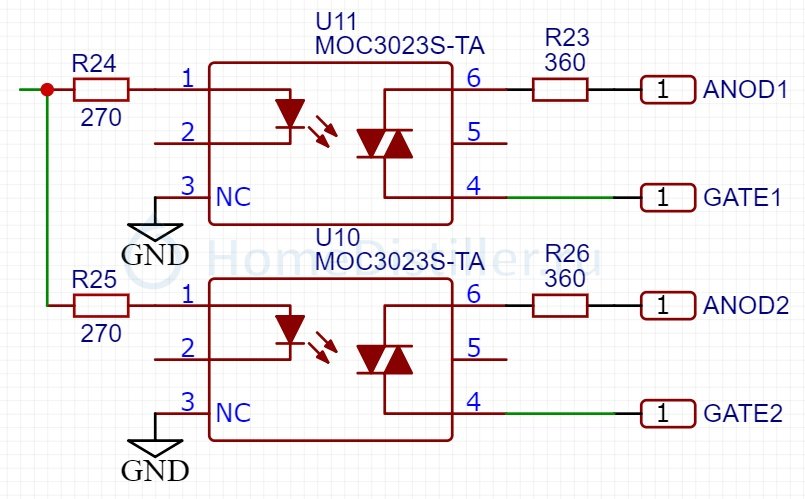

не обязательно трансформатор, можно и на оптотиристорах. Любой регулятор с развязкой оптотиристором можно допилить для предложенной схемы добавлением еще одного оптотиристора:
