Требуется помощь опытных в отборе по пару

деньги жгут карманы... А вдруг...RDD, 08 Дек. 25, 20:42

Гнать спирт с паровым отбором нет в планах.тока на ТК сем или НДРФБегемот97, 08 Дек. 25, 10:52

Вполне рабочая идея. Если ещё и автоматику правильно сделать. 🙄🍀

Добавлено через 10мин.:

tmc,
Зачем на фото кран? Можно быструю разгерметизации получить.
С автоматикой надо смотреть.

ты серьезно не в курсе зачем на фото кран?

ты серьезно не в курсе зачем на фото кран?tmc, 09 Дек. 25, 00:51

Так он там лишний и опасно.

а ФЧ ты как регулировать будешь без него? Бегемот же попросил по пару, с краном, опасность в чем, в случае ядерного удара расплавиться может и начать капать на ноги?
или может думаешь если он случайно откроется то произойдет чтото страшное? так это штатный режим работы, наоборот его сечения зачастую не хватает, у меня дюймовый а бывает и побольше открыть надо. Походу ты попутал управление по пару с управлением по охлаждению, тут именно за по пару, эти УО на фото ставятся на царгу, а сверху на них деф ставится.

эти УО на фото ставятся на царгу, а сверху на них деф ставится.tmc, 09 Дек. 25, 01:09

Теперь стало понятно, думал будет проходной дефлегматор. Там кран опасен.

Бегемот97, если всетаки надумаешь поиграться то бери ченить типа такого
https://www.ozon.ru/...yma-1540597834/
https://www.ozon.ru/...pter-726499304/
https://www.ozon.ru/...304-1872647402/

хотя можно и так:
https://market.yandex.ru/cc/8CbVZV
https://www.ozon.ru/...304-1872628662/
но тут минимальное ФЧ уже грубо говоря 4, этого иногда может быть многовато

может проще на жидкостной отбор перейти и не мучатся с паровым ?dee, 08 Дек. 25, 10:54

На жидкостном я лет 15 как сижу.Для себя решаю поиграться с паровым или нефиг пробовать.Если верх оставить по жидкости.а в середину ТК,воткнуть паровой отбор...и отбирать с разных мест...то можно что то и интересное нарыть.То есть сверху отобрать НДРФ,а с середины сема дёрнуть.И всё это с одного прогона.

Добавлено через 2мин.:

tmc, Спасибо за совет.Собрать всё на клампах.а не готовое купить,я как то и не подумал

Добавлено через 1ч. 9мин.:

У этого узла отбора минусы есть?Или вполне рабочая железка будет? https://www.ozon.ru/...amp-1950151461/

минусы есть?Бегемот97, 09 Дек. 25, 19:33

Разве что малое проходное сечение шарового крана на 3/4

Косяки изза этого будут, работать конечно можно, с исподвывертами, но не удобно. Посчитай сам, площадь 3" - 44 см2, 3/4" - 3 см2, 44/3 = ФЧ 15, это много, поработал ты допустим на себя, отобрал головы, верх колонны у тебя крепким спиртом заполнен, тут тебе надо открыть отбор на полную чтобы снизить крепость и отбирать ароматное тело, открываешь ты его, а он больше чем на 1/15 = 7% не открывается, как херячил крепкий ободрышь так и будет идти, а в конце резко обвалится в навоз, потом еще жаловаться будешь

не пойми какой ободрыш на выходе: ни в бочку - примесеймало и не те, ни в белую - грязновато и плоскоАлПеН, 09 Дек. 25, 13:07

У этого узла отбора минусы есть?Или вполне рабочая железка будет? https://www.ozon.ru/...amp-1950151461/Бегемот97, 09 Дек. 25, 19:33

Посчитай сам, площадь 3" - 44 см2, 3/4" - 3 см2, 44/3 = ФЧ 15,tmc, 09 Дек. 25, 22:58

Во-первых. Все было бы так просто в нашей жизни(гидравлике).
Во-вторых. Сечение 3" перекрывается пластиной, считай диафрагмой (см.выше, что планируется к приобретению).
В-третьих. Какой стороной будет установлен узел.
Для обсуждения нужна хотя-бы примитивная схема с ТЗ.

ну да, с учетом того что там половина сечения перекрыта, будет не так печально, ставить конечно надо пластиной вверх, тем не менее на диаметре крана лучше не экономить, насколько критичен 3/4 для фактически 2" - у меня на 2" дюймовый кран, впринципе норм, изредка конечно хочется поширше открыть, но это редкость и скорее каприз, не критично, на 3/4 это будет более заметно, имхо может местами уже реально напрягать, хотя скорее всего и не смертельно.

Ещё распределитель флегмы не помешает и смотреть по высоте прорезей чтобы не заливало в отбор если он будет сразу после узла.
С нипелем на узле то же нужно смотреть "по месту".

3/4" - 3 см2,tmc, 09 Дек. 25, 22:58

Проходное сечение китайского шарового крана на 3/4 порядка 16мм, то есть всего 2 кв.см.

воткнуть паровой отбор..Бегемот97, 09 Дек. 25, 19:33

если надо регулируемый - ставь дисковый затвор (кран-бабочка). Имеет большое проходное сечение, удобную и плавную регулировку. И менее громоздкий чем аналогичный шаровый вентиль.

3/4 порядка 16ммNewocelot, 10 Дек. 25, 03:27

Из сети 20мм.

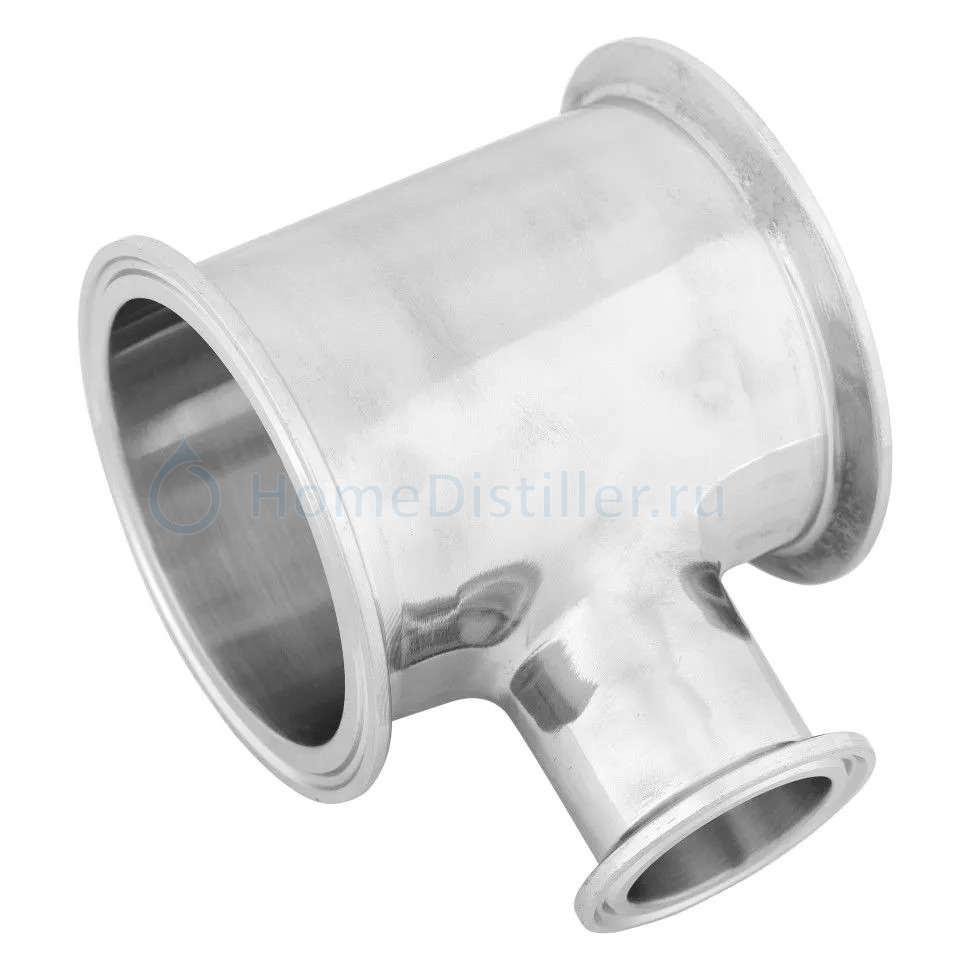

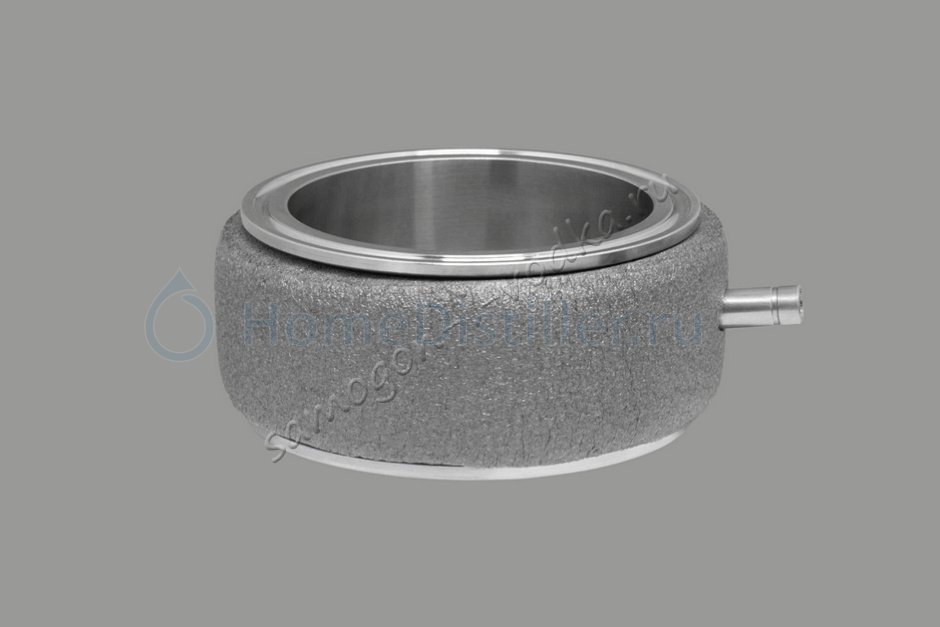

Обдумываю почуток инфу.Я правильно понимаю что если хрень на фото я поставлю под тройник,то не надо будет в тройнике дырку ковырять под градусник?

то не надо будет в тройнике дырку ковырять под градусник?Бегемот97, 10 Дек. 25, 10:00

Правильно понимаешь. Именно для таких случаев эта хрень и предназначена.

Из сети 20ммTVM73, 10 Дек. 25, 07:04

а из штангенциркуля и китайского краника с АлиЭкспресс - 15.8-16.1

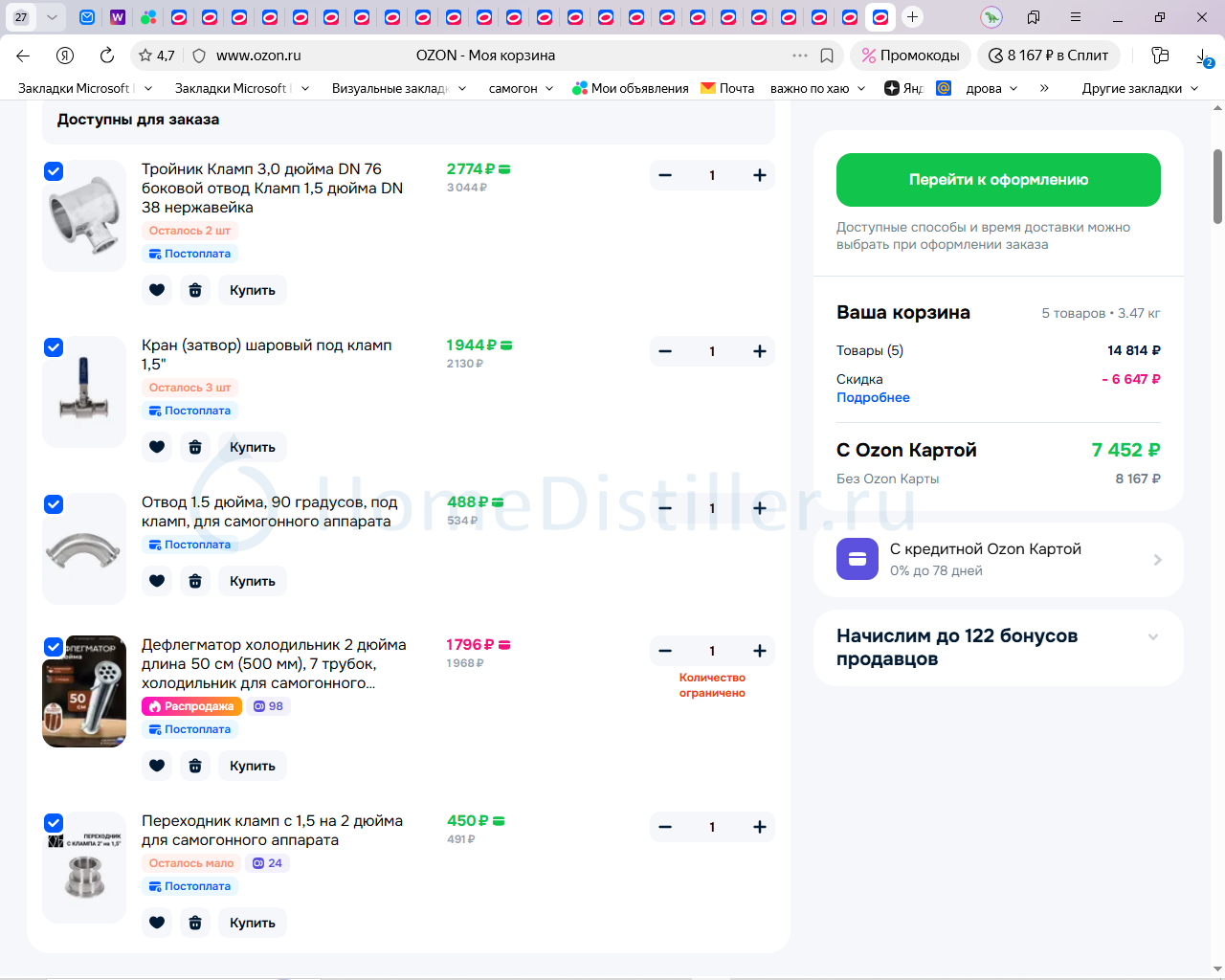

Носик на холодильник,хомуты и резинки есть.Всё правильно,ничего не забыл?

Добавлено через 2мин.:

Предполагаю что холодильник на 1.5 дюйма не вывезет,поэтому 2 дюйма через переходник

холодильник на 1.5 дюйма не вывезетБегемот97, 10 Дек. 25, 12:29

Нормальный 1.5-дбмовый кожухотрубник пару киловатт легко !
(от температуры воды конечно зависит)

Для себя решаю поиграться с паровым или нефиг пробовать.Бегемот97, 09 Дек. 25, 19:33

Паровой никаких преимуществ не имеет. ФЧ при паровом отборе нужно автоматизировать что бы иметь обратную связь от сервопривода. Я сделал пережималку на сервомашинке для шлангов но проект по традиции не допилил ))) в автоматику нужно заводить три датчика температуры воды: вход в деф, после дефа - перед холодильником отбора, после холодильника, по ним можно рассчитать ФЧ и дергать сервопривод.
